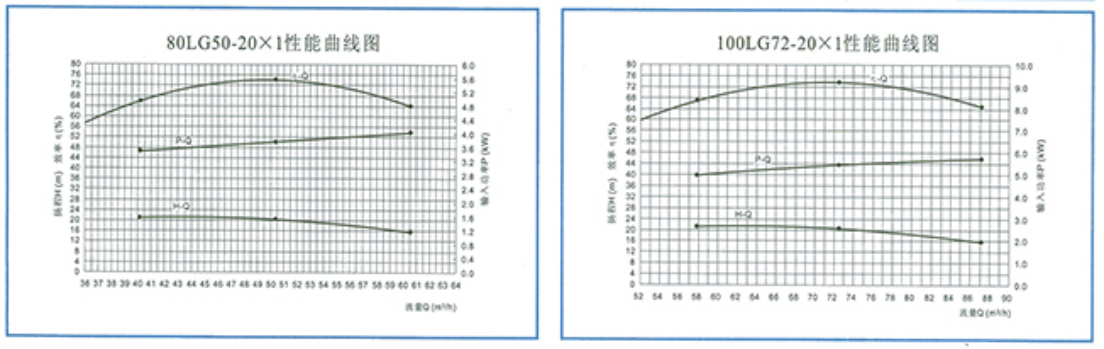

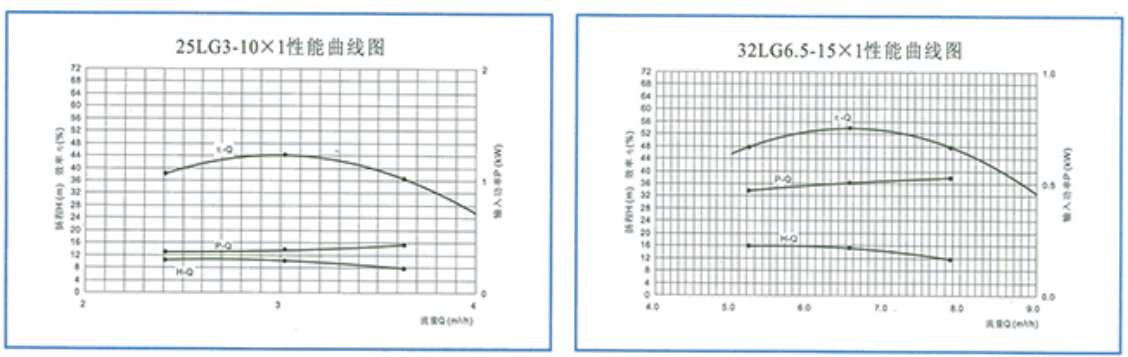

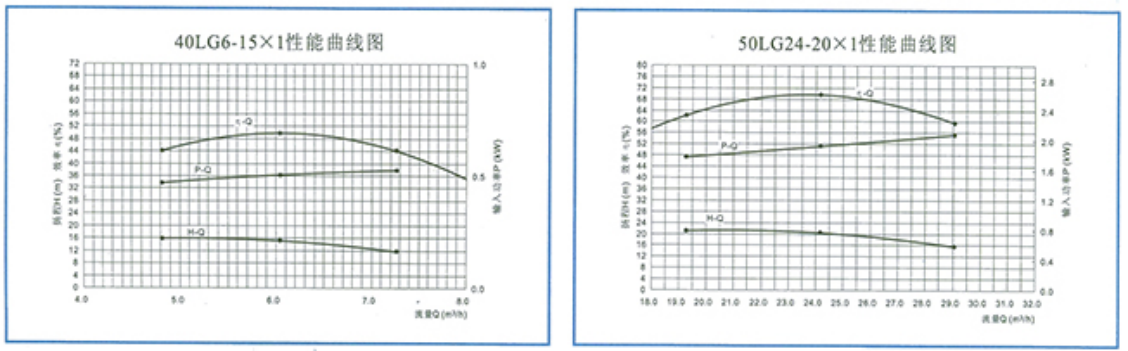

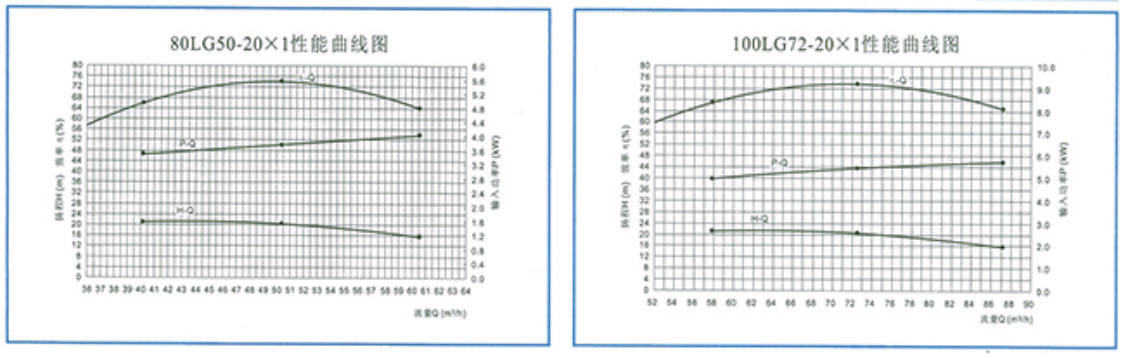

LG、LG-R、LG-B立式增加多级泵产品概述

   LG、LG-R、LG-B型立式增压多级离心泵（简称：LG立式增压多级泵、LG-B便拆式增压多级泵、LG-R立式热水增压多级泵）是根据高层建筑恒压供水及消防行业的实际需要开发的新一代给水产品。系立式单吸多级分段式离心泵，供输送常温清水及物理化学性质类似于清水的液体。LG、LG-R、LG-B、型立式增压多级离心泵采用国内优秀的水力模型，经过上海美言壹泵阀技术人员的精心改良，因此LG立式增压多级泵、LG-B便拆式增压多级泵、LG-R立式热水增压多级泵为立式安装，电机轴与泵轴通过爪型联轴器联接，效率高、性能稳定、噪音低、使用寿命长、外型每美观、占地面积少、维修方便、重量轻等优点。主要应用于高层建筑供水，也可应用厂矿，企业给水排水以及低压锅炉循环用水。

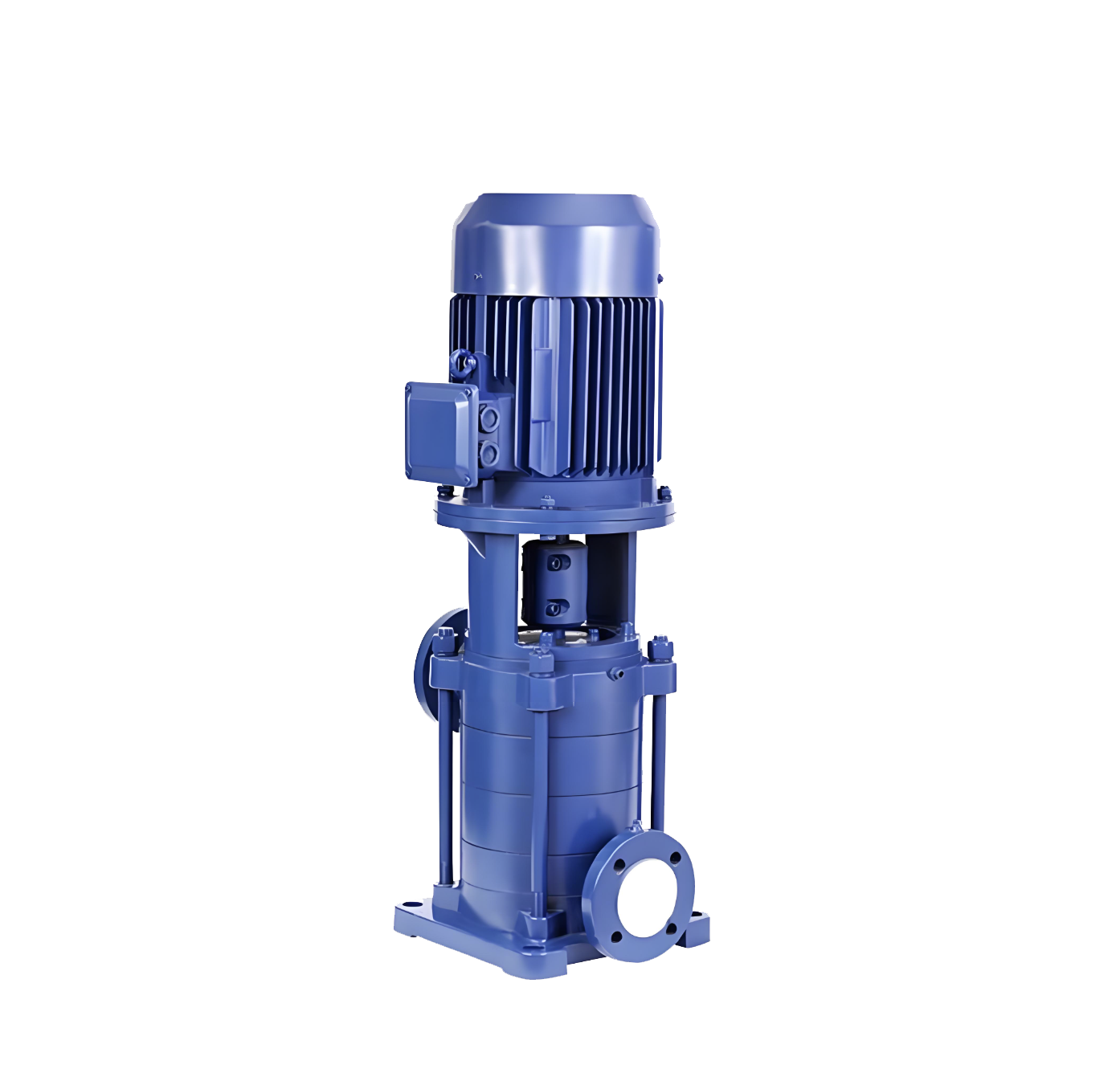

              LG、LG-R、LG-B立式增加多级泵产品图

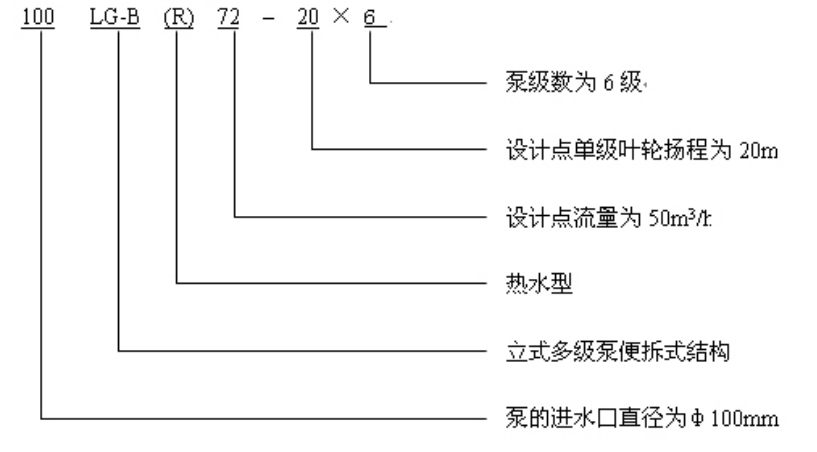

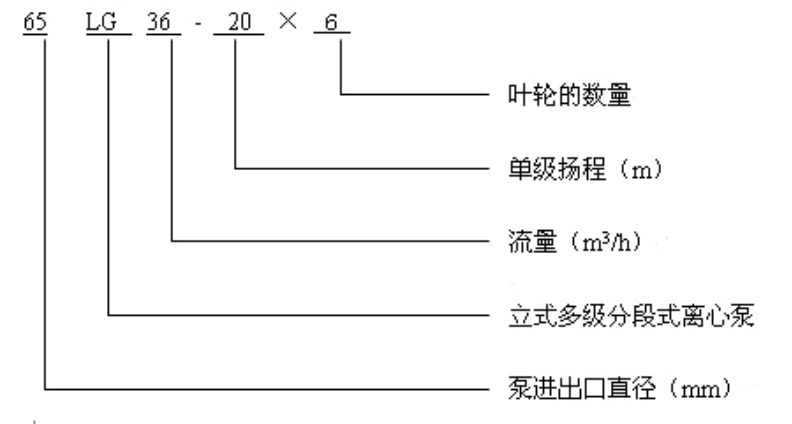

LG、LG-R、LG-B立式增加多级泵型号意义

LG、LG-R、LG-B立式增加多级泵产品用途

 LG、LG-B、LG-R型立式多级增压离心泵特别适用于住宅、宾馆、办公大楼等高层建筑恒压供水、消防、喷淋给水设备配套用泵；也适用于化工流程冷却塔的自动补水；系统稳压、生产工艺循环用水、远距离输送、锅炉给水等给水设备之用。可输送的液体为常温（＜80℃）（热水型可输送温度小于105度的介质）清水或物理、化学性质类似于水的常温介质。

LG、LG-R、LG-B立式增加多级泵结构说明

LG、LG-B、LG-R型泵由电机和泵联结而成，泵轴与电机轴用夹壳式联轴器联结，确保泵与电机绝对同轴使泵运行平稳、噪音低等现象。电机为Y型三相异步电机，方便用户更换，整体为刚性连接，使用时无需校正。轴封采用机械密封，泵为便拆式结构方便更换机械密封。

泵旋转方向从电机端向下看为顺时针方向传动。

LG、LG-R、LG-B立式增加多级泵外形结构图

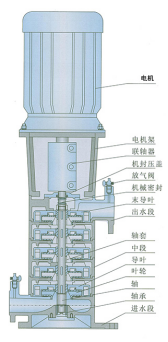

外形结构图从上到下顺序零部件名称：1电机，2电机架，3联轴器，4机封压盖，5放气阀，6机械密封，7末导叶，8出水段，9轴套，10中段，11导叶，12叶轮，13轴，14轴承，15进水段

LG、LG-R、LG-B立式增加多级泵结构详解

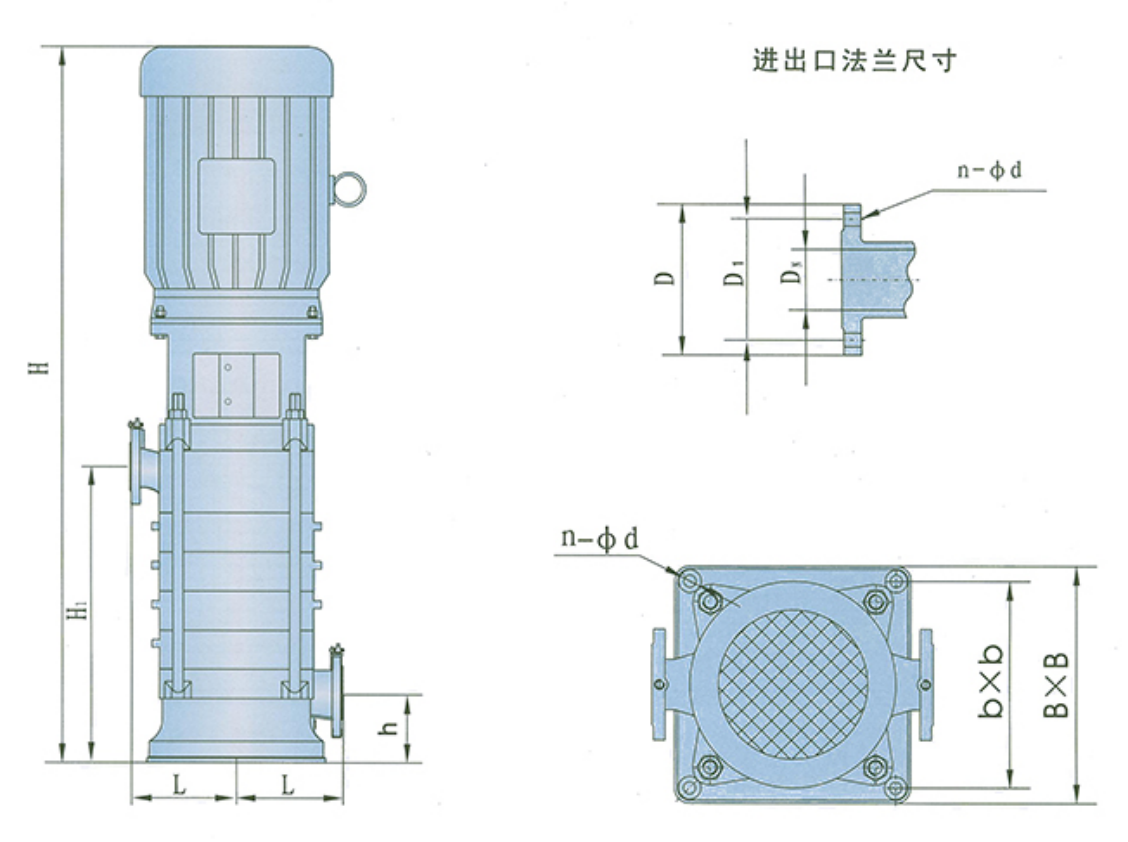

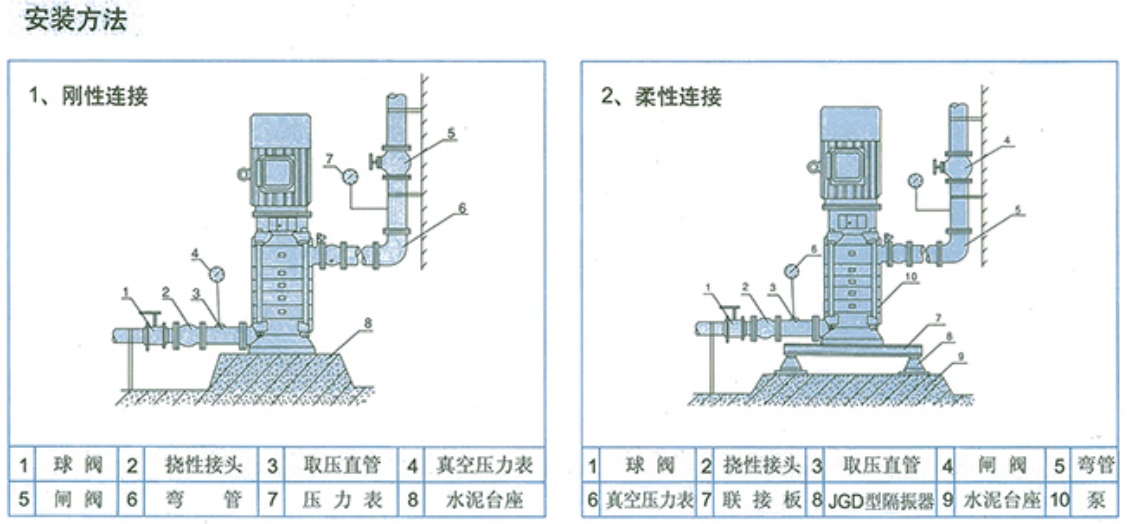

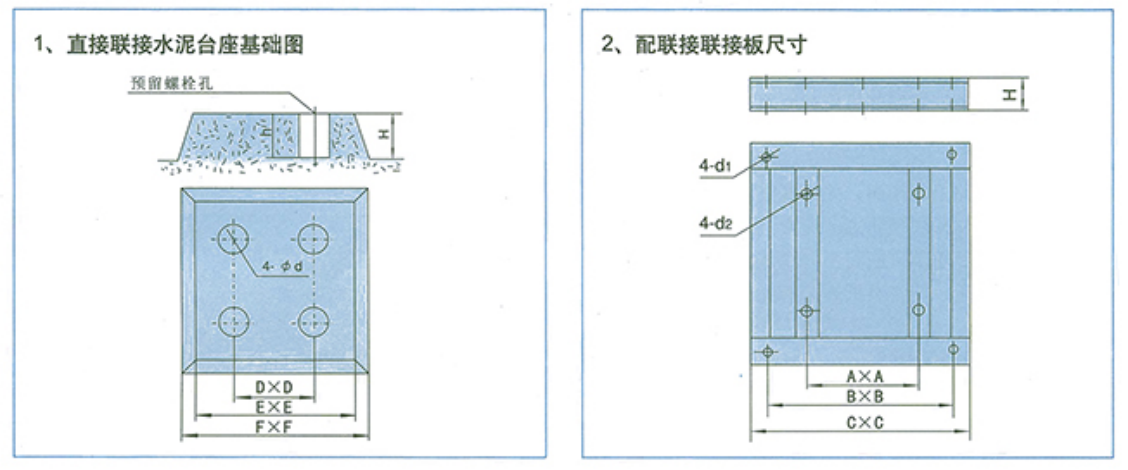

   LG型泵为立式结构，其吸入口位于泵座上，吐出口位于后段上，呈180°水平方向布置，根据需要，吸入口和吐出口也可以呈0°90°270°布置，可根据扬程的需要选择水泵的级数。（见泵外形安装尺寸图）

   LG型泵的主要零件有：泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴、轴承、轴套、密封环、平衡鼓、平衡鼓套等。（25LG、32LG和40LG三种泵没有平衡鼓和平衡套，而设有水封环，装在填料腔的底部）。

泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴套乙、密封环均为铸铁制成。

泵轴为优质合金结构钢制成，中间有叶轮、轴套乙、平衡鼓、用键和小圆螺母固定在轴上组成转子部件，轴的下端装有轴套甲与滑动轴套相配合，轴的上端装有两个角接触球轴承，借以支承转子部件，泵轴的最上端与电机轴的下端通过爪型联轴器联接。

密封装置采用软填料密封和机械密封。在采用软填料密封时，与之相磨擦的轴套丙为优质碳素钢制成，并经淬火处理，以增加面磨性。

叶轮为铸铁制成，由于叶轮前后受压不等，必然存在轴向力，此轴向力绝大部分由平衡鼓来承担。（25LG、32LG和40LG则由水封环组成平衡管路承担），其余小部分残余轴向力由轴上端的两个角接触球轴承来承受，由平衡鼓和平衡鼓套组成的平衡装置，磨损后可以更换。

在泵座、中段上分别装有密封环和口环，用以减少高压水漏回进水部分，密封换磨损后可更换。

泵上端的角接触球轴承用钙基黄油润滑，下端的滑动轴承（轴瓦）以泵输送的液体润滑，泵的旋转方向，从电机端看为逆时针方向转动。

LG、LG-R、LG-B立式增加多级泵主要特点

1、 泵结构紧凑、体积小、外形美观，其结构决定安装占地面积小，如加上防护罩可置于户外使用。

2、 轴封采用优质硬质合金的机械密封，增强了密封的耐磨性，能有效地延长泵是使用寿命。

3、 本系列泵采用便拆式结构，方便用户更换机械密封等易损件，安装检修方便，无需拆动管路系统。泵进口和出口为相同口径，简化了管路的连接。

4、 可根据流量和扬程的需要采用泵的串、并联运行方式。

5、 可根据需要，吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。

6、 泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足，而不改变安装占地面积，这是其它泵类所不具有的。

LG、LG-R、LG-B立式增加多级泵工作条件

1、 泵的最高系统工作压力为2.5Mpa，泵的静压试验压力为额定扬程的1.3倍。

2、 周围环境温度不超过40℃，相对温度不超过95%。

3、 输送清水及物理化学性质类似于清水的无腐蚀、无坚硬颗粒的介质，粘度为7×10^-7m²/s～23×10^-6。

4、 泵的使用环境海拔高度不高于1000米，超过1000米时应在订货时提出。以便本公司提供更可靠的产品。
