DL、DLR、立式热水多级泵产品概况

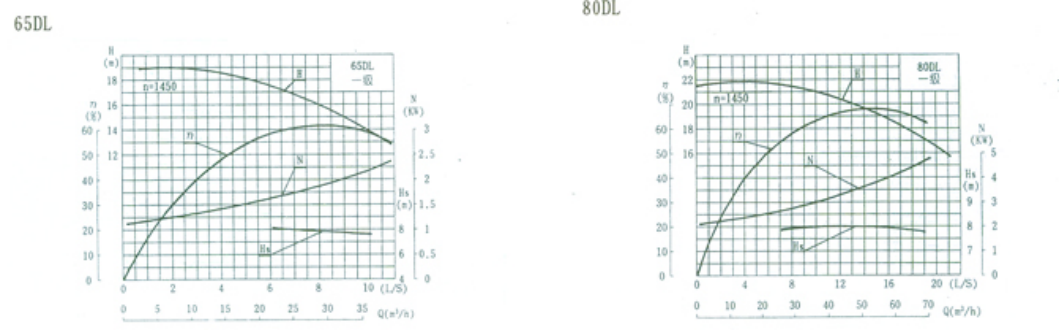

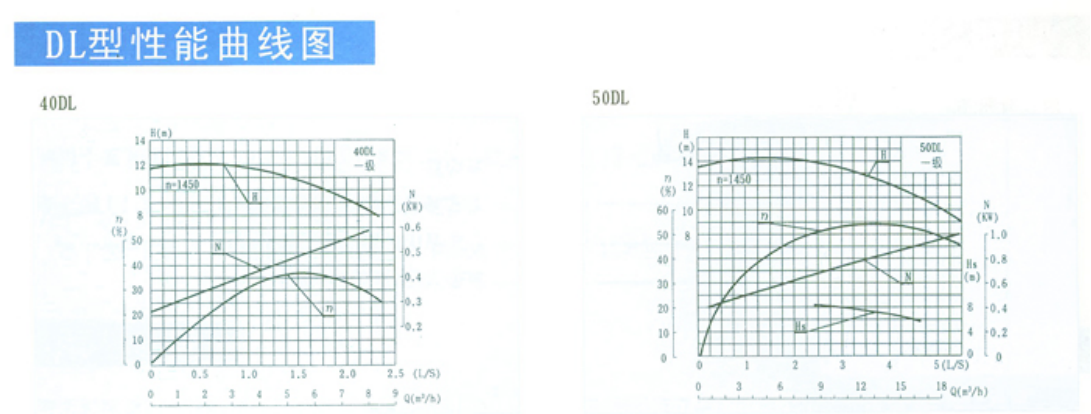

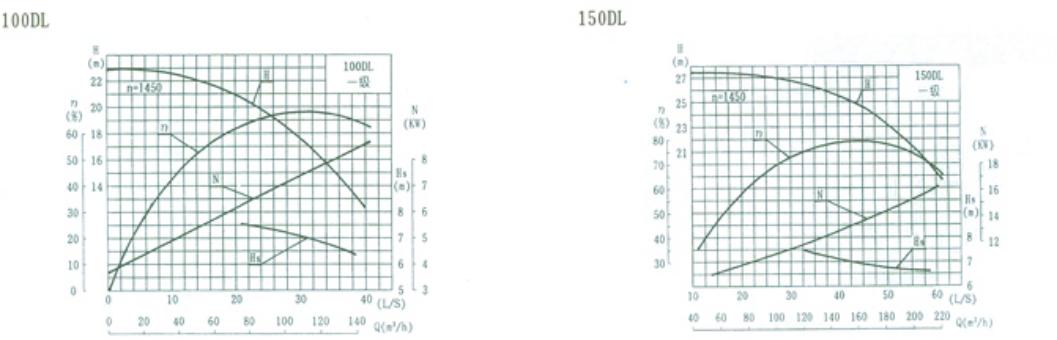

 DL、DLR型泵系立式单吸多级分段式离心泵（简称：DL立式多级泵、DLR立式热水多级泵），供输送不含固体颗粒的清水及物理化学性质类似于水的液体和热水之用。主要用于高层建筑供水，也可应用于厂矿给排水、输送液体的流量范围为4.9~200m³/h，扬程范围为22~239m，配套功率范围为1.5~160KW，口径范围为ф40~ф150mm。上海美言壹泵阀生产的DL、DLR型系列多级泵质量可靠、性能稳定，欢迎各新老客户选购。

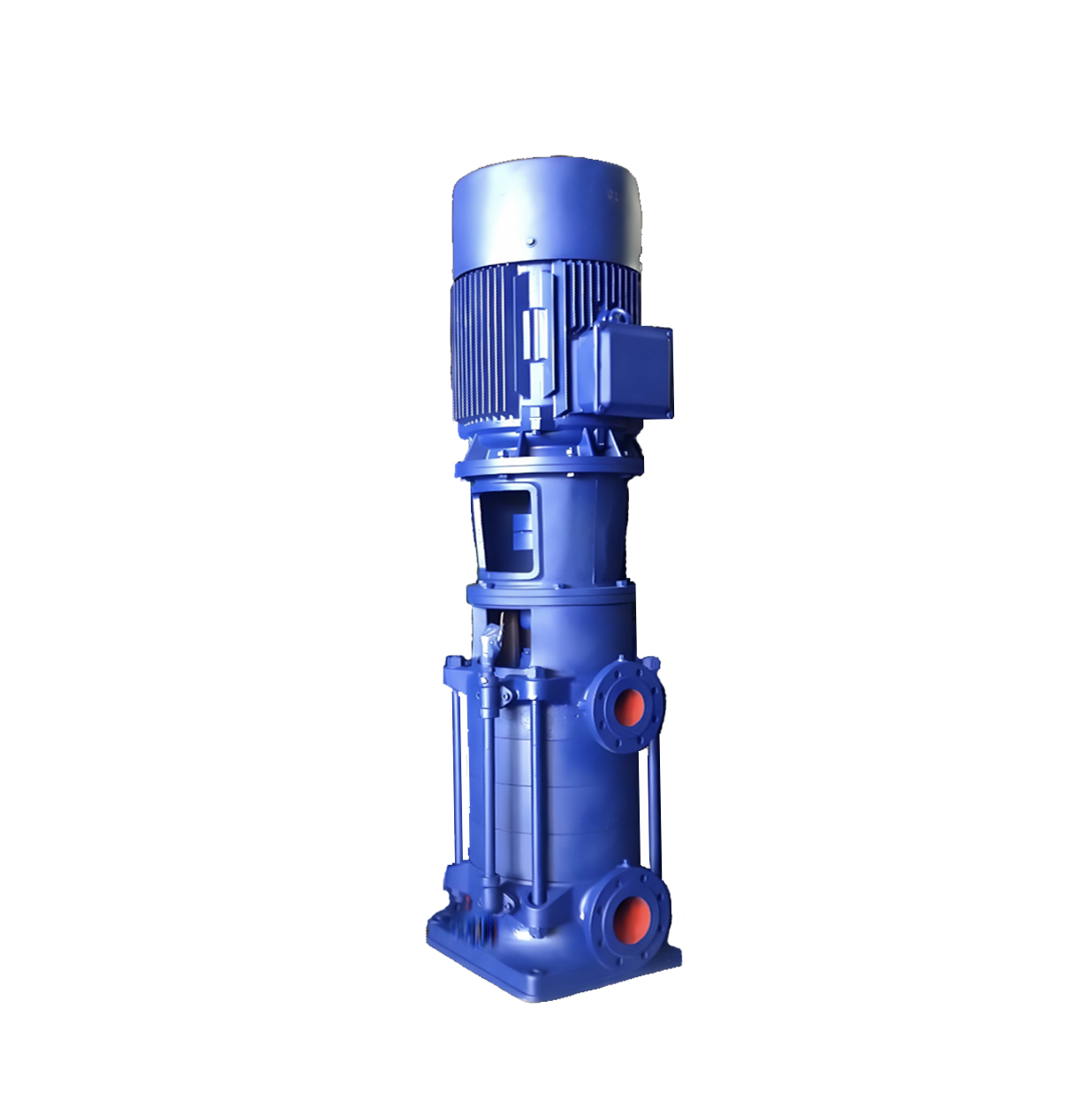

                                DL、DLR、立式热水多级泵产品图

DL、DLR、立式热水多级泵用途

 DL、DLR型系列泵适用于工业和城市给排水、高层建筑增压送水、消防增压供水、远距离送水以及采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及工业设备配套等各种场合。DL型介质使用温度不超过80℃。DLR型介质使用温度不超过120℃。

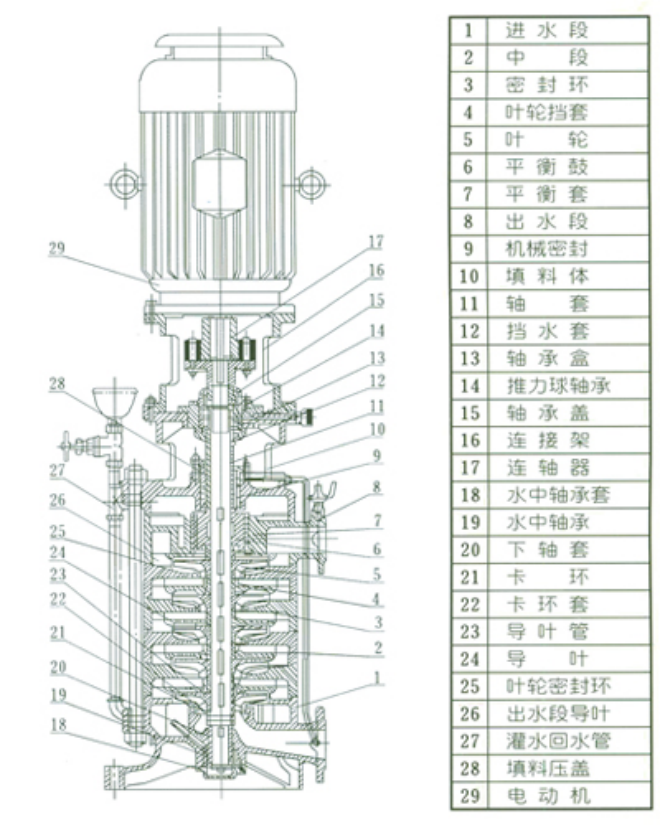

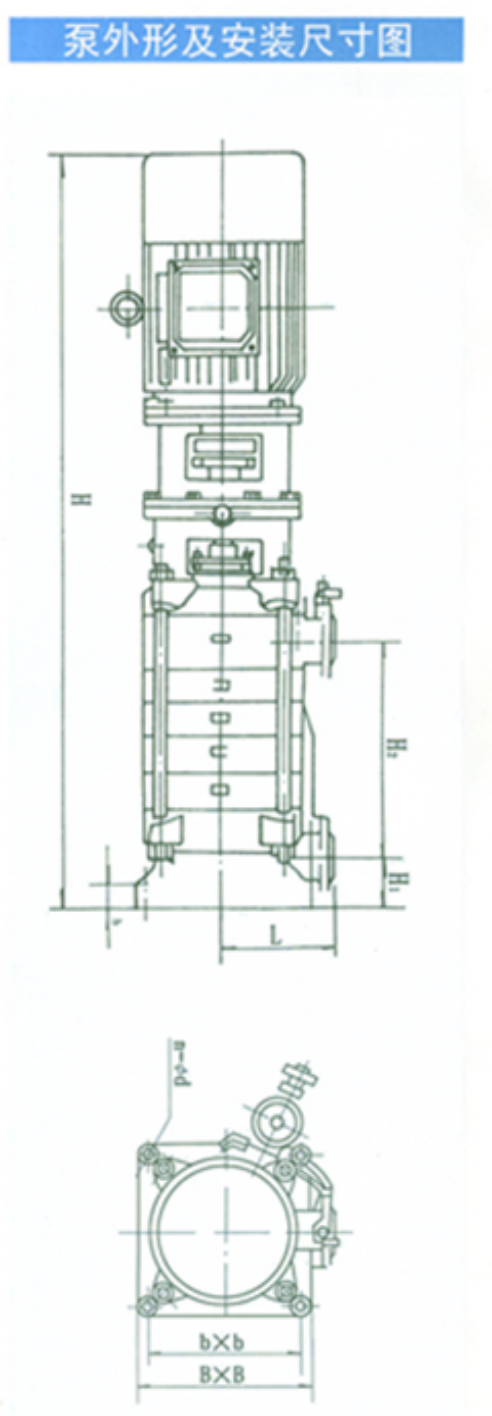

DL、DLR、立式热水多级泵外形结构图说明

外形结构图零部件名称1进 水段 2中段 3密封环 4叶轮挡套 5叶轮 6平衡鼓 7平衡套 8出水段 9机械密封 10填料体 11轴套 12挡水套 13轴承盒 14推力球轴承 15轴承盖 16连接架 17连轴器 18水中轴承套 19水中轴承 20下 轴套 21卡环 22卡环套23导叶管 24导叶 25叶轮密封环 26出水段导叶 27灌水回水管 28填料压盖 29电动机

DL型泵由电机和泵两部分组成，电机为Y型三相导步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子下端为水润滑轴承，上部为角接触球轴承，泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴向力由角接触球轴承来承受。进水段、中段和出水段的结合面用纸垫通过拉紧达到密封。轴封采用填料或机械密封，用户可根据需要选择。

 泵旋转方向从驱动端向下看为逆时针方向转动。

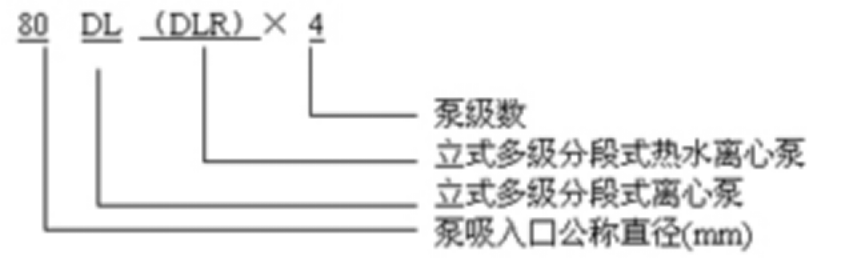

DL、DLR、立式热水多级泵型号意义

DL、DLR、立式热水多级泵主要特点

1、 泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。

2、 泵吸入口和吐出口均为水平方向，简化了管路的连接。

3、 可根据需要，吸入口和吐出口可安装成同方向或90⁰、180⁰、270⁰几个不同方向以满足不同的连接场合。

4、 泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足，而不改变安装占地面积，这是其它泵类所不具有的。

5、 电机外加防雨罩，泵可置于户外使用，取消泵房，节省建筑费用。

DL、DLR、立式热水多级泵的安装

1、 安装前检查水泵和电机的完好情况。

2、 泵安装位置应尽可能靠近水源处。

3、 泵与底座安装有两种方式，一种是直接装在水泥基础上的刚性连接，另一种是采用JGD型减振器安装的柔性连接，具体方法见安装示意图所示。

4、 直接安装可将泵安放在基础上垫高30~40毫米（准备充填水泥浆之用），然后进行校正，并穿好地脚螺栓，充填水泥砂浆，经3~5天水泥干涸后，拧紧地脚螺栓的螺母。

5、 安装管路时，进、出水管路都应有各自的支承，不应使泵的法兰承受过大的管路重量。

6、 泵用于有吸程场合，进水管端应装有底阀，并且进出口管路不应有过多弯道，同时不得有漏水、漏气现象存在。

7、 在进口管路上最好装有过滤网，以防杂质进入叶轮内部。滤网的有效面积应是进水管面积的3~4倍，以保证液体的自由畅通。

8、 为了维护和使用方便安全，在泵的进、出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证泵在额定范围内运行，确保泵的正常运行和使用寿命。

9、 进口如需扩径连接，请选用偏心异径管道接头。
