QDL轻型立式多级泵

QDL轻型立式多级泵

QDLF（JGGC）全不锈钢多级泵

QDL、QDLF（JGGC）轻型立式多级泵材质和设计：

QDL、QDLF系列非自吸轻型立式多级离心泵（简称：QDL轻型立式多级泵、QDLF（JGGC）全不锈钢多级泵）的叶轮、导叶、泵轴、外筒等过流部件采用不锈钢材质，外观清新明亮，同时避免了对水质的污染。该泵通过计算机模型优化设计，采用不锈钢叶轮，流道光滑平整，水力效率较铸造叶轮提高15%。

QDL轻型立式多级泵、QDLF（JGGC）全不锈钢多级泵部分或全部选用的不锈钢材质由含有铬、镍等元素的不锈钢合金制成，能够抵御氧化、酸蚀和盐腐蚀等恶劣环境，具有优异的耐腐蚀性能。不锈钢通过铸造工艺制造，具有较高的强度和韧性，能够承受较高的冲击和振动负荷，适用于多种应用场景。另外不锈钢在高温和低温环境下具有良好的机械性能，能够在极端工作条件下保持较好的稳定性。不锈钢铸造或冲压都具有优良的可塑性和可加工性，能够通过各种铸造工艺制造出复杂的形状和结构，并可进行切削、焊接、冷热加工等多种加工操作。不锈钢的主要特点：304不锈钢具有良好的耐腐蚀性和适中的强度，广泛应用于食品加工、医疗设备等领域。316不锈钢含有钼元素，具有更好的耐腐蚀性和高温强度，常用于化工、海洋工程等领域。316L不锈钢低碳版本，具有更好的焊接性和耐腐蚀性，适用于对焊接性能要求较高的场合。

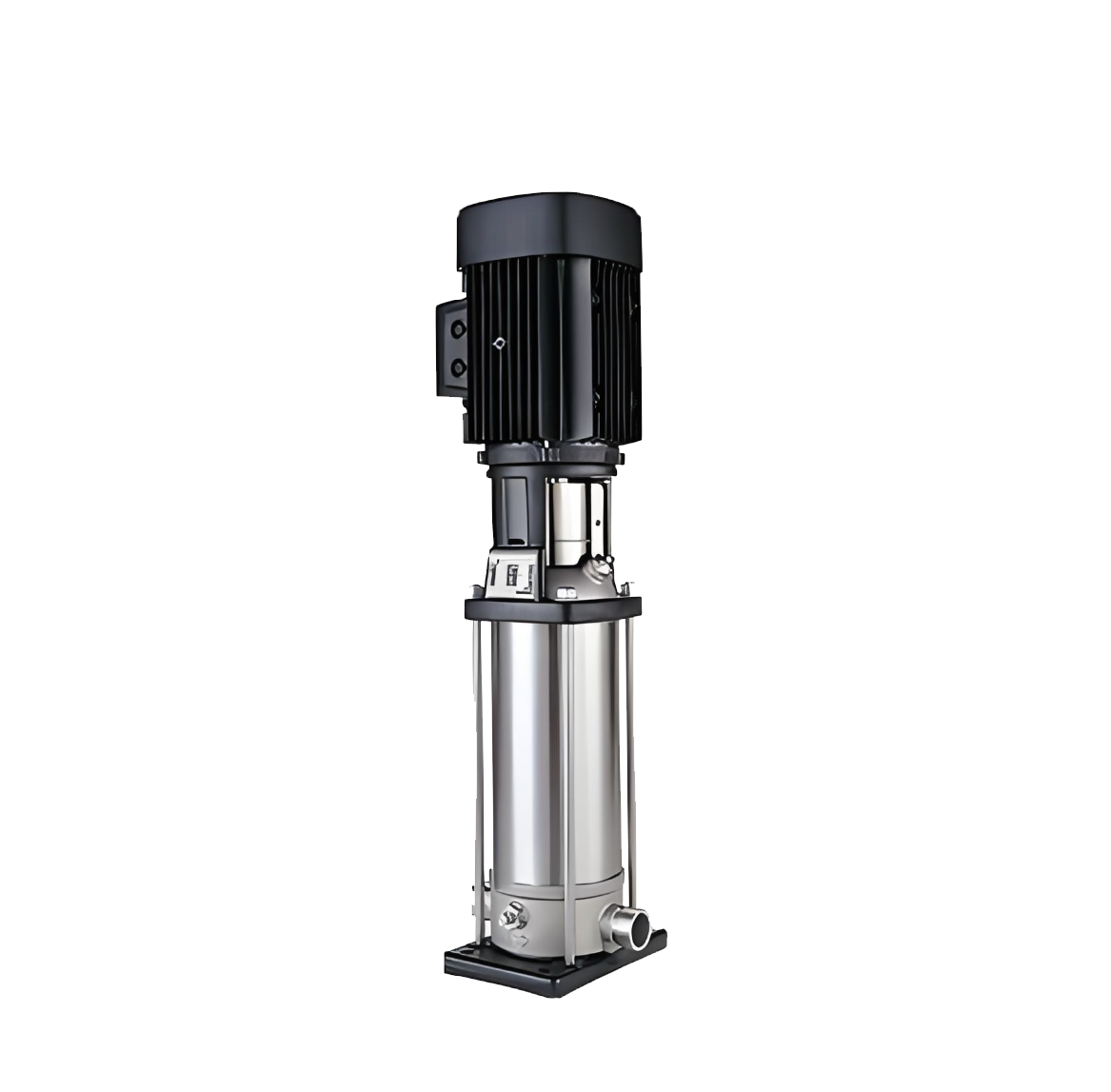

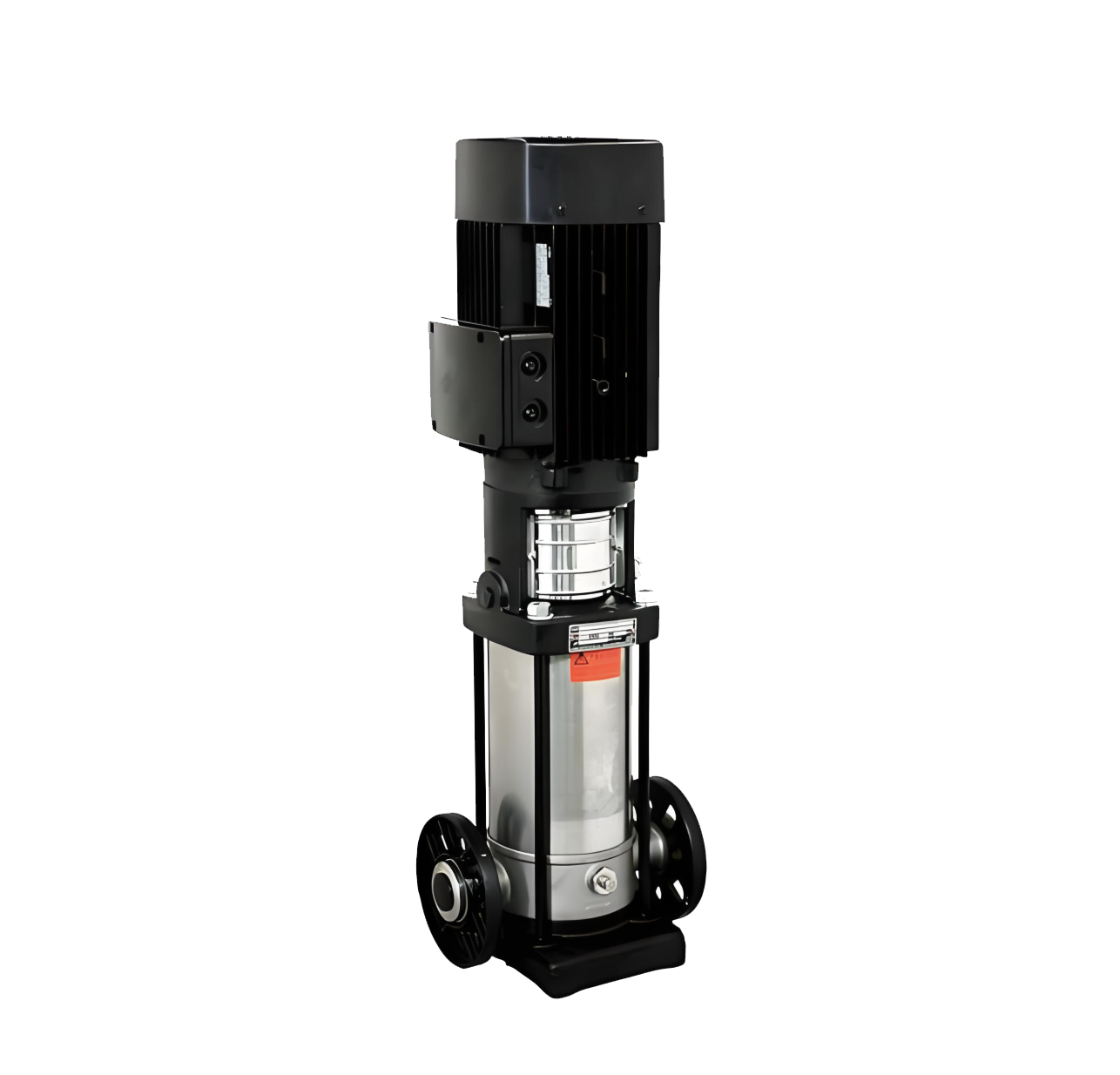

             QDL轻型立式多级泵产品图                           QDLF（JGGC）立式全不锈钢多级泵产品图

QDL、QDLF（JGGC）轻型立式多级泵性能特点：

1、高效能：机械密封设计彻底杜绝泵的泄漏，避免泵性能下降和对环境的污染。

2、稳定性好：拉杆式结构使泵体底座、电机支架成为一体，稳定性好。

3、低噪声：配置Y2型优型电机运行平稳，噪声低。

4、无泄漏：特选机械密封，实现“无泄漏”的追求。

5、安装便捷：进、出水口在同一水平面，对管路要求降低，且管路使用更可靠，稳定性高。

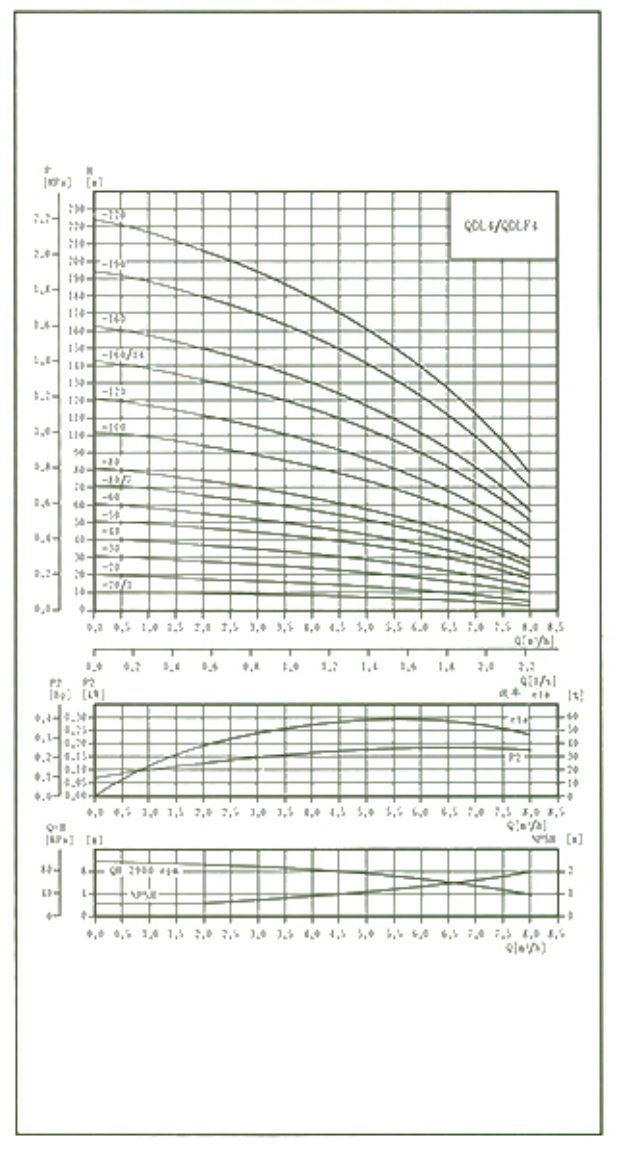

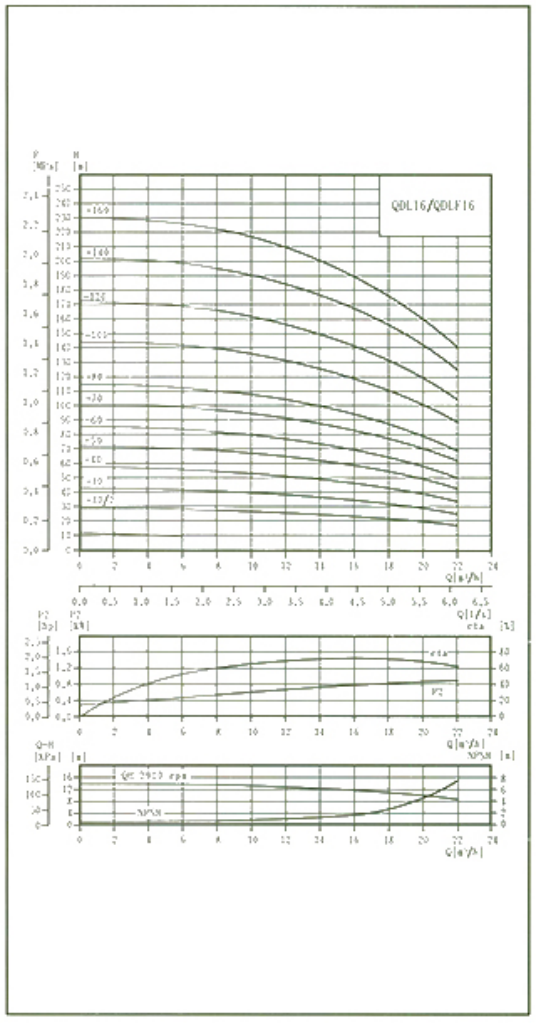

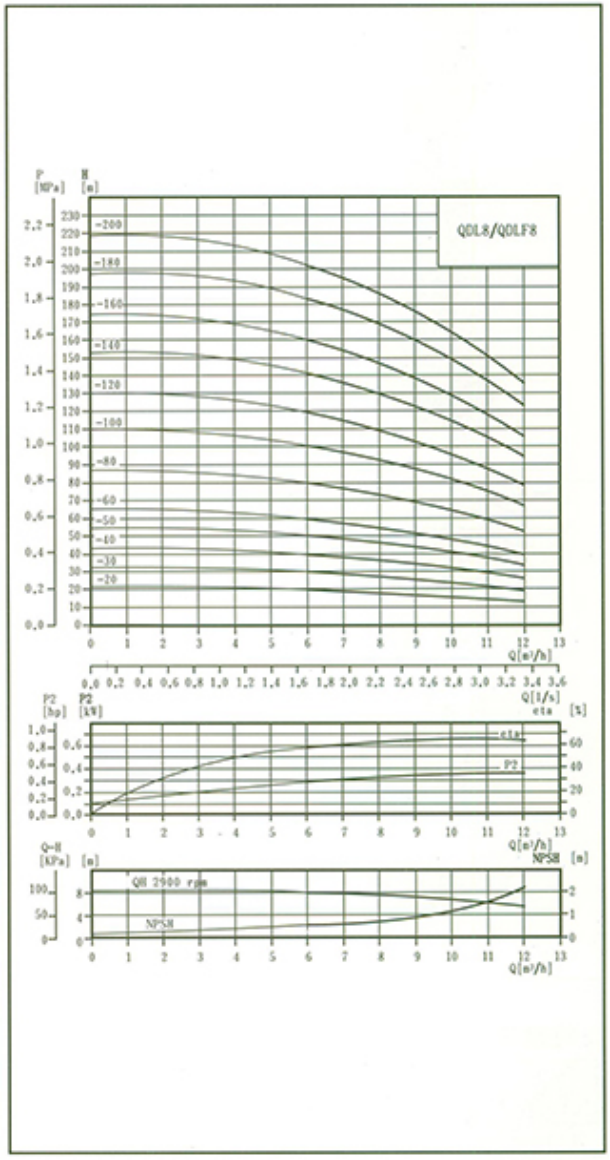

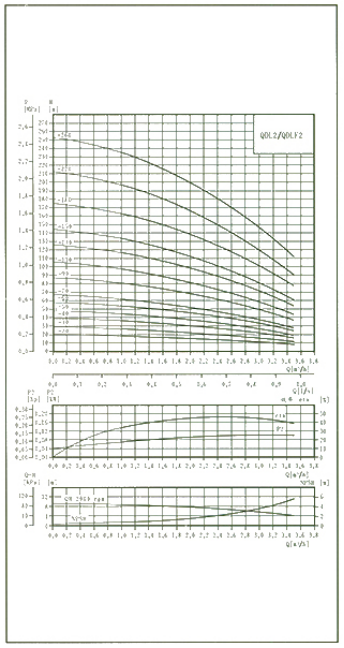

QDL、QDLF（JGGC）轻型立式多级泵性能曲线及性能表说明

1、所有曲线都基于3×400V，50HZ，电机在恒速2900r/min的测量值。电机为可变电压电机；

2、测量采用自由空气下20℃的水，运动粘度γ=1mm2/s；公差参照ISO2584附件B标准；

3、泵的使用参照加粗曲线的性能范围，以防过热造成危险。

QDL、QDLF（JGGC）轻型立式多级泵应用范围

供水：普通型适用于液体传输，冷热清洁水、软化水的循环和增压。页适用于水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压等。

工业增压：用于流程水系统、清洗系统、高压冲洗系统、消防系统等，不锈钢型亦适用于微碱水、矿物质水、蒸馏水、游泳池水及其它含氯化物液体，但液体允许温度需要降低。

QDL、QDLF（JGGC）轻型立式多级泵典型应用

·市政供水及增压

·工业循环系统及加工系统

·锅炉给水及冷凝液系统

·家庭供水

·环保水处理，渗透分析系统

·农业灌溉及脱水

·工业厂房清洗及各种清洗工作

·（ 其他）许多专门用途

QDL、QDLF（JGGC）轻型立式多级泵工作条件

·冷热清洁的，非易燃易爆并不含有固体颗粒或纤维的液体

·液体温度：-15℃至+120℃

·环境温度：最高+40℃

·最小入口压力：根据NPSH曲线+最小安全扬程量0.5米水头。

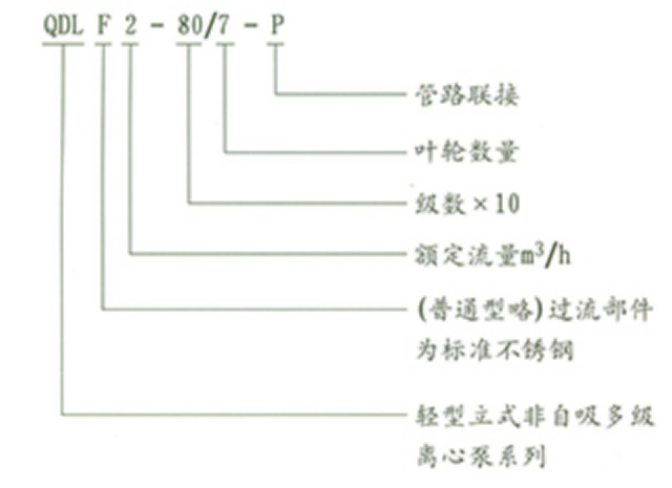

QDL、QDLF（JGGC）轻型立式多级泵型号意义

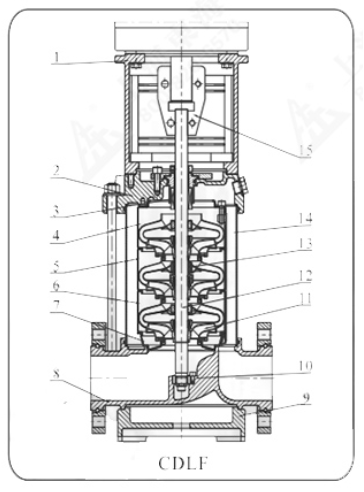

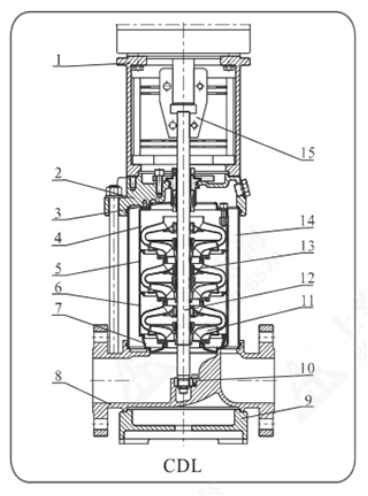

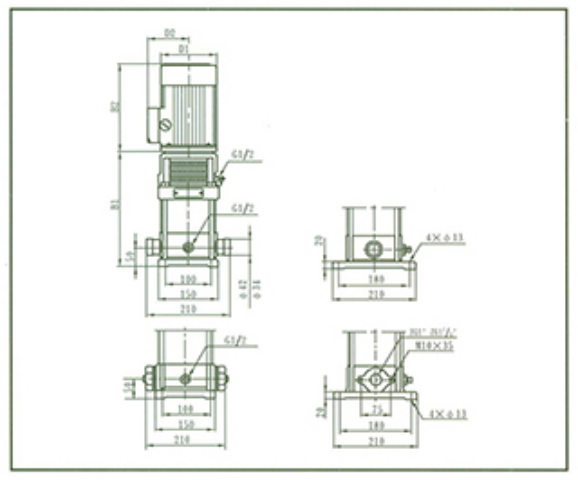

QDL、QDLF（JGGC）轻型立式多级泵结构图及说明

QDL、QDLF（JGGC）轻型立式多级泵结构图零部件名称及材质说明
