SG型管道泵

SG、SGR、SGP、SGB、SGPB型管道泵

SG、SGR、SGP、SGB、SGPB型单级单吸立式管道离心泵（简称：SG型管道泵），系新型立式单级单吸管道离心泵。为处理管道增压输送，解决管道压力过低而于八十年代后期研制，并于九十年代后期改良的新颖泵，比当时市场应用卧式离心泵具有很大的优越性。由于采用先进机械密封，电机主轴直接安装叶轮，故SG管道泵有效率高、耗电省、结构紧凑、体积小、重量轻、装修方便等特点。并可根据扬程与流量需要并串联使用。并在SG型的基础上派生出SG 清水管道泵、SGR 热水管道泵、SGP 防腐管道泵、SGB 防爆管道泵、SGPB 防爆防腐管道泵多种用途的适用产品。

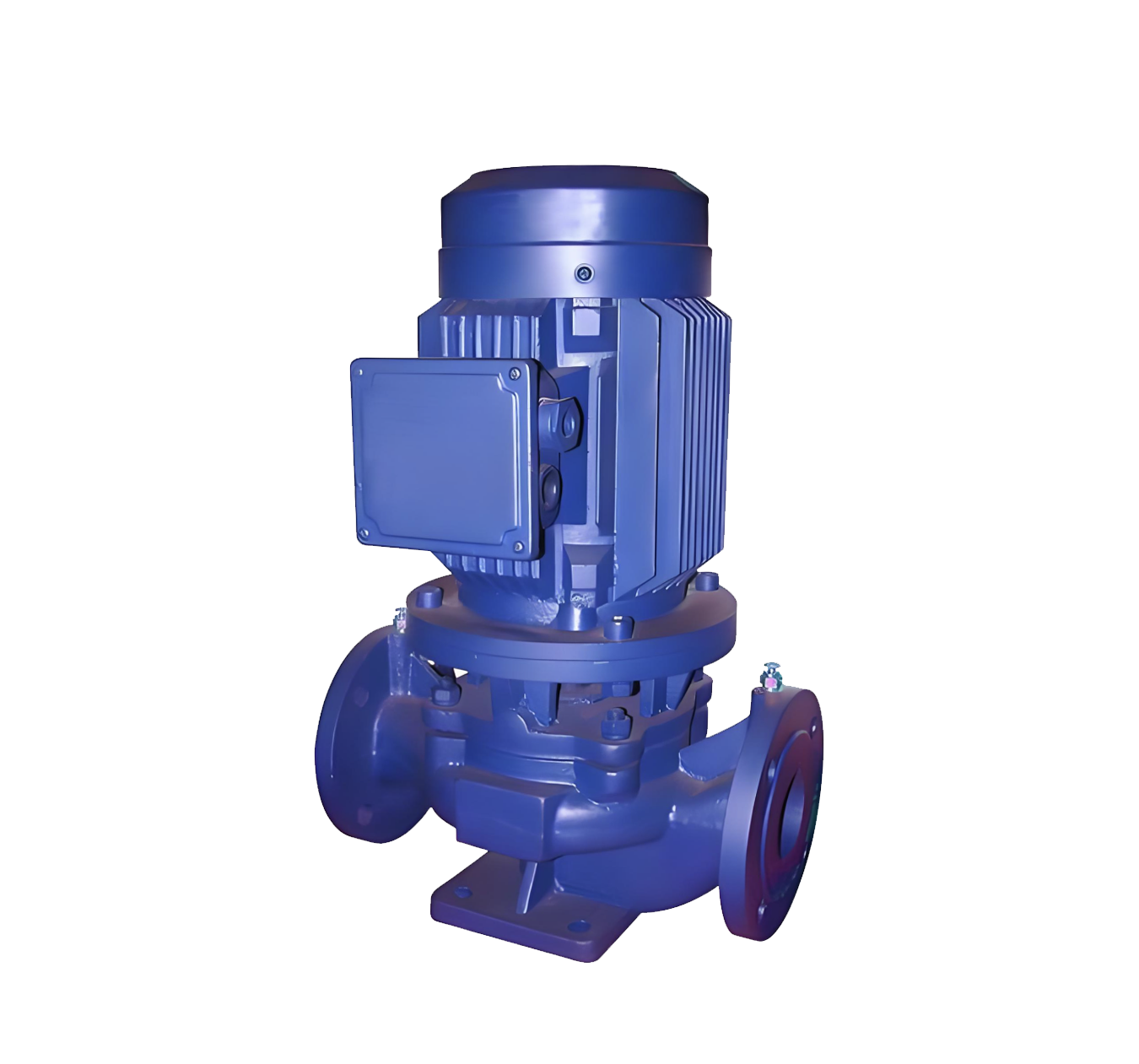

              SG、SGR、SGP、SGB、SGPB型管道泵产品图

SG、SGR、SGP、SGB、SGPB管道泵特点

SG 系列型管道泵是为高层建筑增压送水，解决管道压力过低而研制的新式立 式单级离心泵，比目前应用的卧式离心泵具有很大的优越性。由于采用先进的机 械密封，电机主轴直接按装叶轮，故有漏损少、效率高、耗电省、结构紧凑、体 积小重量轻、装修方便，并可根据扬程与流量的需要采用并串联使用等特点。该 泵作为常规离心泵的换代产品，代替了多种老式泵，目前已广泛用于各行业，已 成普遍趋势。

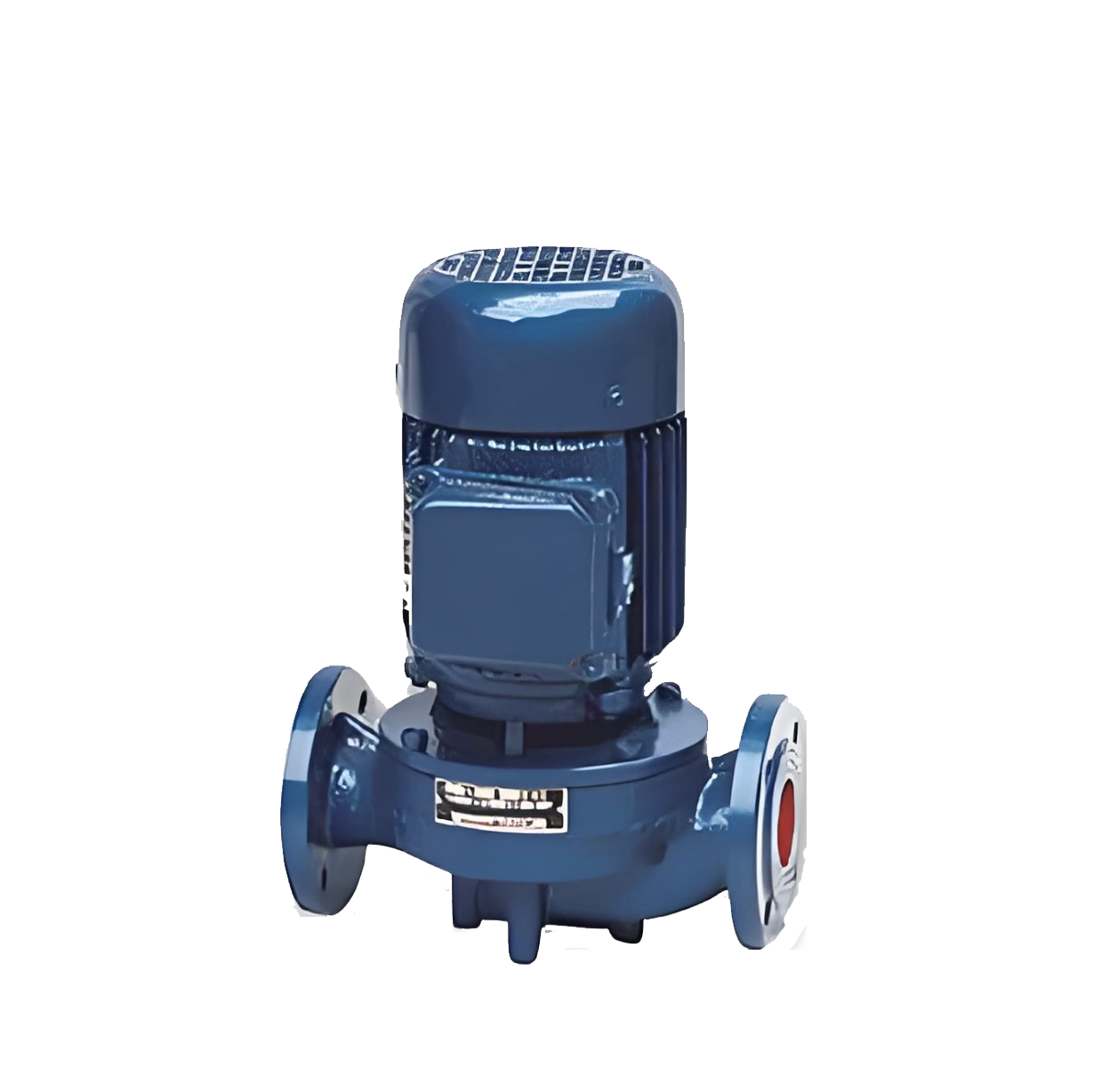

           SG、SGR、SGP、SGB、SGPB型管道泵产品图

SG、SGR、SGP、SGB、SGPB管道泵用途

SG 系列型管道泵主要适用于高层建筑、园林喷灌、管道增压、冷热水循环， 易燃易爆液体与腐蚀性液体输送及各种锅炉，供水、暖通、化工、石油管道设备 配套。

(1)SG 普通型适用于高层建筑增压送水、园林喷灌、冷却塔上水、远距离输 水、制冷冲洗、浴室等冷暖水循环加压。使用温度80℃以下。

(2)SGR 热水型适用于暖房、锅炉等行业的高温热水增压循环。使用温度 140℃以下。

(3)SGP 耐腐型是输送腐蚀介质的不锈钢管道泵，适用于食品、制药、酿酒、 化工等行业的工艺流程中使用。使用温度100℃以下。

(4)SGB 防爆型适用于石油、化学液体无腐蚀性易燃易爆液体输送。使用温 度80℃以下。

(5)SGPB 防腐防爆型适用于化工、化学液体等带腐蚀性易燃易爆液体输送。 使用温度140℃以下。

SG、SGR、SGP、SGB、SGPB管道泵使用条件

1、进口管水压不大于0.3MPa, 不小于0.02MPa。

2、水质为清水，不应有纤维或固体颗粒，对热水应为软水。

3、介质温度：冷水不低于0℃。

4、周围环境温度不超过+45℃。

5、电源电压为380V,  部分为220V。

注意：选用时应按使用介质的情况选择相应的型号；对于特殊介质，订货时应 特别注明，以便厂家帮助选择或特殊加工。

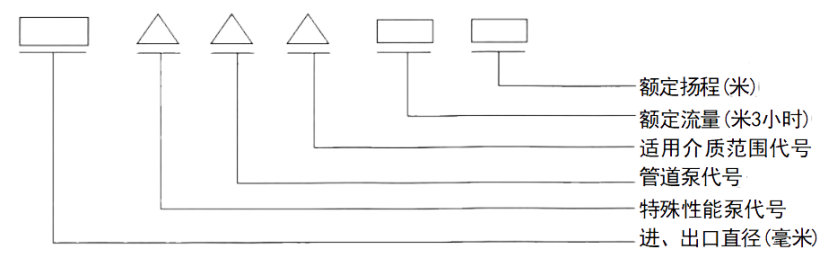

SG、SGR、SGP、SGB、SGPB管道泵型号意义

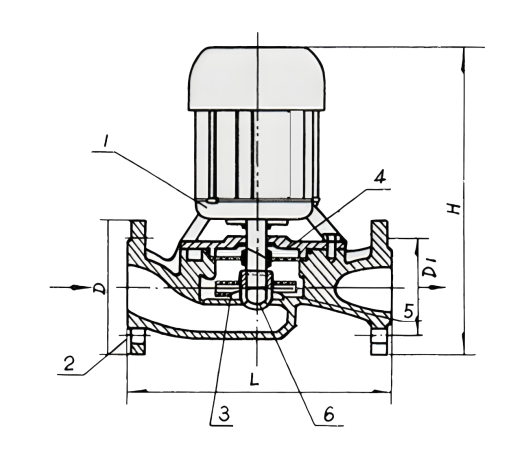

SG、SGR、SGP、SGB、SGPB管道泵外形结构图

如图所示：该泵主要由电机和泵两  部分组成。电机为派生立式电机：泵由  泵体、叶轮、机械密封等零件组成。其  连接过程为：电机①的加长轴上连装机  械密封④、叶轮③、并用垫圈⑤和螺母  ⑥紧固；泵体②和电机端盖之间加一“  O”型密封圈，然后用螺栓将两者联接   牢固；泵与电机之间用密封挡水圈隔开， 以防水外漏时，能保护电机安全运行。该泵法兰连接根据(GB4216-84)  标准制造。

SG、SGR、SGP、SGB、SGPB管道泵装配与拆卸

1.把所有待装的零部件擦洗干净。2.在电机主轴上装机械密封，在机械密 封动、静环配合的表面，加少量洁净的透平油或20号机油。3.装叶轮，用叶轮 螺母紧固。4.装 “O”  型圈，把泵体与电机端盖用螺栓紧固。注意使叶轮前盖  板与泵体间隙为2+0.5 毫米，叶轮进口外圈与泵体保证一定的运转间隙。5.

拆卸顺序与此相反。
