PBG屏蔽式管道泵

PBG屏蔽式管道泵

PBG型屏蔽式管道泵吸收了国际上屏蔽泵设计及制造的先进技术，将电机的屏蔽技术应用于流体输送领域，为适应国内市场需求而最新推出的系列化新产品。

PBG型屏蔽式管道泵系列性能参数基本符合国际标准ISO2858及国家标准JB/T6878.2-93的规定。具有设计规范，通用化程度高，结构合理，性能稳定，运转低噪音，无振动等显著特点，是替代常规卧式离心泵，立式管道泵的理想产品。

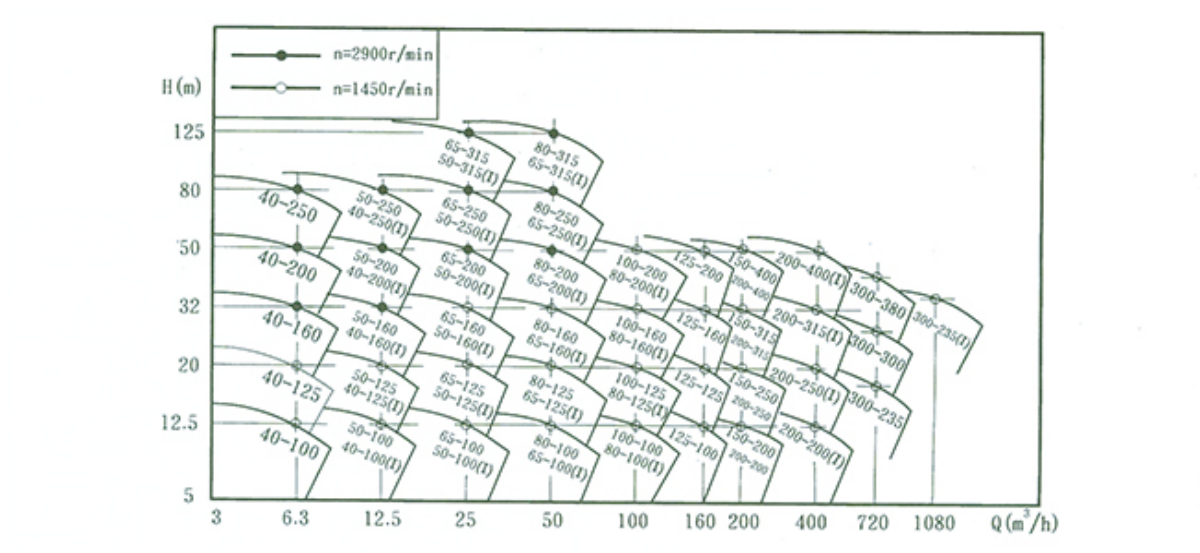

全系列共67个品种，184个规格，其性能范围：流量6.3~1080m³/h，扬程12.5~125m，配用电机功率0.37~160KW，转速1450r/min和2900r/min。

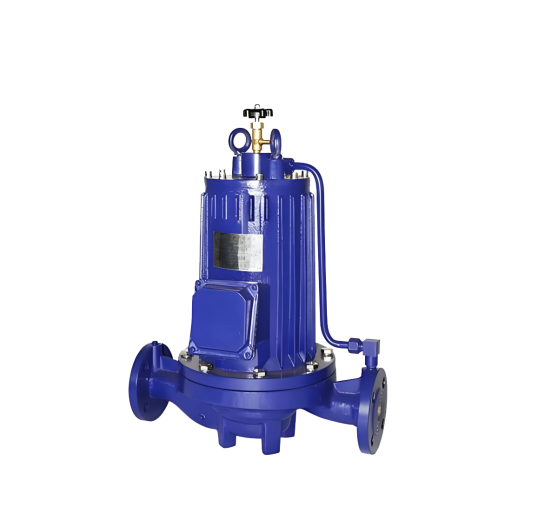

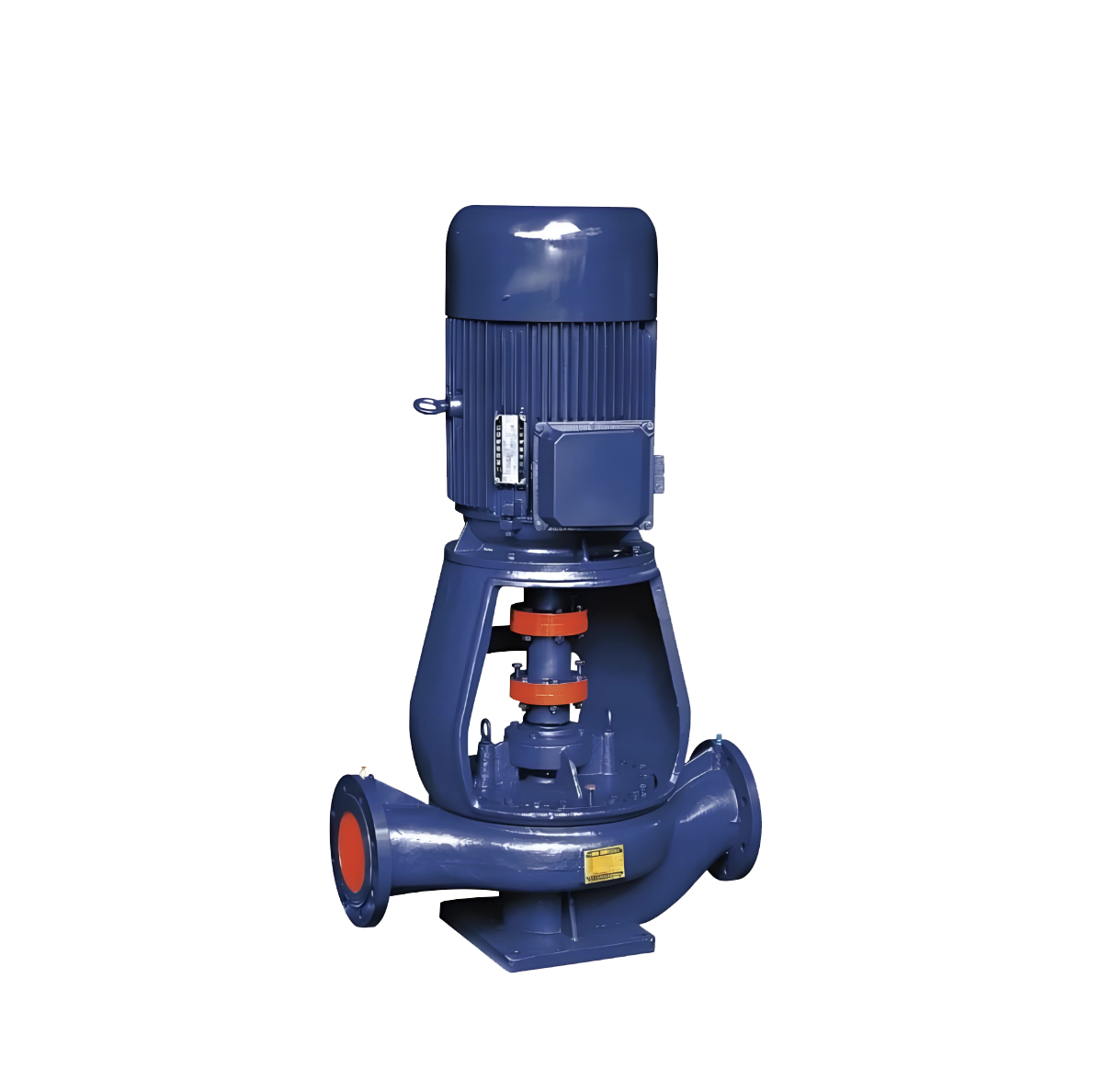

PBG型屏蔽式管道泵产品图

PBG屏蔽式管道泵主要特点

1、 泵结构紧凑，机泵一体化，体积小。其立式结构具有安装占地面积小，运行平稳，安装无需调整。

2、 泵进出口设计成规格相同法兰，且位于同一中心线上，可象阀门一样直接安装在管路上，且中心低，便于管道布置，安装特别方便。

3、 泵与电机同轴，轴向尺寸短，使泵运行更加平稳，噪音低。

4、 取消传统轴封方式，避免了输送介质的外泄，因此具有完全无泄露的显著特点。

5、 用滑动轴承替代常规电机滚动轴承，使泵具有运行特别平稳，振动噪音极低。

6、 安装检修方便，无需拆动管路系统，只要拆下连接体螺母即可抽出全部转子部件进行检查和维修。

7、 可根据使用要求即流量和扬程的需要进行泵的串、并联运行方式。

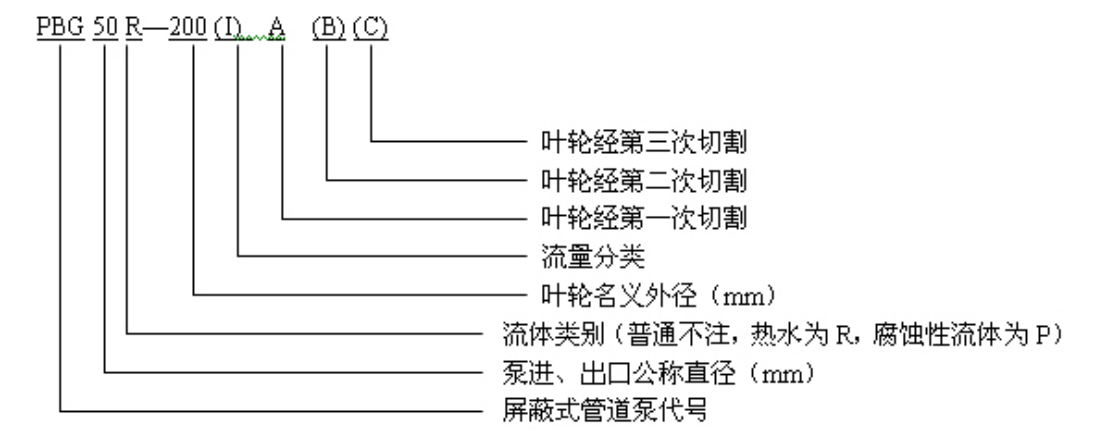

PBG屏蔽式管道泵型号意义

PBG屏蔽式管道泵主要用途

1、 PBG型屏蔽式管道泵普通型供输送清水及物理化学性质类似于清水的其他液体之用。介质使用温度不超过80℃，适用于工业和城市给排水，高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。特别适用对振动、噪音要求较高的场合，如地下泵房、空调制冷系统等。

2、 PBG型屏蔽式管道泵热水型主要供输送温度不超过160℃不含固体颗粒的软水之用，适用于能源、冶金、化工、纺织、造纸以及宾馆、饭店、浴室、锅炉热水增压循环输送及城市采暖系统循环等场合。

3、 PBG型屏蔽式管道泵防腐型供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。

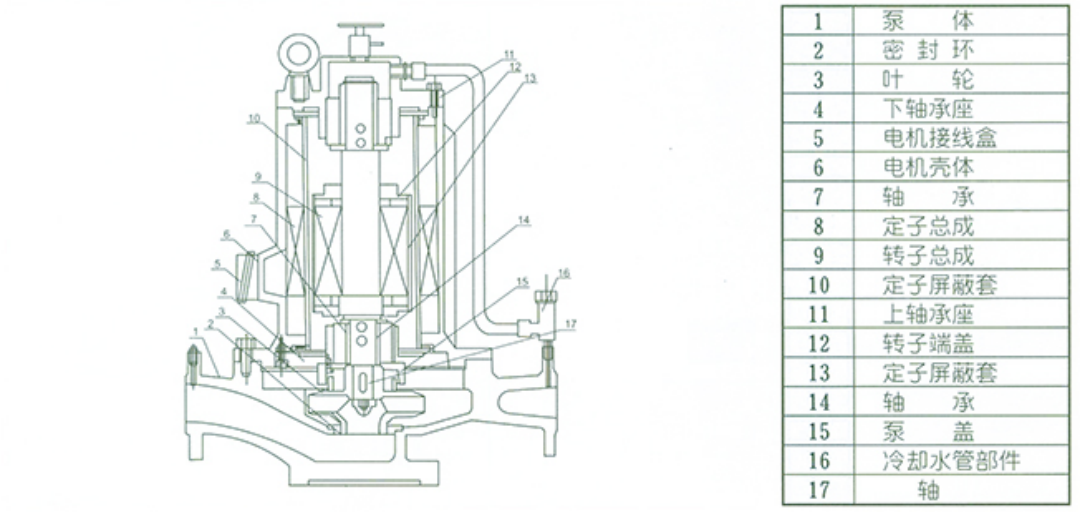

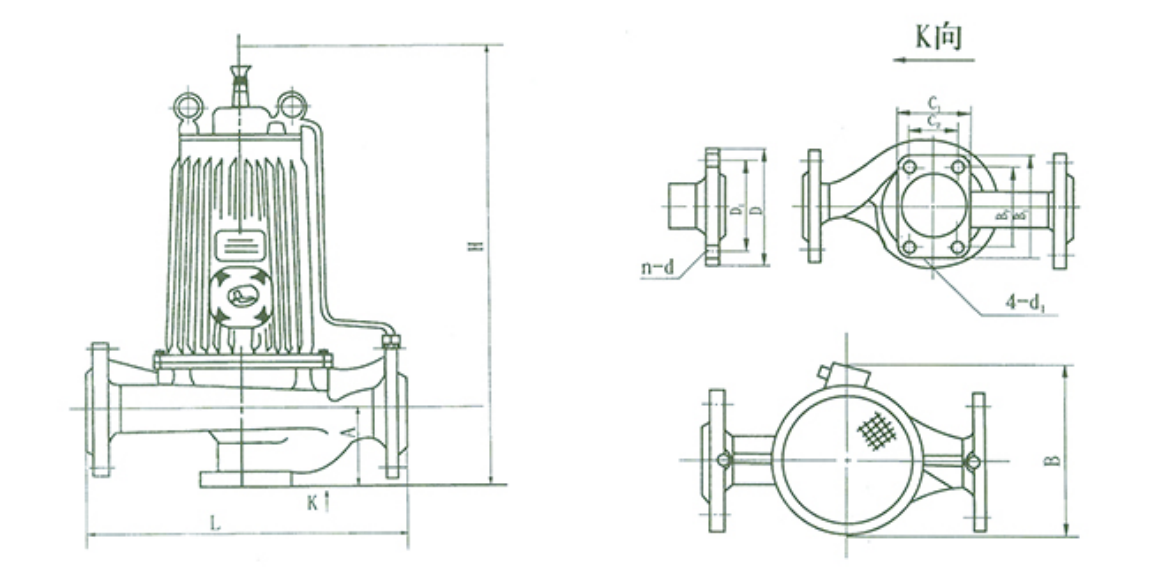

PBG屏蔽式管道泵结构图

结构图零部件名称：1泵体 2密封环 3叶轮 4下轴承座 5电机壳体 6电机接线盒 7轴承 8定子总成 9转子总成10定子屏蔽套 11上轴承座 12转子端盖 13定子屏蔽套 14轴承 15泵盖 16冷却水管部件 17轴

结构图零部件材质

PBG屏蔽式管道泵结构说明

    PBG型屏蔽式管道泵为机泵一体结构，整机主要由泵体、叶轮、联接体、滑动轴承、定子、转子、屏蔽套、电机壳等零部件组成。泵为立式单级单吸离心式，进出口在同一水平轴线上，口径规格相同可直接象阀门一样安装在管路的任何部位上，装卸极为方便，占地面积省。泵通过联接体与电机成一体，轴承采用进口石墨浸渍树脂复合轴承，电机定转子各有屏蔽套进行隔离。轴承采用流体本身介质作为润滑剂及冷却液，具有设计合理、运行可靠的特点。泵设有底座，可直接安装在地基上，因该泵具有低噪音，无振动特点，安装时无需加装隔振器或隔振垫。

PBG型屏蔽式管道泵工作条件

1、 介质必须为软水、稀薄、不凝固、非易燃、不含固体颗粒及纤维的流体。

2、 介质温度普通型为80℃，热水型为160℃.

3、 一般情况下系统工作压力不超过1.2MPa，进口压力不小于0.5MPa，特殊场合应事先与上海美言壹泵阀有限公司联系。

4、 环境温度不超过40℃，相对湿度不超过95%。
