G型管道泵
- 品牌：壹泵阀
- 型号：G型
- 压力/扬程：10~88米
- 工作温度：0℃～80℃
- 连接方式：法兰
- 产品名称：G型管道泵
- 通径/流量：2.9~50吨/每小时
- 材质：铸铁、不锈钢
- 驱动方式：电动
- 适用范围：清水、热水、腐蚀性介质
- 产品概述
- 性能参数
- 尺寸重量
G型管道泵
G型管道式离心泵（简称：G型管道泵）又称G型单级单吸立式管道离心泵，其额定性能点符合ISO2858国际标准，是中国水泵发展史上最老的一款管道泵，当时采用最新国家行业标准JB/T6878.1-93，管道式离心泵型与基本参数JB/T6878.2-93管道式离心泵技术条件，其效率平均上升了3-5%，在当时算是取代原管道泵的节能型新产品，最高工作压力不大于1.0MPa，吸入口压力不大于0.2MPa。
G型管道泵系列泵的节能范围(设计点)流量3.2-400m3/h，扬程10-80米，根据所输送介质对泵腐蚀情况，用户可选用适应接角液体部分的材质，泵与介质接触的主要零件材质如下表所示：
除下表所列材质外，允许用户选用其他所需适合本系列泵生产的材质，材料及其代号原则应符合GB2100-80标准的规定。对国家没有规定代号的材质可采用国际通用的材料代号或国内公认的材料代号(如行业或本企业的规定)。

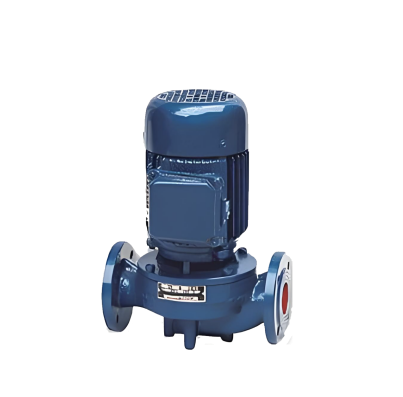

G型管道泵产品图

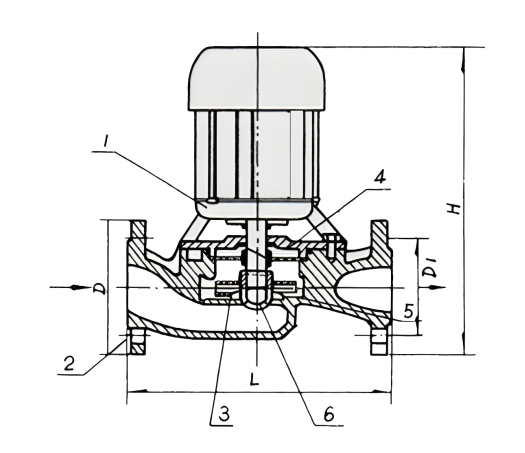

G管道泵外形结构图
如图所示：该泵主要由电机和泵两 部分组成。电机为派生立式电机：泵由 泵体、叶轮、机械密封等零件组成。其 连接过程为：电机①的加长轴上连装机 械密封④、叶轮③、并用垫圈⑤和螺母 ⑥紧固；泵体②和电机端盖之间加一“ O”型密封圈，然后用螺栓将两者联接 牢固；泵与电机之间用密封挡水圈隔开， 以防水外漏时，能保护电机安全运行。该泵法兰连接根据(GB4216-84) 标准制造。
G型管道泵性能参数表
| 型号 Model | 流量 capacity | 扬程head | 效率 efficlency | 转速 speed | 电机功率 motor power | 允许气蚀余量 NPSH | 重量 welght | |
| m3/h | L/s | m | η(％) | r/min | KW | m | kg | |
| 32G-20 | 3.2 | 1.39 | 20 | 38 | 2900 | 0.75 | 2.5 | 29 |
| 32G-20A | 2.9 | 1.25 | 16 | 37 | 2900 | 0.75 | 2.5 | |
| 40G-20 | 6.3 | 1.75 | 20 | 46 | 2900 | 1.1 | 2.5 | 33 |
| 40G-20A | 5.5 | 1.53 | 16 | 44 | 2900 | 0.75 | 2.5 | |
| 40G-32 | 6.3 | 1.75 | 32 | 40 | 2900 | 2.2 | 2.5 | 44 |
| 40G-32A | 5.5 | 1.53 | 28 | 38 | 2900 | 1.5 | 2.5 | 40 |
| 40G-50 | 6.3 | 1.75 | 50 | 33 | 2900 | 4 | 2.5 | 71 |
| 40G-50A | 5.5 | 1.53 | 44 | 31 | 2900 | 3 | 2.5 | 62 |
| 40G-50B | 5 | 1.39 | 38 | 29 | 2900 | 2.2 | 2.5 | 53 |
| 40G-80 | 6.3 | 1.75 | 80 | 27.5 | 2900 | 7.5 | 2.5 | 98 |
| 40G-80A | 5.5 | 1.53 | 70 | 26 | 2900 | 5.5 | 2.5 | 91 |
| 40G-80B | 5 | 1.39 | 60 | 25 | 2900 | 4 | 2.5 | 65 |
| 40G-12.5(|) | 12.5 | 3.47 | 12.5 | 62 | 2900 | 1.1 | 2.5 | 36 |
| 40G-12.5(|)A | 11 | 3.05 | 10 | 60 | 2900 | 0.75 | 2.5 | 31 |
| 40G-20(|) | 12.5 | 3.47 | 20 | 58 | 2900 | 1.5 | 2.5 | |
| 40G-20(|)A | 11 | 3.05 | 16 | 56 | 2900 | 1.1 | 2.5 | 32 |
| 40G-32(|) | 12.5 | 3.47 | 32 | 52 | 2900 | 3 | 2.5 | 55 |
| 40G-32(|)A | 11 | 3.05 | 28 | 48 | 2900 | 2.2 | 2.5 | 46 |
| 40G-32(|)B | 10 | 2.78 | 24 | 50 | 2900 | 1.5 | 2.5 | 42 |
| 40G-50(|) | 12.5 | 3.47 | 50 | 46 | 2900 | 5.5 | 2.5 | 90 |
| 40G-50(|)A | 11 | 3.05 | 44 | 43 | 2900 | 4 | 2.5 | 65 |
| 40G-50(|)8 | 10 | 2.78 | 38 | 44 | 2900 | 3 | 2.5 | 56 |
| 40G-80(|) | 12.5 | 3.47 | 80 | 36 | 2900 | 11 | 2.5 | 135 |
| 40G-80(|)A | 11 | 3.05 | 70 | 34 | 2900 | 7.5 | 2.5 | 90 |
| 40G-80({)6 | 10 | 2.78 | 60 | 34 | 2900 | 5.5 | 2.5 | 83 |
| 50G-12.5 | 12.5 | 3.47 | 12.5 | 62 | 2900 | 1.1 | 2.5 | 35 |
| 50G-20 | 12.5 | 3.47 | 20 | 58 | 2900 | 1.2 | 2.5 | 38 |
| 50G-20A | 11 | 3.05 | 16 | 53 | 2900 | 1.1 | 2.5 | 34 |
| 50G-32 | 12.5 | 3.47 | 32 | 52 | 2900 | 3 | 2.5 | 57 |
| 50G-32A | 11 | 3.05 | 28 | 48 | 2900 | 2.2 | 2.5 | 48 |
| 50G-32B | 10 | 2.78 | 24 | 50 | 2900 | 1.5 | 2.5 | 44 |
| 50G-50 | 12.5 | 3.47 | 50 | 46 | 2900 | 5.5 | 2.5 | 91 |
| 50G-50A | 11 | 3.05 | 44 | 43 | 2900 | 4 | 2.5 | 66 |
| 50G-50B | 10 | 2.78 | 88 | 44 | 2900 | 3 | 2.5 | 57 |
| 50G-80 | 12.5 | 3.47 | 80 | 36 | 2900 | 11 | 2.5 | 137 |
| 50G-80A | 11 | 3.05 | 70 | 34 | 2900 | 7.5 | 2.5 | 92 |
| 50G-80B | 10 | 2.78 | 60 | 34 | 2900 | 5.5 | 2.5 | 85 |
| 50G-12.5(|) | 25 | 6.94 | 12.5 | 69 | 2900 | 1.5 | 3 | 40 |
| 50G-12.5(A) | 22 | 6.11 | 10 | 68 | 2900 | 1.1 | 3 | 36 |
| 50G-20(|) | 25 | 6.94 | 20 | 67 | 2900 | 3.O | 3 | 56 |
| 型号 Model | 流量 capacity | 扬程head | 效率 efficlency | 转速 speed | 电机功率 motor power | 允许气蚀余量 NPSH | 重量 welght | |
| m3/h | L/s | m | η(％) | r/min | KW | m | kg | |
| 50G-20(|)A | 22 | 6.11 | 16 | 63 | 2900 | 2.2 | 3 | 47 |
| 50G-32(|) | 25 | 6.94 | 32 | 63 | 2900 | 4 | 3 | 70 |
| 50G-32(|)A | 22 | 6.11 | 28 | 59 | 2900 | 3 | 3 | 61 |
| 50G-32(|)B | 20 | 5.56 | 24 | 61 | 2900 | 2.2 | 3 | 52 |
| 50G-50(|) | 25 | 6.94 | 50 | 57 | 2900 | 7.5 | 3 | 95 |
| 50G-50(|)A | 22 | 6.11 | 44.2 | 55 | 2900 | 5.5 | 3 | 88 |
| 50G-50(|)8 | 20 | 5.56 | 38 | 55 | 2900 | 4 | 3 | 63 |
| 50G-80(|) | 25 | 6.94 | 80 | 50 | 2900 | 15 | 3 | 165 |
| 50G-80(|)A | 22 | 6.11 | 70 | 47 | 2900 | 11 | 3 | 155 |
| 50G-80(|)B | 20 | 5.56 | 60 | 50 | 2900 | 7.5 | 3 | 110 |
| 65G-12.5 | 25 | 6.94 | 12.5 | 69 | 2900 | 1.5 | 3 | 41 |
| 65G-12.5A | 22 | 6.11 | 10 | 68 | 2900 | 1.1 | 3 | 37 |
| 65G-20 | 25 | 6.94 | 20 | 67 | 2900 | 3 | 3 | 56 |
| 65G-20A | 22 | 6.11 | 16 | 63 | 2900 | 2.2 | 3 | 47 |
| 65G-32 | 25 | 6.94 | 32 | 63 | 2900 | 4.5 | 3 | 71 |
| 65G-32A | 22 | 6.11 | 28 | 59 | 2900 | 3 | 3 | 62 |
| 65G-32B | 20 | 5.56 | 24 | 61 | 2900 | 2.2 | 3 | 53 |
| 65G-50 | 25 | 6.94 | 50 | 57 | 2900 | 7.5 | 3 | 97 |
| 65G-50A | 22 | 6.11 | 44.2 | 55 | 2900 | 5.5 | 3 | 90 |
| 65G-50B | 20 | 5.56 | 38 | 55 | 2900 | 4 | 3 | 65 |
| 65G-80 | 25 | 6.94 | 80 | 50 | 2900 | 15 | 3 | 166 |
| 65G-80A | 22 | 6.11 | 70 | 47 | 2900 | 11 | 3 | 156 |
| 65G-80B | 20 | 5.56 | 60 | 50 | 2900 | 7.5 | 3 | 111 |
| 65G-12.5(|) | 50 | 13.9 | 12.5 | 73 | 2900 | 3 | 3.5 | 59 |
| 65G-20(f) | 50 | 13.9 | 20 | 72.5 | 2900 | 5.5 | 3.5 | 88 |
| 65G-20(|)A | 44 | 12.2 | 16 | 72 | 2900 | 4.5 | 3.5 | 63 |
| 65G-32(|) | 50 | 13.9 | 32 | 71 | 2900 | 7.5 | 3.5 | 97 |
| 65G-32(|)A | 44 | 12.2 | 28 | 70 | 2900 | 5.5 | 3.5 | 90 |
| 65G-32(|)B | 40 | 11.1 | 24 | 69 | 2900 | 4 | 3.5 | 65 |
| 65G-50(|) | 50 | 13.9 | 50 | 67 | 2900 | 15 | 3.5 | 158 |
| 65G-50(|)A | 44 | 12.2 | 44 | 66 | 2900 | 11 | 3.5 | 148 |
| 65G-50(|)8 | 40 | 11.1 | 38 | 65 | 2900 | 7.5 | 3.5 | 103 |
| 65G-80(|) | 50 | 13.9 | 80 | 60 | 2900 | 22 | 3 | 233 |
| 65G-80(|)A | 44 | 12.2 | 70 | 57 | 2900 | 18.5 | 3.5 | 201 |
| 65G-80(|)B | 40 | 11.1 | 60 | 61 | 2900 | 15 | 3.5 | 183 |
| 80G-12.5 | 50 | 13.9 | 12.5 | 73 | 2900 | 3 | 3.5 | 59 |
| 80G-12.5A | 44 | 12.2 | 10 | 72 | 2900 | 2.2 | 3.5 | 50 |
| 80G-20 | 50 | 13.9 | 20 | 72.5 | 2900 | 5.5 | 3.5 | 89 |
| 80G-20A | 44 | 12.2 | 16 | 72 | 2900 | 4 | 3.5 | 64 |
| 80G-32 | 50 | 13.9 | 32 | 71 | 2900 | 7.5 | 3.5 | 97 |

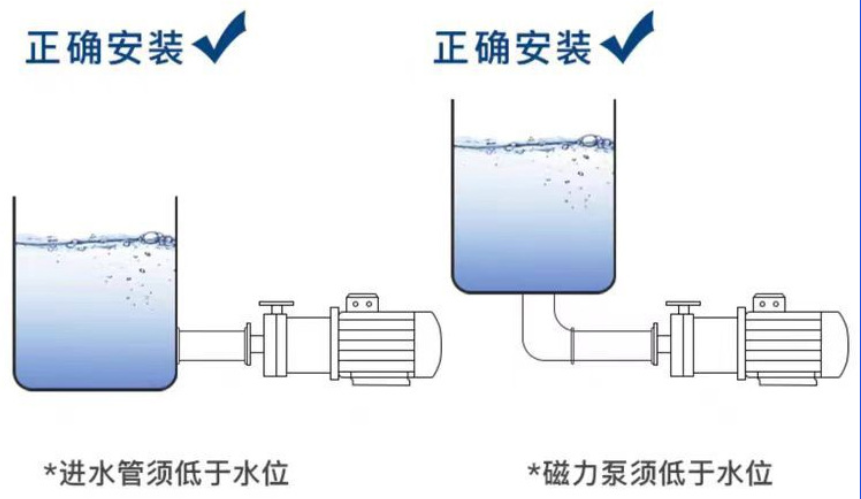

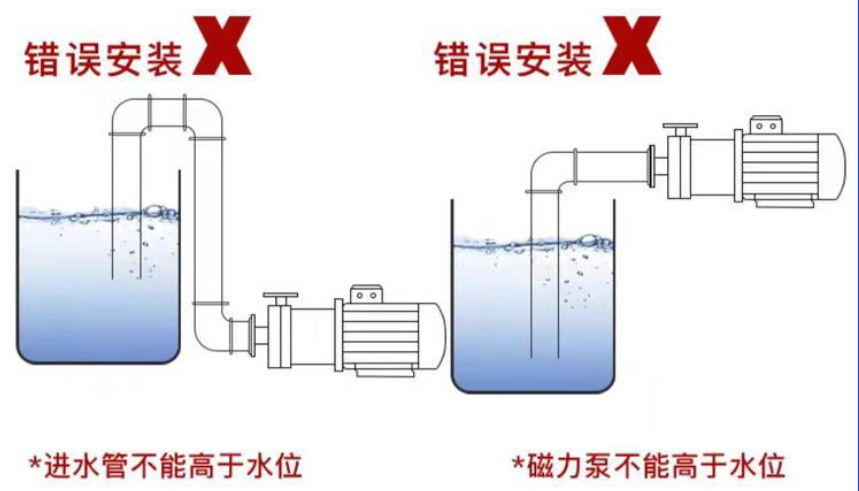

G型管道泵安装示意图
备注：如您需要G型管道泵外形尺寸图纸请直接联系我司技术人员免费索取，谢谢！
G型管道泵故障排除
| 故 障 | 原 因 | 排 除 方 法 |
| 1.水泵不出水 | 旋转方向不对，叶轮流量道堵塞。 | 调正旋转方向，疏通叶轮流道。 |
| 2.水泵流量不足 | 水泵部分淤塞，转速太低，总扬 程高于泵额定值，叶轮损坏。 | 清洗水泵及管子，更换叶轮，增加 水泵轴转速，调节出口阀。 |
| 3.出口压力不足 | 液体中有空气，转速太低，叶轮损 坏，出口阀开度过大 | 排除液体中空气，增加泵转速，更 换叶轮，调小出口阀。 |
| 4.泵消耗功率过 大(电机发热) | 转速过高；机械缺陷如运转间隙过 小，电机轴弯，螺栓松动等，泵在 太大的流量下工作即泵在远低于额 定扬程下工作。 | 降低转速，检查机械部分及时调整 处理，调正出口阀使泵在额定流量 和扬程附近工作。 |
| 5.水泵振动 | 管道系统支撑不好，叶轮部分堵塞 造成不平衡，产生气蚀，液体中有 空气。 | 检查泵支撑部门，拧紧螺母，疏通 叶轮使其平衡，排除空气。 |
| 6.水泵漏水 | 机械密封损坏，O型圈损坏，泵体 漏水。 | 更换机械密封及O型圈，焊接泵体漏 水处。 |
| 7.水泵嘈音过重 | 轴承过热缺油，水泵负荷过重。 | 轴承处加油，按4排除。 |
