ICB不锈钢冲压管道泵
- 品牌：壹泵阀
- 型号：ICB
- 压力/扬程：4~50米
- 工作温度：小于等于180度
- 连接方式：法兰、卡套
- 产品名称：ICB不锈钢冲压管道泵
- 通径/流量：1.6~100吨/每小时
- 材质：不锈钢SS304、SS304L、SS316、SS316L
- 驱动方式：电动
- 适用范围：水、热水、腐蚀性液体
- 产品概述
- 性能参数
- 尺寸重量
ICB不锈钢冲压管道泵
ICB型不锈钢国际标准冲压管道离心泵（简称：ICB不锈钢冲压管道泵）是上海美言壹泵阀根据国内行业早期引进的日本技术，采用最先进的冲压、拉伸、弯曲、胀行、整形、焊接、抛光等工艺而生产的单级单吸管道离心泵，它的问世，开创了水泵制造业的一场重大变革。
ICB不锈钢冲压管道泵采用的不锈钢材质由含有铬、镍等元素的不锈钢合金制成，能够抵御氧化、酸蚀和盐腐蚀等恶劣环境，具有优异的耐腐蚀性能。不锈钢材料通过冲压工艺制造，具有较高的强度和韧性，能够承受较高的冲击和振动负荷，适用于多种应用场景。另外不锈钢材料在高温和低温环境下具有良好的机械性能，能够在极端工作条件下保持较好的稳定性。不锈钢材料具有优良的可塑性和可加工性，能够通过各种冲压工艺制造出复杂的形状和结构，并可进行切削、焊接、冷热加工等多种加工操作。不锈钢材质的主要特点：304不锈钢具有良好的耐腐蚀性和适中的强度，广泛应用于食品加工、医疗设备等领域。316不锈钢含有钼元素，具有更好的耐腐蚀性和高温强度，常用于化工、海洋工程等领域。316L不锈钢低碳版本，具有更好的焊接性和耐腐蚀性，适用于对焊接性能要求较高的场合。
ICB型不锈钢冲压管道泵产品图
ICB不锈钢冲压管道泵具有如下优点：
1、高效节能：由于该泵设计更为合理，流道更为光洁，因此同比效率高出8%，能耗降低20%以上。
2、质优价廉：该泵的性能好于不锈钢泵，价格相当于铸铁泵。
3、经久耐用：由于轴封采用耐磨性极好的材质，轴承全部进口。因此，该泵的寿命同比高出一倍以上，而噪音特别轻。
4、结构轻巧：该泵重量仅为铸造泵的1/8‘节约空间1/2以上。
5、表面光洁：由于采用抛光工艺，泵体表面光洁如镜。
ICB不锈钢冲压管道泵采用标准
标记性能及尺寸符合GB5662-85标准，等同于ISO2858-77进出口法兰符合GB919-88标准，技术条件符合GB5657-85标准。
ICB不锈钢冲压管道泵用途
ICB不锈钢冲压管道泵可广泛用于油脂、食品、饮料、医药卫生、电力、纺织、印染、水处理、环保、楼宇供水、锅炉给手等行业，输送温度不超过180℃的液体介质。
ICB不锈钢冲压管道泵技术条件
1、设计压力：1．0MPa
2、工作温度-40℃-180℃
3、机械密封材料静环：(陶瓷/碳化硅、碳化钨)
动环： (石墨/碳化硅/碳化钨)
密封圈：(丁腈胶/三元乙丙胶/氟胶/四氟)

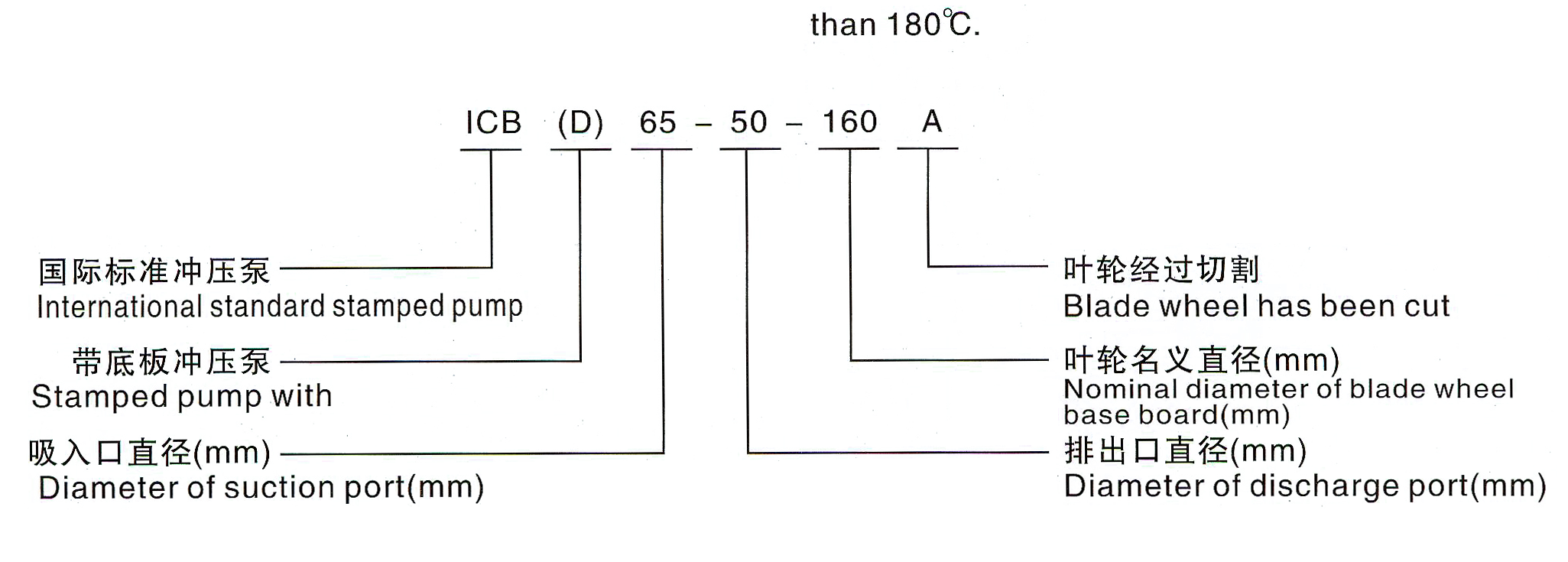

ICB不锈钢冲压管道泵型号说明
ICB不锈钢冲压管道泵技术参数
| 型号Model | 叶轮形式impellerform | 流量Capacitym3/h | 扬程Headm | 转速Apeedrpm | 效率%Efficiency | 配套电机功率(kw)motorPower | 气蚀余量NPSHr(m) | |
| lCB | ICB(D) | |||||||
| ICB20-12-125 | O | 1.6 | 20 | 2900 | 47 | 0.37 | 3.5 | |
| ICB20-12-160 | O | 1.6 | 30 | 41 | 0.37 | 3.8 | ||
| A | 1.2 | 24 | 40 | 0.55 | ||||
| ICB32-25-125 | O | 3.2 | 20 | 45 | 0.55 | 3.5 | ||
| ICB32-25-160 | O | 32 | 30 | 40 | 0.9 | 3.8 | ||
| A | 2.5 | 24 | 39 | 0.75 | ||||
| ICB50-25-125 | O | 6.3 | 20 | 61 | 1.5 | 1.5 | 2 | |
| A | 5 | 15 | 60 | 1.1 | 1.1 | |||
| lCB50-25-160 | O | 6.3 | 32 | 57 | 2.2 | 3 | 2 | |
| A | 5 | 25 | 56 | 1.5 | 2.2 | |||
| ICB50-25-200 | O | 6.3 | 50 | 49 | 4 | 5.5 | 2 | |
| A | 5 | 40 | 48 | 3 | 4 | |||
| ICB50-32-125 | O | 12.5 | 20 | 63 | 1.5 | 2.2 | 2 | |
| A | 10 | 15 | 62 | 1.1 | 1.5 | |||
| ICB50-32-160 | O | 12.5 | 32 | 58 | 2.2 | 3 | 2 | |
| A | 10 | 25 | 57 | 1.5 | 2.2 | |||
| ICB50-32-200 | O | 12.5 | 50 | 50 | 4 | 5.5 | 2 | |
| A | 10 | 40 | 49 | 3 | 4 | |||
| ICB65-50-125 | O | 25 | 20 | 72 | 22 | 3 | 2 | |
| A | 20 | 15 | 71 | 1.5 | 2.2 | |||
| ICB65-50-160 | O | 25 | 32 | 70 | 4 | 5.5 | 2 | |
| A | 20 | 25 | 69 | 3 | 4 | |||
| ICB65-40-200 | O | 25 | 50 | 64 | 7.5 | 7.5 | 2 | |
| A | 20 | 40 | 63 | 5.5 | 7.5 | |||
| lCB80-65-125 | O | 50 | 20 | 78 | 4 | 5.5 | 2 | |
| A | 40 | 15 | 77 | 3 | 4 | |||
| ICB80-65-160 | O | 50 | 32 | 75 | 7.5 | 7.5 | 2 | |
| A | 40 | 25 | 74 | 5.5 | 7.5 | |||
| ICB80-50-200 | O | 50 | 50 | 73 | 11 | 15 | 2 | |
| A | 40 | 40 | 72 | 9 | 11 | |||
| ICB100-80-125 | O | 100 | 20 | 76 | 9 | 11 | 2 | |
| A | 80 | 15 | 75 | 7.5 | 7.5 | |||
ICB不锈钢冲压管道泵技术参数2
| 型号Model | 叶轮形式impellerform | 流量Capacitym3/h | 扬程Headm | 转速Apeedrpm | 效率%Efficiency | 配套电机功率(kw)motorPower | 气蚀余量NPSHr(m) | |
| ICB | ICB(D) | |||||||
| ICB20-12-125 | O | 3.2 | 5 | 53 | 0.37 | 0.37 | ||
| A | 2.5 | 4 | 51 | 0.37 | 0.37 | 1.7 | ||
| ICB50-25-160 | O | 3.2 | 8 | 47 | 0.55 | 0.55 | ||
| A | 2.5 | 62 | 43 | 0.37 | 0.37 | 1.7 | ||
| ICB50-25-200 | O | 3.2 | 12.5 | 41 | 0.75 | 0.75 | ||
| A | 2.5 | 10 | 39 | 0.55 | 0.55 | 1.7 | ||
| ICB50-32-125 | O | 6.3 | 5 | 55 | 0.55 | 0.55 | ||
| A | 5 | 4 | 53 | 0.37 | 0.37 | 1.7 | ||
| ICB50-32-160 | O | 6.3 | 8 | 49 | 0.55 | 0.55 | ||
| A | 5 | 62 | 45 | 0.55 | 0.55 | 1.7 | ||
| ICB50-32-200 | O | 6.3 | 12.5 | 43 | 0.75 | 0.75 | ||
| A | 5 | 10 | 41 | 0.55 | 0.55 | 1.7 | ||
| ICB65-50-125 | O | 12.5 | 5 | 64 | 0.55 | 0.55 | ||
| A | 10 | 4 | 58 | 0.55 | 0.55 | 1.7 | ||
| ICB65-50-160 | O | 12.5 | 8 | 62 | 0.75 | 0.75 | ||
| A | 10 | 6.2 | 60 | 0.55 | 0.55 | 1.7 | ||
| ICB65-40-200 | O | 12.5 | 12.5 | 55 | 1.1 | 1.1 | ||
| A | 10 | 10 | 54 | 0.75 | 0.75 | 1.7 | ||
| ICB80-65-125 | O | 25 | 5 | 71 | 0.75 | 0.75 | ||
| A | 20 | 4 | 67 | 0.55 | 0.55 | 2 | ||
| ICB80-65-160 | O | 25 | 8 | 70 | 1.5 | 1.5 | ||
| A | 20 | 6.2 | 64 | 1.1 | 1.1 | 2 | ||
| ICB80-50-200 | 0 | 25 | 12.5 | 69 | 2.2 | 2.2 | ||
| A | 20 | 10 | 62 | 1.5 | 1.5 | 2 | ||
| ICB100-80-125 | O | 50 | 5 | 71 | 1.5 | 2.2 | ||
| A | 40 | 4 | 68 | 1.1 | 1.5 | 2 | ||

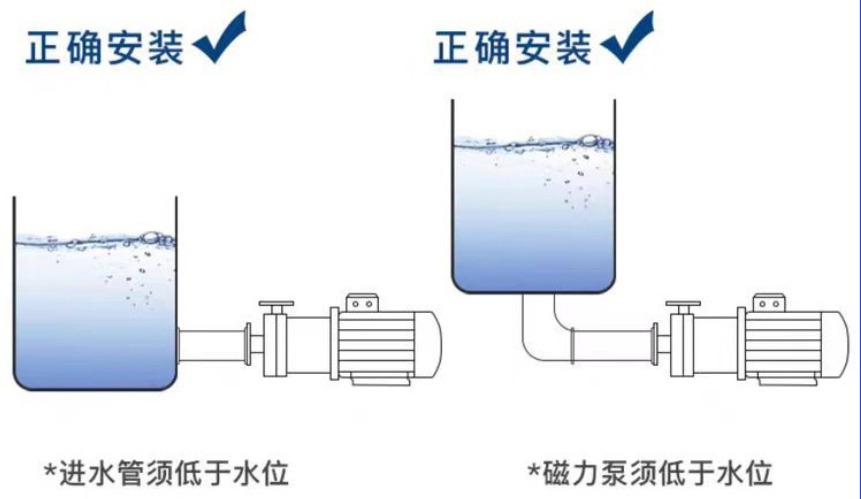

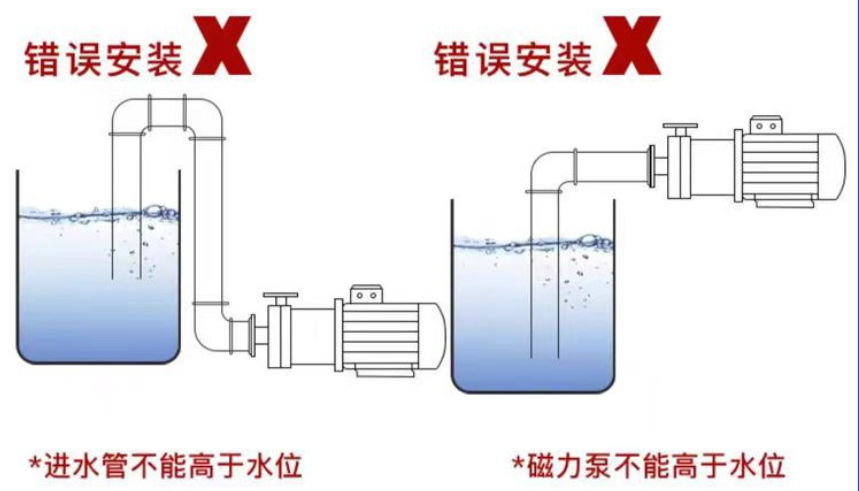

ICB不锈钢冲压管道泵安装示意图
备注：如果您需要ICB不锈钢冲压管道泵安装尺寸图纸请直接联系我司技术人员免费索取，谢谢！
