IGF、LGF、GDF衬氟管道泵

IGF、KGF、GDF衬氟管道泵

IGF、KGF、GDF系列衬氟管道泵是单级单吸立式管道离心泵，进出口相同并在同一直线上，IGF、衬氟管道泵系列过流部件全部紧衬氟塑料。耐强酸强碱等强腐蚀性化学溶液，流量6.3-100m3/h,扬程20-50m,功率1.5-30kw,供用户自由选用。上海美言壹泵阀生产的该泵主要由电机和泵两部分组成。电机为派生立式电机：泵由壳体、叶轮、机械密封等零件组成。其连接过程为：电机①的加长轴上连装机械密封④、叶轮③、并用垫圈⑤和螺母⑥紧固；泵体②和电机端盖之间加一"O"型密封圈，然后用螺栓将两者联接牢固：泵与电机之间用密封挡水圈隔开，以防水外漏时，能保护电机安全运行。

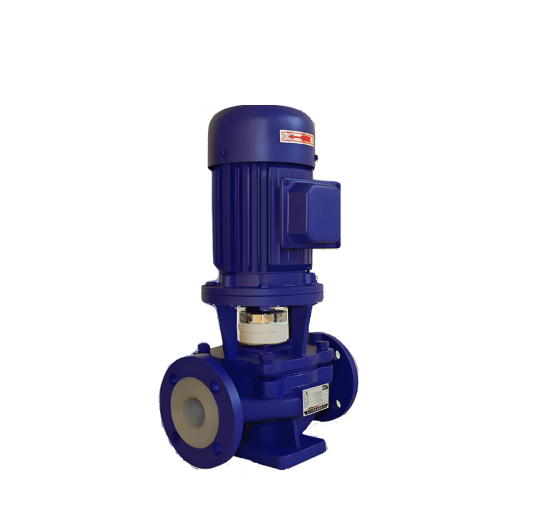

                             IGF、KGF、GDF系列衬氟管道泵产品图

IGF、KGF、GDF衬氟管道泵设计特点

IGF、KGF、GDF系列衬氟管道泵是单级单吸立式结构离心泵，进出口相同并在同一直线上。GDF系列过流部件全部紧衬氟塑料。IGF、GDF系列衬氟管道泵采用目前最为先进的外装式四氟波纹管机械密封，对于输送含杂质颗粒介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封，所以用户选型时需考虑到介质中的固体含量。

IGF、KGF、GDF系列衬氟管道泵是我司生产的泵密封采用负压装置的少有产品，能替代各种卧式离心泵，耐腐耐磨不泄漏。安装方便，广泛适用各种行业需求，填补了国内空白。材质：F46、F4、PVDF、PTFE、UHMWPE、RPP等。

IGF、KGF、GDF系列型管道泵是为增压送液，解决管道压力过低而研制的新式立式单级管道离心泵，比目前应用的卧式离心泵具有很大的优越性。由于采用先进的机械密封，电机主轴直接安装叶轮，故有漏损少、效率高、耗电省、结构紧凑、体积小、重量轻、装修方便，并可根据扬程与流量的需要采用并串联使用等特点。该泵作为常规离心泵的换代产品，代替了多种老式泵，目前已广泛应用于各行业，已成普遍趋势。

IGF、KGF、GDF衬氟管道泵型号说明

IGF、KGF、GDF型号是同类型衬氟管道泵的不同型号称谓，三种型号的泵在实际应用上没有实质性的区别，只不过是各自厂家的名称叫法不同。

IGF、KGF、GDF衬氟管道泵用途

IGF、GDF系列衬氟管道泵使用范围：衬氟管道泵适用于-85℃~+120℃温度的条件下，长期输送任意浓度的酸、碱液、氧化剂及其他腐蚀性液体。广发用于石油、化工、冶金、电力、造纸、烟气脱硫、除尘、食品制药和合成纤维等部门。

IGF、KGF、GDF衬氟管道泵使用范围

1、进口管水压不大于3公斤/厘米²,不小于0.1公斤/厘米°。

2、介质温度：-20~220度。

3、周围环境温度不超过+45℃。

注意：选用时应按使用介质的情况选择相应的型号：对于特殊介质，订货时应特别注明，以便厂家帮助选择或特殊加工。

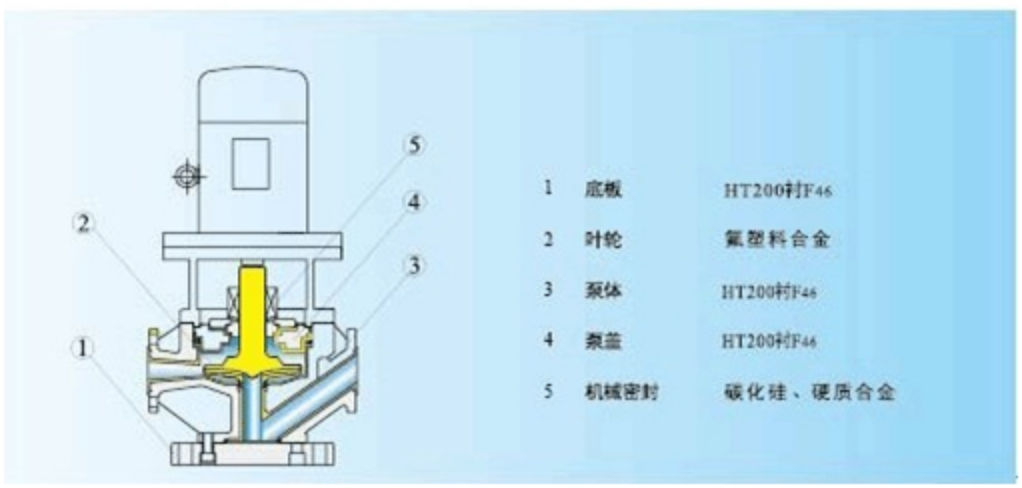

IGF、KGF、GDF衬氟管道泵外形结构图

外形结构图零部件名称及材质说明：1、底板：HT200衬F46；2、叶轮：氟塑料合金；3、泵体：HT200衬F46；4、泵盖：HT200衬F44；5、机械密封：碳化硅、硬质合金
