ISW、ISWR、ISWH、ISWY、ISWHY卧式管道泵

ISW、ISWR、ISWH、ISWY、ISWHY卧式管道泵

ISW、ISWR、ISWH、ISWY、ISWHY、型系列是单级单吸卧式管道离心泵（简称：ISW卧式管道泵）系根据IS型、IR型离心泵之性能参数，参照ISO2858标准，采用国内优秀水力模型优化设计而成，是理想的新一代高效节能卧式泵产品。在ISW卧式管道泵的基础上，又通过升级各种原材料材质以及主要零部件的升级，变化出更多的如ISW基础型卧式管道泵、ISWR型卧式热水管道泵、ISWH型卧式化工管道泵、ISWY型卧式管道油泵、ISWHY型卧式防爆化工泵系列单级单吸卧式管道泵产品，上海美言壹泵阀出品的卧式管道泵系列适用于工业和城市给排水、园林喷灌、消防增压、暖通制冷循环以及冶金、化工、纺织、造纸、石油、电力、食品制药和合成纤维、汽油、煤油、柴油等油类产品或易燃、易爆液体、腐蚀性液体等各行各业的主要管道设备中。

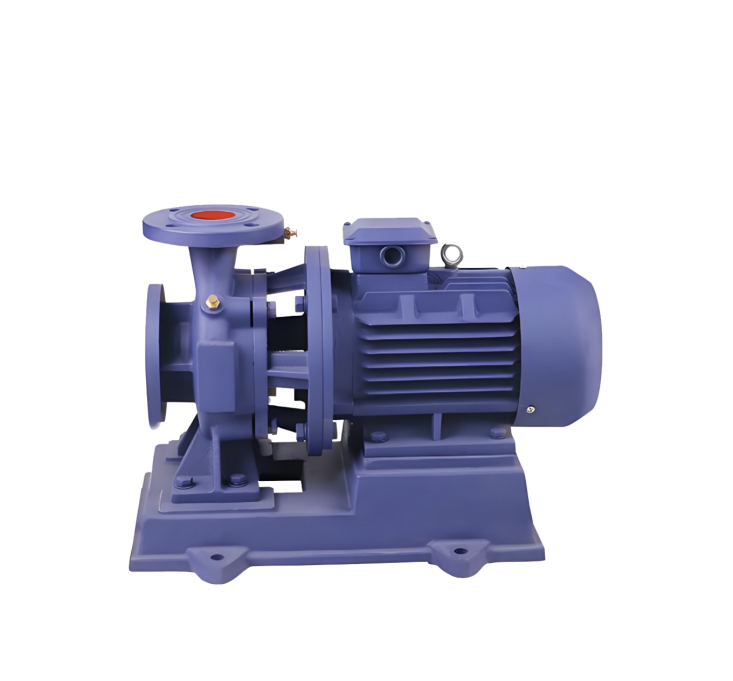

                ISW、ISWR、ISWH、ISWY、ISWHY型卧式管道泵产品图

ISW、ISWR、ISWH、ISWY、ISWHY卧式管道泵特点

1、 结构紧凑，该系列泵为卧式结构，机泵一体、外型美观、占地面积少，与普通卧式泵比较，占地面积减少30%。如采用IP54户外电机则无需泵房，可置于户外使用。

2、 运行平稳、噪音低、组件同心度高。电机和泵直联，简化了中间结构，增加了运行的平稳性，叶轮具有极好的动静平衡，运行时无振动、低噪音，延长了轴承的使用寿命，改善了使用环境。

3、 轴封采用优质机械密封，动、静环由硬质合金制成，耐磨损、无泄漏、使用寿命长。

4、 采用先进水力模型，具有效率高，性能好等特点。

5、 结构独特，泵体下侧设有放水孔，进、出口法兰设有取压孔，能确保泵的正常使用和维护。

6、 该系列卧式泵进口为水平方向，出口为垂直向上结构，便于管路布置。

ISW、ISWR、ISWH、ISWY、ISWHY卧式管道泵用途

1、ISW型卧式清水泵，供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、船用、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度不超过80℃。

2、ISWR型卧式热水循环泵适用于能源、冶金、木材加工、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖     系统，使用温度不超过120℃。

3、ISWH型卧式化工离心泵适用于石油、化工、冶金、     电力、造纸、食品制药和合成纤维等行业输送有腐蚀性的液体。使用温度为-20℃～+120℃。

4、ISWY型卧式防爆油泵适用于石油、轻纺、化工、机械等行业输送易燃、易爆液体，被输送介质温度不超过120℃。

5、ISWHY型卧式不锈钢防爆型化工离心泵，适用于输送易燃、易爆性化工液体。

6、ISWD、ISWRD、ISWHD、ISWYD、ISWHYD型卧式低转速离心泵，适应环境噪声要求较高的场合，尤其适用空调系统冷冻水、冷却水循环及末端增压。

ISW、ISWR、ISWH、ISWY、ISWHY卧式管道泵工作条件

1、 泵系统最高工作压力为1.6MPa，即泵吸入口压力+泵扬程≤1.6MPa（泵系统工作压力高于1.6MPa时，应在订货时另行提出，以便在制造时泵的过流部件和联接部件采用铸钢）。

2、 输送介质为清水或物理化学性质类似清水的其他液体（输送介质带有细小颗粒时，应在订货时另行提出，以便装配耐磨式机械密封）。

3、 周围环境温度不超过40℃，海拔高度不超过1000m，相对湿度不超过95%。

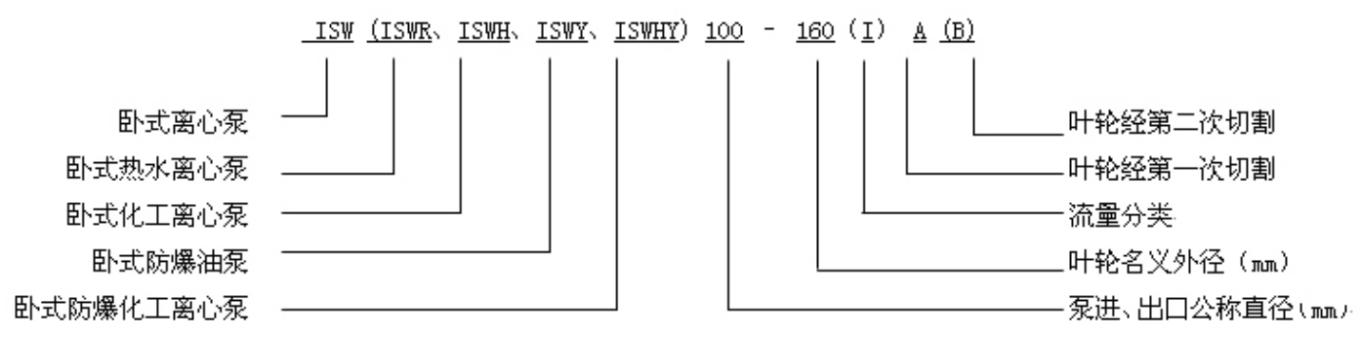

ISW、ISWR、ISWH、ISWY、ISWHY卧式管道泵型号意义

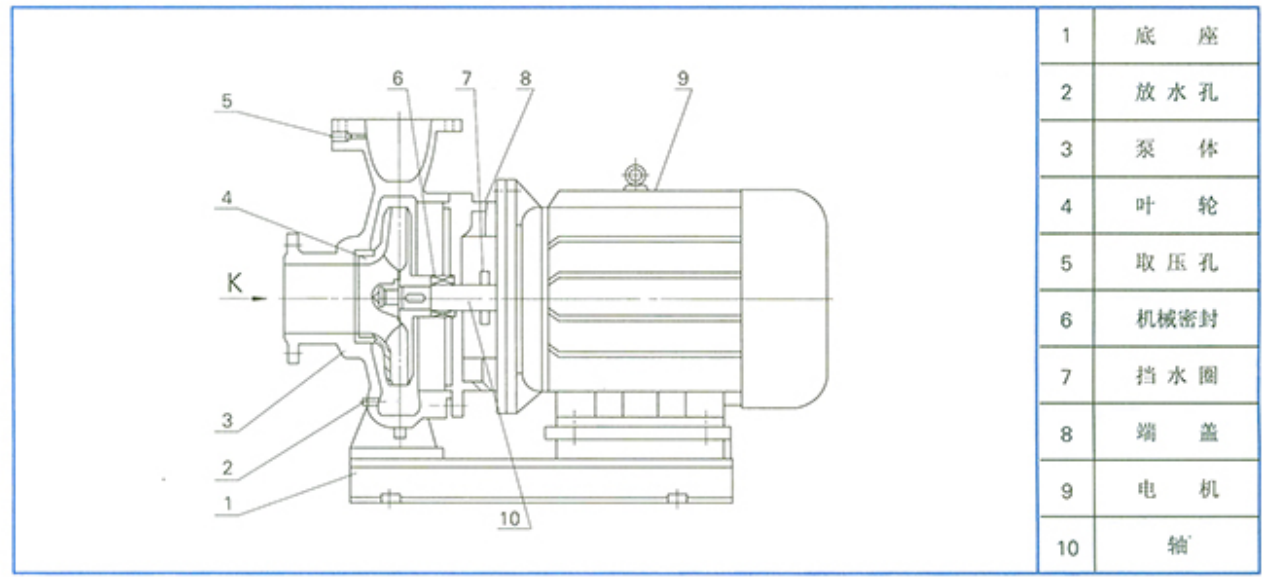

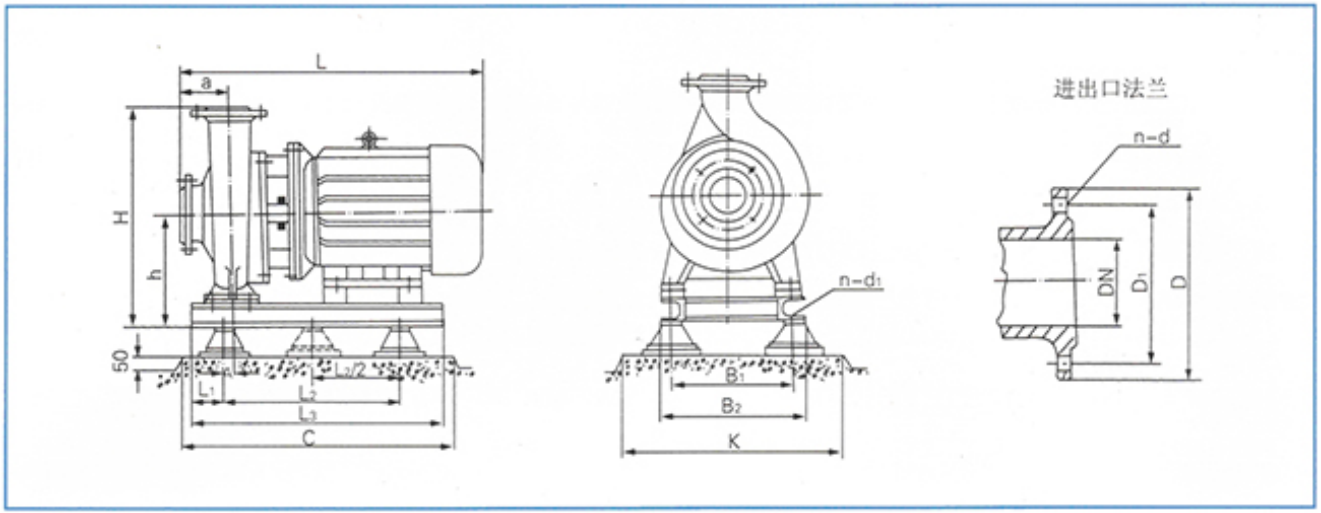

ISW、ISWR、ISWH、ISWY、ISWHY卧式管道泵外形结构图及结构说明

结构见图。该机组由泵。电机和底座三部分组成。泵结构包括泵体、叶轮、泵盖、机械密封等零部件组成。泵为单级单吸卧式离心泵，泵体和泵盖两部分是从叶轮背面处剖分的，即为后开门结构形式。大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，以平衡作用在转子上的轴向力。泵进口为轴向水平吸入，出口为垂直向上布置。泵和电机同轴，电机轴伸端采用双角接触球轴承结构可部分平衡泵的残余轴向力。泵与电机直联，安装时无需校正，具有共同底座，并用JG型隔振器进行隔振。
