SLG、SLGR、SLGH、SLGY、SLGD水冷型低噪音管道泵

SLG水冷型低噪音管道泵

SLG水冷型低噪音管道泵产品概述

SLG水冷型低噪音管道泵系采用IS（ISG）泵的性能参数，结合立式泵的优点，对ISG型泵电机部件进行改进设计制造的新一代立式低噪音屏蔽式管道离心泵，性能符合国家GB/T53058-93标准。是替代IS（及IH、IR型）、DL、ISG、小型双吸泵等常规泵的新型产品。

根据流体介质及使用温度、使用环境的不同，设计制造成同参数的SLGH型水冷低噪音化工泵，SLGH型水冷低噪音热水泵，SLGY型水冷低噪音油泵。

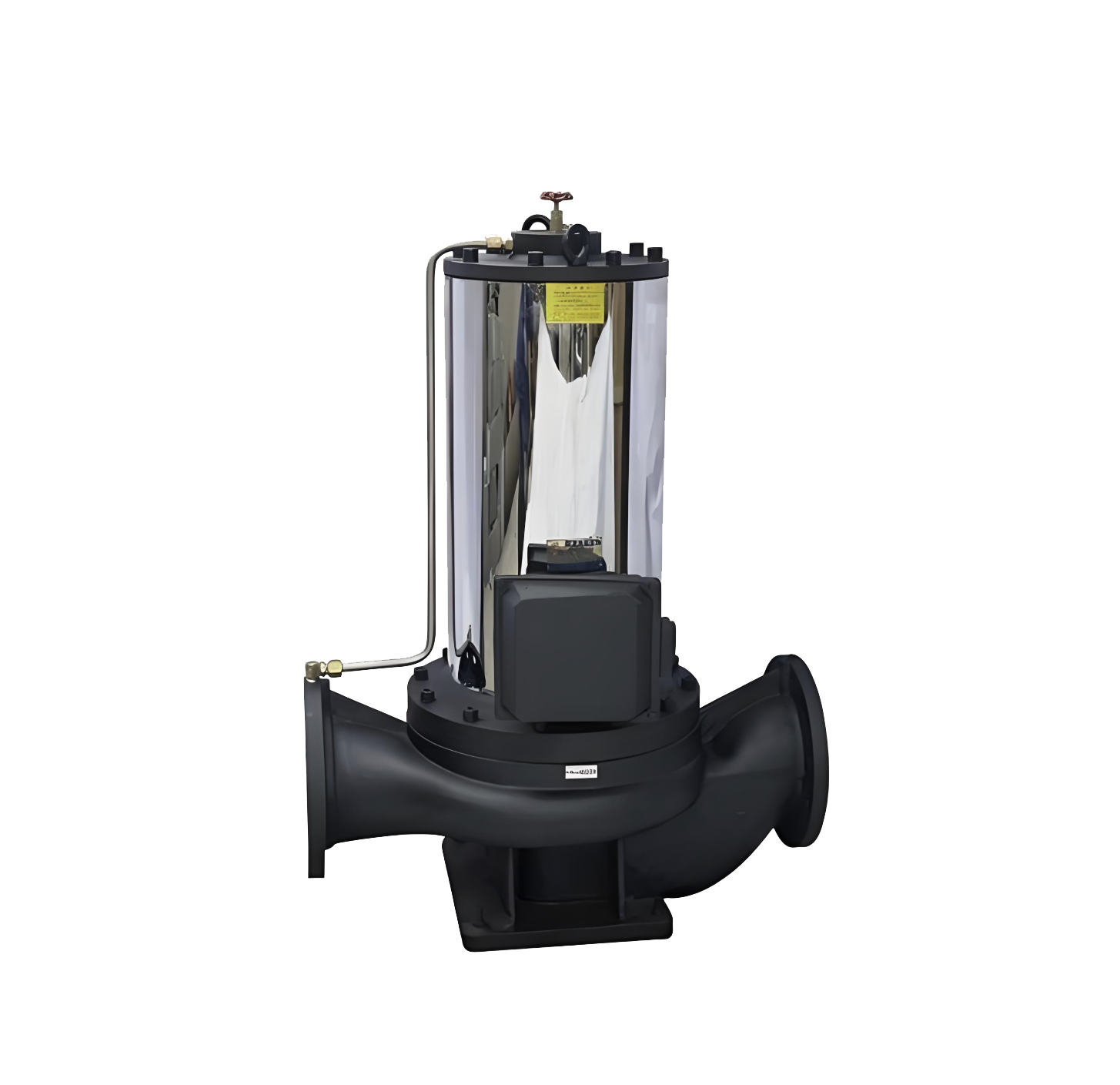

                                    SLG水冷型低噪音管道泵产品图

SLG水冷型低噪音管道泵产品特点

1、 电机由泵自循环水冷却，代替风扇冷却，冷却效果好、噪音低、延长电机寿命。

2、 占地面积大幅度减小，节约基建投资约30~60%。

3、 电机与泵同轴，简化了中间联接结构，且叶轮具有良好的动静平衡性，因此运行平稳可靠、振动小、噪音低。

4、 安装方便。进出口法兰相同，且在同一条水平线上。

5、 无泄漏。采用耐腐蚀机械密封，无填料密封严重的渗漏问题，确保运行场地干净整洁。机械密封使用寿命达10000小时以上。

6、 适用性广。流量范围从1.5~2650m³/h，扬程从7.5~150M，口径从40~500mm，分常规流量型、扩流型；基本型、切割型共240种规格。

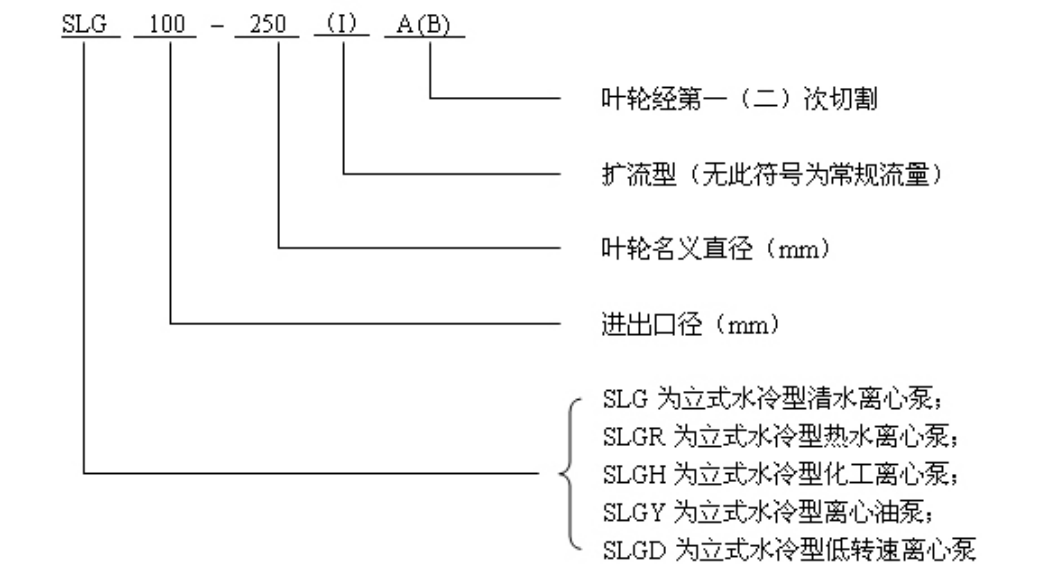

SLG水冷型低噪音管道泵型号意义

SLG水冷型低噪音管道泵工作条件

1、 泵口径在150mm以下（包括150mm）系统最高工作压力为1.6AMPa；泵口径在150mm以上系统最高工作压力为1.3Mpa。即泵出口压力=（泵入口压力+泵扬程）≤系统压力。当系统工作压力大于1.6AMPa时，在订货时敬请特别提出，以便制造时使用铸钢（不锈钢）。

2、 清水型泵工作介质为温度不超过80℃的清水或物理化学性质类似清水的其它液体。

3、 环境温度不超过40℃，相对湿度不超过95%。

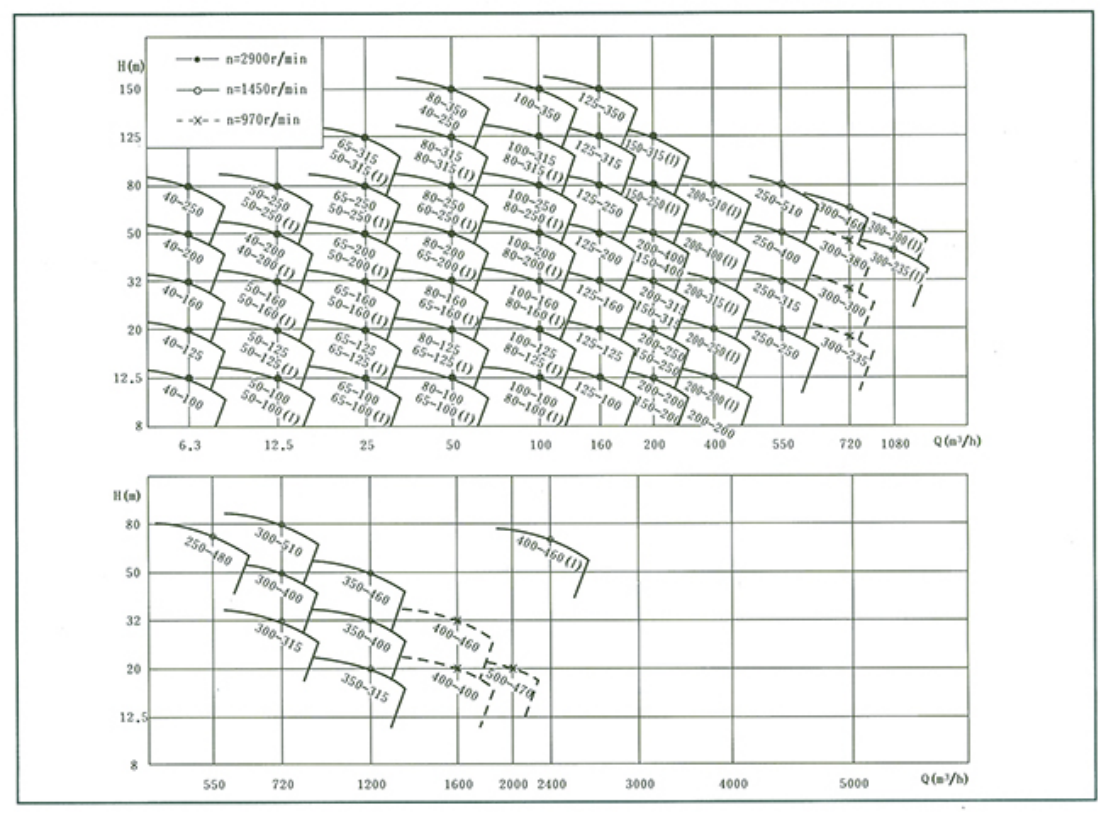

SLG水冷型低噪音管道泵性能参数范围

进出口直径：DN=40~500mm

流量（额定点）：1.5~2650m³/h

扬程（额定点）：7.5~150M

SLG水冷型低噪音管道泵主要零件材质

SLG水冷型低噪音管道泵主要用途

1、 SLG（清水型）供输送清水或物理化学性质类似清水的其它液体之用。介质温度80℃以下。适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离输水等。

2、 SLGR热水型供输送温度不超过120℃的清水之用。适用于车格式及企事业单位的供热系统的供暖及热水增压、循环、输送等生产工艺供热系统，如电站、热电站、余热利用、冶金、化工、纺织、造纸等行业和工业锅炉。

3、 SLGH化工型供输送温度-20~120℃的不含固体颗粒具有腐蚀性、粘度类似于水的液体之用。适用于轻纺、石油、化工个、冶金、电力、造纸、食品、制药等行业。

4、 SLGY型防爆油泵适用于石油、化工、轻纺、机械等行业输送无腐蚀、易燃、易爆液体。介质温度-20~120℃。

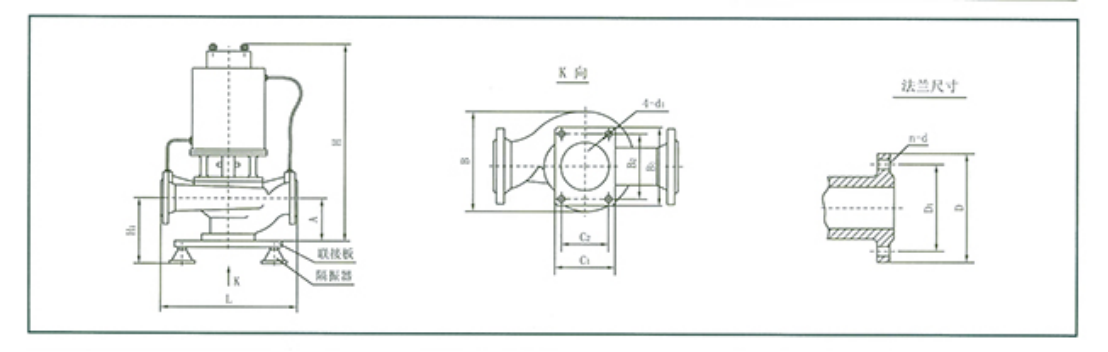

SLG水冷型低噪音管道泵外形结构图

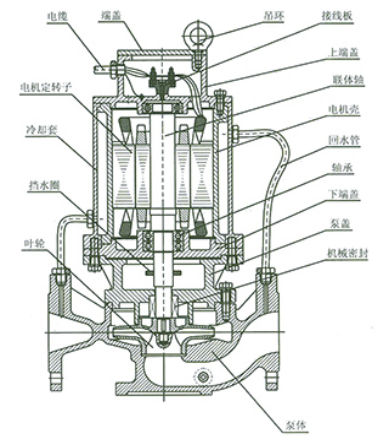

SLG水冷型低噪音泵结构如图。机组由水冷电机与泵组成，机泵一体结构，电机与泵同轴。电机采用泵介质进行循环冷却，改变电机用风冷方式，同时由于电机外壳加有冷却套，使电机内部产生的噪音得到有效降低。电机部件主要有定转子部件、冷却套、回水管，上端盖等组成。泵主要由泵体、叶轮、泵盖、机械密封等组成。泵进出口在统一水平轴线上，便于管道连接布置，泵内具有平衡轴向力系统，使泵运行时轴向力降至最低，剩余轴向力由电机内轴承承受。泵设有放气孔、放水孔及底座，便于安装使用。
