IHG化工管道泵产品概述

IHG型系列单级单吸不锈钢化工管道离心泵（简称：IHG化工管道泵）是上海美言壹泵阀科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用IRG热水管道泵、GRG高温管道泵、IHG耐腐蚀性不锈钢化工管道泵，YG管道油泵。该单级单吸管道离心泵系列产品具有高效节能，噪音低、性能。可靠等优点。符合最新国家机械部JB/T53058-93的标准要求。产品按国际ISO2858兆年设计制造。曾通过国家机械工业部管道泵产品统检合格。

IHG型系列不锈钢化工管道泵采用不锈钢铸件材质由含有铬、镍等元素的不锈钢合金制成，能够抵御氧化、酸蚀和盐腐蚀等恶劣环境，具有优异的耐腐蚀性能。不锈钢铸件通过铸造工艺制造，具有较高的强度和韧性，能够承受较高的冲击和振动负荷，适用于多种应用场景。另外不锈钢铸件在高温和低温环境下具有良好的机械性能，能够在极端工作条件下保持较好的稳定性。不锈钢铸件具有优良的可塑性和可加工性，能够通过各种铸造工艺制造出复杂的形状和结构，并可进行切削、焊接、冷热加工等多种加工操作。不锈钢铸件的主要特点：304不锈钢具有良好的耐腐蚀性和适中的强度，广泛应用于食品加工、医疗设备等领域。316不锈钢含有钼元素，具有更好的耐腐蚀性和高温强度，常用于化工、海洋工程等领域。316L不锈钢低碳版本，具有更好的焊接性和耐腐蚀性，适用于对焊接性能要求较高的场合。

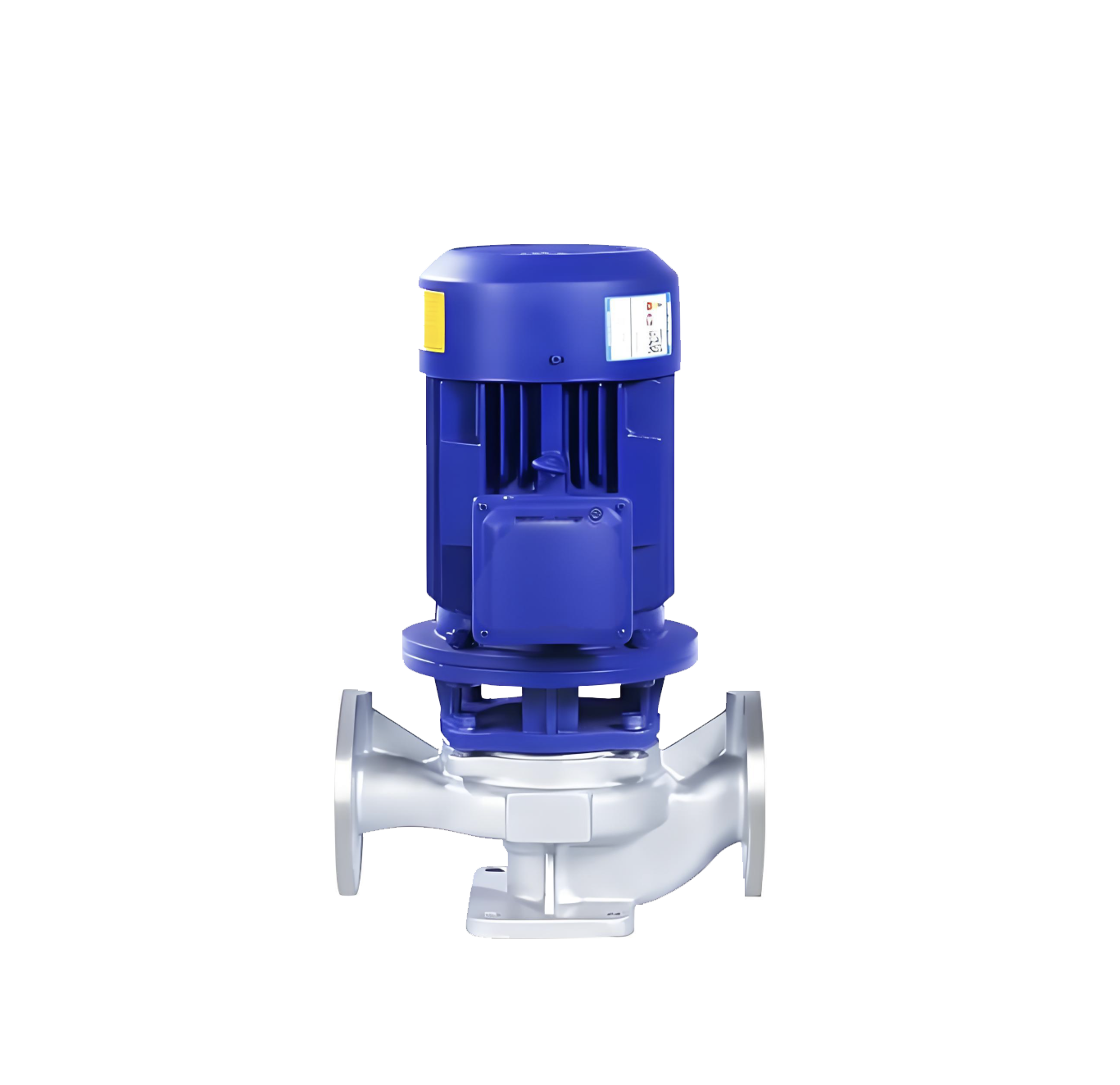

                                     IHG化工管道泵产品图

IHG化工管道泵特点

1、 泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路这中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

2、 叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。

3、 轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封合采用硬质合金材质，耐磨密封，能有效地增长机械密封地使用寿命。

4、 安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、 可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、 可根据管路布置的要求采用泵的竖式和横式安装。

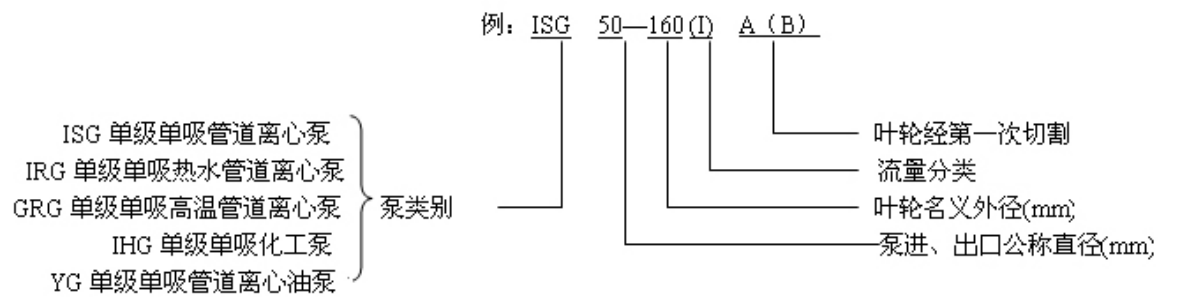

IHG化工管道泵型号意义

IHG化工管道泵用途

1、 IHG型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～120℃。

IHG化工管道泵工作条件

1、 吸入压力≤1.0MPa，或泵系统最高工作压力≤1.6MPa，即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出。以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、 环境温度＜40℃，相对温度＜95％。

3、 所输送介质中固体颗粒体积含量不超过单位体积的0.1％，粒度＞0.2mm。

注：如使用记者为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

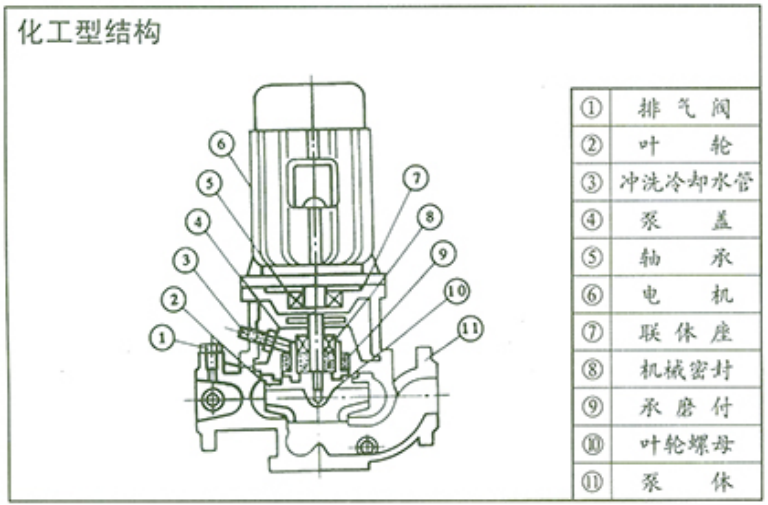

IHG化工管道泵结构图

IIHG化工管道泵结构说明：

① 机械密封前置油承磨付，泵盖上设有密封冷却，冲洗孔，适用于抽送记者易挥发，或结晶的场合，延长在介质含微小颗粒时机械密封的使用寿命。

② 泵与电机轴承组合配置，保证轴运转精度，提高了密封的可靠性，

③ 机械密封采用硬质合金材质。
