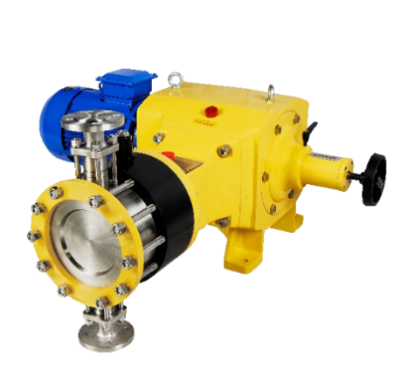

YYD液压隔膜加药计量泵

YYD液压隔膜加药计量泵性能参数

YYD液压隔膜加药计量泵材质化学防腐性能表

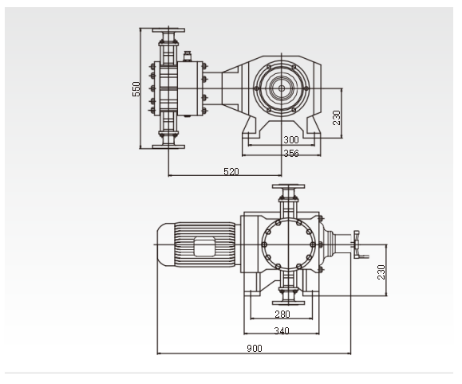

YYD液压隔膜加药计量泵外形尺寸图

YYD液压隔膜加药计量泵维护及拆装

1.维护

传动箱、液压油箱内应保持指定的油位，不应过多或过少。润滑油和液压油应干净无杂质， 并按下表周期进行更换：

更换润滑油期限

使用期限 换油周期

3～6个月 每3个月

6个月以后 每6个月

泵运转2000～3000小时以后，应拆开检查内部零件，进行检修和更换易损件。

泵若长期停用，应将液缸内的介质排净放干，并把表面清洗干净，外露加工表面需涂防锈油。存放期内泵应置于干燥处，并加罩遮盖。

2.拆卸与装配

2.1柱塞式计量泵液力端的拆卸

把柱塞移向前死点，将柱塞从十字头拆出，在拆下吸排管法兰后，卸下松套法兰螺母，将液力端全部从机座上拆下来，然后按以下顺序全部拆出液缸内各件：

（A）拉出柱塞，拆下填料压盖，取出填料密封、水封圈和柱塞衬套；

（B）拆下吸排法兰，依次取下阀套、阀球、阀座。

2. 2隔膜式计量泵液力端的拆卸

拧开托架底处的内六角螺塞，放掉托架内的液压油，盘动电机联轴器，把活塞移向前死点，将活塞从十字头上拆出，将液力端从机座上拆下来然后按以下顺序拆下液力端各部分：

（A）拆下安全放气阀和补偿阀；

（B）拆下进出口压阀法兰，依次取出阀套、阀球、阀座；

（C）拧开缸盖上的固定螺母，拆下缸盖，依次取出隔膜；

（D）拆下缸体与托架的螺栓，取下缸体、柱塞、液缸，再取下限位阀组件。

（E）卸下托架与传动箱的联接螺母，取下托架。2.3装配按下列顺序进行：

（A）按柱塞泵液力端拆卸顺序的逆序装在传动机座上；

（B）按隔膜式计量泵液力端拆卸顺序的逆序装在传动机座上。调节好补油阀组和安全放气阀组，在装放气安全阀前，加足液压油，使液压腔内的气体排掉。联轴器试转时，应运转自如，无卡阻现象。
