YZX小型不锈钢柱塞计量泵

  • 品牌：壹泵阀
  • 型号：YZX
  • 压力/扬程：0.5~50Mpa
  • 工作温度：-30℃～100℃
  • 连接方式：接管套
  • 产品名称：YZX小型不锈钢柱塞计量泵
  • 通径/流量：2~220L/H
  • 材质：不锈钢304、不锈钢316
  • 驱动方式：电动
  • 适用范围：高粘度介质，不推荐适用在输送腐蚀性浆料及危险性化学品。
  • 产品概述
  • 性能参数
  • 尺寸重量


YZX小型柱塞式计量泵

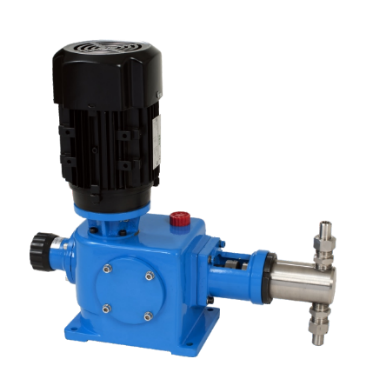

                      YZX小型柱塞式计量泵产品图

●标配：泵头PVC 电机380V 50Hz

●选配：泵头316、

电机：420V、220V、110V、防爆电机、变频电机

  选用的不锈钢材质由含有铬、镍等元素的不锈钢合金制成，能够抵御氧化、酸蚀和盐腐蚀等恶劣环境，具有优异的耐腐蚀性能。不锈钢通过铸造工艺制造，具有较高的强度和韧性，能够承受较高的冲击和振动负荷，适用于多种应用场景。另外不锈钢在高温和低温环境下具有良好的机械性能，能够在极端工作条件下保持较好的稳定性。不锈钢铸造或冲压都具有优良的可塑性和可加工性，能够通过各种铸造工艺制造出复杂的形状和结构，并可进行切削、焊接、冷热加工等多种加工操作。上海美言壹泵阀选用的不锈钢的主要特点：304不锈钢具有良好的耐腐蚀性和适中的强度，广泛应用于食品加工、医疗设备等领域。316不锈钢含有钼元素，具有更好的耐腐蚀性和高温强度，常用于化工、海洋工程等领域。316L不锈钢低碳版本，具有更好的焊接性和耐腐蚀性，适用于对焊接性能要求较高的场合。


YZX小型柱塞式计量泵特点

1.柱塞泵使用的排出压力范围比较广泛，且宜制成高压泵

2.结构简单，维修方便，价格具有竞争优势

3.柱塞直径很小，通常在6-50mm.

4.使用绝缘，冷却或加热泵缸控制介质温度。

YZX小型柱塞式计量泵适用范围

可调流量范围: 2-220 L/H

压力范围: 0.5-50 Mpa

电机功率: 0.37KW, 0.55KW, 220V / 380V / 400V, 50/60HZ

驱动系统: 两相、三相标准电机或防爆电机

流量控制方式:手动控制, 自动控制

防护等级: IP55,IP54

YZX小型柱塞式计量泵零部件材料

泵头: SUS304, SUS316

单向阀: SUS304, SUS316, PVC, PTFE

阀球: 氧化锆、304、316、陶瓷、二氧化硅

环境温度: -30℃ --- 100℃

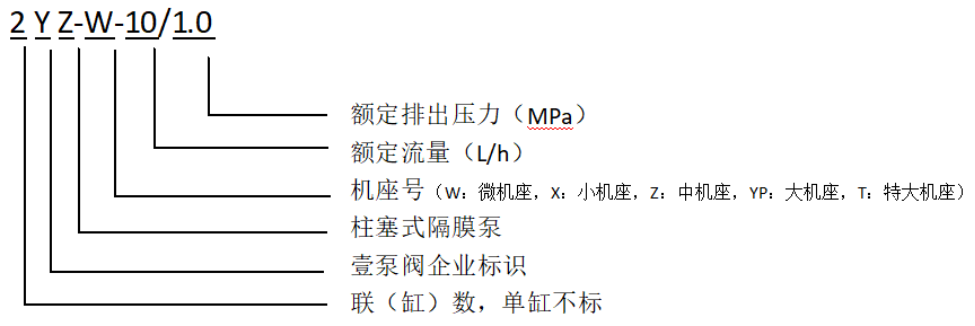

YZX小型柱塞式计量泵型号意义


YZX小型柱塞式计量泵性能参数

型 号流量(L/H)电机功率柱塞直径(mm)行程(mm)泵速(min-1)进出口径(mm)重量(KG)
0.37kw0.55kw
压力(Mpa)
YZX 2/50(38)2385062096/1446接管套40
YZX 3/32(21)321328
YZX 5/20(13)5132010
YZX 8/14(9)89.01412
YZX 15/7.6(5.4)155.47.616
YZX 25/5.0(3.5)253.55.020
YZX 38/5.0(3.2)383.25.020
YZX 55/3.2(2.2)552.23.22510接管套45
YZX 75/2.5(1.7)751.72.528
YZX 100/2.0(1.3)1001.32.032
YZX 130/1.6(1.1)1301.11.63515接管套45
YZX 155/1.3(0.9)1550.91.338
YZX 190/1.0(0.7)1900.71.042
YZX 220/0.7(0.5)2200.50.745


YZX小型柱塞式计量泵材质耐腐蚀性能对照表

腐蚀介质浓度%不锈钢增强聚丙烯氟塑料
250C500C1000C250C500C1000C250C500C1000C
硫酸0-50×××√√0√√√
硫酸50-98×××√0×√√√
硝酸10-70√√√√√0√√√
硝酸70-100√√√×××√√√
盐酸任意×××000√√√
磷酸0-90×××√√0√√√
氢氟酸0-50×××√√√√√√
氰溴酸任意×××√√√√√√
酪酸0-50×××√√×√√√
氟硅酸任意×××√√√√√√
王水××××××√√√
甲酸任意×××√√√√√√
醋酸任意000√√0√√√
丁酸任意√√√√√√√√√
乳酸任意√√×√√×√√√
草酸任意00×√0×√√√
脂肪酸任意√√√√0×√√√
苯甲酸任意√√√√√×√√√
柠檬酸任意√√√√0×√√√
苯磺酸任意√√√00×√√√
氯醋酸任意×××√√×√√√
氢氧化钾任意√√×√√√√√√
氢氧化钠任意√√√√√√√√√
硫酸铵任意×××√√√√√√
磷酸铵任意√√×√√0√√√
氯化铵任意××√√√0√√√
硫酸钠氟任意00×√√√√√√
化氢铵任意×××√√√√√√
硫酸铅任意√√√√√√√√√
次氯酸钙0-25×××√00√√√
甲醇任意√√√√00√√√
乙醇任意√√√√00√√√
甲苯任意√√√×××√√√
二氯乙烷任意√√√×××√√√
氯酸任意×××√√×√√√
氯酸钾任意√√√√√√√√√
硼酸任意√√0√√√√√√
磷酸钠任意√√√√0×√√√
硼砂任意√√√√√√√√√
高锰酸钾任意√√√√√×√√√
亚硫酸任意√√0√√√√√√
硅酸任意×××√√√√√√
次氯酸任意×××√√√√√√
硫酸镍任意√√×√√√√√√
氟化铝任意0××√√√√√√

*注：“√”表示使用效果好；“0”表示可以使用。“×”表示不可以使用输送介质如不在表内或其它特殊性质的请与我们联系。

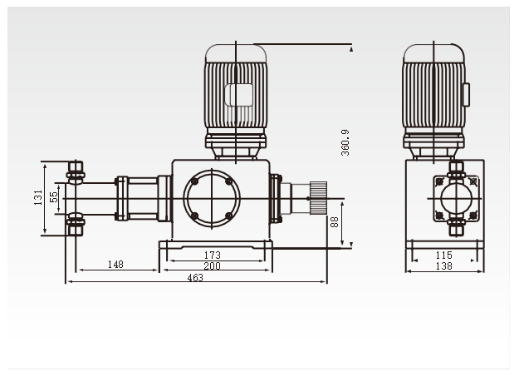

YZX小型柱塞式计量泵外形尺寸图

泵的维护及拆装

1.维护

传动箱、液压油箱内应保持指定的油位，不应过多或过少。润滑油和液压油应干净无杂质， 并按下表周期进行更换：

更换润滑油期限

使用期限 换油周期

3～6个月 每3个月

6个月以后 每6个月

泵运转2000～3000小时以后，应拆开检查内部零件，进行检修和更换易损件。

泵若长期停用，应将液缸内的介质排净放干，并把表面清洗干净，外露加工表面需涂防锈油。存放期内泵应置于干燥处，并加罩遮盖。

2.拆卸与装配

2.1柱塞式计量泵液力端的拆卸

把柱塞移向前死点，将柱塞从十字头拆出，在拆下吸排管法兰后，卸下松套法兰螺母，将液力端全部从机座上拆下来，然后按以下顺序全部拆出液缸内各件：

（A）拉出柱塞，拆下填料压盖，取出填料密封、水封圈和柱塞衬套；

（B）拆下吸排法兰，依次取下阀套、阀球、阀座。

2. 2隔膜式计量泵液力端的拆卸

拧开托架底处的内六角螺塞，放掉托架内的液压油，盘动电机联轴器，把活塞移向前死点，将活塞从十字头上拆出，将液力端从机座上拆下来然后按以下顺序拆下液力端各部分：

（A）拆下安全放气阀和补偿阀；

（B）拆下进出口压阀法兰，依次取出阀套、阀球、阀座；

（C）拧开缸盖上的固定螺母，拆下缸盖，依次取出隔膜；

（D）拆下缸体与托架的螺栓，取下缸体、柱塞、液缸，再取下限位阀组件。

（E）卸下托架与传动箱的联接螺母，取下托架。2.3装配按下列顺序进行：

（A）按柱塞泵液力端拆卸顺序的逆序装在传动机座上；

（B）按隔膜式计量泵液力端拆卸顺序的逆序装在传动机座上。调节好补油阀组和安全放气阀组，在装放气安全阀前，加足液压油，使液压腔内的气体排掉。联轴器试转时，应运转自如，无卡阻现象。
