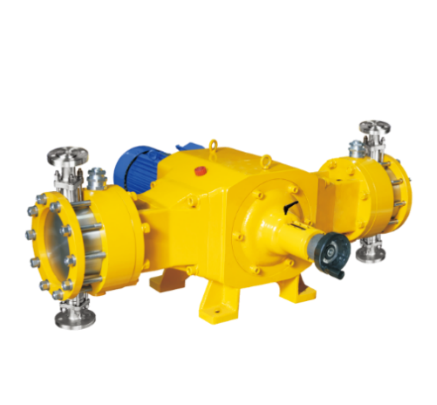

YY-T2双联大流量液压计量泵

YY-T2双联大流量液压计量泵性能参数

YY-T2双联大流量液压计量泵材质耐腐蚀性能对照表

*注：“√”表示使用效果好；“0”表示可以使用。“×”表示不可以使用输送介质如不在表内或其它特殊性质的请与我们联系。

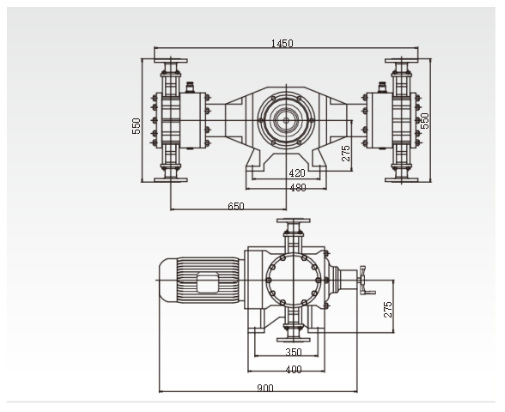

YY-T2双联大流量液压计量泵外形尺寸图

YY-T2双联大流量液压计量泵维护及拆装

1.维护

传动箱、液压油箱内应保持指定的油位，不应过多或过少。润滑油和液压油应干净无杂质， 并按下表周期进行更换：

更换润滑油期限

使用期限 换油周期

3～6个月 每3个月

6个月以后 每6个月

泵运转2000～3000小时以后，应拆开检查内部零件，进行检修和更换易损件。

泵若长期停用，应将液缸内的介质排净放干，并把表面清洗干净，外露加工表面需涂防锈油。存放期内泵应置于干燥处，并加罩遮盖。

2.拆卸与装配

2.1柱塞式计量泵液力端的拆卸

把柱塞移向前死点，将柱塞从十字头拆出，在拆下吸排管法兰后，卸下松套法兰螺母，将液力端全部从机座上拆下来，然后按以下顺序全部拆出液缸内各件：

（A）拉出柱塞，拆下填料压盖，取出填料密封、水封圈和柱塞衬套；

（B）拆下吸排法兰，依次取下阀套、阀球、阀座。

2. 2隔膜式计量泵液力端的拆卸

拧开托架底处的内六角螺塞，放掉托架内的液压油，盘动电机联轴器，把活塞移向前死点，将活塞从十字头上拆出，将液力端从机座上拆下来然后按以下顺序拆下液力端各部分：

（A）拆下安全放气阀和补偿阀；

（B）拆下进出口压阀法兰，依次取出阀套、阀球、阀座；

（C）拧开缸盖上的固定螺母，拆下缸盖，依次取出隔膜；

（D）拆下缸体与托架的螺栓，取下缸体、柱塞、液缸，再取下限位阀组件。

（E）卸下托架与传动箱的联接螺母，取下托架。2.3装配按下列顺序进行：

（A）按柱塞泵液力端拆卸顺序的逆序装在传动机座上；

（B）按隔膜式计量泵液力端拆卸顺序的逆序装在传动机座上。调节好补油阀组和安全放气阀组，在装放气安全阀前，加足液压油，使液压腔内的气体排掉。联轴器试转时，应运转自如，无卡阻现象。
