YJD机械隔膜式计量泵

YJD型机械隔膜式计量泵

机械隔膜计量泵主要部件均由精密铸造、精铸磨具压注及数控加工制成。接液端结构的设计保证水泵在运行中不产生泄漏。驱动部件材质坚固，经久耐用。由于设计紧凑，操作及运行皆方便。流量可简单的通过流量调节旋钮调节，安装及日常维护方便。

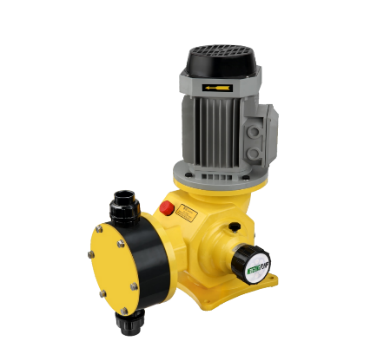

                    YJD机械隔膜式计量泵产品图

标配：泵头PVC 电机380V 50Hz

选配：泵头304、316、PTFE、

电机:420V、220V、110V、防爆电机、变频电机

YJD型机械隔膜式计量泵特点

1. 操作安全，机械驱动隔膜。

2. 密封性好，无泄漏，装配维修简单安全。

3.它可以传输高粘度介质，腐蚀性液体和危险性的化学品。

4.流量调节能够调节冲程长度或电机频率。

5.隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM弹性橡胶完全包履，可有效提出升隔膜适用寿命。

6. 膜片后面增加不锈钢增强板设计，可以提高膜片适用寿命。

7.可配计量泵数字控制器，可实现数字化，就地和远程控制。

YJD型机械隔膜式计量泵型号意义

YJD型机械隔膜式计量泵应用行业

广泛应用于石油化工、化工、电力、冶金、采矿、造船、轻工、农业、国防等工业。

YJD型机械隔膜式计量泵适用范围

流量范围:380-1800 L/H

压力范围: 0.3-1.0 Mpa

电机功率: 750W, 1.1KW, 1.5KW, 220V / 380V / 420V / 110V, 50/60Hz,

驱动系统: 两相、三相标准电机或防爆电机

防护等级: IP55

流量控制:手动控制, 自动控制(接收4-20mA 信号)

YJD型机械隔膜式计量泵零部件材料

泵头: SUS304, SUS316, PVC, PTFE

隔膜: PTFE

单向阀: SUS304, SUS316, PVC, PTFE

阀球: ZrO2, SUS304, SUS316, 陶瓷

环境温度: -30℃ ---80℃

机械隔膜工作原理

上海美言壹泵阀生产的本系列产品原理特性是由电机通过涡轮蜗杆驱动的机械隔膜式计量泵，适用于低压场合的流体计量。流量几乎不随压力增减而变化。

隔膜式计量泵利用柔性隔膜取代活塞，在驱动机构的带动下使隔膜作来回往复运动，改变泵腔容积，在泵进出口阀的作用下吸排液体。

隔膜式计量泵可按各种工艺流程的需要，流量可在0-100%范围内无级调节，定量输送不含固体颗粒的液体， 泵头可选配多种过流材料（PP、PVC、PTFF、SS304、316L、合金）。

隔膜计量泵由于能用隔膜把过流液体与驱动润滑机构之间的完全隔离，采用高科技的结构设计并使用最新型的PTFE与橡胶复合膜片，耐腐蚀强，大大的提高了膜片的使用寿命。

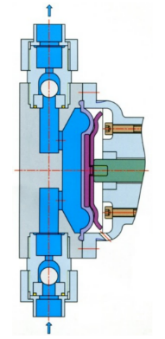

      机械隔膜式计量泵结构原理图
