YJ-Z不锈钢计量泵
- 品牌：壹泵阀
- 型号：YJ-Z、YJZ
- 压力/扬程：0.3~1.0Mpa
- 工作温度：0℃～80℃
- 连接方式：承插接头、焊接、螺纹
- 产品名称：YJ-Z不锈钢计量泵
- 通径/流量：380~1800L/H
- 材质：不锈钢SUS304, 不锈钢SUS316, 可选：PVC, PTFE
- 驱动方式：电动、机械隔膜式
- 适用范围：高粘度介质，腐蚀性液体和危险性的化学品，各种耐酸碱药液等。
- 产品概述
- 性能参数
- 尺寸重量
YJ-Z不锈钢计量泵

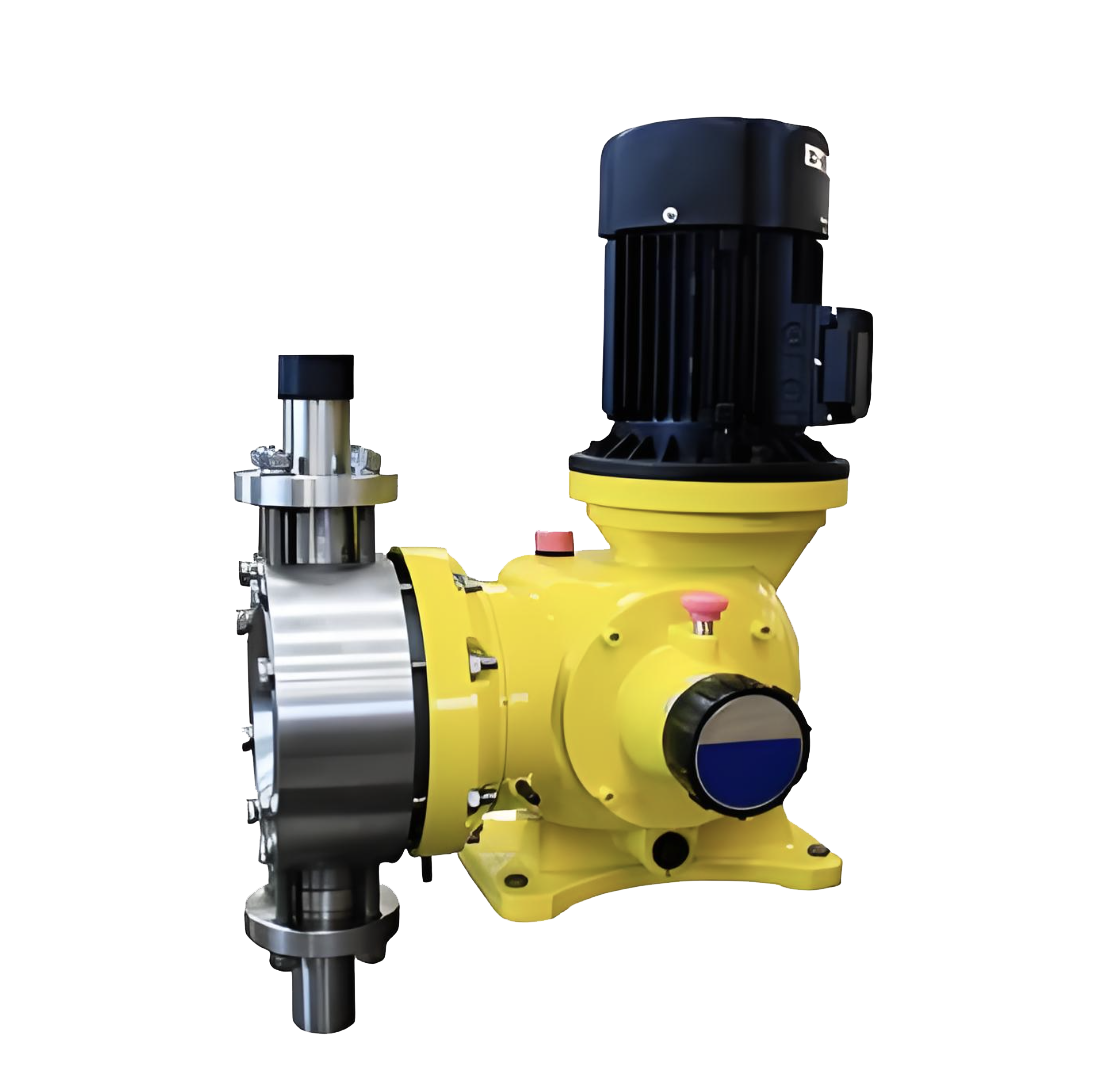

YJ-Z不锈钢隔膜式计量泵产品图
YJ-Z不锈钢计量泵特点
1. 操作安全，机械驱动隔膜。
2. 密封性好，无泄漏，装配维修简单安全。
3.它可以传输高粘度介质，腐蚀性液体和危险性的化学品。
4.流量调节能够调节冲程长度或电机频率。
5.隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPYPM弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM弹性橡胶完全包履，可有效提出升隔膜适用寿命。
6. 膜片后面增加不锈钢增强板设计，可以提高膜片适用寿命。
7.可配计量泵数字控制器，可实现数字化，就地和远程控制。
不锈钢材质由含有铬、镍等元素的不锈钢合金制成，能够抵御氧化、酸蚀和盐腐蚀等恶劣环境，具有优异的耐腐蚀性能。不锈钢通过铸造工艺制造，具有较高的强度和韧性，能够承受较高的冲击和振动负荷，适用于多种应用场景。另外不锈钢在高温和低温环境下具有良好的机械性能，能够在极端工作条件下保持较好的稳定性。不锈钢铸造或冲压都具有优良的可塑性和可加工性，能够通过各种铸造工艺制造出复杂的形状和结构，并可进行切削、焊接、冷热加工等多种加工操作。上海美言壹泵阀选用的不锈钢的主要特点：304不锈钢具有良好的耐腐蚀性和适中的强度，广泛应用于食品加工、医疗设备等领域。316不锈钢含有钼元素，具有更好的耐腐蚀性和高温强度，常用于化工、海洋工程等领域。316L不锈钢低碳版本，具有更好的焊接性和耐腐蚀性，适用于对焊接性能要求较高的场合。
YJ-Z不锈钢计量泵应用
广泛应用于石油化工、化工、电力、冶金、采矿、造船、轻工、农业、国防等工业。
YJ-Z不锈钢计量泵适用范围
流量范围:0-500 L/H
压力范围: 0-1.0 MPA
电机功率: 370W,550W
电压：220V / 380V / 420V / 110V, 50/60Hz
驱动电机: 两相、三相电机或防爆电机
防护等级: IP55
流量控制:手动控制, 自动控制(接收4-20mA 信号)
环境温度: -30℃---80℃
标配：泵头PVC 电机380V 50Hz
选配：泵头304、316、PTFE、
电机：420V、220V、110V、防爆电机、变频电机
YJ-Z不锈钢计量泵零部件材料
泵头: SUS304, SUS316, PVC, PTFE
隔膜: PTFE
单向阀: SUS304, SUS316, PVC, PTFE
阀球: ZrO2, SUS304, SUS316, 陶瓷
YJ-Z不锈钢计量泵选型须知
为保证提供适合用户应用条件的计量泵，用户在选型和订货时请尽量提供以下参数：
A：输送的介质（液体名称） F：比重
B：流量（L/H) G：固体含量
C：系统压力(MPa) H：自动（手动）控制方式
D：介质温度（℃） I：外部控制信号类型E：输送介质的粘度（CP）

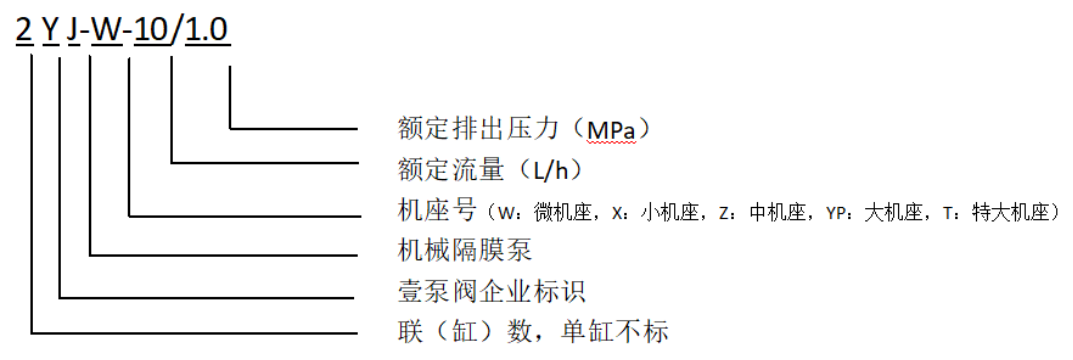

YJ-Z不锈钢计量泵型号意义
YJ-Z不锈钢计量泵性能参数
| 型 号 | 流量(L/H) | 压力(Mpa) | 冲次(min-1) | 功率(KW) | 进出口径(mm) | 重量(KG) |
| YJ-Z 25/1.2 | 25 | 1.2 | 48 | 0.37 | φ6软管含过滤底阀及注射阀 | 22 |
| YJ-Z 50/1.2 | 50 | 1.2 | 48 | 0.37 | φ10软管含过滤底阀及注射阀 | |
| YJ-Z 80/1.0 | 80 | 0.7 | 96 | 0.37 | DN15 | |
| YJ-Z 120/0.7 | 120 | 0.7 | 96 | |||
| YJ-Z 170/0.7 | 170 | 0.7 | 96 | |||
| YJ-Z 240/0.7 | 240 | 0.7 | 96 | |||
| YJ-Z 320/0.5 | 320 | 0.5 | 144 | 0.55 | 28 | |
| YJ-Z 420/0.5 | 420 | 0.5 | 144 | DN25 | ||
| YJ-Z 500/0.5 | 500 | 0.5 | 144 |

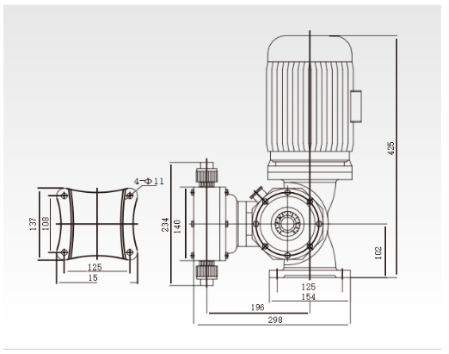

YJ-Z不锈钢计量泵外形尺寸图
YJ-Z不锈钢计量泵的维护及拆装
1.维护
传动箱、液压油箱内应保持指定的油位，不应过多或过少。润滑油和液压油应干净无杂质， 并按下表周期进行更换：
更换润滑油期限
使用期限 换油周期
3～6个月 每3个月
6个月以后 每6个月
泵运转2000～3000小时以后，应拆开检查内部零件，进行检修和更换易损件。
泵若长期停用，应将液缸内的介质排净放干，并把表面清洗干净，外露加工表面需涂防锈油。存放期内泵应置于干燥处，并加罩遮盖。
2.拆卸与装配
2.1柱塞式计量泵液力端的拆卸
把柱塞移向前死点，将柱塞从十字头拆出，在拆下吸排管法兰后，卸下松套法兰螺母，将液力端全部从机座上拆下来，然后按以下顺序全部拆出液缸内各件：
（A）拉出柱塞，拆下填料压盖，取出填料密封、水封圈和柱塞衬套；
（B）拆下吸排法兰，依次取下阀套、阀球、阀座。
2. 2隔膜式计量泵液力端的拆卸
拧开托架底处的内六角螺塞，放掉托架内的液压油，盘动电机联轴器，把活塞移向前死点，将活塞从十字头上拆出，将液力端从机座上拆下来然后按以下顺序拆下液力端各部分：
（A）拆下安全放气阀和补偿阀；
（B）拆下进出口压阀法兰，依次取出阀套、阀球、阀座；
（C）拧开缸盖上的固定螺母，拆下缸盖，依次取出隔膜；
（D）拆下缸体与托架的螺栓，取下缸体、柱塞、液缸，再取下限位阀组件。
（E）卸下托架与传动箱的联接螺母，取下托架。2.3装配按下列顺序进行：
（A）按柱塞泵液力端拆卸顺序的逆序装在传动机座上；
（B）按隔膜式计量泵液力端拆卸顺序的逆序装在传动机座上。调节好补油阀组和安全放气阀组，在装放气安全阀前，加足液压油，使液压腔内的气体排掉。联轴器试转时，应运转自如，无卡阻现象。
