YZZ变频柱塞式计量泵

  • 品牌：壹泵阀
  • 型号：YZZ
  • 压力/扬程：0.4~40Mpa
  • 工作温度：-30℃～100℃
  • 连接方式：接管套
  • 产品名称：YZZ变频柱塞式计量泵
  • 通径/流量：6~470L/H
  • 材质：SUS304, SUS316,SUS304+PTFE,SUS316+PTFE
  • 驱动方式：电动、变频、防爆
  • 适用范围：高粘度、高压力、高温度的各种液体介质。
  • 产品概述
  • 性能参数
  • 尺寸重量


YZZ变频柱塞式计量泵

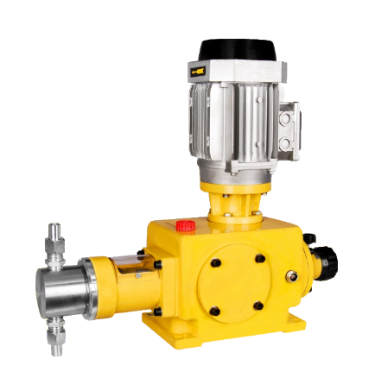

                   YZZ变频柱塞式计量泵产品图

●标配：泵头304 电机380V 50Hz

●选配：泵头316L、PTFE

●电机：420V、220V、110V、防爆电机、变频电机

   配用的无级变速变频电机通过改变电源频率来控制电机的转速，这使得它能够在不同的负载条件下实现高效运行，并且可以根据实际需求无级变速调整转速，避免能源浪费。此外，变频电机具有平滑的启动和停止特性，能够减少振动和噪音，从而提供更安静的运行环境。由于其调速性能优越，变频电机在工业自动化应用中广泛使用，泵配用变频电机后，能够根据实际需求精确无级变速调整转速，提高泵以及成套设备的运行效率和舒适度。


YZZ变频柱塞式计量泵特点

1.柱塞泵使用的排出压力范围比较广泛，且宜制成高压泵。

2.结构简单，维修方便，价格具有竞争优势。

3.柱塞直径很小，通常在8-60mm。

4.使用绝缘，冷却或加热泵缸控制介质温度。

YZZ变频柱塞式计量泵适用范围

流量范围: 6-470L/H

压力范围: 0.4-40Mpa

电机: 0.55KW, 0.75KW, 220V / 380V / 400V, 50/60Hz

驱动系统:两相、三相电机或防爆电机

流量控制：手动控制, 自动控制

防护等级: IP55,IP54

环境温度: -30℃ --- 100℃

YZZ变频柱塞式计量泵材料

泵头: SUS304, SUS316,SUS304+PTFE,SUS316+PTFE

单向阀: SUS304, SUS316, PVC, PTFE

阀球: 氧化锆, SUS304, SUS316, 陶瓷, 二氧化硅


YZZ变频柱塞式计量泵工作原理

·通过柱塞的往复运动，直接将工作介质吸入或排出。由于柱塞和密封都直接接触介质，选择合造的柱塞材质和密封形式，可保证泵在运转过程中具有更理想的性能。

·柱塞泵头结构简单、经济、计量精度高，需要选择和维护好密封， 柱塞和密封之间横向自动对中性，确保两者之间的磨损小。柱塞的材质有不锈钢、氧化陶瓷，氧化陶瓷具有耐腐蚀和硬度高耐磨的特点。

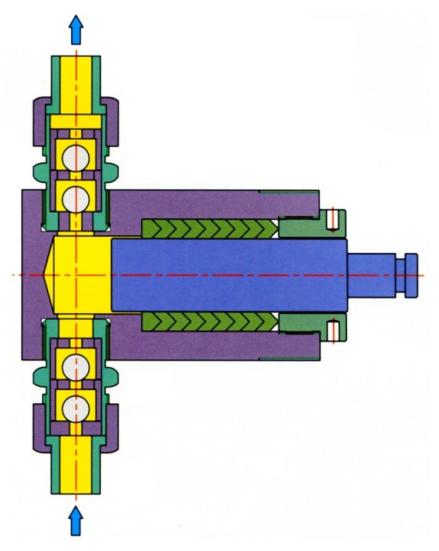

柱塞式计量泵结构图

YZZ变频柱塞式计量泵型号意义



YZZ变频柱塞式计量泵性能参数

型 号流量(L/H)电机功率柱塞直径(mm)行程(mm)泵速(min-1)进出口径(mm)重量(KG)
0.55kw0.75kw
压力(Mpa)
YZZ 6/40(32)63240825966接管套42
YZZ 10/25(20)10202510
YZZ 15/20(15)15152012
YZZ 25/10(8.0)258.01016
YZZ 40/6.3(5.4)405.46.320
YZZ 65/4.5(3.5)653.54.52510接管套45
YZZ 80/3.6(2.8)802.83.628
YZZ 110/2.8(2.0)1102.02.832
YZZ 130/2.3(1.7)1301.72.335
YZZ 160/2.0(1.5)1601.52.03815接管套50
YZZ 190/1.6(1.2)1901.21.64250
YZZ 210/1.4(1.0)2101.01.44555
YZZ 270/1.1(0.8)2700.81.15050
YZZ 330/0.9(0.6)3300.60.95520接管套55
YZZ 400/0.8(0.5)4000.50.860
YZZ 470/0.6(0.4)4700.40.665


YZZ变频柱塞式计量泵材质耐腐蚀性能对照表

腐蚀介质浓度%不锈钢增强聚丙烯氟塑料
250C500C1000C250C500C1000C250C500C1000C
硫酸0-50×××√√0√√√
硫酸50-98×××√0×√√√
硝酸10-70√√√√√0√√√
硝酸70-100√√√×××√√√
盐酸任意×××000√√√
磷酸0-90×××√√0√√√
氢氟酸0-50×××√√√√√√
氰溴酸任意×××√√√√√√
酪酸0-50×××√√×√√√
氟硅酸任意×××√√√√√√
王水××××××√√√
甲酸任意×××√√√√√√
醋酸任意000√√0√√√
丁酸任意√√√√√√√√√
乳酸任意√√×√√×√√√
草酸任意00×√0×√√√
脂肪酸任意√√√√0×√√√
苯甲酸任意√√√√√×√√√
柠檬酸任意√√√√0×√√√
苯磺酸任意√√√00×√√√
氯醋酸任意×××√√×√√√
氢氧化钾任意√√×√√√√√√
氢氧化钠任意√√√√√√√√√
硫酸铵任意×××√√√√√√
磷酸铵任意√√×√√0√√√
氯化铵任意××√√√0√√√
硫酸钠氟任意00×√√√√√√
化氢铵任意×××√√√√√√
硫酸铅任意√√√√√√√√√
次氯酸钙0-25×××√00√√√
甲醇任意√√√√00√√√
乙醇任意√√√√00√√√
甲苯任意√√√×××√√√
二氯乙烷任意√√√×××√√√
氯酸任意×××√√×√√√
氯酸钾任意√√√√√√√√√
硼酸任意√√0√√√√√√
磷酸钠任意√√√√0×√√√
硼砂任意√√√√√√√√√
高锰酸钾任意√√√√√×√√√
亚硫酸任意√√0√√√√√√
硅酸任意×××√√√√√√
次氯酸任意×××√√√√√√
硫酸镍任意√√×√√√√√√
氟化铝任意0××√√√√√√

*注：“√”表示使用效果好；“0”表示可以使用。“×”表示不可以使用输送介质如不在表内或其它特殊性质的请与我们联系。

YZZ柱塞式变频计量泵材质化学防腐性能表

品名分子式浓度AcrylPVCPPPVDF1.4404FPMEPDMTygonpharmedPE24819
硫酸钾K2SO4S良好良好良好受限良好良好良好良好良好良好良好
硫酸钾铝KAI(SO4)2S良好良好良好良好良好良好良好良好良好良好良好
硫酸铝AI2(SO4)3S良好良好良好良好良好良好良好良好良好良好良好
硫酸镁参照硫酸镁
硫酸镁MgSO4S良好良好良好良好良好良好良好良好良好良好一般
硫酸锰MnSO4S良好良好良好良好良好良好良好良好良好良好良好
硫酸钠Na2SO4S良好良好良好良好良好良好良好良好良好良好良好
硫酸镍NiSO4S良好良好良好良好良好良好良好良好良好良好一般
硫酸铅PbSO4S良好良好良好良好良好良好良好良好良好良好良好
硫酸氢钾KHSO45%良好良好良好良好良好良好良好良好良好良好良好
硫酸氢钠NaHSO4S良好良好良好良好良好良好良好良好良好良好良好
硫酸氢钠=>重酸氢钠
硫酸铁Fe2(SO4)3S良好良好良好良好受限良好良好良好良好良好良好
硫酸铜CuSO4S良好良好良好良好良好良好良好良好良好良好良好
硫酸铜=>硫酸铜
硫酸锡SnSO4S未知良好良好良好良好良好良好良好良好良好一般
硫酸锌ZnSO4S良好良好良好良好良好差良好良好良好良好一般
硫酸亚铁FeSO4S良好良好良好良好良好良好良好良好良好良好良好
硫酸盐参照硫酸铁
(铝)钾矾，(钾)明矾=>硫酸钾铝
六氰铁钾K3Fe(CN)6S良好良好良好良好良好良好良好良好良好良好良好
六氰亚铁钠K4Fe(CN)6S良好良好良好良好良好良好良好良好良好良好良好
氯苯C6H5CI100%差差良好良好良好良好差差差受限受限
氨丙酮CICH2COCH3100%差差未知未知良好差良好差差未知未知
氯丁二烯C4H5CI100%差差未知未知良好良好差差差未知未知
氯丁橡胶参照氯丁二烯
氯仿CHCI3100%差差受限良好良好良好差差受限差良好
氯仿=>氯仿
氯化铵.卤砂=>氯化铵.卤砂
氯化铵.卤砂NH4CIS良好良好良好良好差良好良好良好良好良好一般
氢化钡BaCI2S良好良好良好良好差良好良好良好良好良好良好
氯化苯甲酰C6H5COCI100%差未知受限未知受限良好良好未知未知受限良好
氢化钙Ca4CI2S良好良好良好良好差良好良好良好良好良好良好
氯化汞HGCI2S良好良好良好良好差良好良好良好良好良好良好
氯化钴CoCI2S良好良好良好良好差良好良好良好良好良好良好
氯化钾KCIS良好良好良好良好差良好良好良好良好良好一般
氯化锂LiCIS良好良好良好良好差良好良好良好良好良好未知
氯化铝AICI3S良好良好良好良好差良好良好良好良好良好良好
氯化镁MgCI2S良好良好良好良好受限良好良好良好良好良好良好
氯化钠NaCIS良好良好良好良好差良好良好良好良好良好良好
氯化镍NiCI2S良好良好良好良好差良好良好良好良好良好良好
氯化锑SbCI3S良好良好良好良好差良好良好良好良好良好未知
氯化铁FeCI3S良好良好良好良好良好良好良好良好良好良好未知
氯化铜CuCI2S良好良好良好良好1%良好良好良好良好良好良好
氯化锌ZnCI2S良好良好良好良好差良好良好良好良好良好未知
氯化亚铁FeCI2S良好良好良好良好差良好良好良好良好良好良好
氯化乙醇CICH2CH2OH100%差差良好受限良好差受限差良好良好良好
氯化银AcCIS良好良好良好良好差良好良好良好良好良好一般
氯磺酸SO2(OH)CI100%差受限差良好差差差差差差受限
氯甲苯C7H8CI100%差差未知良好良好良好差差差未知良好

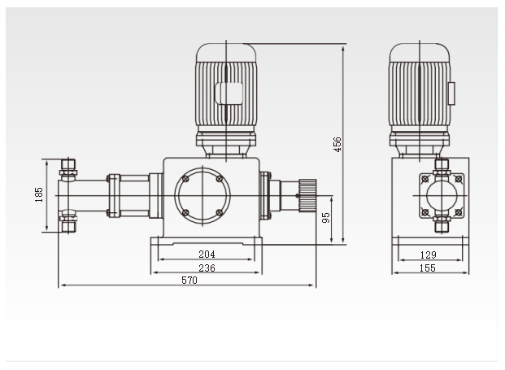

YZZ变频柱塞式计量泵外形尺寸图


YZZ变频柱塞式计量泵的维护及拆装

1.维护

传动箱、液压油箱内应保持指定的油位，不应过多或过少。润滑油和液压油应干净无杂质， 并按下表周期进行更换：

更换润滑油期限

使用期限 换油周期

3～6个月 每3个月

6个月以后 每6个月

泵运转2000～3000小时以后，应拆开检查内部零件，进行检修和更换易损件。

泵若长期停用，应将液缸内的介质排净放干，并把表面清洗干净，外露加工表面需涂防锈油。存放期内泵应置于干燥处，并加罩遮盖。

2.拆卸与装配

2.1柱塞式计量泵液力端的拆卸

把柱塞移向前死点，将柱塞从十字头拆出，在拆下吸排管法兰后，卸下松套法兰螺母，将液力端全部从机座上拆下来，然后按以下顺序全部拆出液缸内各件：

（A）拉出柱塞，拆下填料压盖，取出填料密封、水封圈和柱塞衬套；

（B）拆下吸排法兰，依次取下阀套、阀球、阀座。

2. 2隔膜式计量泵液力端的拆卸

拧开托架底处的内六角螺塞，放掉托架内的液压油，盘动电机联轴器，把活塞移向前死点，将活塞从十字头上拆出，将液力端从机座上拆下来然后按以下顺序拆下液力端各部分：

（A）拆下安全放气阀和补偿阀；

（B）拆下进出口压阀法兰，依次取出阀套、阀球、阀座；

（C）拧开缸盖上的固定螺母，拆下缸盖，依次取出隔膜；

（D）拆下缸体与托架的螺栓，取下缸体、柱塞、液缸，再取下限位阀组件。

（E）卸下托架与传动箱的联接螺母，取下托架。2.3装配按下列顺序进行：

（A）按柱塞泵液力端拆卸顺序的逆序装在传动机座上；

（B）按隔膜式计量泵液力端拆卸顺序的逆序装在传动机座上。调节好补油阀组和安全放气阀组，在装放气安全阀前，加足液压油，使液压腔内的气体排掉。联轴器试转时，应运转自如，无卡阻现象。
