FIU（UHB-ZK）耐腐耐磨砂浆泵

品牌：壹泵阀
型号：FIU、UHB-ZK
压力/扬程：5~50米
工作温度：-20℃～105℃
连接方式：法兰

产品名称：FIU（UHB-ZK）耐腐耐磨砂浆泵
通径/流量：3~600吨/每小时
材质：钢衬超高分子量聚乙烯(UHMWPE)
驱动方式：电动
适用范围：稀酸、母液、电解液、盐酸、液碱、电解液、腐蚀性矿浆等

产品概述
性能参数
尺寸重量

FIU（UHB-ZK）耐腐耐磨砂浆泵

FIU（UHB-ZK）型耐腐耐磨砂浆泵(简称：FIU砂浆泵)系列属单级单吸悬臂式离心泵，过流部件采用钢衬超高分子量聚乙烯(UHMWPE)。该材质是目前国际上新代的泵用耐腐耐磨工程塑料，最突出的优点事在所有的塑料中它具有优异的耐磨性、耐冲击性(尤其是耐低温冲击)抗蠕变性(因环境应力开裂)和极好的耐腐蚀性。显著特点：多功能，即一种泵能适应各种不同的工况，如输送酸、碱性清液或料浆；冶炼行业各种腐蚀性矿浆；硫酸行业各种稀酸；环保行业各类污水等。FIU（UHB-ZK）砂浆泵既耐腐蚀又耐磨损，适用范围十分广泛。

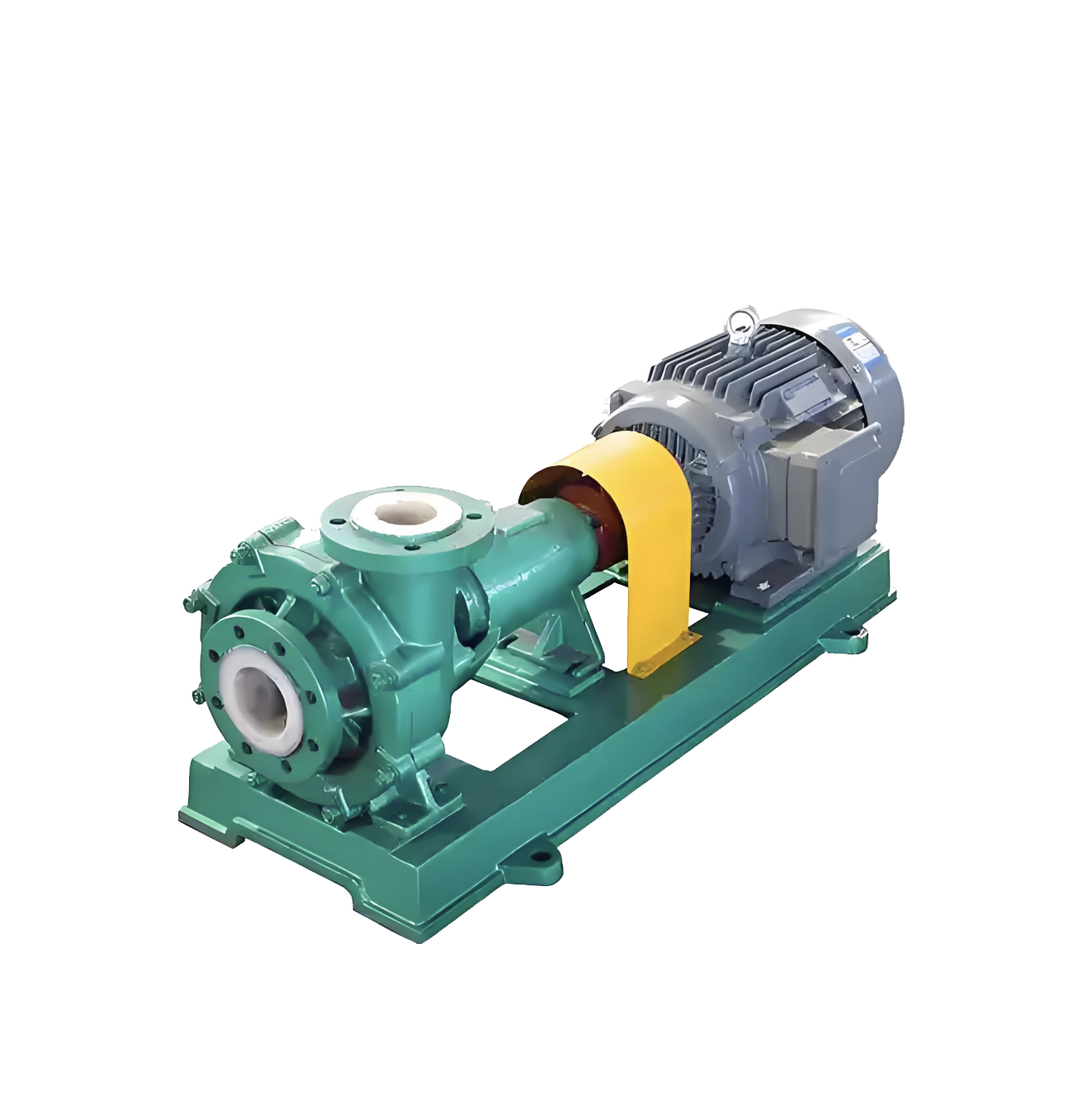

FIU（UHB-ZK）型耐腐耐磨砂浆泵产品图

FIU（UHB-ZK）型耐腐耐磨砂浆泵主要技术性简述

1.型号：FIU（UHB-ZK）系列
2.特点：耐腐耐磨，一泵多用，酸碱类清液料浆均适用。
3.结构：
(1)泵体为超高分子量聚乙烯模压成型，使用寿命是普通衬套泵的5～6倍。衬层厚8～20mm。
(2)叶轮分开式，闭式两种，可根据介质状况任选。
(3)密封：K型动力密封。
4.适用介质：浓度80%以下硫酸，50%以下硝酸，各种浓度的盐酸，液碱，既适用清液也适用料浆。
5.主要技术参数：适用温度-20°C～80°C(对特殊要求、使用改性材质，可提高105°C)进口∮32mm～∮250mm,流量5～600M3/h,扬程50m以内。

FIU（UHB-ZK）型耐腐耐磨砂浆泵使用范围

1）硫酸磷肥业：稀酸、母液、污水、海水、含硅胶的氟硅酸，磷酸料浆等介质的输送。

2）有色金属冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液，腐蚀性矿浆，料浆(压滤机配用)电解液，污水等介质输送。

3）化工及其它企业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。

4）氯碱业：盐酸、液碱、电解液等。

5）水处理业：纯水、高纯水、污水(皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等等)。

6）钢铁企业：酸洗系统的硫酸、盐酸岗位、带杂质的污水。

7）湿式脱硫循环泵：能同时适用碱性、酸性、腐蚀性岗位。

8）煤碳工业、煤化工中的腐蚀性液体、煤浆的输送；洗选煤配用泵。

FIU（UHB-ZK）型耐腐耐磨砂浆泵的结构简图

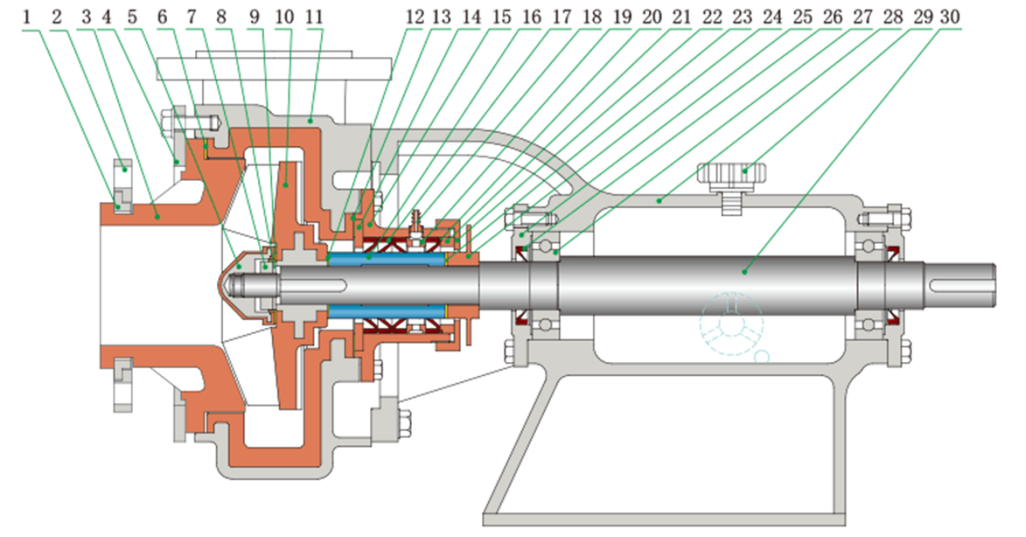

不带副叶轮泵的结构简图

序号	零部件名称	材质	序号	零部件名称	材质	序号	零部件名称	材质
1	进口哈夫环	A3	11*	泵壳	UHMWPE+QT	21*	顶圈	PP
2	进口法兰	A3	12*	叶轮垫	F26B	22*	密封盒盖	玻璃钢
3*	泵盖	UHMWPE	13*	密封盒垫	F26B	23*	轴套垫	F26B
4	泵盖压紧圈	A3	14*	密封盒垫块	PP	24*	挡酸片	玻璃钢
5*	锁紧螺母	UHMWPE+A3	15*	密封盒	玻璃钢	25	轴承侧盖	HT-200
6*	泵盖垫	F26B	16*	轴套	氮化硅陶瓷	26	轴承油封	氯丁胶
7*	防转螺母	A3	17*	K形密封圈	F4/F26B	27	轴承	轴承钢
8	华司	A3	18	冷却水嘴	PP	28	轴承座	HT-200
9*	锁紧螺母L垫	F26B	19	水封环	玻璃钢	29	油塞
10*	叶轮	UHMWPE+A3	20*	O形密封圈	F26B	30	主轴	40Cr钢

注：序号后面带有"*"的为易损件，供用户采购备件参考。

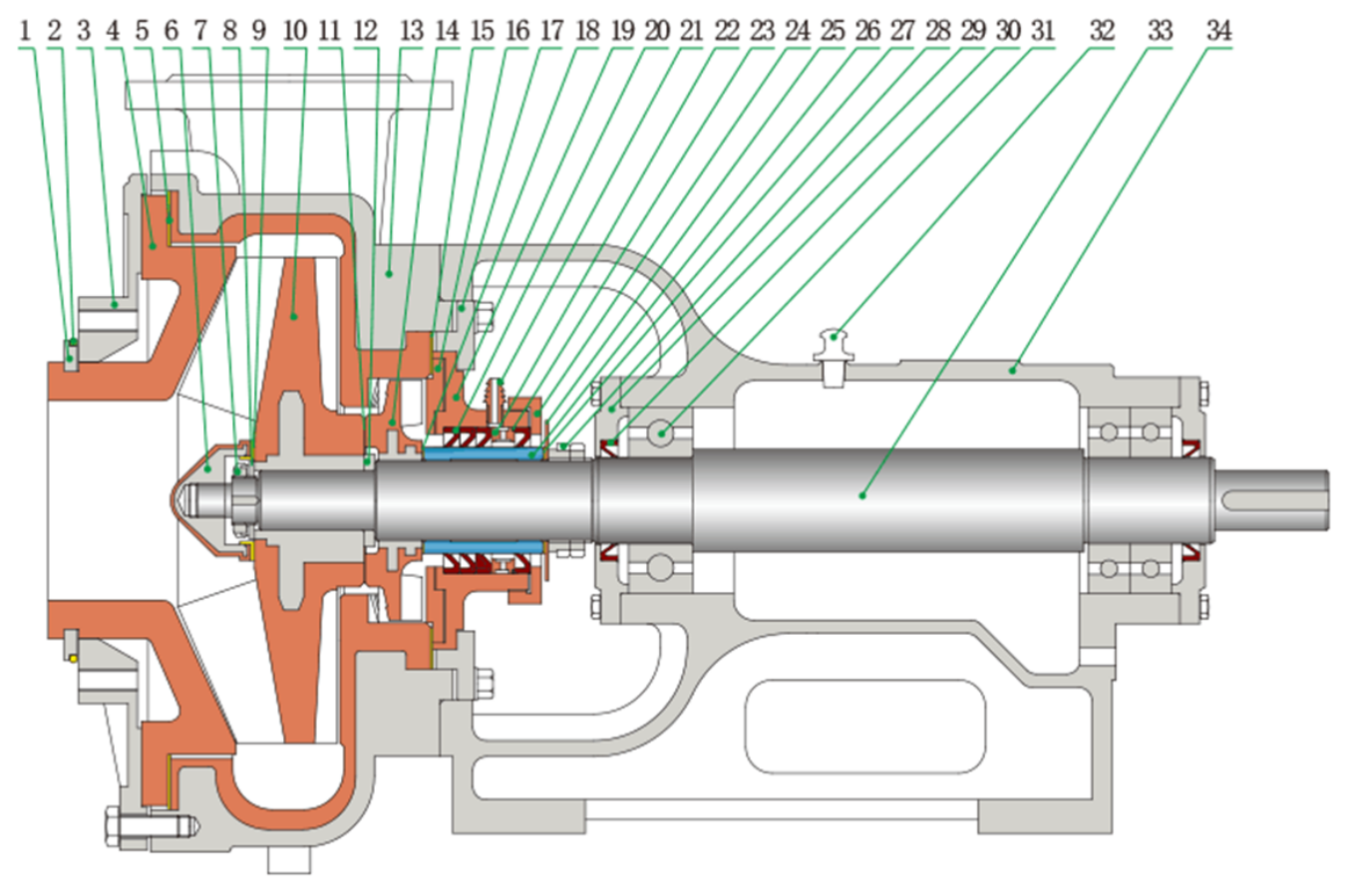

带副叶轮泵的结构简图

序号	零部件名称	材质	序号	零部件名称	材质	序号	零部件名称	材质
1	进口哈夫环	A3	13*	泵壳	UHMWPE+QT	25*	挡酸片	玻璃钢
2*	进口O形圈	F26B	14*	副叶轮	UHMWPE+A3	26*	轴套	氮化硅陶瓷
3	泵盖板	QT	15*	密封盒垫	F26B	27*	轴套垫	F26B
4*	泵盖	UHMWPE	16*	密封盒垫块	UHMWPE	28	主轴拼帽	A3
5*	泵盖垫	F26B	17	密封盒压盖	QT	29	轴承侧盖	HT-200
6*	锁紧螺母	UHMWPE+A3	18*	轴套垫	F26B	30	轴承油封	氯丁胶
7*	防转螺母	A3	19*	密封盒	玻璃钢	31	轴承	轴承钢
8*	华司	A3	20*	K形密封圈	F4/F26B	32	油塞
9*	锁紧螺母L垫	F26B	21	冷却水嘴	PP	33	主轴	40Cr钢
10*	叶轮	UHMWPE+A3	22	水封环	玻璃钢	34	轴承座	HT-200
11*	副叶轮L垫	F26B	23*	O形密封圈	F26B
12	叶轮调节圈	A3	24*	密封盒盖	玻璃钢

注：序号后面带有"*"的为易损件，供用户采购备件参考。

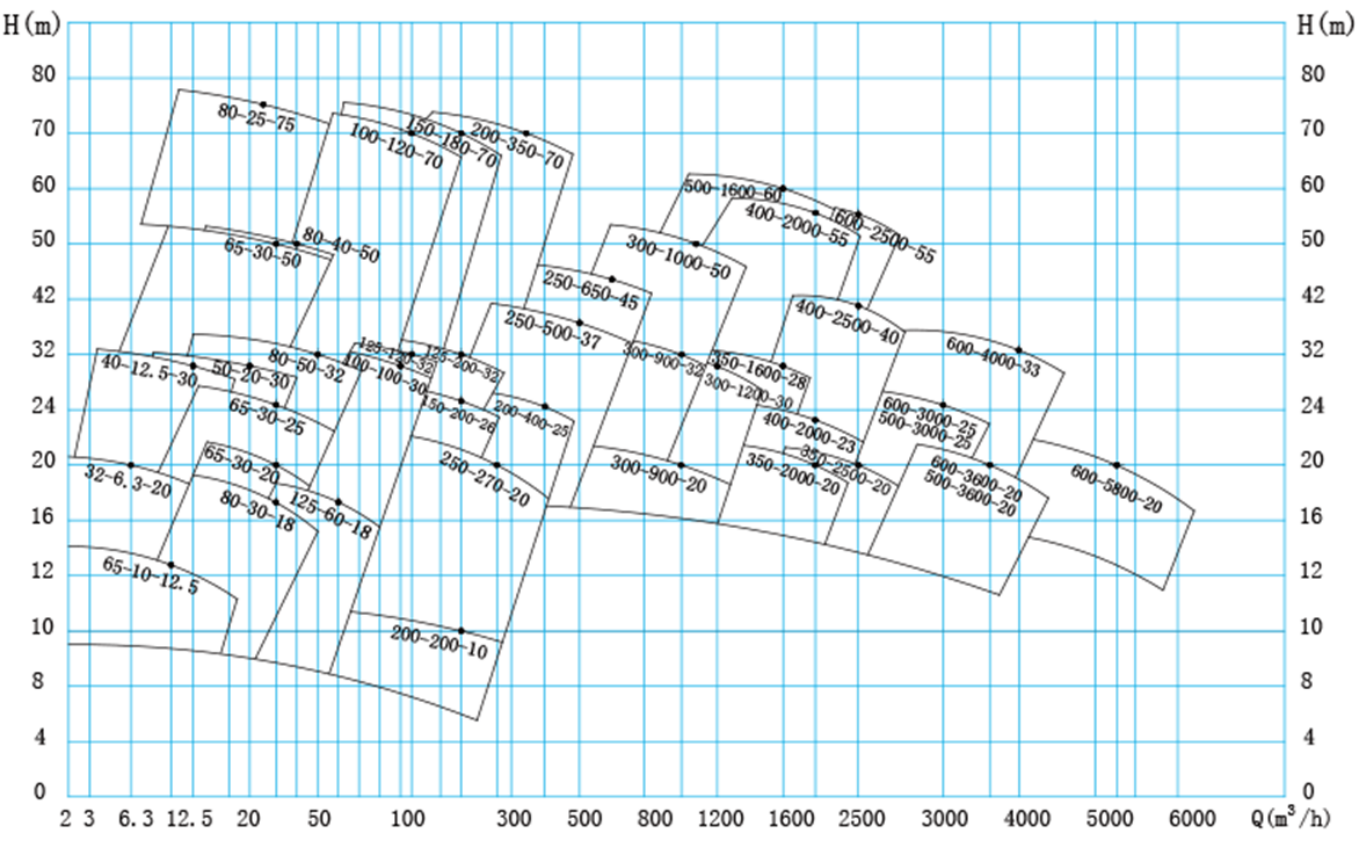

FIU（UHB-ZK）型耐腐耐磨砂浆泵型谱图

FIU（UHB-ZK）型耐腐耐磨砂浆泵性能参数表

序号 No.	型号 Type	流量 Capacity(M3/h)	扬程 Head (m)	转速Speed(r/min)	功率 (kw) power		进出口直径 Inlet outlet diameter (mm×mm)	重量 Weight (kg)
序号 No.	型号 Type	流量 Capacity(M3/h)	扬程 Head (m)	转速Speed(r/min)	轴转动 Shaft power	配电电机 Motor power	进出口直径 Inlet outlet diameter (mm×mm)	重量 Weight (kg)
1	25FIU-3-13	3	13	2900	0.3	0.75	25×20	75
2	25FIU-5-12	5	12	2900	0.42	0.75
3	25FIU-7-10	7	10	2900	0.5	0.75
4	25FIU-3-18	3	18	2900	0.4	1.1
5	25FIU-5-15	5	15	2900	0.55	1.1
6	25FIU-8-12	8	12	2900	0.7	1.1
7	32FIU-5-20	5	20	2900	0.72	1.1	32×25	80
8	32FIU-8-18	8	18	2900	1.2	1.5
9	32FIU-12-15	12	15	2900	1.3	2.2
10	32FIU-5-25	5	25	2900	1.1	2.2
11	32FIU-10-20	10	20	2900	1.6	2.2
12	32FIU-5-5	5	5	1450	0.25	0.75
13	32FIU-15-15	15	15	2900	1.7	2.2
14	40FIU-10-30	10	30	2900	2.2	3	40×32	130
15	40FIU-15-25	15	25	2900	2.7	3
16	40FIU-7.5-6	7.5	6	1450	0.4	0.75
17	40FIU-18-20	18	20	2900	2.6	3
18	40FIU-10-18	10	18	2900	1.3	2.2
19	40FIU-15-15	15	15	2900	1.7	2.2
20	50FIU-15-32	15	32	2900	3.5	5.5	50×40	170
21	50FIU-20-30	20	30	2900	4.3	5.5
22	50FIU-10-7.5	10	7.5	1450	0.6	1.1
23	50FIU-25-28	25	28	2900	5	5.5
24	50FIU-10-35	10	35	2900	3.2	4
25	50FIU-12-40	12	40	2900	3.8	5.5
26	50FIU-15-43	15	43	2900	5.6	7.5
27	50FIU-20-20	20	20	2900	3	4
28	50FIU-25-18	25	18	2900	3.2	4
29	50FIU-30-15	30	15	2900	3.1	4
30	65FIU-30-25	30	25	2900	5.3	5.5	65×50	220
31	65FIU-35-20	35	20	2900	5.1	5.5
32	65FIU-40-15	40	15	2900	4.5	5.5
33	65FIU-30-32	30	32	2900	6.5	7.5
34	65FIU-15-8	15	8	1450	0.9	1.1
35	65FIU-35-25	35	25	2900	6.2	7.5
36	65FIU-40-20	40	20	2900	5.9	7.5
37	65FIU-10-45	10	45	2900	4.8	7.5
38	65FIU-5-11	5	11	1450	0.6	1.1
39	65FIU-10-40	10	40	2900	4.2	55
40	65FIU-20-50	20	50	2900	8.7	11
41	65FIU-10-12.5	10	12.5	1450	1.2	2.2
42	65FIU-30-50	30	50	2900	12	15
43	65FIU-15-12.5	15	12.5	1450	1.6	2.2
44	65FIU-30-40	30	40	2900	9.6	11
45	80FIU-40-20	40	20	2900	5.8	7.85	80×65	270
46	80FIU-45-18	45	18	2900	6.1	7.5
47	80FIU-50-15	50	15	2900	5.6	7.5
48	80FIU-35-45	35	45	2900	10.8	11
49	80FIU-17.5-11	17.5	11	1450	1.5	2.2	100×80	370
50	80FIU-40-35	40	35	2900	10.2	11
51	80FIU-45-32	45	32	2900	10.1	11
52	80FIU-50-30	50	30	2900	10.2	11
53	80FIU-60-30	60	30	2900	12.6	15
54	80FIU-45-50	45	50	2900	14.8	15
55	80FIU-22.5-12.5	22.5	12.5	1450	2.3	3
56	80FIU-55-40	55	40	2900	15	15
57	100FIU-50-58	50	58	2900	21	22
58	100FIU-50-50	50	50	2900	17.5	18.5
59	100FIU-60-50	60	50	2900	21.5	22
60	100FIU-60-40-60-40	60	40	2900	16.8	18.5
61	100FIU-60-30-60-30	60	30	2900	13.8	15
62	100FIU-70-45-70-45	70	45	2900	22.1	22
63	100FIU-80-35-80-35	80	35	2900	17.8	18.5
64	100FIU-100-27-100-27	100	27	2900	18.4	18.5
65	100FIU-80-15	80	15	2900	10.2	11	100×80	370
66	100FIU-100-20	100	20	2900	15	15
67	100FIU-80-50	80	50	2900	27	30
68	100FIU-100-45	100	45	2900	28	30
69	100FIU-50-11	50	11	1450	4.2	5.5
70	100FIU-120-40	120	40	2900	28.5	30
71	100FIU-145-28	145	28	2900	29.5	30
72	100FIU-80-30	80	30	2900	17.5	18.5
73	100FIU-100-25	10	25	2900	17..9	18.5
74	100FIU-120-20	120	20	2900	17.2	18.5
75	100FIU-140-15	140	15	2900	16.8	18.5
76	100FIU-100-20	100	20	2900	14.9	15
77	100FIU-120-15	120	15	2900	14.2	15
78	100FIU-140-10	140	10	2900	14.5	15
79	125FIU-100-40	100	40	2900	28.8	30
80	125FIU-120-35	120	35	2900	29.4	30	150×125	1000
81	125FIU-140-25	140	25	2900	25	30
82	125FIU-120-32	120	32	2900	26.8	30
83	125FIU-140-28	140	28	2900	27.6	30
84	125FIU-160-24	160	24	2900	28.1	30
85	125FIU-120-20	120	20	2900	17.2	18.5
86	125FIU-140-18	140	18	2900	21	22
87	125FIU-150-15	150	15	2900	21.5	22
88	125FIU-80-15	80	15	1450	10.2	11
89	150FIU-120-25	120	25	1450	22	30
90	150FIU-80-11	80	11	980	8.9	11
91	150FIU-150-20	150	20	1450	24.5	30
92	150FIU-180-30	180	30	1450	35.5	37
93	150FIU-210-26	210	26	1450	36.4	37
94	150FIU-148-11	148	11	980	15	15
95	150FIU-240-24	240	24	1450	37	37
96	150FIU-270-20	270	20	1450	36	37
97	150FIU-190-18	190	18	1450	22	22
98	150FIU-135-8	135	8	980	10.5	11
99	150FIU-260-16	260	16	1450	28	30
100	150FIU-280-14	280	14	1450	28.2	30
101	150FIU-120-40	120	40	1450	33.6	37
102	150FIU-150-40	150	40	1450	42	45
103	150FIU-101-18	101	18	980	12.8	15
104	150FIU-200-32	200	32	1450	44	45
105	150FIU-250-30	250	30	1450	44.5	45
106	150FIU-300-25	300	25	1450	45	45	200×150	1200
107	200FIU-320-32	320	32	1450	55	55
108	200FIU-210-14	210	14	980	18.4	18.5
109	200FIU-350-28	350	28	1450	55	55
110	200FIU-400-25	400	25	1450	70	75
111	200FIU-250-45	250	45	1450	74	75
112	200FIU-168-20	168	20	980	27	30
113	200FIU-300-38	300	38	1450	72	75
114	200FIU-350-34	350	34	1450	73.8	75
115	200FIU-320-24	320	24	1450	42	45
116	200FIU-215-10	215	10	980	15.6	18.5
117	200FIU-350-20	350	20	1450	43	45
118	200FIU-400-18	400	18	1450	44	45
119	200FIU-500-12	500	12	1450	45	45
120	250FIU-400-45	400	45	1450	112	132	250×200	1450
121	250FIU-270-20	270	20	980	35	37
122	250FIU-500-37	500	37	1450	118	132
123	250FIU-600-30	600	30	1450	120	132
124	250FIU-400-32	400	32	1450	85	90
125	250FIU-270-14	270	14	980	25	30
126	250FIU-500-26	500	26	1450	79	90
127	250FIU-600-20	600	20	1450	84	90

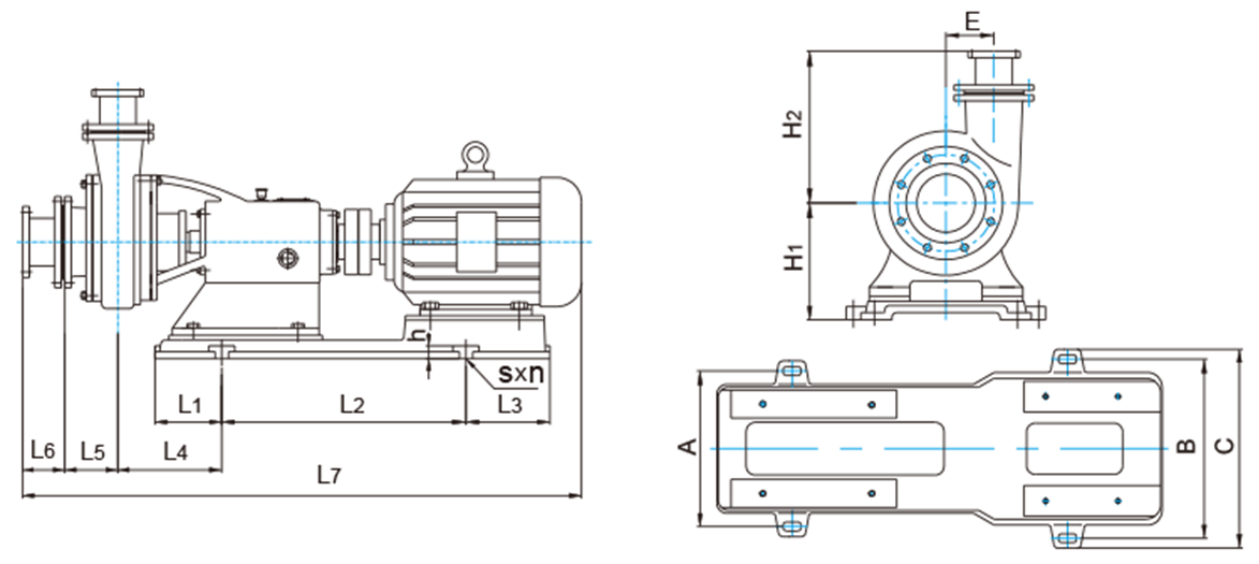

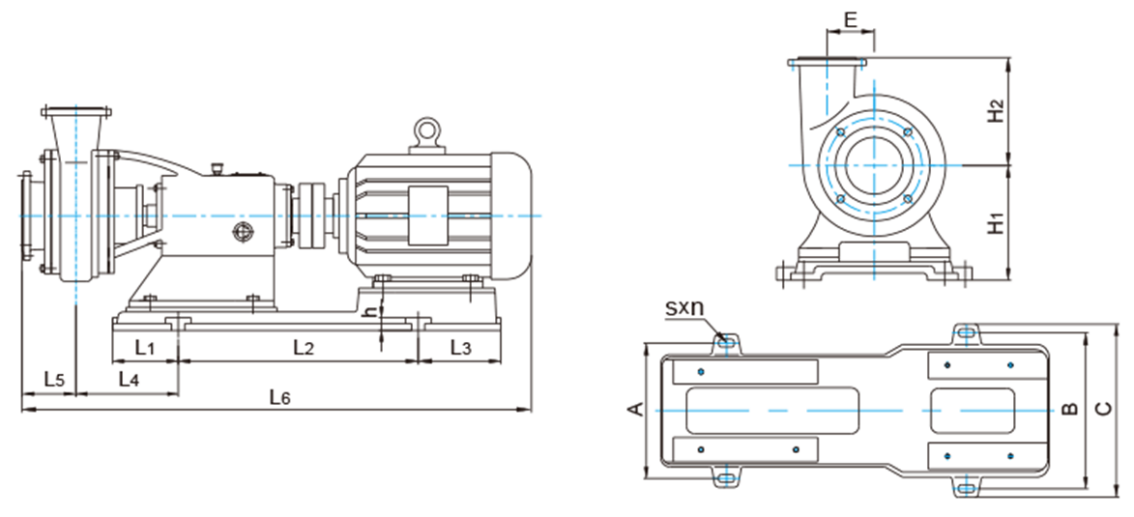

FIU（UHB-ZK）型耐腐耐磨砂浆泵外形尺寸图

型号	配套电机	A	B	C	E	H1	H2	L1	L2	L3	L4	L5	L6	h	s×n
32UHB-ZK	0.75~1.1kW-2 0.75kW-4	260	260	315	78	160	150	100	335	100	210	115	780	25	16×4
32UHB-ZK	1.5~2.2kW-2	260	260	315	78	165	150	100	335	100	210	115	825	25	16×4
40UHB-ZK	2.2kW-2	260	260	315	86	165	165	100	335	100	230	120	845	25	18×4
40UHB-ZK	3kW-2	260	260	315	86	170	165	120	335	120	245	120	900	25	18×4
50UHB-ZK	1.1kW-4	320	320	380	95	210	180	160	400	160	270	125	960	25	18×4
	4kW-2	320	320	380	95	210	180	160	400	160	270	125	1020	25	18×4
	5.5~7.5kW-2	320	320	380	95	210	180	160	400	160	270	125	1060	25	18×4
65UHB-ZK	1.1kW-4	320	320	380	105	210	190	160	400	160	270	125	1000	25	18×4
	5.5~7.5kW-2	320	320	380	105	210	190	160	400	160	270	125	1060	25	18×4
	11kW-2	320	370	435	105	225	190	165	525	165	280	125	1220	35	25×4
65UHB-ZK-H	2.2kW-4	320	320	380	123	210	205	160	400	160	280	135	1025	25	18×4
	5.5~7.5kW-2	320	320	380	123	210	205	160	400	160	280	135	1070	25	18×4
	11~15kW-2	320	370	435	123	225	205	165	525	165	280	135	1215	35	25×4
65UHB-ZK-M2	3kW-4	320	320	380	166	208	228	160	400	160	278	134	1010	25	20×4
	4kW-4	320	320	380	166	208	228	160	400	160	278	134	1030	25	20×4
	5.5~7.5kW-4	320	320	380	166	208	228	160	400	160	278	134	1120	25	20×4
65UHB-ZK-MH	4kW-4	410	460	530	205	280	400	190	705	190	310	135	1300	35	20×4
	5.5kW-4	410	460	530	205	280	400	190	705	190	310	135	1300	35	20×4
	7.5kW-4	410	460	530	205	280	400	190	705	190	310	135	1300	35	20×4
	11kW-4	410	460	530	205	280	400	190	705	190	310	135	1375	35	20×4
80UHB-ZK	2.2~3kW-4	320	320	380	125	210	220	160	400	160	260	135	1010	25	20×4
	7.5kW-2	320	320	380	125	210	220	160	400	160	260	135	1110	25	20×4
	11~15kW-2	320	370	435	125	225	220	165	525	165	270	135	1200	25	25×4
	18.5kW-2	320	370	435	125	225	220	165	570	165	270	135	1280	25	25×4
	22kW-2	395	485	555	125	285	220	210	670	210	235	140	1320	40	25×4
100UHB-ZK	5.5kW-4	410	460	530	130	280	230	190	705	190	305	135	1300	35	25×4
	11~15kW-2	410	460	530	130	280	230	190	705	190	305	135	1400	35	25×4
	18.5kW-2	410	460	530	130	280	230	190	705	190	305	135	1420	35	25×4
	22kW-2	410	460	530	130	280	230	190	705	190	305	135	1440	35	25×4
	30~37kW-2	395	485	555	130	305	230	210	670	210	335	135	1520	40	25×4
100UHB-ZK-AH	22kW-2	410	460	530	127	280	210	190	705	190	315	150	1465	35	25×4
100UHB-ZK-AH	30~37kW-2	395	485	555	127	305	210	210	670	210	340	150	1540	40	25×4
125UHB-ZK	11kW-4	410	460	530	131	280	210	190	705	190	315	155	1445	40	30×4
	18.5kW-2	410	460	530	131	280	210	190	705	190	315	155	1485	35	30×4
	22kW-2	410	460	530	131	280	210	190	705	190	315	155	1500	35	30×4
	30kW-2	395	485	555	131	305	210	210	670	210	345	155	1560	40	30×4

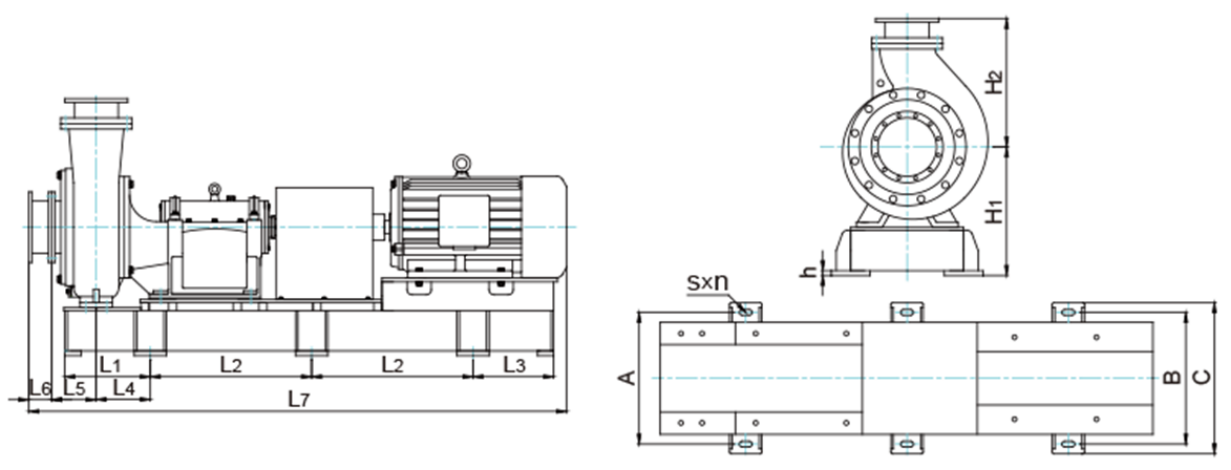

FIU（UHB-ZK）型耐腐耐磨砂浆泵的出口在右侧(从进口方向看)

型号	配套电机	A	B	C	E	H1	H2	L1	L2	L3	L4	L5	L6	L7	h	s×n
80UHB-ZK-II	7.5kW-4	425	365	495	187	300	365	200	600	200	355	135	0	1420	25	30×4
	11kW-4	460	460	530	187	300	365	210	800	210	315	135	0	1470	25	30×4
	15kW-4	460	460	530	187	300	365	210	800	210	315	135	0	1525	25	30×4
80UHB-ZK-M	18.5~22kW-4	510	510	580	240	370	450	250	850	190	350	155	150	1840	20	30×4
80UHB-ZK-M	30kW-4	510	510	580	240	370	450	250	850	190	350	155	150	1890	20	30×4
100UHB-ZK-II	11kW-4	460	460	530	200	300	390	210	800	210	320	150	0	1465	25	30×4
	15kW-4	460	460	530	200	300	390	210	800	210	320	150	0	1520	25	30×4
	22kW-4	460	460	530	200	300	390	210	800	210	320	150	0	1570	25	30×4
100UHB-ZK-M	22kW-4	510	510	580	250	370	460	250	850	190	350	155	150	1810	20	30×4
	30kW-4	510	510	580	250	370	460	250	850	190	350	155	150	1865	20	30×4
	37~45kW-4	510	610	700	250	370	460	250	935	250	390	155	150	1950	45	30×4
	55kW-4	510	630	745	250	390	460	245	1000	245	390	155	150	2035	55	30×4
125UHB-ZK-II	5.5~7.5kW-4	425	365	495	200	310	390	200	600	200	355	135	0	1275	25	30×4
	18.5kW-4	460	460	530	200	300	390	210	800	210	325	150	0	1530	25	30×4
	22kW-4	460	460	530	200	300	390	210	800	210	325	150	0	1570	25	30×4
125UHB-ZK-M	11kW-6	510	510	580	240	370	460	250	850	190	390	170	150	1840	20	30×4
	30kW-4	510	510	580	240	370	460	250	850	190	390	170	150	1890	20	30×4
	37~45kW-4	510	610	700	240	370	460	250	935	250	375	170	150	1980	45	25×4
	55kW-4	510	630	745	240	390	460	245	1000	245	405	170	150	2070	55	30×4
150UHB-ZK	11kW-6	510	510	580	223	370	470	250	850	190	350	180	150	1800	20	30x4
	15kW-6,22kW-4	510	510	580	223	370	470	250	850	190	350	180	150	1860	20	30x4
	30kW-4	510	510	580	223	370	470	250	850	190	350	180	150	1900	20	30x4
	37kW-4	510	610	700	223	370	470	250	935	250	350	180	150	1950	45	30×4
	45kW-4	510	610	700	223	370	470	250	935	250	350	180	150	2000	45	30×4
150UHB-ZK-AH	55kW-4	510	630	745	272	390	500	245	1000	245	360	210	150	2100	45	30×4
150UHB-ZK-AH	75kW-4	510	660	745	272	390	500	245	1000	345	360	210	150	2185	55	30×4
200UHB-ZK	18.5kW-6	510	510	580	235	370	480	250	850	190	380	190	150	1915	20	30×4
	30kW-6,45kW-4	510	610	700	235	370	480	250	935	250	360	190	150	2000	45	30×4
	55kW-4	510	630	745	235	390	480	245	1000	245	360	190	150	2075	55	30×4
	75kW-4	510	660	745	235	390	480	245	1000	345	360	190	150	2140	55	30×4
200UHB-ZK-AH	90kW-4	770	770	850	310	655	540	570	1200	390	430	245	150	2590	25	30×4
	110kW-4	770	770	850	310	655	540	570	1200	530	430	245	150	2730	25	30×4
	132~160kW-4	770	770	840	310	655	540	570	1200	530	430	190	150	2860	25	30×4
250UHB-ZK-L	75kW-4	510	660	750	235	390	470	245	1000	345	360	245	150	2170	20	30×4
250UHB-ZK	30kW-6	770	770	850	310	655	510	570	1200	390	450	220	150	2450	25	30×4
	37kW-6	770	770	850	310	655	510	570	1200	390	450	220	150	2480	25	30×4
	75kW-4	770	770	850	310	655	510	570	1200	390	450	220	150	2550	25	30×4
	90kW- 4	770	770	850	310	655	510	570	1200	390	450	220	150	2580	25	30×4
	110kW-4	770	770	850	310	655	510	570	1200	530	450	220	150	2715	25	30×4
	132~160kW-4	770	770	850	310	655	510	570	1200	530	450	220	150	2850	25	30×4
300UHB-ZK-L	160kW-4	770	770	850	310	655	510	570	1200	530	450	220	150	2940	25	30×4
300UHB-ZK	55kW-6	880	880	960	390	755	570	295	850×2	410	170	235	150	2710	25	35×6
	75kW-6	880	880	960	390	755	570	295	850×2	410	170	235	150	2730	25	35×6
	132kW-4	880	880	960	390	755	570	295	850×2	410	170	235	150	2775	25	35×6
	110~132kW-6 160~200kW-4	880	880	960	390	755	570	295	850×2	410	170	235	150	2825	25	35×6
	160kW-6,250kW-4	880	880	960	390	755	570	295	850×2	465	170	235	150	3015	25	35×6
350UHB-ZK-L	200kW-4	880	880	960	390	755	570	295	850×2	465	170	235	150	2870	25	35×6
350UHB-ZK-L	250kW-4	880	880	960	390	755	570	295	850×2	465	170	235	150	3060	25	35×6
350UHB-ZK	90~110kW-8	930	930	1080	425	815	740	440	1000×2	510	305	275	250	3390	25	35x6
	132kW-8 180~220kW-6	930	930	1080	425	815	740	440	1000×2	620	305	275	250	3620	25	35x6
	250kW-6	930	930	1080	425	815	740	440	1000×2	620	305	275	250	3690	25	35x6
500UHB-ZK	220~400kW-8	1240	1240	1380	475	935	810	675	1000×3	1100	495	330	250	5655	30	35x8
500UHB-ZK	500kW-6	1240	1240	1380	475	935	810	675	1000×3	1100	495	330	250	5655	30	35x8
600UHB-ZK	200~315kW-10	1340	1340	1480	660	1110	900	675	1000×3	1110	475	395	250	5700	30	35x8
	400kW-10 710kW-8	1340	1340	1480	660	1110	900	675	1000×3	1500	475	395	250	6000	30	35x8
	450kW-8	1340	1340	1480	660	1110	900	675	1000×3	1110	475	395	250	5700	30	35x8

FIU（UHB-ZK）型耐腐耐磨砂浆泵的出口在中心位置

型号	功率	A	B	C	H1	H2	L1	L2	L3	L4	L5	L6	L7	h	sxn
300UHB-ZK-S	55kW-6	820	820	940	800	815	530	1000×2	300	336	272	150	3105	30	35×6
	75~132kW-6 160~200kW-4	820	820	940	800	815	530	1000×2	500	336	272	150	3340	30	35×6
	250kW-4,160kW-6	820	820	940	800	815	530	1000×2	500	336	272	150	3570	30	35×6
350UHB-ZK-S	90~110kW-8	950	950	1070	950	910	500	1150×2	500	290	303	200	3690	30	35×6
350UHB-ZK-S	180kW-8 180~250kW-6	950	950	1070	950	910	500	1150×2	550	290	303	200	3920	30	35×6
400UHB-ZK-S	250kW-6	950	950	1070	950	935	500	1150×2	550	300	293	200	3920	30	35×6
400UHB-ZK-S	280~315kW-6	950	950	1070	950	935	400	1000×3	400	200	293	200	4380	30	35×8
500UHB-ZK-S	220kW-8	1090	1090	1210	1120	1155	500	1100×4	500	261	336	250	4875	30	35×8
500UHB-ZK-S	250~350kW-8 500kW-6	1090	1090	1210	1120	1155	750	1100×4	750	511	336	250	5225	30	35×8

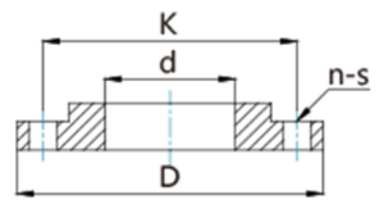

FIU（UHB-ZK）型耐腐耐磨砂浆泵进出口法兰尺寸引用标准：GB/T 9116-2010 PN 1.0MPa

d	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500	600
D	115	140	150	165	185	200	220	250	285	340	395	445	505	565	670	780
K	85	100	110	125	145	160	180	210	240	295	350	400	460	515	620	725
n-s	4-Φ14	4-Φ18				8-Φ18			8-Φ22		12-Φ22		16-Φ22	16-Φ26	20-Φ26	20-Φ30

您还可能对以下产品感兴趣
