CMB 、CMB-L耐颗粒抗干磨氟塑料磁力泵
- 品牌：壹泵阀
- 型号：CMB 、CMB-L
- 压力/扬程：19~63米
- 工作温度： -20℃~150℃
- 连接方式：法兰
- 产品名称：CMB 、CMB-L耐颗粒抗干磨氟塑料磁力泵
- 通径/流量：1.5~220吨/每小时
- 材质：氟塑料合金
- 驱动方式：电动、磁力驱动
- 适用范围：是适用于强腐蚀、有毒、易挥发、易燃易爆、有机溶剂和贵重液体的理想环保输送设备。
- 产品概述
- 性能参数
- 尺寸重量
CMB 、CMB-L耐颗粒抗干磨氟塑料磁力泵
CMB 、CMB-L耐颗粒抗干磨氟塑料磁力泵概述
CMB、CMB-L耐颗粒抗干磨氟塑料磁力泵，运用ANSYSICEM+CFD、CFX有限元分析、流体可视化仿真技术设计高性能的水力模型，泵体与叶轮、叶轮与隔离套设计有固体颗粒阻挡环结构，减小了颗粒磨损。支承轴采用固定转轴宽支点非悬臂支承结构，免除了轴传动转子断轴烦恼，稳定性更好非金属材料制造的加固套，彻底消除了磁涡流发热带来的损坏，提升了运行可靠性。Plusssic复合陶瓷制造滑动轴承部件，不仅耐固体颗粒磨损，而且可承受抽空状态下30MIN空运行，CMB(L) 设计有轴承的长悬架体结构，可防止高温工况介质高温影响电机运行。

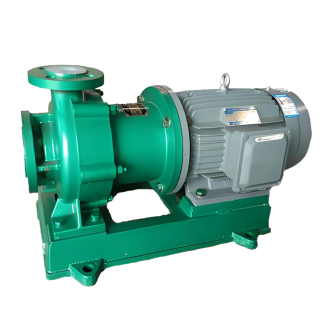

CMB耐颗粒抗干磨氟塑料磁力泵产品图 CMB-L耐颗粒抗干磨氟塑料磁力泵产品图
该泵具有耐颗粒、抗干磨、高效节能、运行稳定、静音低振、可靠性高、寿命长等同类氟塑料磁力泵无可比拟的优点，突破了传统氟塑料磁力泵使用限制， 是强腐蚀、有毒、易挥发、易燃易爆、有机溶剂和贵重液体理想的环保输送设备。
使用温度范围： -20℃~150℃

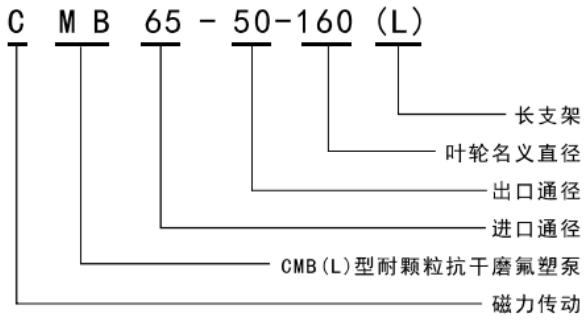

CMB 、CMB-L耐颗粒抗干磨氟塑料磁力泵型号意义

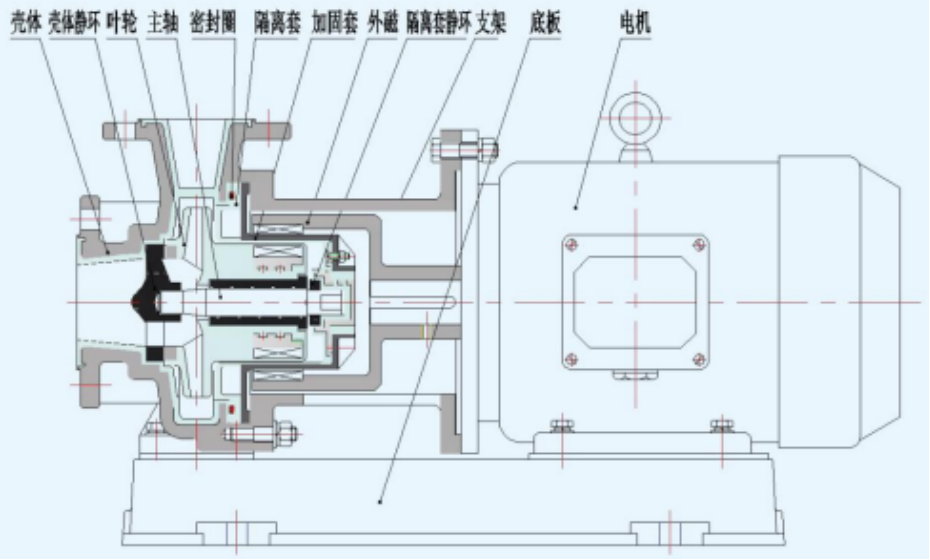

CMB 耐颗粒抗干磨氟塑料磁力泵结构图
CMB 、CMB-L耐颗粒抗干磨氟塑料磁力泵分解图

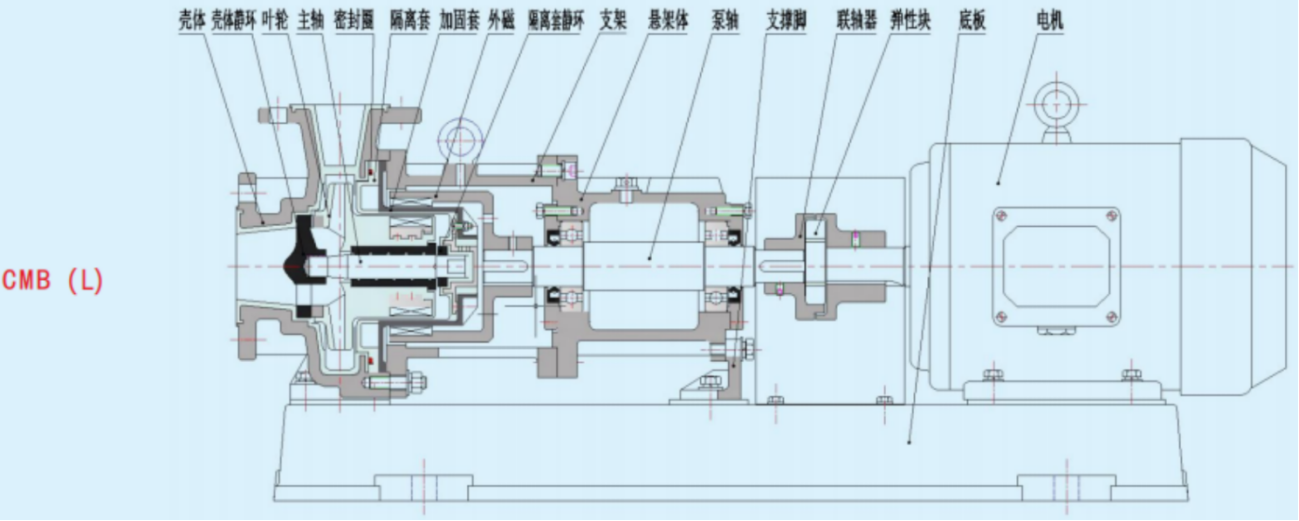

CMB-L 耐颗粒抗干磨氟塑料磁力泵结构图

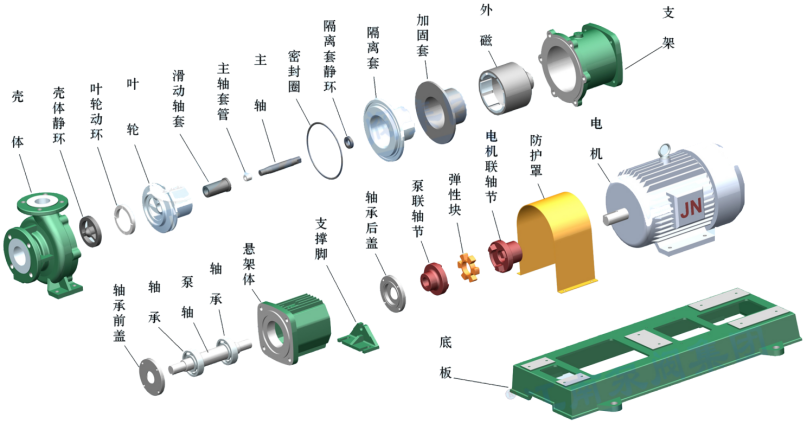

CMB-L耐颗粒抗干磨氟塑料磁力泵分解图
CMB 、CMB-L耐颗粒抗干磨氟塑料磁力泵型号与性能参数表
| 序号 | 型号(Model) | 转速(Rev)=2900r/min介质密度(Medium density)=1000kg/m³ | |||||||
| 流 量Fow m'/h) | 扬 程 PumpHead (m) | 效率N (%) | 进口 Nlet (mm) | 出 口 Outlet (mm) | 汽蚀余量NPSHr (m) | 电机功率Power (kW) | 整机重量Weight (kg) | ||
| 1 | CMB25-20-125(L) | 15 | 22 | 24 | φ25 | φ20 | 2 | 0.75 | 35 |
| 2 | 20 | ||||||||
| 3.2 | 18 | ||||||||
| 2 | CMB25-20-160(L) | 1.5 | 33 | 22 | φ25 | φ20 | 2 | 1.1 | 40 |
| 2 | 12 | ||||||||
| 32 | 30 | ||||||||
| 3 | CMB25-20-200(L) | 115 | 51 | 20 | φ25 | φ20 | 2 | 2.2 | 65 |
| 2 | 50 | ||||||||
| 32 | 7 | ||||||||
| 4 | CMB32-20-125(L) | 2.5 | 22 | 19 | φ32 | φ20 | 2 | 1.1 | 40 |
| 16 | 20 | ||||||||
| 5 | 18 | ||||||||
| CMB32-20-160(L) | 245 | 33 | 27 | φ32 | φ20 | 2 | 1.5 | 50 | |
| 5 | 3.6 | 32 | |||||||
| 5 | 10 | ||||||||
| 6 | CMB32-20-200(L) | 2.5 | 51 | 24 | φ32 | φ20 | 2.5 | 3 | 75 |
| 316 | 50 | ||||||||
| 5 | 47 | ||||||||
| 7 | CMB40-25-125(L) | 4 | 21 | 36 | φ40 | φ25 | 2.5 | 1.5 | 45 |
| 6.3 | 20 | ||||||||
| 7.5 | 18 | ||||||||
| CMB40-25-160(L) | 4 | 33 | 33 | φ40 | φ25 | 2.5 | 2.2 | 50 | |
| 8 | 6:3 | 3 | |||||||
| 7.5 | 28 | ||||||||
| CMB40-25-200(L) | 4 | 51 | 29 | φ40 | φ25 | 2.5 | 5.5 | 95 | |
| 9 | 6.3 | 59 | |||||||
| 715 | 47 | ||||||||
| 10 | CMB40-25-250(L) | 4 | 81 | 25 | φ40 | φ25 | 2.5 | 11 | 135 |
| 6.3 | 80 | ||||||||
| 7.5 | 78 | ||||||||
| 11 | CMB50-32-125(L) | 7 | 22 | 47 | φ50 | φ32 | 2.5 | 2.2 | 50 |
| 1215 | 20 | ||||||||
| 15 | 16 | ||||||||
| 12 | CMB50-32-160(L) | 7 | 33 | 43 | φ50 | φ32 | 2.5 | 4 | 95 |
| 12.5 | 32 | ||||||||
| 15 | 30 | ||||||||
| 13 | CMB50-32-200(L) | 7 | 51 | 40 | φ50 | φ32 | 2.5 | 7.5 | 125 |
| 12.5 | 50 | ||||||||
| 15 | 47 | ||||||||
| 14 | CMB50-32-250(L) | 2 | 35 | φ50 | φ32 | 2.5 | 11 | 190 | |
| 125 | B0 | ||||||||
| 15 | 77 | ||||||||
| 15 | CMB65-50-125(L) | 15 | 2 | 55 | φ65 | φ50 | 2.5 | 4 | 90 |
| 25 | 20 | ||||||||
| 32 | 12 | ||||||||
| CMB65-50-160(L) | 15 | 33 | 50 | φ65 | φ50 | 2.5 | 5.5 | 105 | |
| 16 | 25 | 32 | |||||||
| 32 | 28 | ||||||||
| 17 | CMB65-40-200(L) | 15 | 51 | 45 | φ65 | φ40 | 2.5 | 11 | 160 |
| 25 | 50 | ||||||||
| 32 | 45 | ||||||||
| 18 | CMB65-40-250(L) | 15 | 40 | φ65 | φ40 | 2.5 | 18.5 | 230 | |
| 25 | 60 | ||||||||
| 32 | 72 | ||||||||
| 19 | CMB80-65-125(L) | 30 | 22 | 54 | φ80 | φ65 | 3 | 5.5 | 80 |
| 50 | 20 | ||||||||
| 60 | 18 | ||||||||
| 20 | CMB80-65-160(L) | 30 | 33 | 52 | φ80 | φ65 | 3 | 11 | 135 |
| 50 | 32 | ||||||||
| B0 | 27 | ||||||||
| 21 | CMB80-50-200(L) | 30 | 52 | 46 | φ80 | φ50 | 3 | 18.5 | 190 |
| 50 | 60 | ||||||||
| 60 | 45 | ||||||||
| CMB80-50-250(L) | 30 | 82 | 43 | φ80 | φ50 | 3.5 | 30 | 310 | |
| 22 | 50 | 80 | |||||||
| 60 | 75 | ||||||||
| CMB100-80-125(L) | 65 | 22 | 63 | φ100 | φ80 | 3.5 | 11 | 140 | |
| 23 | 100 | 20 | |||||||
| 110 | 18 | ||||||||
| 24 | CMB100-80-160(L) | 85 | 35 | 50 | 0100 | 080 | 3.5 | 18.5 | 195 |
| 100 | 32 | ||||||||
| 120 | 26 | ||||||||
| 25 | CMB100-65-200(L) | 65 | 61 | 46 | φ100 | φ65 | 3.5 | 30 | 310 |
| 100 | 50 | ||||||||
| 120 | 43 | ||||||||
| 26 | CMB100-65-250(L) | 65 | 82 | 43 | φ100 | φ65 | 4 | 45 | 420 |
| 100 | 80 | ||||||||
| 120 | 65 | ||||||||
| 27 | CMB125-80-160(L) | 100 | 38 | 60 | φ125 | φ80 | 4 | 30 | 360 |
| 160 | 32 | ||||||||
| 180 | 20 | ||||||||
| 28 | CMB125-100-200(L) | 120 | 55 | 55 | φ125 | φ100 | 4.5 | 55 | 500 |
| 200 | 50 | ||||||||
| 220 | 45 | ||||||||

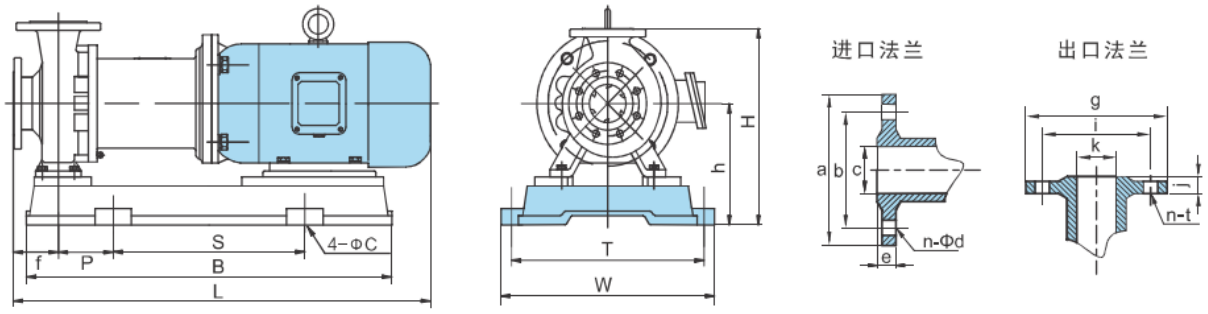

CMB 、CMB-L耐颗粒抗干磨氟塑料磁力泵外形尺寸图
CMB 、CMB-L耐颗粒抗干磨氟塑料磁力泵外形尺寸表 *表中尺寸仅供参考，公司保留更改的权利，以单页具体型号安装尺寸为准。
| 序 号 | 系列型号 Model | 外 型 安 装 尺 寸Outside and installing size | 进口法兰尺寸Inlet flange size | 出口法兰尺寸Outlet flange size | ||||||||||||||
| L | B | S | P | W | T | H | h | f | C | a | b | n-φd | k | g | i | n-φt | ||
| 1 | CMB65-40-200L | 935 | 800 | 420 | 120 | 490 | 440 | 440 | 260 | 99 | 65 | 185 | 145 | 4-φ17.5 | 40 | 150 | 110 | 4-φ17.5 |
| 2 | CMB80-65-125L | 915 | 800 | 420 | 120 | 490 | 440 | 460 | 260 | 99 | 80 | 200 | 160 | 8-φ17.5 | 65 | 185 | 145 | 4-φ17.5 |
| 3 | CMB80-65-160L | 936 | 800 | 420 | 120 | 490 | 440 | 460 | 260 | 99 | 80 | 200 | 160 | 8-φ17.5 | 65 | 185 | 145 | 4-φ17.5 |
| 4 | CMB80-50-200L | 1340 | 1270 | 840 | 215 | 490 | 440 | 460 | 260 | 99 | 80 | 200 | 160 | 8-φ17.5 | 50 | 185 | 125 | 4-φ17.5 |
| 5 | CMB100-80-160L | 1295 | 1250 | 740 | 108 | 490 | 440 | 480 | 260 | 100 | 100 | 220 | 180 | 8-φ18 | 80 | 200 | 160 | 8-φ18 |
更多外形尺寸数据请直接联系我司销售人员免费索取，谢谢！
