XWJ新型节能无堵塞纸浆泵
- 品牌：壹泵阀
- 型号：XWJ
- 压力/扬程：10~32米
- 工作温度：0℃～110℃
- 连接方式：法兰
- 产品名称：XWJ新型节能无堵塞纸浆泵
- 通径/流量：20~400吨/每小时
- 材质：HT200、QT450-10、ZG35或ZG1Cr18Ni9Ti
- 驱动方式：电动
- 适用范围：适用于轻工、造纸行业中温度低于110℃，浓度低于6%纸浆、浆料的输送，也可用于工业和城市给排水等场合的污水。
- 产品概述
- 性能参数
- 尺寸重量
XWJ新型节能无堵塞纸浆泵
XWJ新型节能无堵塞纸浆泵概述
XWJ新型节能无堵塞纸浆泵是一种新型、节能型、纸浆专用泵，经实际使用，具有高效、无或少泄露、抗堵塞性好、运行平稳、可靠性高、结构紧凑等特点。主要体现在以下几个方面;采用半开或全开式叶轮、耐磨板与叶轮前侧间隙可调、轴封主要采用机械密封并选用高精度轴承(D级精度)及优质轴材料等，因此XWJ型纸浆泵是您理想的“好帮手”，同时您的成功也是上海美言壹泵阀始终的追求。

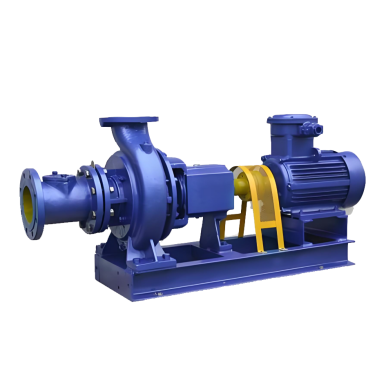

XWJ新型节能无堵塞纸浆泵产品图
XWJ新型节能无堵塞纸浆泵用途
XWJ新型节能无堵塞纸浆泵可广泛适用于轻工、造纸行业中温度低于110℃，浓度低于6%浆料的输送，同时也可用于工业和城市给水、排水等场合。

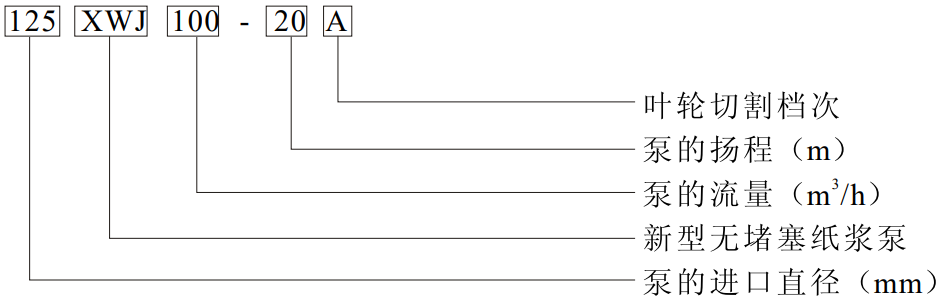

XWJ新型节能无堵塞纸浆泵型号意义
XWJ新型节能无堵塞纸浆泵结构说明
1、XWJ型纸浆泵为单级单吸悬臂式结构，主要由泵体、叶轮、泵盖、耐磨板及悬架部件组成;
2、从电机端看，电机为顺时针方向旋转，且泵为轴向吸入，径向(中间)排出;
3、泵为后开门结构，维修时可不必拆卸进出管路;
4、泵轴由两个高精度滚动轴承支承，采用稀油润滑(20#机油);5、轴封采用机械密封或填料两种形式;
6、耐磨板与叶轮前侧间隙可通过调节螺杆进行调节，以保持叶
轮连续运行的高效性;
7、泵和电机由柱销联轴器直联传动。

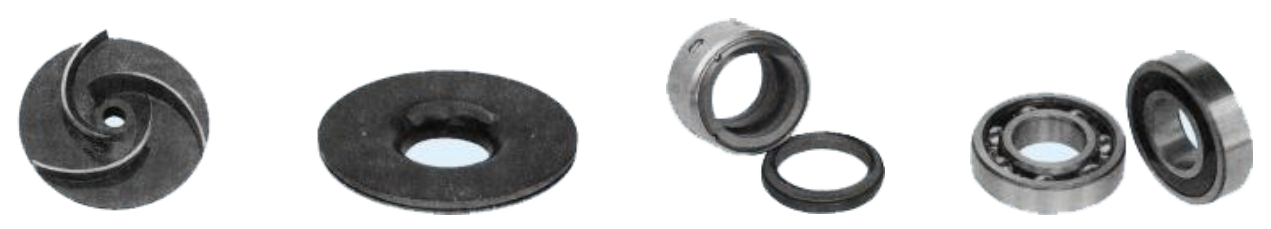

叶轮高效节能，抗堵塞性能强； 高标准耐磨板，精细耐磨调节灵活； 硬质合金机械密封，滴液不漏寿命长； 进口轴承，材质优良，精密耐用
XWJ新型节能无堵塞纸浆泵材质
该泵的各过流部件材质为HT200、QT450-10、ZG35或ZG1Cr18Ni9Ti,轴材质为40CrK 3Cr13
XWJ新型节能无堵塞纸浆泵性能范围
流量: 20~400m'/h；扬程: 10~32m；转速: 1450r/min；功率:1.5~55Kw

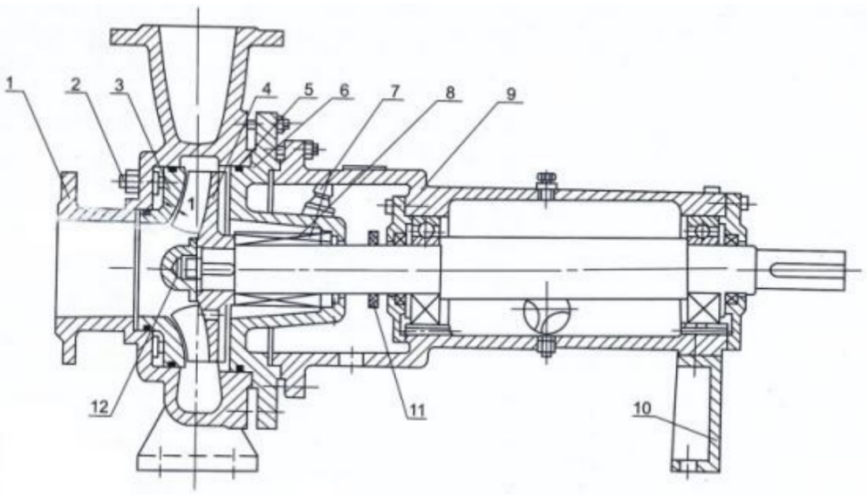

XWJ新型节能无堵塞纸浆泵结构图及零部件名称
| 1 | 泵体 | 2 | 调节螺杆 | 3 | 耐磨 板 | 4 | 叶轮 | 5 | O形 圈 | 6 | 泵盖 | 7 | 软管接头 | |||||
| 8 | 填料或机械密封 | 9 | 悬架部件 | 10 | 支架 | 11 | 挡水 圈 | 12 | 叶轮螺母 | |||||||||

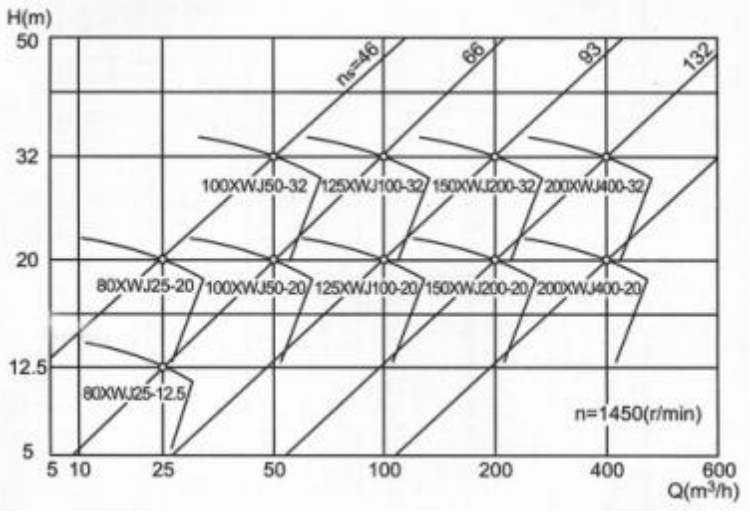

XWJ新型节能无堵塞纸浆泵型谱图
XWJ新型节能无堵塞纸浆泵型号及性能参数表（试验介质：常温清水）
| 泵 型 号 | 流量(M3/h) | 扬程(M) | 转速(r/Min) | 配套电机型号 及功率 (KW) | |
| 80XWJ25-12.5 | 25 | 12.5 | 1450 | Y100L1-4/2.2 | |
| A | 20 | 10 | Y90L-4/1.5 | ||
| 80XWJ25-20 | 25 | 20 | 1450 | Y100L2-4/3 | |
| A | 20 | 16 | Y100L1-4/2.2 | ||
| 100XWJ50-20 | 50 | 20 | 1450 | Y132S-4/5.5 | |
| A | 45 | 18 | Y112M-4/4 | ||
| B | 40 | 16 | Y160M-4/11 | ||
| 100XWJ50-32 | 50 | 32 | 1450 | Y132S-4/5.5 | |
| A | 40 | 26 | Y160M-4/11 | ||
| 125XWJ100-20 | 100 | 20 | 1450 | Y132M-4/7.5 | |
| A | 90 | 18 | Y132M-4/7.5 | ||
| B | 80 | 16 | Y160L-4/15 | ||
| 125XWJ100-32 | 100 | 32 | 1450 | Y160M-4/11 | |
| A | 90 | 28 | Y160M-4/11 | ||
| B | 80 | 26 | Y180M-4/18.5 | ||
| 150XWJ200-20 | 200 | 20 | 1450 | Y160L-4/15 | |
| A | 180 | 18 | Y160M-4/11 | ||
| B | 160 | 16 | Y100L2-4/3 | ||
| 150XWJ200-32 | 200 | 32 | 1450 | Y200L-4/30 | |
| A | 187 | 28 | Y180L-4/22 | ||
| B | 170 | 24 | Y180M-4/18.5 | ||
| 200XWJ400-20 | 400 | 20 | 1450 | Y225S-4/37 | |
| A | 380 | 18 | Y200L-4/30 | ||
| B | 340 | 15 | Y180L-4/22 | ||
| 200XWJ400-32 | 400 | 32 | 1450 | Y250M-4/55 | |
| A | 375 | 28 | Y225M-4/45 | ||
| B | 340 | 24 | Y225S-4/37 | ||

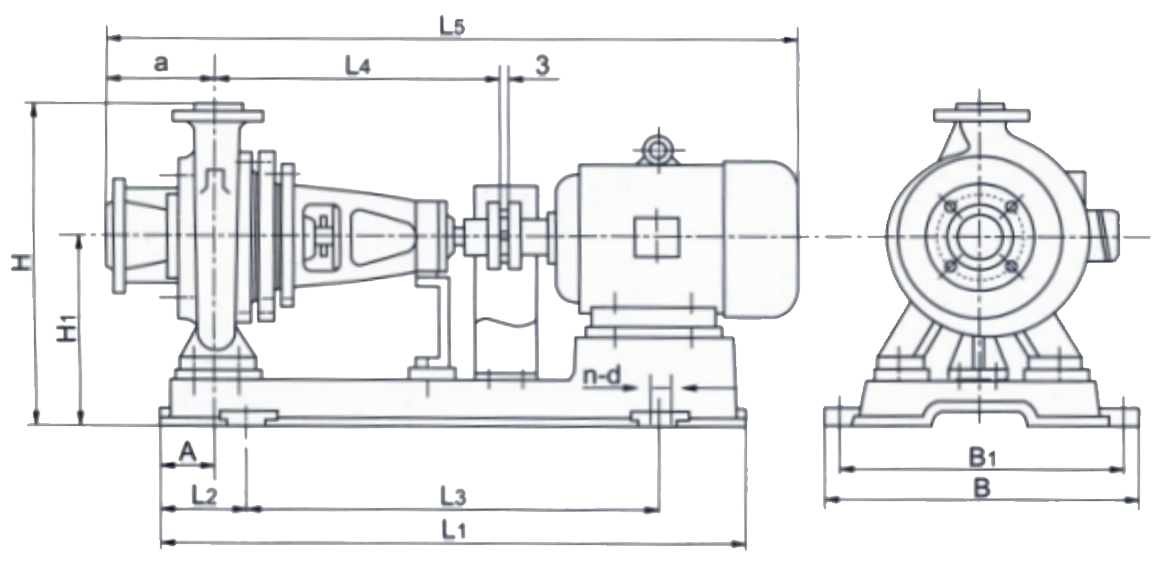

XWJ新型节能无堵塞纸浆泵外形尺寸图
XWJ新型节能无堵塞纸浆泵外形尺寸表
| 泵型号 | 配套电机型号 及功率(Kw) | A | L1 | L2 | L3 | a | L4 | L5 | B1 | B | H1 | H | n-d |
| 80XWJ25-12.5 | Y100L1-4/22 | 60 | 768 | 108 | 550 | 110 | 371 | 847 | 310 | 350 | 215 | 425 | 4-φ18 |
| 80XWJ25-12.5A | Y90L-4/1.5 | 807 | |||||||||||
| 80XWJ25-20 | Y100L2-4/3 | 110 | 980 | 120 | 740 | 125 | 491 | 847 | 440 | 490 | 255 | 490 | |
| 80XWJ25-20A | Y100L1-4/2.2 | ||||||||||||
| 100XWJ50-20 | Y132S-4/5.5 | 90 | 920 | 130 | 660 | 125 | 472 | 1077 | 440 | 490 | 270 | 520 | |
| 100XWJ50-20A | Y112M-4/4 | 1002 | |||||||||||
| 100XWJ50-20B | Y112M-4/4 | ||||||||||||
| 100XWJ50-32 | Y160M-4/11 | 1043 | 125 | 740 | 1207 | 460 | 510 | 300 | 580 | ||||
| 100XWJ50-32A | Y132S-4/5.5 | 990 | 1077 | ||||||||||
| 125XWJ100-20 | Y160M-4/11 | 1200 | 180 | 840 | 140 | 502 | 1252 | 300 | 580 | 4-φ24 | |||
| 125XWJ100-20A | Y132M-4/7.5 | 990 | 125 | 740 | 1162 | 4-φ18 | |||||||
| 125XWJ100-20B | Y132M-4/7.5 | ||||||||||||
| 125XWJ100-32 | Y160L-4/15 | 1200 | 180 | 840 | 1297 | 325 | 640 | 4-φ24 | |||||
| 125XWJ100-32A | Y160M-4/11 | 1252 | |||||||||||
| 125XWJ100-32B | Y160M-4/11 | ||||||||||||
| 150XWJ200-20 | Y180M-4/18.5 | 150 | 1327 | 325 | 680 | ||||||||
| 150XWJ200-20A | Y160L-4/15 | 1307 | |||||||||||
| 150XWJ200-20B | Y160M-4/11 | 1262 | |||||||||||
| 150XWJ200-32 | Y200L-4/30 | 1432 | 375 | 730 | |||||||||
| 150XWJ200-32A | Y180L-4/22 | 1367 | |||||||||||
| 150XWJ200-32B | Y180M-4/18.5 | 1327 | |||||||||||
| 200XWJ400-20 | Y225S-4/37 | 115 | 1500 | 200 | 1050 | 350 | 652 | 1487 | 630 | 690 | 465 | 865 | 4-φ28 |
| 200XWJ400-20A | Y200L-4/30 | 1442 | |||||||||||
| 200XWJ400-20B | Y180L-4/22 | 1377 | |||||||||||
| 200XWJ400-32 | Y250M-4/55 | 115 | 1500 | 200 | 1050 | 350 | 1717 | ||||||
| 200XWJ400-32A | Y225M-4/45 | 1632 | |||||||||||
| 200XWJ400-32B | Y225S-4/37 | 1607 | |||||||||||
| 200XWJ400-32B | Y225S-4/37 | 1607 |
XWJ新型节能无堵塞纸浆泵使用说明
泵起动前，应按以下要求进行检查
1.1、螺栓是否已紧固 ;轴承室内是否已注入稀油(油位高为油标中心处);
1.2、联轴器同轴度是否小于等于φ0.3mm; 同时用手转动联轴器应感觉轻松均匀
1.3、电机转向是否正确
1.4、进口阀门是否全开,
1.5、出口阀门是否关闭
1.6、密封水阀门是否开启; 密封水压力要求: 工作压力加上(0.3~0.5)kgf/cmm?
2、启动电机至额定转速后，缓慢打开出口阀门至额定工况要求 (以电机运行电流为额定值的80%为宜)
3、泵在运行过程中，应注意泵的运转稳定性及密封水的冷却说、冲洗情况。
4、当泵运行一段时间或扬程有所下降时，应注意调整叶轮前侧间隙，调节方法如下：
先松开各紧固螺母，将方头调节螺杆 (见结构图 ) 按逆时针转动至耐磨板与叶轮前侧相碰为止，然后再按顺时针将方头调节螺杆退回至1/2 圈(此时其间隙为0.8~1mmm)最后拧紧各螺母。
5、泵停止运转时，应先关闭出口阀门，然后再关闭电机电源等
6、当泵需停用一段时间时，应排尽泵内积液，以便下次使用。
