GBW浓硫酸化工泵

GBW浓硫酸化工泵

   GBW型浓硫酸管道离心化工泵（简称GBW浓硫酸化工泵）是上海美言壹泵阀有限公司根据ISW型卧式管道离心泵之性能参数，采用了浓硫酸专用铸铁和碳钢二种材料和优秀水力模型进行优化设计制造而成。GBW浓硫酸泵是理想的新一代化工泵。特点是该泵轴封采用外装式优质机械密封，动、静环采用新型硬质合金或陶瓷制成，耐磨损、无泄漏、使用寿命长.被广泛应用于各大化工企业的浓硫酸介质输送。

GBW浓硫酸化工泵由泵、电机和底座三部分组成。泵结构包括泵体、叶轮、泵盖、机械密封等零 部件组成泵结构包括泵体、叶轮、泵盖、机械密封等零部件组成。泵为单级单吸卧式离心泵，泵 体和泵盖两部分是从叶轮背面处剖分的，即为后开门结构形式。大多数泵的叶轮前、后均设有密 封环，并在叶轮后盖板上设有平衡孔，以平衡作用在转子上的轴向力。泵进口为轴向水平吸入， 出口为垂直向上布置。泵和电机同轴，电机轴伸端采用双角接处球轴承结构可部分平衡泵的残余 轴向力。泵与电机下联，安装时无需校正，具有共同底座，并采用JG 型隔振器进行隔振。

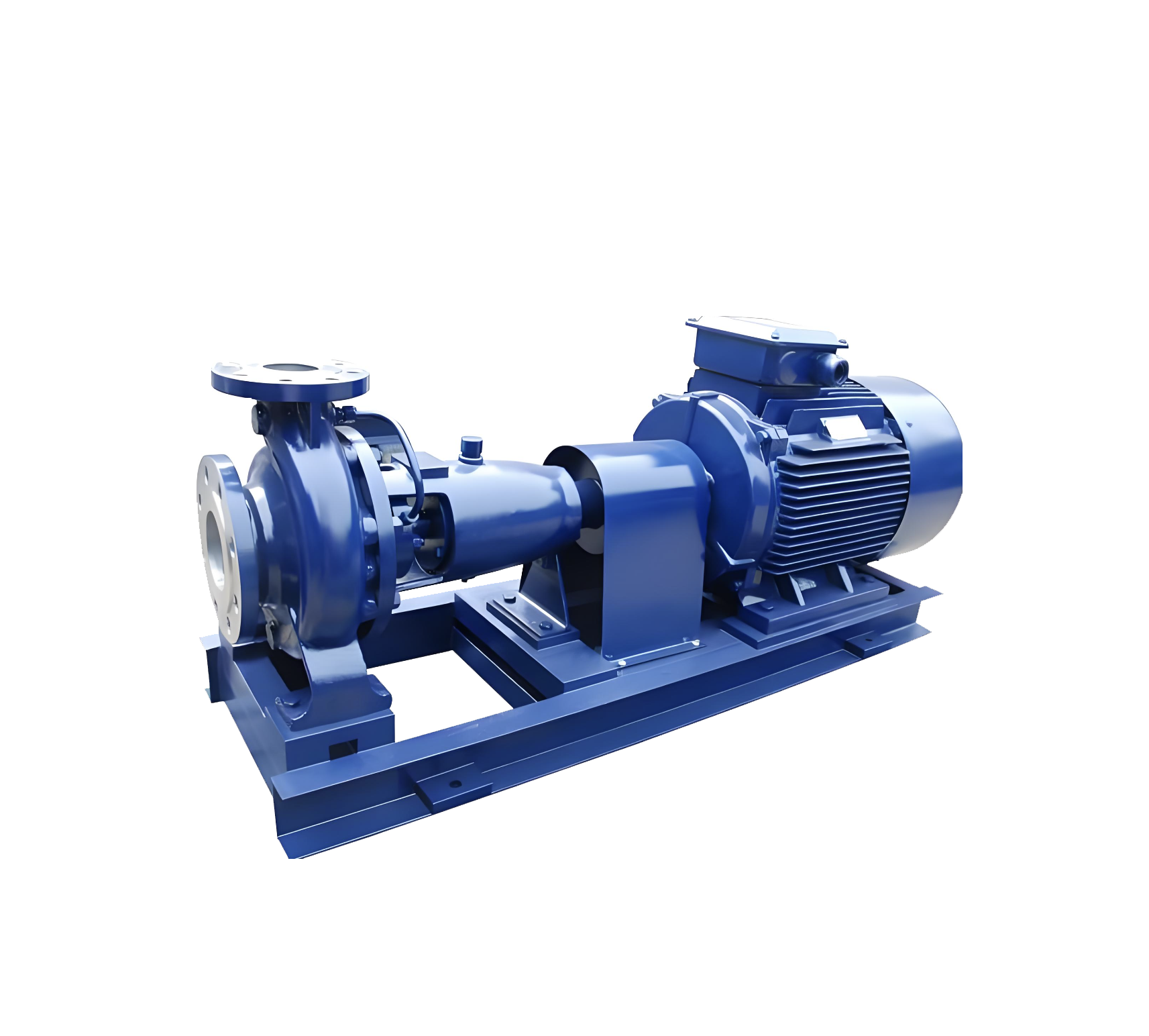

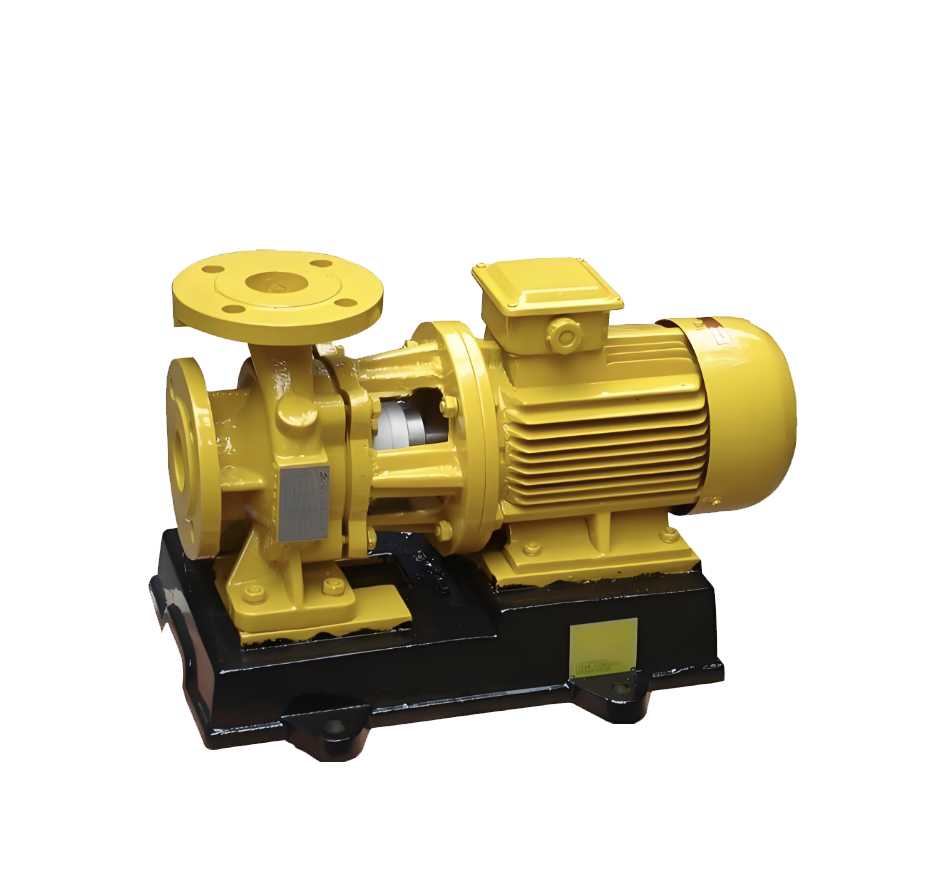

                                    GBW浓硫酸化工泵产品图

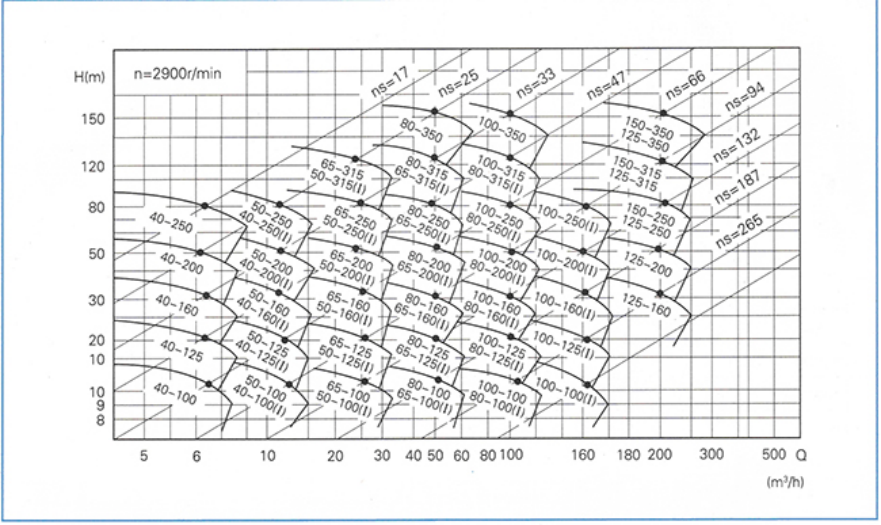

GBW浓硫酸化工泵性能范围

流量：4～550m3/h；  扬程：12.5～50m；

转速：1450、2900r/min；  功率：1.1～55KW；

进口直径：25～250mm；  硫酸浓度：80%～98%

使用温度：25℃～60℃。

GBW浓硫酸化工泵特点：

1、运行平稳：浓硫酸泵泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
2、滴水不漏：该泵轴封采用外装式优质机械密封，动、静环采用新型碳化硅对碳化硅制成，耐腐蚀、耐磨损、无泄漏、使用寿命长。
3、噪音低：两个低噪音的轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
4、故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。
5、维修方便：更换密封、轴承、简易方便。
6、占地更省：出口可向左、向右、向上三个方向，便管道布置安装，节省空间

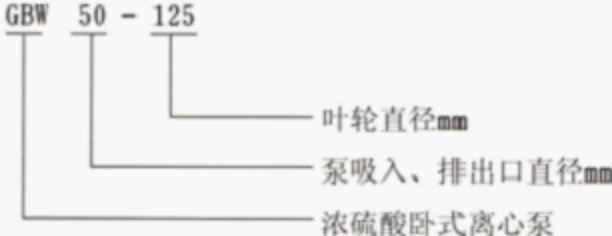

GBW浓硫酸化工泵型号意义

GBW浓硫酸化工泵选材依据：

GBW型卧式浓硫酸离心泵专用钢铁大量应用于80～100%的硫酸，温度可达60-80℃。钢铁在这一浓度和温度范围的硫酸中，表面能产生保护性的硫酸铁膜层。铸铁不适用于超过100%的发烟硫酸，可能是由于三氧化硫与铁中所含的硅反应，使铸铁变脆。碳钢不适用于100～102％的发烟硫酸，超过102%的酸则又适用，温度限定约为60℃。稀硫酸对钢铁的腐蚀很大，当酸浓度为47%左右时，腐蚀率达到最高值。当酸浓度大于65%时，钢铁的腐蚀率显著降低。但是在65～80%这一段浓度中，最好还是不使用钢铁，以用铅或其它耐稀酸材料更为安全。
硫酸浓度：80%～98%    专用铸铁使用温度：25℃～50℃
硫酸浓度：80%～98%    专用碳钢使用温度：25℃～60℃

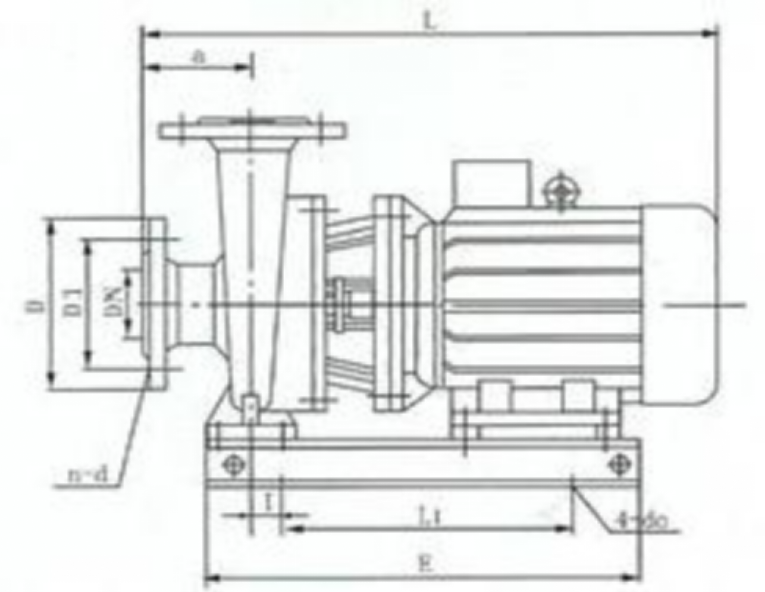

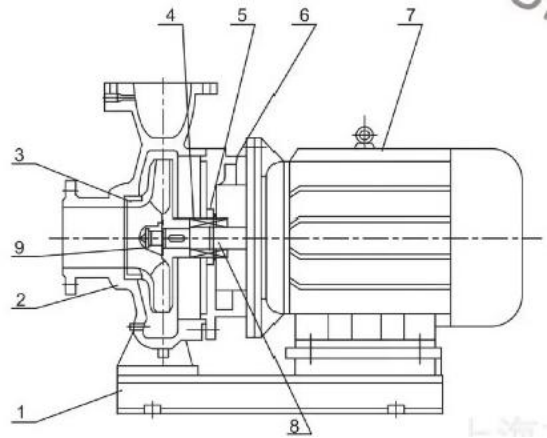

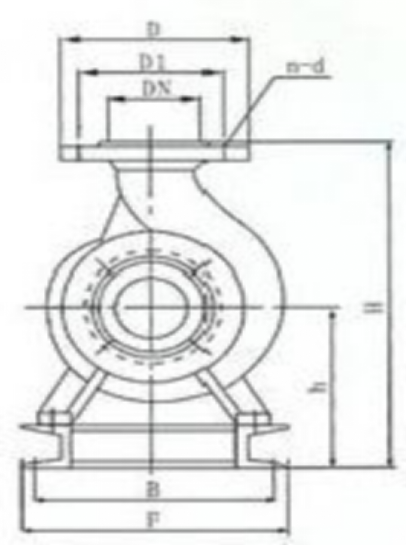

GBW浓硫酸化工泵外形结构图

1. 底座 2.泵体 3.叶轮4.外装式机械密封 5.机封压盖6.泵盖 7.电机 8.主 轴9.叶轮螺母
