ZBF自吸式塑料磁力泵
- 品牌：壹泵阀
- 型号：ZBF
- 压力/扬程：10~32米
- 工作温度：0℃～80℃
- 连接方式：法兰
- 产品名称：ZBF自吸式塑料磁力泵
- 通径/流量：6.5~12.5吨/每小时
- 材质：工程塑料、聚丙烯
- 驱动方式：电动、磁力驱动
- 适用范围：盐酸、氢氟酸、农药、医药化学剂等
- 产品概述
- 性能参数
- 尺寸重量
ZBF自吸式塑料磁力泵
ZBF型自吸式工程塑料磁力驱动泵（简称：ZBF自吸式塑料自吸泵），采用聚丙烯材质泵体，符合JB/T 7742-1995《小型磁力传动离心泵》标准，是全国磁力泵联合设计的最新一代优化产品。结合国外的先进技术，采用外混式结构的自吸塑料磁力泵。ZBF型聚丙烯自吸磁力泵以增强聚丙烯为泵体及配件的主要材料，自吸时间短、寿命长，重量轻是化工、医药等企业实行自动化远程控制和流动输送强腐蚀性液体的最佳选择，是实现零泄漏的磁力泵。

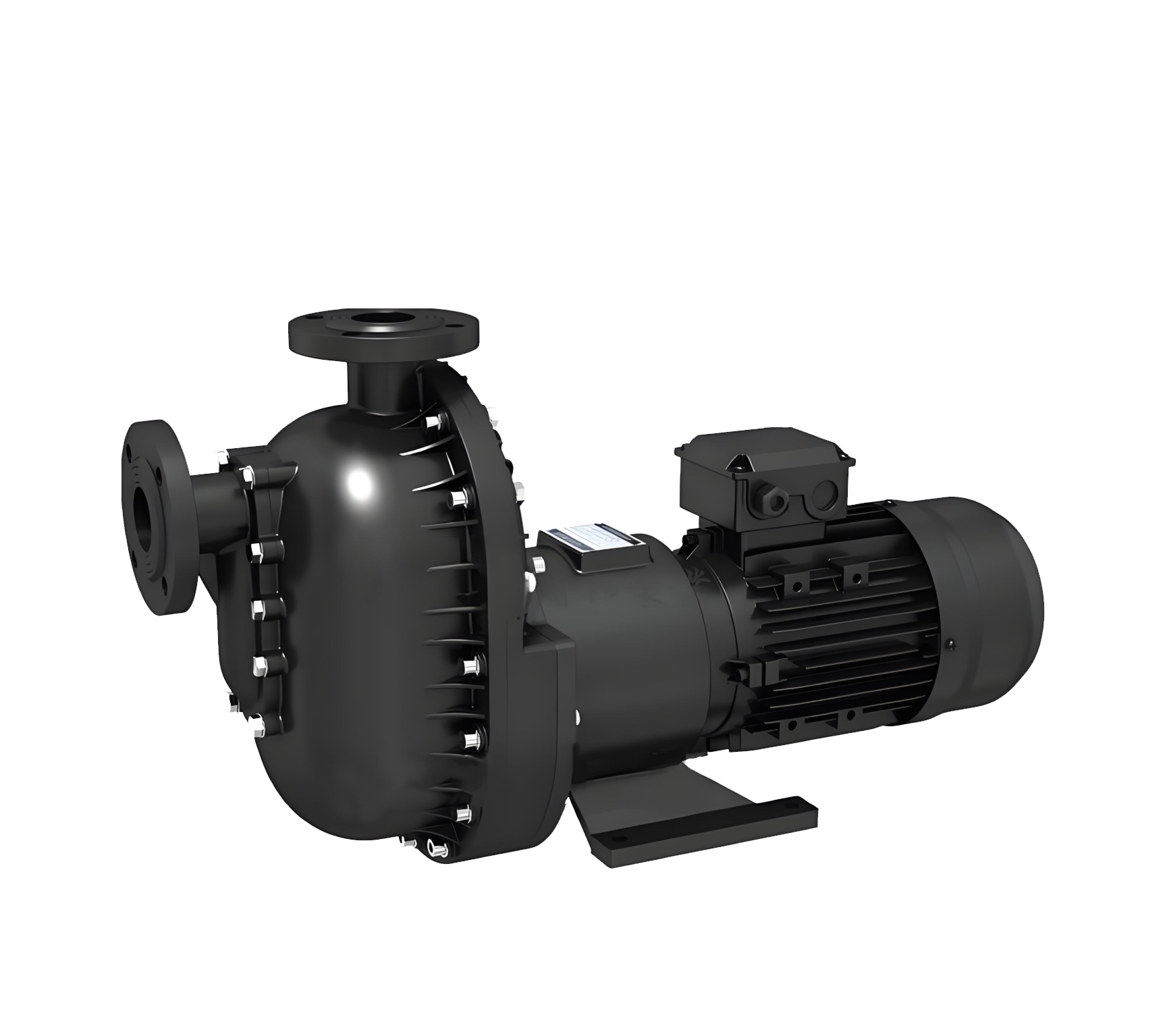

ZBF型自吸式塑料磁力泵产品图
ZBF自吸式塑料磁力泵产品特点
上海美言壹泵阀生产的ZBF型自吸式塑料磁力驱动泵（也称ZCQ-F型）以增强聚丙烯为主要材料，自吸时间较短、寿命较长，适用于自动化远程控制和流动输送强腐蚀液体。
ZBF自吸式塑料磁力泵工作原理
ZBF型自吸式塑料磁力驱动泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气排净，使泵内形成一定的真空度，达到自吸的作用。

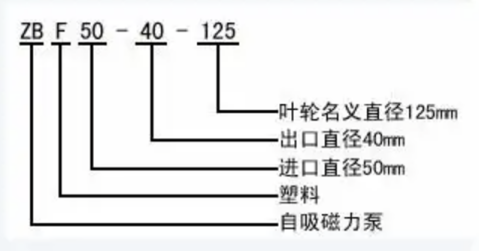

ZBF自吸式塑料磁力泵型号说明

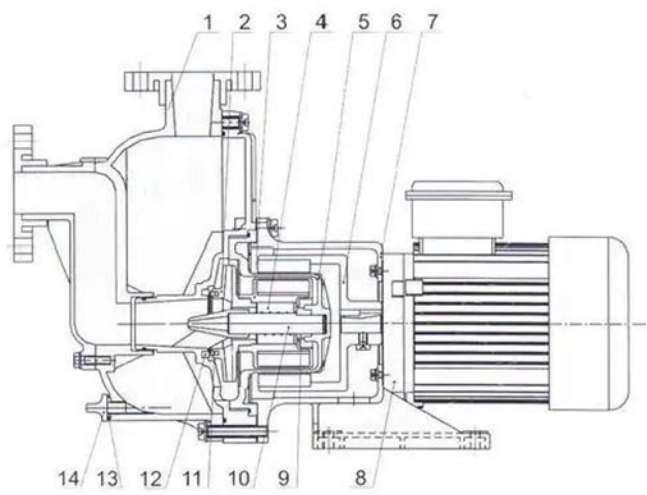

ZBF自吸式塑料磁力泵外形结构图
ZBF自吸式塑料磁力泵零部件名称及材料
| 序号 No | 零件名称 Name of part | 材质或型号Material or model |
| 泵体 Pump Body | 增强聚丙烯PP | |
| 2 | 叶轮 Impeller | 增强聚丙烯PP |
| 3 | 内磁钢总成Assembly of outer magnet steel | 铁氧体Ferrite |
| 4 | 轴套 Axle Sleeve | 碳石墨M106K |
| 5 | 隔离套 Spacer Sleeve | 聚丙硫醚PPS |
| 6 | 外磁钢总成Assembly of inner magnet steel | 铁氧体Ferrite |
| 7 | 联接架 Linkup Stand | 铸铁Cast iron |
| 8 | 电机 Motor | 普通防爆Flameproof |
| 9 | 止推环 Reaction ring | 铬刚工Ceramic |
| 10 | 泵轴 Pump Shaft | 铬刚玉Ceramic |
| 11 | 动环 Rotating Ring | 填充四氟Packing PTFE |
| 12 | 静环 StationaryRing | 铬刚玉Ceramic |
| 13 | 密封圈 Seal | 丁腈橡胶Nitrile |
| 14 | 排水孔 Scupper | 增强聚丙烯PP |

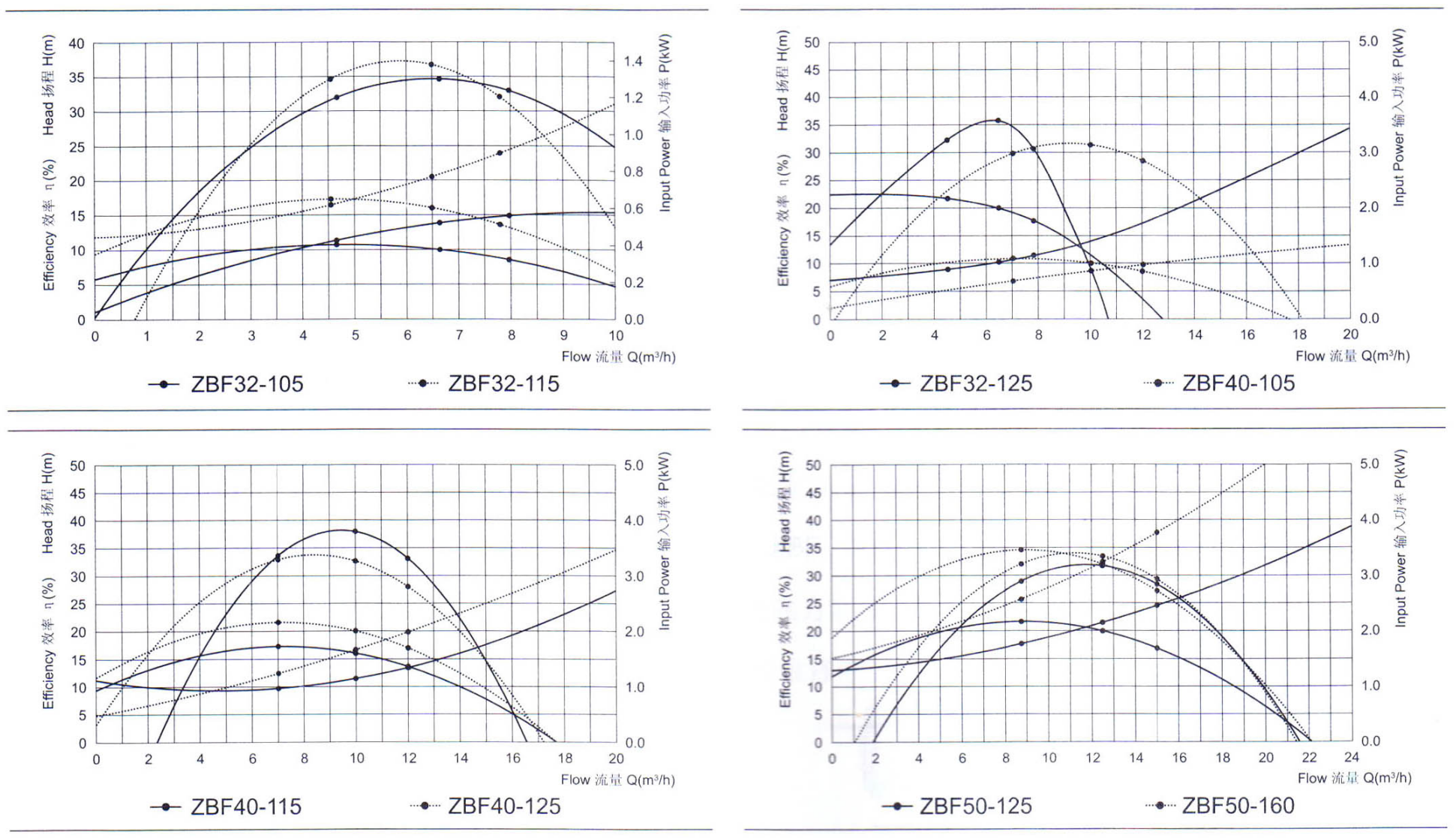

ZBF自吸式塑料磁力泵性能曲线图
ZBF自吸式塑料磁力泵技术参数
| 型号 | 口径(mm) | 流量 (m3/h) | 扬程 (M) | 汽蚀余量 (NPSH)r(m) | 电机功率 (KW) | 转速 (r/min) | 电压 (V) | 频率 (HZ) | |
| 进口 | 出口 | ||||||||
| ZBF32-105 | 32 | 32 | 6.5 | 10 | 5 | 0.75 | 2900 | 380 | 50 |
| ZBF32-115 | 16 | 5 | 1.1 | 2900 | 380 | 50 | |||
| ZBF32-125 | 20 | 5 | 1.5 | 2900 | 380 | 50 | |||
| ZBF40-105 | 40 | 40 | 10 | 10 | 5 | 1.1 | 2900 | 380 | 50 |
| ZBF40-115 | 16 | 5 | 1.5 | 2900 | 380 | 50 | |||
| ZBF40-125 | 20 | 5 | 2.2 | 2900 | 380 | 50 | |||
| ZBF50-125 | 50 | 50 | 12.5 | 20 | 5 | 3 | 2900 | 380 | 50 |
| ZBF50-160 | 32 | 5 | 4 | 2900 | 380 | 50 | |||

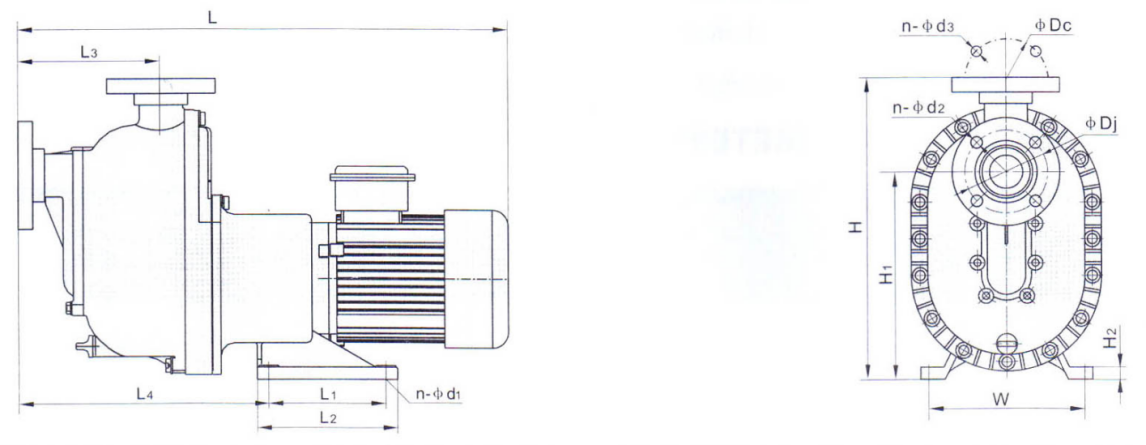

ZBF自吸式塑料磁力泵外形安装尺寸图
ZBF自吸式塑料磁力泵外形安装尺寸表
| 型号 Model | L | H | 底 盘Chassis | 进口法兰 Inlet flange | 出口 Outlet | 法兰flange | H | H₂ | L3 | L4 | |||
| L2 | L1XW | n-φd | D | n-φd2 | Dc | n-φd3 | |||||||
| ZBF32-105 | 600 | 350 | 185 | 150×140 | 4-φ12 | 90 | 4-φ14 | 90 | 4-φ14 | 240 | 15 | 165 | 280 |
| ZBF32-115 | 600 | 350 | 185 | 150×140 | 4-φ12 | 90 | 4-φ14 | 90 | 4-φ14 | 240 | 15 | 165 | 280 |
| ZBF32-125 | 630 | 350 | 185 | 150×140 | 4-φ12 | 90 | 4-φ14 | 000 | 4-φ14 | 240 | 15 | 165 | 280 |
| ZBF40-105 | 600 | 350 | 185 | 150×140 | 4-φ12 | 100 | 4-φ14 | 100 | 4-φ14 | 240 | 15 | 165 | 280 |
| ZBF40-115 | 630 | 350 | 185 | 150×140 | 4-φ12 | 100 | 4-φ14 | 100 | 4-φ14 | 240 | 15 | 165 | 280 |
| ZBF40-125 | 640 | 350 | 185 | 150×140 | 4-φ12 | 100 | 4-φ14 | 100 | 4-φ14 | 240 | 15 | 165 | 280 |
| ZBF50-125 | 700 | 420 | 200 | 180×160 | 4-φ14 | 110 | 4-φ14 | 110 | 4-φ14 | 260 | 18 | 180 | 310 |
| ZBF50-160 | 700 | 420 | 200 | 180×160 | 4-φ14 | 110 | 4-φ14 | 110 | 4-φ14 | 260 | 18 | 180 | 310 |
