ZCQ自吸磁力泵产品概述

ZCQ型自吸式磁力驱动泵（简称：ZCQ自吸磁力泵）是上海美言壹泵阀有限公司根据众用户的要求，在CQ型磁力泵的基础上吸取国外最新技术，并经过本厂工程技术人员反复研究试验而成功的新产品，ZCQ磁力泵的性能达到国外同类产品九十年代先进水平。以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石器等材料制造，即有CQ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水、自吸高度4米。结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。

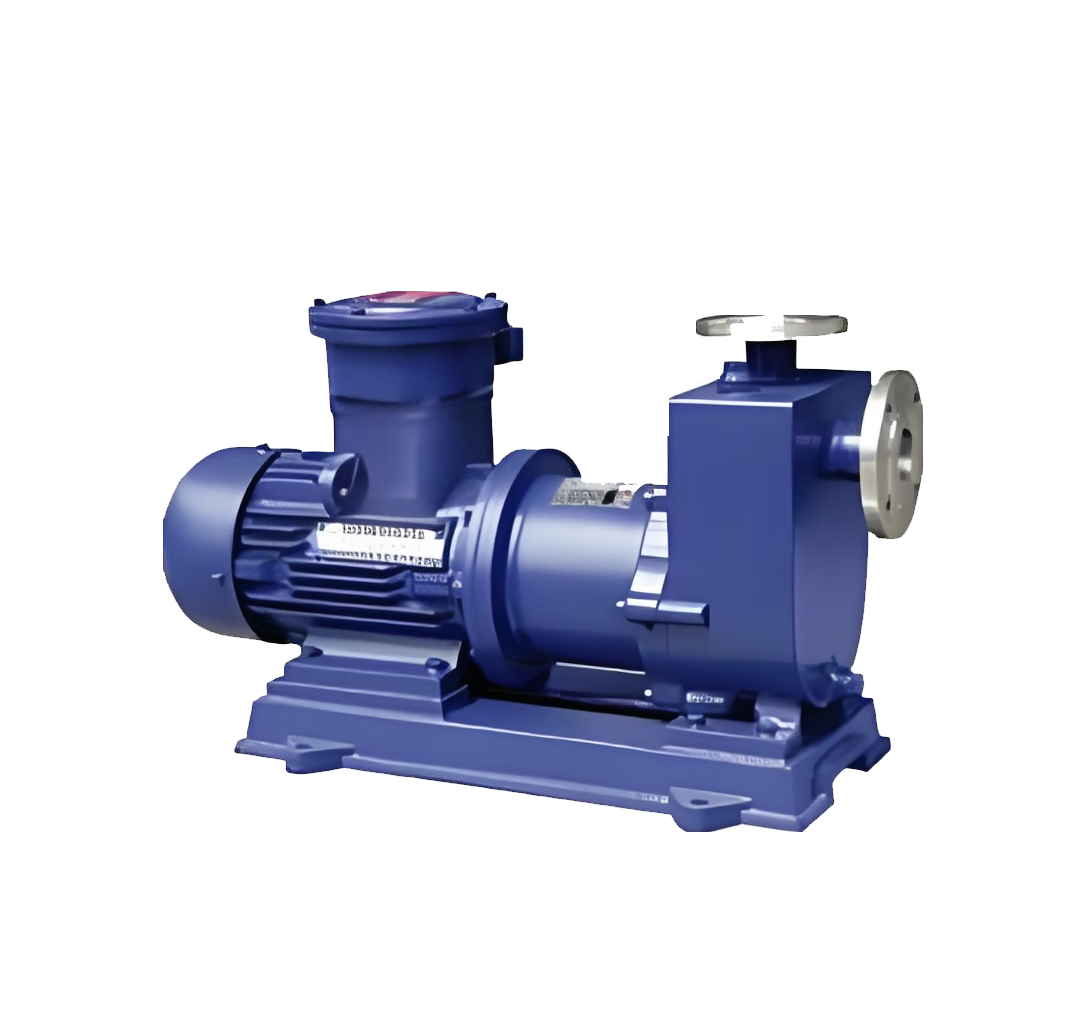

ZCQ型自吸磁力泵产品图

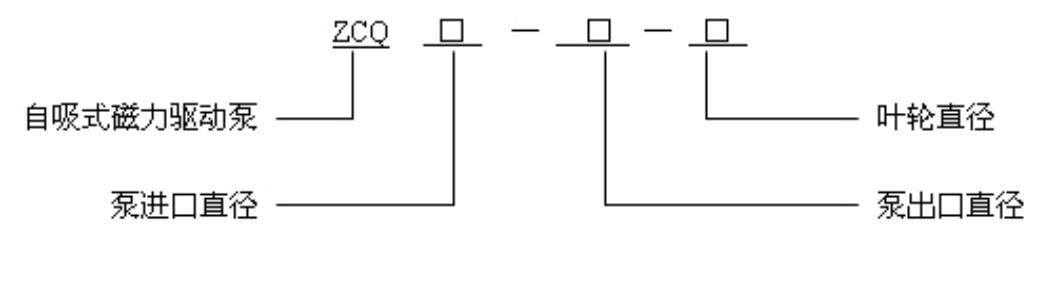

ZCQ自吸磁力泵型号说明

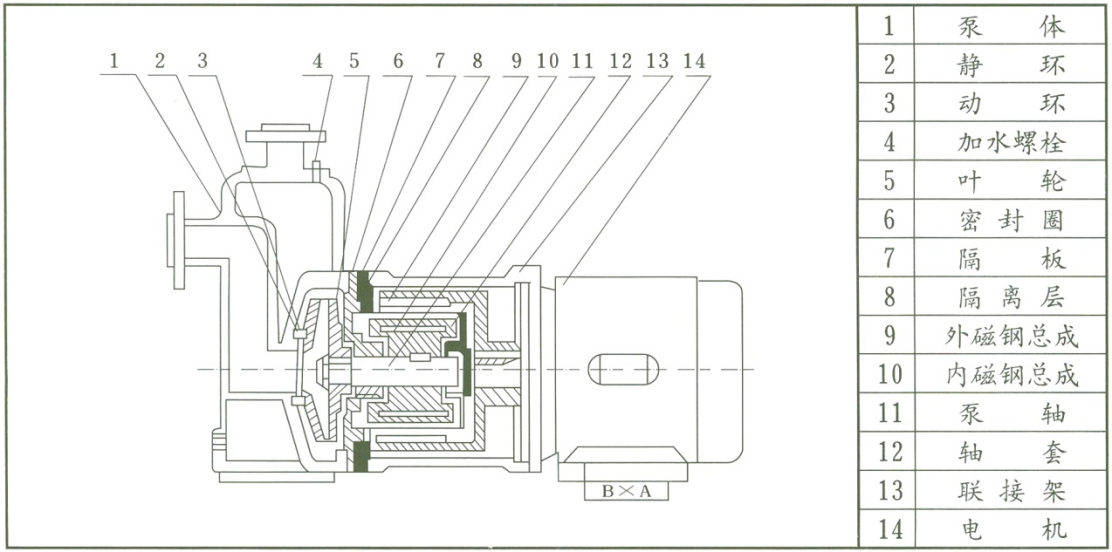

ZCQ自吸磁力泵结构示意图

结构说明：1.泵体2.静环3.动环4.加水螺栓5.叶轮6.密封圈7.隔板8.隔离层9.外磁钢总成10.内磁钢总成11.泵轴12.轴套13.联接架14.电机

ZCQ自吸磁力泵工作原理

   本泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部分组成，结构见结构示意图。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。
