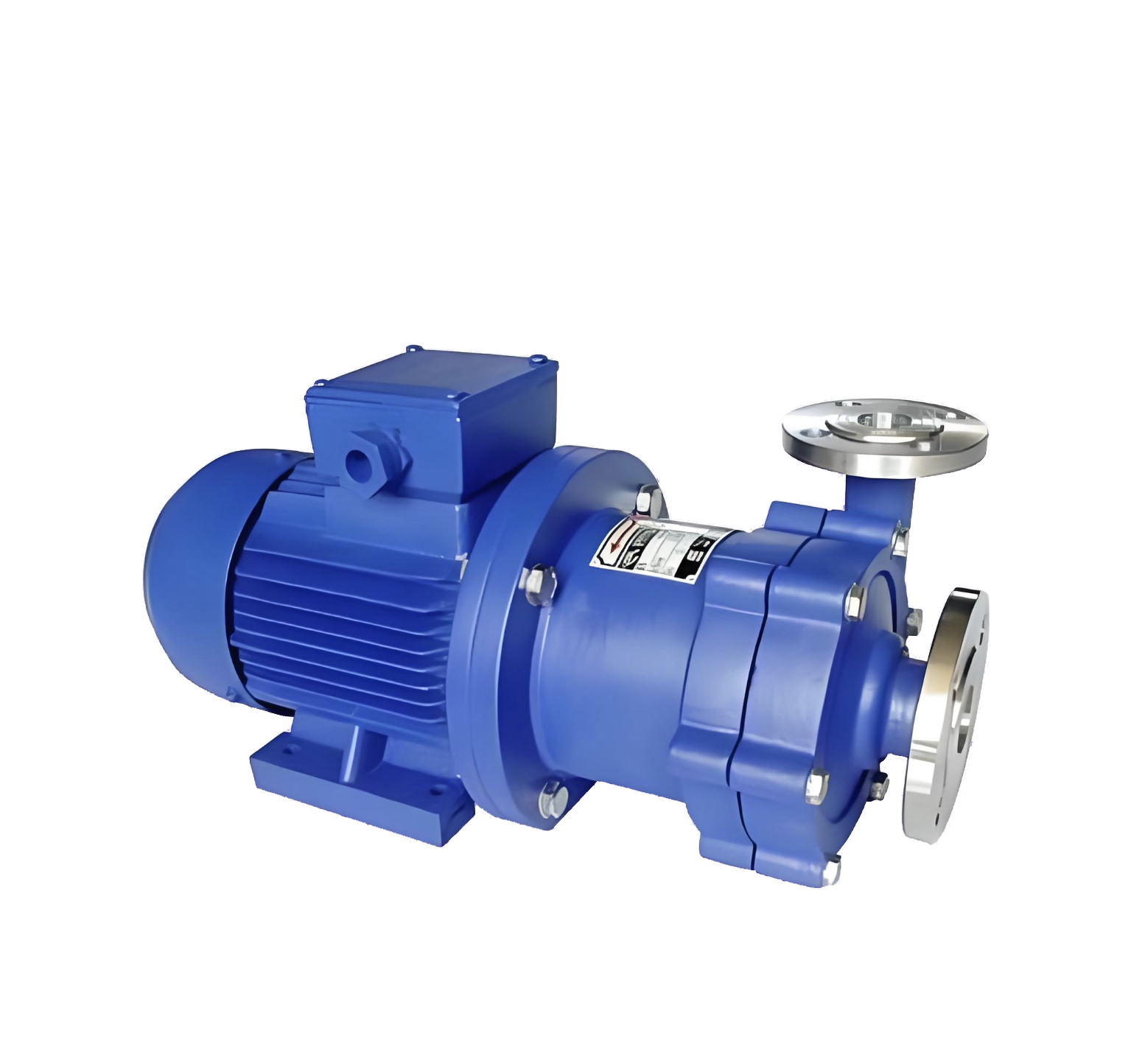

CQ不锈钢磁力泵

CQ不锈钢磁力泵性能参数表

磁力泵特性曲线（以常温清水为测试介质）

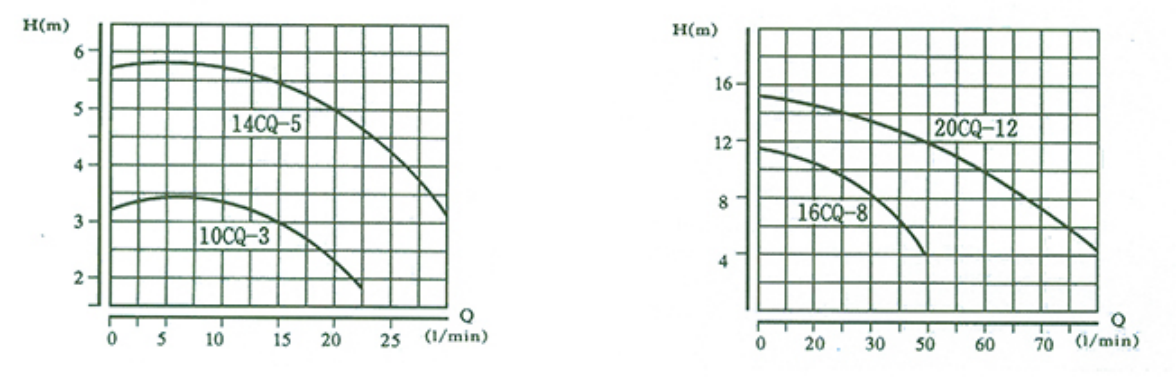

                          10CQ-3,14CQ-5,16CQ-8,20CQ-12不锈钢磁力泵性能曲线图

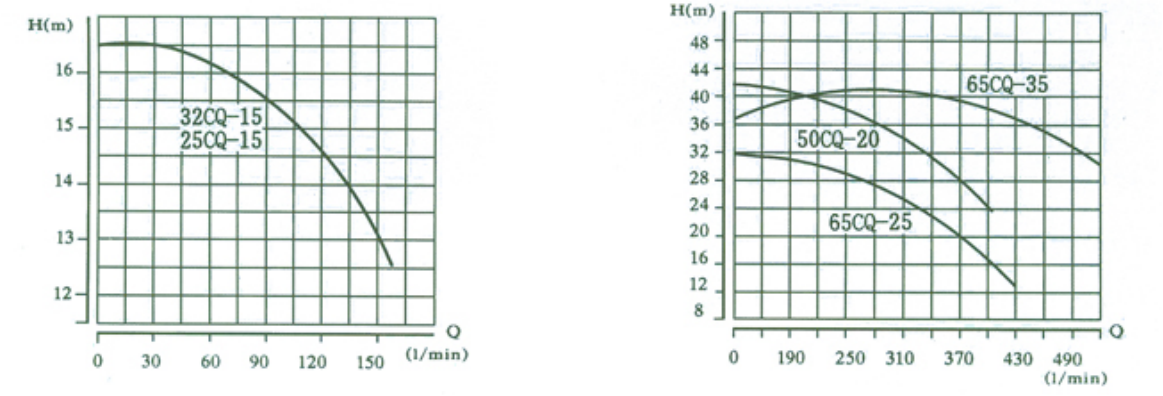

            25CQ-15,32CQ-15,50CQ-20,65CQ-25,65CQ-35不锈钢磁力泵性能曲线图

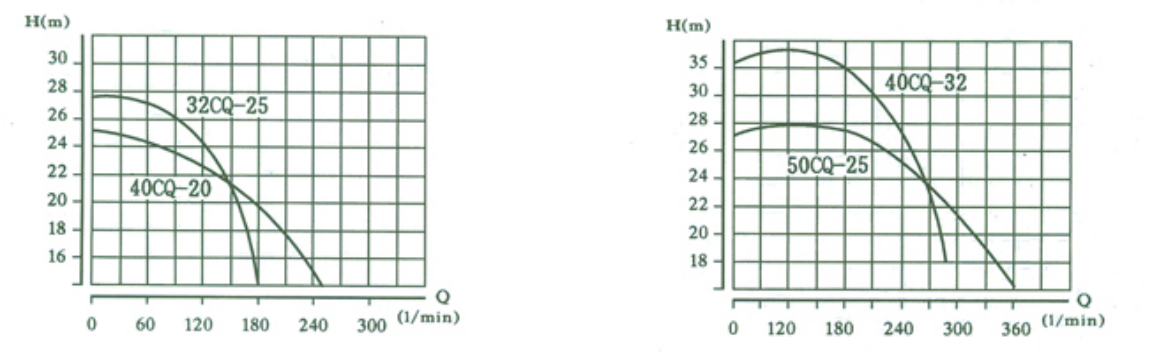

                    2CQ-25,40CQ-20,40CQ-32,50CQ-25不锈钢磁力泵性能曲线图

CQ不锈钢磁力泵外形安装尺寸表与外形安装尺寸示意图

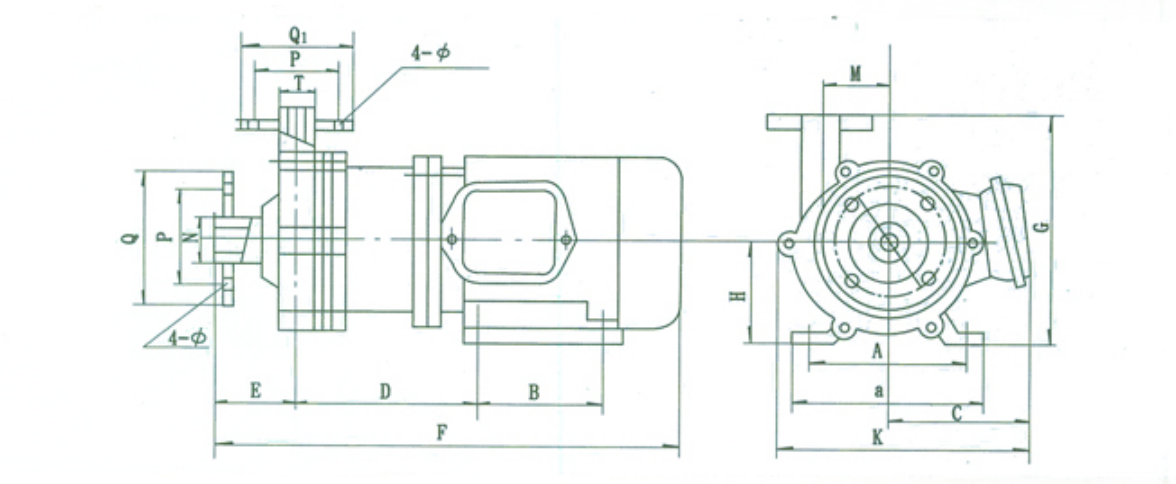

                                    CQ不锈钢磁力泵外形安装尺寸图

CQ不锈钢磁力泵外形安装尺寸表

CQ不锈钢磁力泵的安装使用说明

（一） 磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。

（二） 当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。

（三） 泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。

（四） 检查电机旋转方向是否与磁力泵转向标记一致。

（五） 电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。

（六） 泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门.

磁力泵的使用注意事项

（一） 因磁力泵轴承的冷却和润滑是靠被输送介质，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成时空载运转。

（二） 被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。

（三） 泵在使用中环境温度应小于40℃，电机温升不得超过75℃

（四） 被输送的介质及其温度应在泵材允许范围内（详见附表）。工程塑料泵的使用温度＜60℃，金属泵的使用温度＜100℃，输送吸入压力不大于0.2Mpa、密度不大于1600Kg/m³，，粒度不大于30×10^-6m²/s的不含硬颗粒和纤维的液体。

（五） 对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。

磁力泵运行500小时后，应拆检轴承和端面动环的磨损情况，若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时，应更换轴承和轴向动环。
