MT-HTP高温磁力泵
- 品牌：壹泵阀
- 型号：MT-HTP
- 压力/扬程：20~125米
- 工作温度：0℃～350℃
- 连接方式：法兰
- 产品名称：MT-HTP高温磁力泵
- 通径/流量：3.2~200吨/每小时
- 材质：1Cr18Ni9Ti、不锈钢304、304L、316、316L
- 驱动方式：电动、磁力驱动
- 适用范围：易燃、易爆、易挥发、有毒、贵重和各类腐蚀性高温液体
- 产品概述
- 性能参数
- 尺寸重量
MT-HTP高温磁力泵
MT-HTP高温磁力泵产品概述
MT-HTP型高温磁力驱动离心泵（简称高温磁力泵）。主要特点是利用磁传动器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵轴与电动机同步旋转，无接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封，因而完全杜绝了石油化工行业中免不了的跑、冒、滴、漏现象，永无泄漏。此种类型的高温磁力泵采用外循环冷却，保证和延长了机械密封的使用寿命。适用于输送有毒、有害、易燃、易爆和贵重高温液体介质，是创建无泄漏、无污染文明车间、文明工厂的理想用泵。MT-HTP高温磁力泵对石油、化工、制药、电镀、环保、食品、影视洗印、水处理、国防等行业用于输送易燃、易爆、易挥发、有毒、贵重和各类腐蚀性高温液体具有非常理想的使用性能。

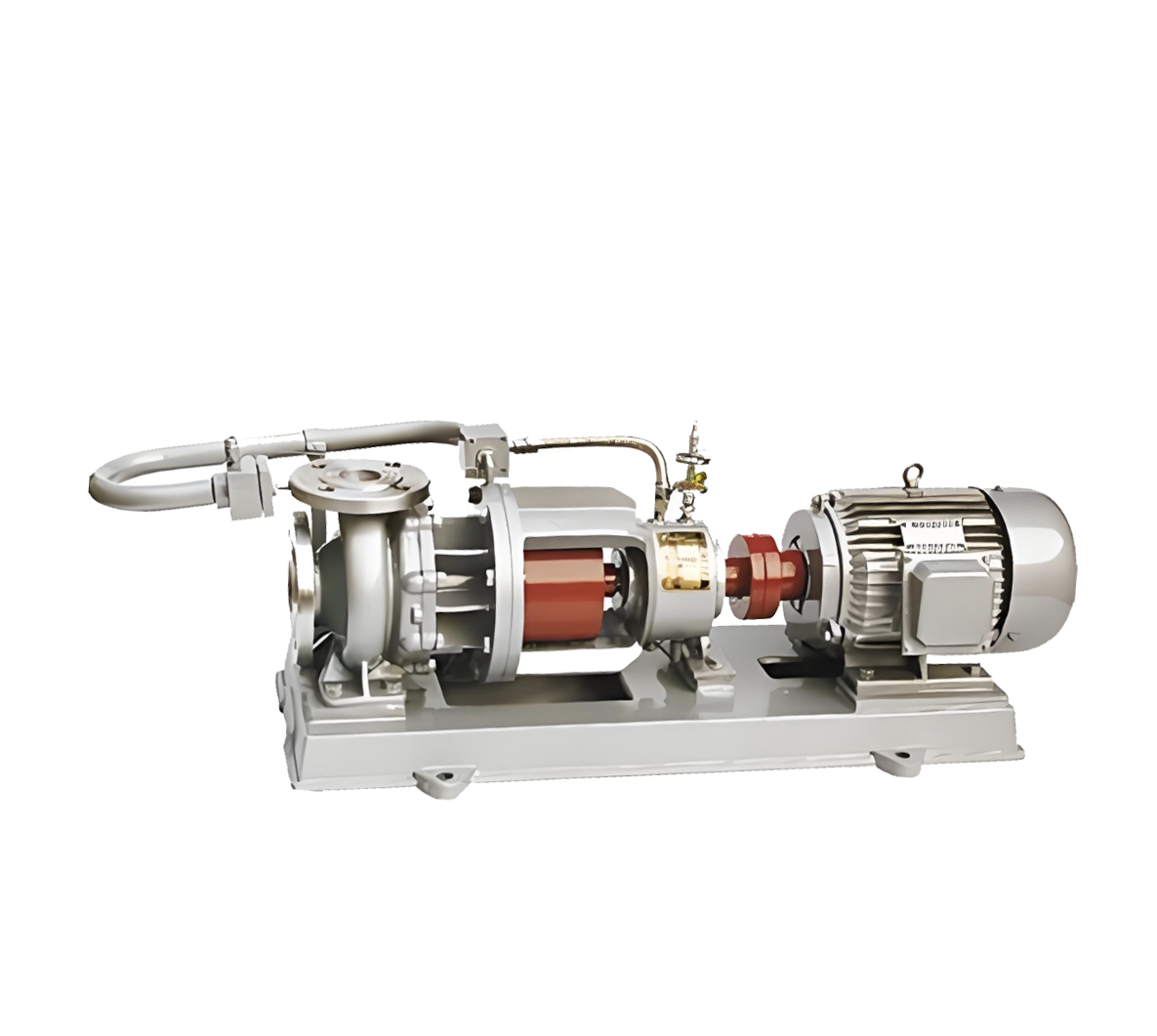

MT-HTP型高温磁力泵产品图
MT-HTP高温磁力泵的主要性能参数：
流量：3.2-100m3/h 扬程：15-80m
电机功率：1.1-55kW 使用温度：≤350℃
材质:1Cr18Ni9Ti (可定制304.316.316L材质)

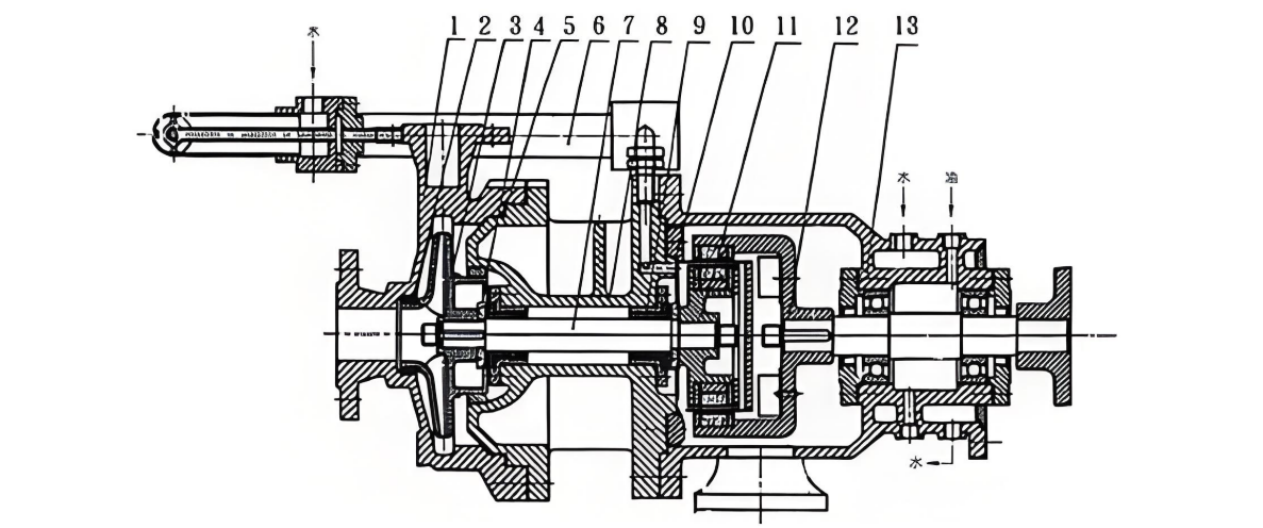

MT-HTP高温磁力泵零部件结构图
MT-HTP高温磁力泵零部件结构名称及材料
| 序号 | 零件名称 | 材料 | 序号 | 零件名称 | 材料 |
| 1 | 泵体 | 不锈钢ZGCr18Ni9 | 8 | 轴承体 | 不锈钢ZG1Cr18Ni9 |
| 2 | 扣环 | 不锈钢1Cr18Ni9Ti | 9 | 轴承 | 碳石墨M120P |
| 3 | 叶轮 | 不锈钢ZG1Cr18Ni9 | 10 | 隔离套 | 不锈钢1Cr18Ni9Ti |
| 4 | 止推环 | 硬质合金YG8 | 11 | 内磁钢总成 | 钐钴磁钢组合件 |
| 5 | 密封圈 | 聚四氟乙烯 F4 | 12 | 外磁钢总成 | 钐钴磁钢组合件 |
| 6 | 冷却装置 | 不锈钢组合件 | 13 | 冷却联接架 | 铸件 HT200 |
| 7 | 泵轴 | 不锈钢1Cr18Ni9Ti |
MT-HTP高温磁力泵性能参数表
| 型号 | 口径（mm） | 流量 （m3/h） | 扬程 （m） | 汽蚀余量 （NPSH）r（m） | 转速 （r/min） | 电机功率 （KW） | |
| 进口 | 出口 | ||||||
| MT-HTP32-20-125 | 32 | 20 | 3.2 | 20 | 5.0 | 2900 | 1.1 |
| MT-HTP32-20-160 | 32 | 3.5 | 1.5 | ||||
| MT-HTP40-25-125 | 40 | 25 | 6.3 | 20 | 6.0 | 1.5 | |
| MT-HTP40-25-160 | 32 | 3.5 | 3 | ||||
| MT-HTP40-25-200 | 50 | 3.5 | 5.5 | ||||
| MT-HTP50-32-160 | 50 | 32 | 12.5 | 32 | 3.5 | 4.0 | |
| MT-HTP50-32-200 | 50 | 3.5 | 7.5 | ||||
| MT-HTP50-32-250 | 80 | 3.5 | 18.5 | ||||
| MT-HTP65-50-160 | 65 | 50 | 25 | 32 | 4.0 | 7.5 | |
| MT-HTP65-40-200 | 40 | 50 | 4.0 | 15 | |||
| MT-HTP65-40-250 | 80 | 4.0 | 22 | ||||
| MT-HTP65-40-315 | 125 | 4.0 | 30 | ||||
| MT-HTP80-65-160 | 80 | 65 | 50 | 32 | 4.0 | 15 | |
| MT-HTP80-50-200 | 50 | 50 | 4.0 | 18.5 | |||
| MT-HTP80-50-250 | 80 | 4.0 | 37 | ||||
| MT-HTP80-50-315 | 125 | 4.0 | 55 | ||||
| MT-HTP100-80-160 | 100 | 80 | 100 | 32 | 4.0 | 18.5 | |
| MT-HTP100-65-200 | 65 | 50 | 4.0 | 37 | |||
| MT-HTP100-65-250 | 80 | 4.0 | 55 | ||||
| MT-HTP100-65-315 | 125 | 4.0 | 90 | ||||
| MT-HTP125-100-200 | 125 | 100 | 200 | 50 | 5.0 | 45 | |
| MT-HTP125-100-250 | 80 | 4.5 | 90 | ||||
| MT-HTP125-100-315 | 125 | 4.5 | 132 | ||||
MT-HTP高温磁力泵使用须知：
1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空动转，同时避免在工作中途停电后再启动 时所造成时空载运转。
2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
3、泵在使用中环境温度应小于40℃，电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内（详见附表）。工程塑料泵的使用温度<60℃，金属泵的使用 温 度<100℃，输送吸入 压力不大于0.2mpa，工作压力1.6mpa、密度不大于1600kg/m3，粒度不大于30 × 10-6m2/s的不含硬颗粒和纤维的液体。
5、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。
6、泵运行1500小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。
7、泵内外磁性联轴器采用高性能永磁材料，可能对下列器件产生潜在危害，请将下列器件与本系列泵 保持距离。如：心脏起博器，信用卡及其它磁卡、计算器、计算机磁盘、手表等。

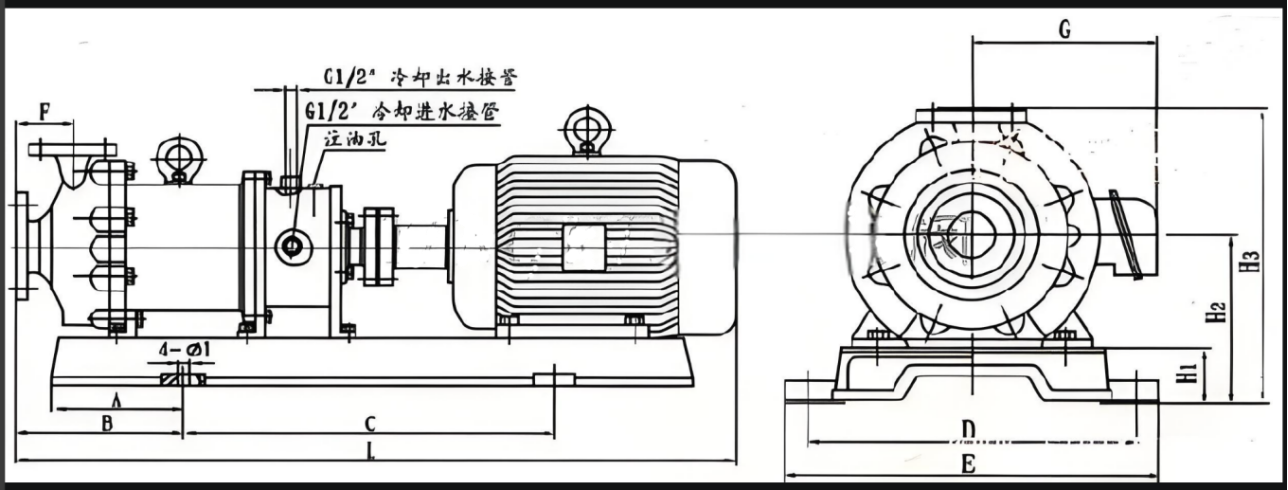

MT-HTP高温磁力泵外形尺寸图
MT-HTP高温磁力泵外形尺寸表
| 型号 | A | B | C | D | E | F | G | L | H1 | H2 | H3 | φ |
| MT-HTP32-20-125 | 140 | 270 | 270 | 250 | 290 | 67.5 | 145 | 898 | 60 | 175 | 290 | 12 |
| MT-HTP32-20-160 | 140 | 273 | 270 | 250 | 290 | 67.5 | 155 | 918 | 60 | 175 | 335 | 12 |
| MT-HTP40-25-105 | 140 | 270 | 270 | 250 | 290 | 65 | 155 | 918 | 60 | 175 | 250 | 12 |
| MT-HTP40-25-125 | 140 | 270 | 270 | 250 | 290 | 65 | 155 | 918 | 60 | 175 | 290 | 12 |
| MT-HTP40-25-160 | 170 | 157 | 580 | 350 | 390 | 80 | 190 | 1342 | 80 | 217 | 380 | 19 |
| MT-HTP40-25-200 | 170 | 157 | 645 | 380 | 420 | 80 | 210 | 1497 | 80 | 250 | 430 | 19 |
| MT-HTP50-32-160 | 170 | 162 | 580 | 350 | 390 | 80 | 190 | 1342 | 80 | 217 | 380 | 19 |
| MT-HTP50-32-200 | 170 | 157 | 645 | 380 | 420 | 80 | 210 | 1537 | 80 | 250 | 430 | 19 |
| MT-HTP50-32-250 | 275 | 265 | 840 | 490 | 560 | 100 | 255 | 1927 | 90 | 280 | 505 | 24 |
| MT-HTP65-50-160 | 170 | 157 | 645 | 380 | 420 | 120 | 210 | 1537 | 80 | 235 | 455 | 19 |
| MT-HTP65-40-200 | 275 | 165 | 840 | 490 | 560 | 100 | 210 | 1893 | 90 | 260 | 440 | 19 |
| MT-HTP65-40-250 | 275 | 265 | 840 | 490 | 560 | 100 | 285 | 1927 | 90 | 270 | 505 | 24 |
| MT-HTP80-65-160 | 275 | 265 | 840 | 490 | 560 | 100 | 255 | 1893 | 90 | 260 | 440 | 24 |
| MT-HTP80-50-200 | 275 | 265 | 840 | 490 | 560 | 100 | 255 | 1927 | 90 | 260 | 460 | 24 |
| MT-HTP80-50-250 | 275 | 258 | 870 | 490 | 560 | 125 | 285 | 1998 | 90 | 280 | 525 | 24 |
| MT-HTP100-80-125 | 275 | 258 | 840 | 490 | 560 | 100 | 255 | 1893 | 90 | 250 | 430 | 19 |
| MT-HTP100-80-160 | 275 | 275 | 840 | 490 | 560 | 100 | 255 | 1927 | 90 | 260 | 460 | 24 |
| MT-HTP100-65-200 | 300 | 300 | 930 | 550 | 610 | 100 | 305 | 2140 | 100 | 280 | 505 | 24 |
| MT-HTP100-65-250 | 300 | 300 | 1080 | 550 | 610 | 125 | 335 | 2300 | 100 | 300 | 650 | 28 |
MT-HTP高温磁力泵故障与排除方法：
| 故障现象 | 原 因 分 析 | 排 除 方 法 |
| 泵不出水 | 1、 水泵反转2、 进水管漏气3、 泵腔储水不足4、 电压太高、启动时联轴器打滑5、 吸程太高6、 阀门没有打开 | 1、 调整电机旋转方向2、 杜绝漏气3、 增加储水量4、 调整电压5、 降低泵安装位置6、 校正或改变阀门 |
| 流量不足 | 1、 吸入管径大小或堵塞2、 叶轮流道阻塞3、 扬程过高4、 转速不够 | 1、 调换或清洗进水管2、 清洗叶轮3、 开大出水阀4、 恢复额定转速 |
| 扬程过低 | 1、 流量过大2、 转速太低 | 1、 关小出水阀2、 恢复额定转速 |
| 澡音太大 | 1、 泵轴严重磨损2、 轴承严重磨损3、 外磁钢或内磁钢与隔离套接触4、 密封环与叶轮研磨5、 冷却箱内滚动轴承磨损 | 1、 更换泵轴2、 更换轴承3、 拆除泵头重新组装4、 更换止推环、密封环5、 更换滚动轴承 |
| 漏液 | 1、 Ｏ型密封圈损坏 | 1、 更换Ｏ型密封圈 |
