CQB-L立式管道磁力泵
- 品牌：壹泵阀
- 型号：CQB-L
- 压力/扬程：8~80米
- 工作温度：0℃～80℃
- 连接方式：法兰
- 产品名称：CQB-L立式管道磁力泵
- 通径/流量：3.2~100吨/每小时
- 材质：铸铁、不锈钢
- 驱动方式：电动、磁力驱动
- 适用范围：易燃、易爆、剧毒及腐蚀介质
- 产品概述
- 性能参数
- 尺寸重量
CQB-L立式管道磁力泵
CQB-L立式磁力驱动管道离心泵（简称：CQB-L立式管道磁力泵）系属新型立式款磁力驱动离心泵类产品。是上海美言壹泵阀有限公司在多年设计制造卧式磁力泵经验基础上开发的一种新型立式磁力管道泵，它既具有ISG型管道离心泵的特点、又具有磁力化工泵的优点，是最新一代的无泄漏管道离心泵。泵体材质可更具用户实际情况选用铸铁、不锈钢等。电机也可以选配普通电机或者防爆电机。

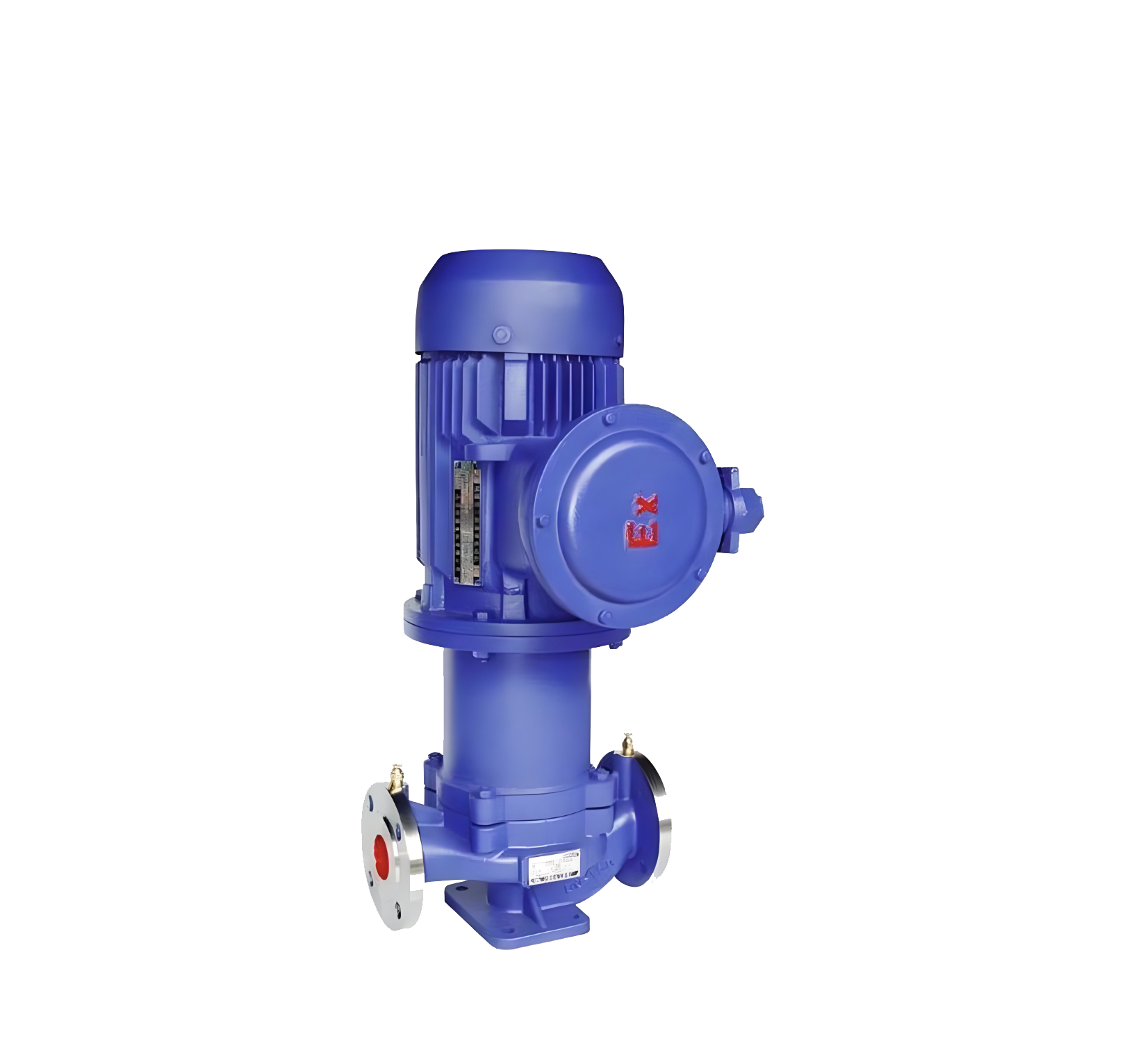

CQB-L立式管道磁力泵产品图
CQB-L管道磁力泵的主要特点是：
1、进行无泄漏运转，可输送易燃、易爆、剧毒及腐蚀介质；
2、材质优良，泵体、叶轮、隔离套等过流部件均采用优质不锈钢制造；
3、轴套采用高耐磨的碳化硅、碳化钨，滑动轴承采用碳石M106K，并设置了润滑油槽，有效地保证泵的使用寿命；
4、立式安装，结构紧凑、占地面积小；
5、振动小，噪音低，运行特别平稳；6、泵的绝大多数零部件与CQB系列磁力泵互换，泵的性能与CQB系列相同；流量为3.2-100m 3 /h;扬程为20-80m;功率为0.75-75Kw。

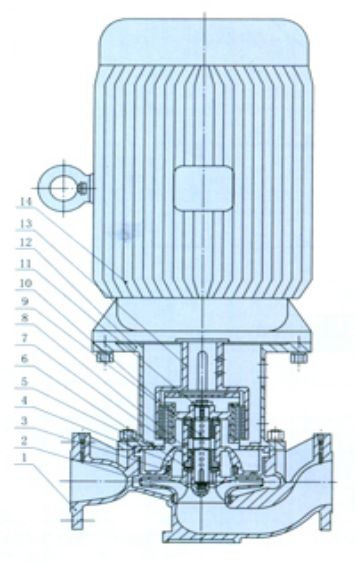

CQB-L立式磁力管道泵结构图
CQB-L管道磁力泵零部件结构说明：
| 1 | 泵壳 | 2 | 叶轮 | 3 | 密封环 | 4 | 轴承体 |
| 5 | 隔离套 | 6 | 止推环 | 7 | 轴承 | 8 | 轴套 |
| 9 | 轴 | 10 | 内磁钢总成 | 11 | 螺母 | 12 | 联接架 |
| 13 | 外磁钢总成 | 14 | 电机 |
CQB-L管道磁力泵性能参数表
| 型 号 | 口径(mm) | 流量 (m3/h) | 扬程(m) | 电机功率 (kW) | 电 压(V) | 材 质 | |
| 进口 | 出口 | ||||||
| CQB32-125L | 32 | 20 | 3.2 | 20 | 1.1 | 380 | 不 锈 钢 |
| CQB32-160L | 32 | 20 | 3.2 | 32 | 1.5 | 380 | |
| CQB40-100L | 40 | 25 | 3.2 | 12.5 | 1.1 | 380 | |
| CQB40-125L | 40 | 25 | 6.3 | 20 | 2.2 | 380 | |
| CQB40-160L | 40 | 25 | 6.3 | 32 | 3 | 380 | |
| CQB40-200L | 40 | 25 | 6.3 | 50 | 5.5 | 380 | |
| CQB50-85L | 50 | 32 | 6.3 | 8 | 1.1 | 380 | |
| CQB50-105L | 50 | 32 | 6.3 | 12.5 | 1.5 | 380 | |
| CQB50-125L | 50 | 32 | 12.5 | 20 | 3 | 380 | |
| CQB50-160L | 50 | 32 | 12.5 | 32 | 4 | 380 | |
| CQB50-200L | 50 | 32 | 12.5 | 50 | 7.5 | 380 | |
| CQB50-250L | 50 | 32 | 12.5 | 80 | 18.5 | 380 | |
| CQB65-125L | 65 | 50 | 25 | 20 | 4 | 380 | |
| CQB65-160L | 65 | 50 | 25 | 32 | 7.5 | 380 | |
| CQB65-200L | 65 | 40 | 25 | 50 | 15 | 380 | |
| CQB65-250L | 65 | 40 | 25 | 80 | 22 | 380 | |
| CQB80-125L | 80 | 65 | 50 | 20 | 7.5 | 380 | |
| CQB80-160L | 80 | 65 | 50 | 32 | 15 | 380 | |
| CQB80-200L | 80 | 50 | 50 | 50 | 22 | 380 | |
| CQB80-250L | 80 | 50 | 50 | 80 | 37 | 380 | |
| CQB100-125L | 100 | 80 | 100 | 20 | 15 | 380 | |
| CQB100-160L | 100 | 80 | 100 | 32 | 22 | 380 | |
| CQB100-200L | 100 | 65 | 100 | 50 | 37 | 380 | |
| CQB100-250L | 100 | 65 | 100 | 80 | 55 | 380 | |
| 注:每个型号都可配防爆电机 | |||||||

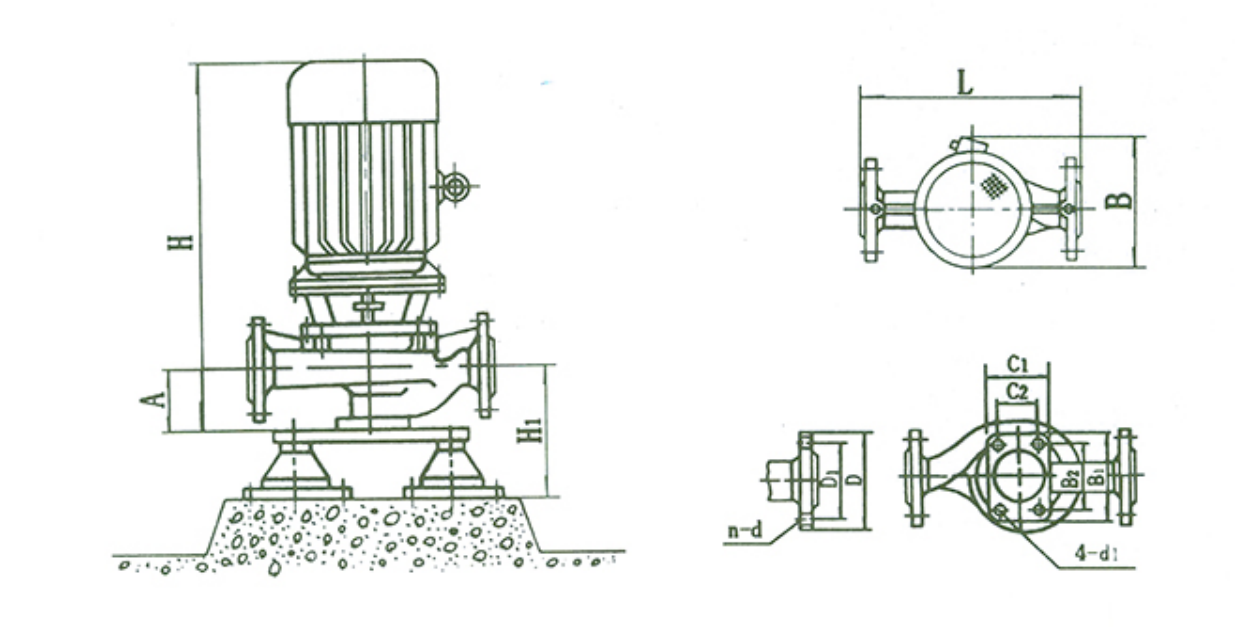

CQB-L管道磁力泵外形尺寸图
CQB-L管道磁力泵外形尺寸表
| 型号 | 重量kg | 外形尺寸 | 安装尺寸 | 进出口法兰尺寸 | 隔振汽 | ||||||||
| L | B | H | C1×B1 | A | C2×B2 | 4-d1 | D | D1 | n-d | 规格 | H1 | ||
| CQB32-125L | 28 | 260 | 230 | 435 | 90×130 | 72 | 60×100 | 4-Ф14 | Ф140 | Ф100 | 4-Ф18 | SD41-0.5 | 92 |
| CQB32-160L | 47 | 320 | 270 | 505 | 100×150 | 90 | 70×120 | 4-Ф14 | Ф150 | Ф110 | 4-Ф18 | SD61-0.5 | 110 |
| CQB40-100L | 32 | 260 | 230 | 445 | 100×150 | 85 | 70×120 | 4-Ф14 | Ф150 | Ф110 | 4-Ф18 | SD41-0.5 | 105 |
| CQB40-125L | 34 | 280 | 230 | 445 | 100×150 | 85 | 70×120 | 4-Ф14 | Ф150 | Ф110 | 4-Ф18 | SD41-0.5 | 105 |
| CQB40-160L | 47 | 320 | 270 | 505 | 100×150 | 90 | 70×120 | 4-Ф14 | Ф150 | Ф110 | 4-Ф18 | SD61-0.5 | 110 |
| CQB40-200L | 74 | 340 | 330 | 560 | 120×170 | 95 | 80×130 | 4-Ф14 | Ф150 | Ф110 | 4-Ф18 | SD61-0.5 | 115 |
| CQB50-100L | 36 | 290 | 230 | 455 | 100×150 | 95 | 70×120 | 4-Ф14 | Ф165 | Ф125 | 4-Ф18 | SD41-0.5 | 115 |
| CQB50-125L | 43 | 300 | 240 | 465 | 100×150 | 95 | 70×120 | 4-Ф14 | Ф165 | Ф125 | 4-Ф18 | SD41-0.5 | 115 |
| CQB50-160L | 59 | 320 | 300 | 550 | 120×170 | 100 | 80×130 | 4-Ф14 | Ф165 | Ф125 | 4-Ф18 | SD61-0.5 | 120 |
| CQB50-200L | 101 | 360 | 350 | 635 | 120×170 | 100 | 80×130 | 4-Ф14 | Ф165 | Ф125 | 4-Ф18 | SD61-0.5 | 120 |
| CQB50-250L | 160 | 440 | 430 | 780 | 140×200 | 105 | 100×160 | 4-Ф18 | Ф165 | Ф125 | 4-Ф18 | JSD2-3 | 205 |
| CQB65-125L | 58 | 340 | 280 | 550 | 140×200 | 100 | 100×160 | 4-Ф18 | Ф185 | Ф145 | 4-Ф18 | SD61-0.5 | 120 |
| CQB65-160L | 75 | 360 | 305 | 570 | 140×200 | 100 | 100×160 | 4-Ф18 | Ф185 | Ф145 | 4-Ф18 | SD61-0.5 | 120 |
| CQB65-200L | 107 | 380 | 350 | 635 | 140×200 | 105 | 100×160 | 4-Ф18 | Ф185 | Ф145 | 4-Ф18 | SD61-0.5 | 125 |
| CQB65-250L | 180 | 480 | 435 | 785 | 160×220 | 110 | 120×180 | 4-Ф18 | Ф185 | Ф145 | 4-Ф18 | JSD2-3 | 210 |
| CQB80-125L | 99 | 400 | 360 | 660 | 140×200 | 120 | 100×160 | 4-Ф18 | Ф200 | Ф160 | 8-Ф18 | SD61-0.5 | 140 |
| CQB80-160L | 105 | 400 | 360 | 660 | 140×200 | 125 | 100×160 | 4-Ф18 | Ф200 | Ф160 | 8-Ф18 | SD61-0.5 | 145 |
| CQB80-200L | 175 | 430 | 430 | 795 | 140×200 | 125 | 100×160 | 4-Ф18 | Ф200 | Ф160 | 8-Ф18 | JGD2-3 | 225 |
| CQB80-250L | 240 | 480 | 465 | 870 | 160×220 | 130 | 120×180 | 4-Ф18 | Ф200 | Ф160 | 8-Ф18 | JGD2-3 | 230 |
| CQB100-125L | 169 | 440 | 430 | 805 | 160×220 | 140 | 120×180 | 4-Ф18 | Ф220 | Ф180 | 8-Ф18 | JGD2-3 | 240 |
| CQB100-160L | 191 | 500 | 430 | 835 | 160×220 | 160 | 120×180 | 4-Ф18 | Ф220 | Ф180 | 8-Ф18 | JGD2-3 | 260 |
| CQB100-200L | 245 | 480 | 475 | 880 | 160×220 | 140 | 120×180 | 4-Ф18 | Ф220 | Ф180 | 4-Ф18 | JGD2-3 | 240 |
| CQB100-250L | 345 | 550 | 520 | 1015 | 160×220 | 155 | 120×180 | 4-Ф22 | Ф220 | Ф180 | 8-Ф18 | JGD2-3 | 275 |
备注：尺寸表高度H的实际尺寸需要根据最新磁缸的实际高度另外增加，具体请咨询我公司技术人员索取最新图纸。
