ZMD氟塑料自吸磁力泵
- 品牌：壹泵阀
- 型号：ZMD
- 压力/扬程：32~58米
- 工作温度：-20℃～120℃
- 连接方式：法兰
- 产品名称：ZMD氟塑料自吸磁力泵
- 通径/流量：6~50吨/每小时
- 材质：氟塑料合金
- 驱动方式：电动、磁力驱动
- 适用范围：可连续输送任意浓度的酸碱、强氧化剂等腐蚀性介质。
- 产品概述
- 性能参数
- 尺寸重量
ZMD氟塑料自吸磁力泵
ZMD氟塑料自吸磁力泵概述
ZMD氟塑料磁力自吸泵是吸取磁力泵与自吸泵各有的特性，该泵集合了磁力泵的所有优良特性，且最大的优势即可以自吸，一般自吸高度可达2-4米，充分结合了自吸泵和磁力泵的所有优点，既具有自吸功能，又取消了轴封，利用磁力偶合间接传动，完全消除了滴漏的现象。上海美言壹泵阀生产的氟塑料磁力自吸泵广泛应用于石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。

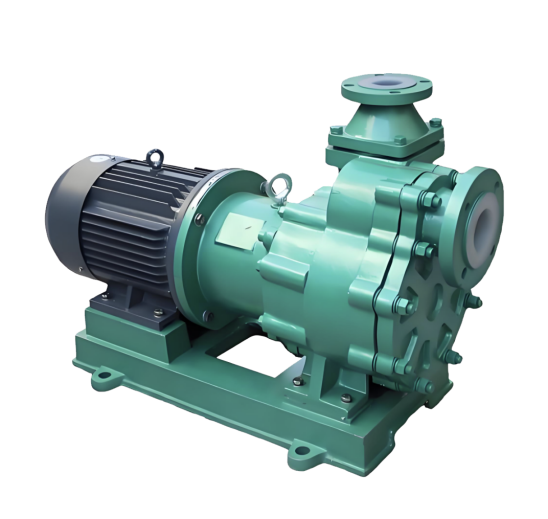

ZMD氟塑料自吸磁力泵产品图
ZMD氟塑料自吸磁力泵特点
ZMD氟塑料磁力自吸泵广泛适用于石油化工、有色金属冶炼农药、制酸制碱、造纸、 酸洗工艺、稀土分离、电镀、电子,化成箔等行业吸取输送低于泵安装位置以下的腐蚀性液体，是目前磁力泵品种中结构最新颖的产品，高效节能、安全实用。使用温度：-20°C-120°C。
充分结合了自吸泵和磁力泵的优点，既具有自吸功能，又取消轴封，利用磁力耦合间接驱动，真正无滴漏，不污染使用场地。其过流部件采用“氟塑料合金”制造，可连续输送任意浓度的酸碱、强氧化剂等腐蚀性介质。独特的后拉式结构，便于内部检修和零件更换，无需拆卸管道。
ZMD氟塑料自吸磁力泵使用范围
1.耐压极限:耐压极限为1.0mPa，要注意泵的输出压力不能超过耐压极限。
2.使用温度范围:-20~100℃:环境温度变化范围:0-40℃;环境湿度变化范围:35~85%RH。
3.禁止输送带有颗粒及结晶的介质，禁止输送会产生大量气泡的介质。
4.液体粘度对泵性能的影响:当液体粘度发生变化时，泵的性能也有所变化。

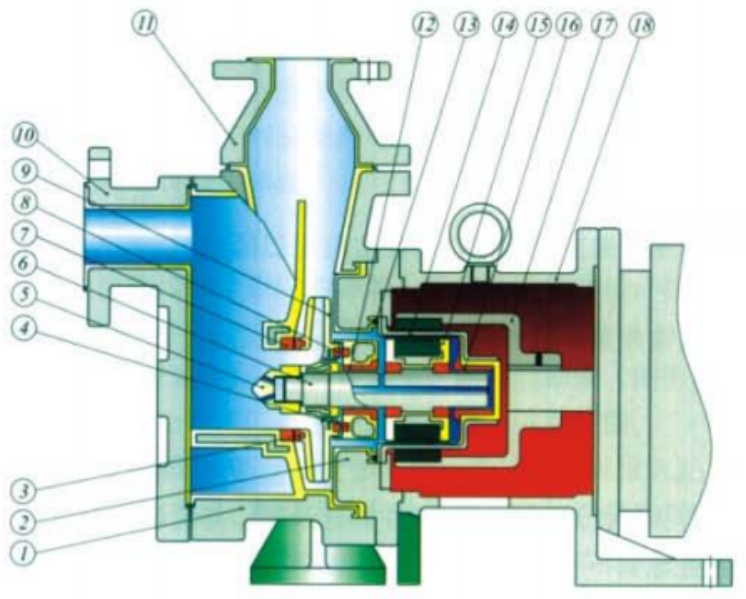

ZMD氟塑料自吸磁力泵结构及零部件名称材料
| 序 号 | 名 称 | 材 料 |
| 1 | 泵体 | HT200衬F46 |
| 2 | 泵盖 | HT200衬46 |
| 3 | 叶轮前口环 | 填充F4 |
| 4 | 泵盖口环 | 碳化硅 |
| 5 | 叶轮螺母 | 填充F4 |
| 6 | 主轴 | 碳化硅 |
| 7 | 泵体口环 | 碳化硅 |
| 8 | 叶轮后口环 | 填充F4 |
| 9 | 叶轮 | 45#钢衬F46 |
| 10 | 前盖 | HT200衬F46 |
| 11 | 出口法兰 | HT200衬F46 |
| 12 | 前轴承 | 填充F4 |
| 13 | 隔离套密封圈 | 氟橡胶 |
| 14 | 隔离套总成 | F46/增强碳纤维 |
| 15 | 转子总成 | 钕铁硼/F46 |
| 16 | 后轴承 | 填充F4 |
| 17 | 外磁 | 钕铁硼 |
| 18 | 支架 | HT200 |
ZMD氟塑料自吸磁力泵常见故障与排除
| 故 障 | 原 因 | 解 决 方 法 |
| 泵不自吸 | 1、吸入管漏气。2、出口管太短。3、出口阀门关闭。4、运输中泵螺栓松动，密封面漏气。 | 1、检查吸入管路。2、加长出口管。3、打开出口阀门。4、旋紧松动的螺栓。 |
| 打不出液体 | 1、吸入管路内有空气、进口堵塞。2、吸上高度太高。3、要求扬程大于泵扬程。4、排出管太细，管路损失过大。5、泵反转。 | 1、清理管路。2、降低泵安装高度。3、更换扬程高的泵。4、换管径与泵口径等大的输出管。5、调整泵转向。 |
| 流量不足 | 1、叶轮损坏。2、密封件损坏。3、转数不够。4、转数不足。5、出口管弯头过多，阻力过大。 | 1、更换叶轮。2、更换密封件3、增加转数。4、按规定重装管道。5、重新合理安排管路。 |
| 扬程不足 | 1、输送介质内有空气。2、叶轮损坏。3、转数不够。4、输送介质粘度过大。 | 1、重新灌注液体或排空气体。2、更换叶轮。3、检查电机和供电线路。4、降低粘度或增加灌注压力。 |
| 功率过大 | 1、输送介质比重过大。2、有机械磨擦。 | 1、更换大功率电机或泵。2、检查何处磨擦，进行检修。 |
| 密封泄漏严重 | 1、对磨材料选用不当、有腐蚀。2、对磨面严重磨损。3、动静环不吻合。4、静环破裂。5、机械密封动环后退。 | 1、更换适合的动、静环。2、更换磨损件、调整弹簧压力、减少摩擦3、调整动静环，使之吻合。4、更换静环。5、松开动环紧定螺钉，重新定位锁紧。 |
| 泵内有杂音泵机组振动 | 1、泵轴与电机不同心。2、流量超过使用范围。3、拉紧螺栓松脱。4、电动机轴磨损，轴承损坏 | 1、校正泵轴中心。2、选用适当的泵型。3、重新装好拉紧螺栓。4、清洗或更换轴承、泵轴。 |
ZMD氟塑料自吸磁力泵型号意义
50 ZMD-32 F
50:泵进口直径是50mm
ZMD:自吸式磁力驱动泵
32:扬程是32m
F:过流部件材质为氟塑料合金
ZMD氟塑料自吸磁力泵型号及性能参数表
| 型号 | 流量(m³/h) | 扬程(m) | 效率(%) | 汽蚀余量(m) | 转速(r/min) | 口径(mm) | 使用 温度(℃) | 电机功率( Kw) | 自吸高度(m) | 自吸时间(s) | 质量(kg) |
| 进口×出口 | |||||||||||
| 40ZMD-32F | 6 | 32 | 24 | 3 | 2900 | 中45×φ25 | <100 | 4 | 3 | 150 | 125 |
| 50ZMD-32F | 15 | 32 | 44 | 3 | 2900 | φ50×φ50 | <100 | 5.5 | 3 | 180 | 180 |
| 50ZMD-45F | 12.5 | 48 | 35 | 3 | 2900 | φ50×φ50 | <100 | 7.5 | 3 | 180 | 170 |
| 65ZMD-32F | 30 | 32 | 52 | 3.5 | 2900 | φ65×φ50 | <100 | 7.5 | 3 | 180 | 200 |
| 65ZMD-45F | 25 | 45 | 44 | 4.5 | 2900 | φ65×φ40 | <100 | 11 | 3 | 180 | 290 |
| 80ZMD-32F | 60 | 32 | 55 | 3.5 | 2900 | φ80×φ65 | <100 | 11 | 3 | 210 | 280 |
| 80ZMD-45F | 50 | 45 | 50 | 4.5 | 2900 | φ80×φ65 | <100 | 18.5 | 3 | 210 | 320 |
备注：1.电机级数:2级。
2.如果介质比重超过1.3g/cm3时，建议客户适当增加配套电机的功率。
3.当介质含有HF酸或一些特殊介质时，须针对具体介质更换特定配件。
4.允许自吸高度可按公式:清水时自吸3m/介质密度=自吸高度。
ZMD氟塑料自吸磁力泵订购须知
一、选泵时，请按您要求的扬程、流量或管道直径，选择相近的规格（口径、扬程），然后再根据 连接形式和使用场所决定分型：1、需按钢管固定使用的选法兰式泵；2、需按胶管移动使用，
则选用束节式泵。 二、如需输送介质含有颗粒或强酸、强碱、高温浓浆，应在合同中注明液质名称、浓度，以便选择
适合的材料和密封。
三、本泵一般用 Y 系列 380V 电机配套，用户如需防爆电机或 220V 单相电机配套，请在合同中注 明，并按该种电机配套的泵价填写合同。
四、需要购买零配件时，请参照此说明书附图，注明确切名称。
五、请在使用过程中，对本产品多提宝贵意见，以便我们及时改进，更好地为您服务。
ZMD氟塑料自吸磁力泵使用前注意事项
1、自吸磁力泵禁止空运转，泵运行时的最小流量:设计点35%。
2、如果泵运转时发生汽蚀，必须在1分钟内停机。
3、建议连续运行:经常开/关机会导致泵寿命大大减低。1小时开/关机的次数不要超过5次。
4、介质温度变化应控制在40℃以内，过高的温升/降可能导致泵零件(如轴、轴承)的损坏。
5、如果泵运行时突然停电，必须立刻关闭电源，并关闭出口阀门。
6、泵的噪音≤95dB
7、 检查电机转向是否正确，严禁长时间倒转；
8、 禁止泵在汽蚀状态下长期运行；
9、 进水管必须严格密封不得漏水、漏气。

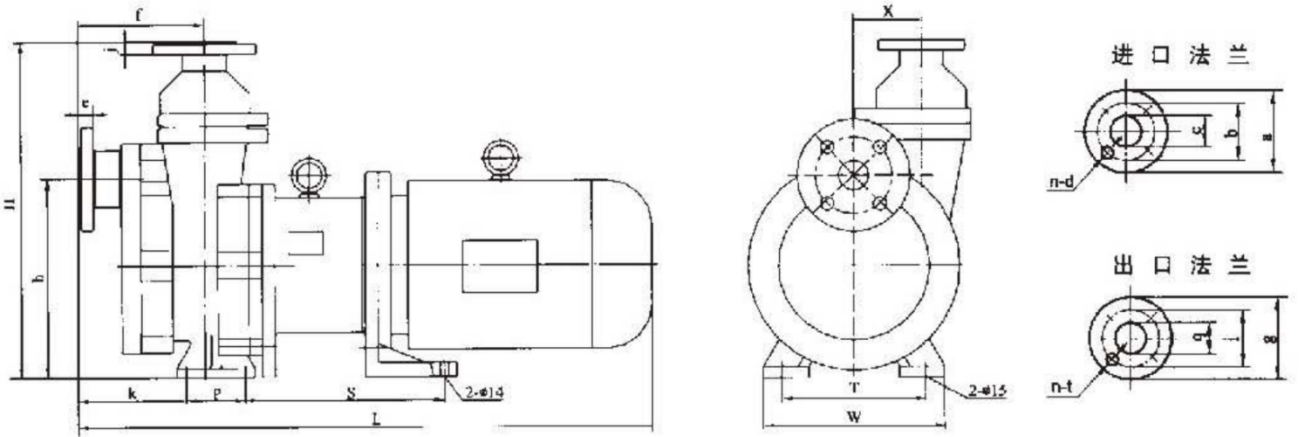

ZMD氟塑料自吸磁力泵外形尺寸图
ZMD氟塑料自吸磁力泵外形尺寸表
| 型号 | L | S | P | k | f | W | T | H | h | X | a | b | C | n-φd | e | g | i | q | j | n-φt |
| 40ZMD-32F | 756 | 275 | 70 | 145 | 185 | 240 | 190 | 450 | 270 | 90 | φ150 | φ110 | 40 | 4-φ18 | 20 | φ115 | φ85 | 25 | 18 | 4-φ15 |
| 50ZMD-32F | 875 | 318 | 95 | 172 | 202 | 265 | 212 | 486 | 320 | 100 | φ165 | φ125 | 50 | 4-φ18 | 20 | φ165 | φ125 | 50 | 18 | 4-φ18 |
| 50ZMD-45F | 905 | 336 | 70 | 215 | 225 | 265 | 212 | 510 | 330 | 105 | φ165 | φ125 | 50 | 4-φ18 | 20 | 中165 | φ125 | 50 | 20 | 4-φ18 |
| 65ZMD-32F | 903 | 354 | 95 | 165 | 230 | 265 | 212 | 495 | 320 | 98 | φ185 | φ145 | 65 | 4-φ18 | 20 | φ165 | φ125 | 50 | 18 | 4-φ18 |
| 65ZMD-45F | 1110 | 410 | 70 | 218 | 225 | 290 | 220 | 610 | 400 | 115 | φ185 | φ145 | 65 | 4-φ18 | 20 | φ145 | φ110 | 40 | 18 | 4-φ18 |
| 80ZMD-32F | 1180 | 412 | 75 | 220 | 225 | 290 | 220 | 534 | 380 | 115 | φ200 | φ160 | 80 | 8-φ18 | 20 | φ185 | φ145 | 65 | 20 | 8-φ18 |
| 80ZMD-45F | 1150 | 416 | 70 | 244 | 245 | 290 | 220 | 618 | 450 | 120 | φ200 | φ160 | 80 | 8-中18 | 20 | φ185 | φ145 | 65 | 20 | 8-φ18 |
ZMD氟塑料自吸磁力泵安装方法和连接要求
1、按基础尺寸做好混凝土基础，同时予埋好地脚螺栓。将机组放在基础上，找正泵 的水平，拧紧地脚螺栓。泵应尽可能靠近水池位置。
2、泵的进液管管径不得大于规定 要求，且进液管总长不大于 5m，在满足要求的情况下，越短越好。进液管底部必须安装 滤网，防止过大的颗粒或杂物进入泵体后损坏叶轮或影响泵的工作，过滤面积应大于管 路截面积的 3-4 倍。
3、泵的出液管管路中必须装有阀门，用以调节流量，使泵在规定 的流量下工作，防止超量后使泵无法工作。出液管径不得小于规定要求，在可能的情况 下出液管径越大越好。出液管总长必须大于进液管总长的 1.5 倍，在可能的情况下长一 些好。
4、不可将进液管道和出液管道的重量支承在泵的进出口法兰上，应固定在各自 的支架上。进出液管道连接的各部位必须紧密，不漏气，否则会影响自吸功能和泵的正 常运转。
ZMD氟塑料自吸磁力泵启动和运行
1、泵内灌满须输送的液体，管道安装完毕后，接上电源，用点动方式检查泵转动是否灵活，转向是否和转向指示标示的方向一致。
2、将出口阀打开约三分之一，即可启动泵(即开阀启动)，待完成自吸过程后，然后慢慢调节出口阀门，使泵达到规定的流量范围。
3、机组试运转5-10分钟，如无异常现象可投入运行。
4、输液时，流量、扬程和自吸高度必须控制在规定范围之内，不能相差太大，否则会引起吸空现象，使泵不能正常工作。
5、泵在工作上，不允许产生吸空现象，一旦产生吸空，必须重新引流灌液才能自吸。因此，用户必须有控制最低液位的装置或派专人看管，以防止水池内的液体被吸空。
6、停机时，先关闭出口阀门，然后再切断电源。
ZMD氟塑料自吸磁力泵维修和保养
1、定期检查泵和电机，更换易损零件。
2、长期停机不用时，应清洗泵内流道并切断电源。
3、严禁空运转。如泵在室外，应采取防雨措施，以防电机受潮后烧毁。
ZMD氟塑料自吸磁力泵拆卸和组装
拆卸顺序如下。组装反序。
1、松开支架与泵盖螺栓，拉开支架与泵头，松开支架与电机螺栓，二者分离。
2、松开泵体与泵盖螺栓，分开泵体与泵盖(叶轮、转子、隔离套总成和泵盖相连)。
3、松开叶轮螺母，拆下叶轮，翻转泵盖，松开隔离套压板螺栓，拆下隔离套总成，抽出转子。
4、松开前盖与泵体螺栓，二者分离，松开联结法兰与泵体螺栓，二者分离。
5、松开电机与支架螺栓，二者分离。松开外磁紧定螺钉，分离外磁与电机。
