JUY耐磨耐腐液下泵
- 品牌：壹泵阀
- 型号：JUY
- 压力/扬程：5~30米
- 工作温度：-20~80℃
- 连接方式：法兰
- 产品名称：JUY耐磨耐腐液下泵
- 通径/流量：3~130吨/每小时
- 材质：增强聚丙烯、超高分子量聚乙烯
- 驱动方式：电动
- 适用范围：适宜于-20~80℃范围内的酸碱性料浆或清液的输送。
- 产品概述
- 性能参数
- 尺寸重量
JUY耐磨耐腐液下泵
JUY耐磨耐腐液下泵概述
JUY系列耐磨耐腐液下离心泵，与输送介质接触的过流部件采用超高分子量聚乙烯 (UHMWPE) 及增强聚丙烯整体模压而成的，液下深度1~2米，是性能稳定、技术成熟、受用户欢迎、定型的防腐型泵类产品，具有优异的耐腐耐磨性能，其耐温性、防腐性、机械稳定性、耐磨性以及运行费用的经济性都得到了用户的认可。适宜于-20~80℃范围内的酸碱性料浆或清液的输送。

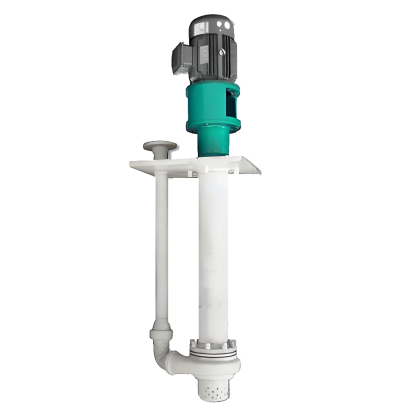

JUY耐磨耐腐液下泵产品图

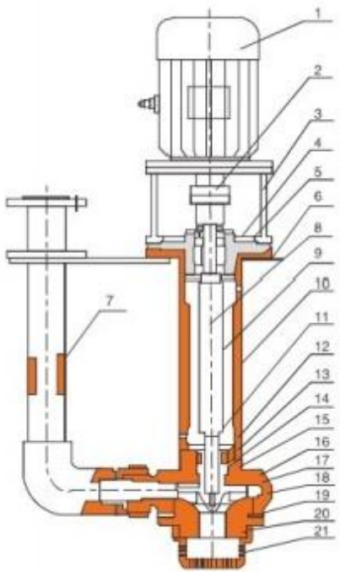

JUY耐磨耐腐液下泵结构图及零部件名称
| 序号 | 名称 | 材 质 | 序号 | 名称 | 材 质 | |
| 电机 | Y系列B5电机 | 12 | 并相组件 | UHAWPE | ||
| 2 | 联轴器 | HT200 | 13 | K形圈 | 氮橡胶 | |
| 3 | 支架 | HT200 | 14 | 轴套 | 氮化硅或氧化铝 | |
| 4 | 轴承支架 | HT200 | 15 | 叶轮垫 | 氟橡胶 | |
| 5 | 上下轴承 | 16 | 泵体 | UHMWPE或聚内辉 | ||
| 6 | 安装板 | A3 | 17 | 叶轮 | UHMWPE | |
| 7 | 出液管 | 聚丙烯 | 18 | 并紧垫圈 | A+UHMWPE | |
| 8 | 主轴 | 45钢 | 19 | 泵盖垫 | 氟橡胶 | |
| 9 | 主轴保护套 | 聚丙烯 | 20 | 泵盖 | UHMWPE或聚丙烯 | |
| 10 | 连按简 | 聚丙场或玻璃钢 | 21 | 过滤罩 | 聚丙烯 | |
| 11 | 轴套垫 | 氟橡胶 |

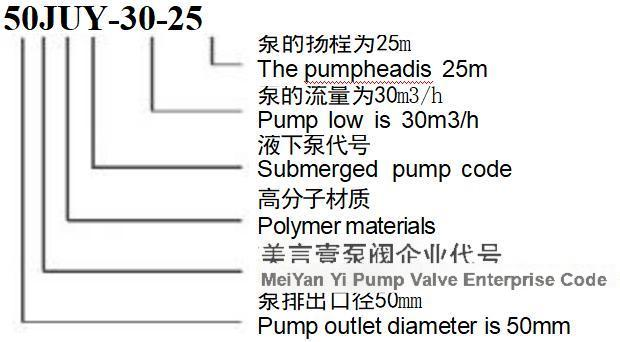

JUY耐磨耐腐液下泵型号意义Model sense
JUY耐磨耐腐液下泵型号及性能参数表
| 序号 | 型号(Model) | 流量 Flow (m³/h) | 扬程Pump head(m) | 出 口 outlet (mm) | 转速(Rev) | 电机功率 Power(kw) | 整机重量 Weight (kg) |
| 1 | 25JUY-3-5 | 3 | 5 | φ25 | 2900 | 0.75 | 55 |
| 2 | 25JUY-3-10 | 3 | 10 | φ25 | 2900 | 1.1 | 55 |
| 3 | 25JUY-5-15 | 5 | 15 | φ25 | 2900 | 1.1 | 55 |
| 4 | 25JUY-5-20 | 5 | 20 | φ25 | 2900 | 1.5 | 55 |
| 5 | 32JUY-5-25 | 5 | 25 | φ32 | 2900 | 2.2 | 63 |
| 6 | 32JUY-10-10 | 10 | 10 | φ32 | 2900 | 1.5 | 63 |
JUY耐磨耐腐液下泵型号及性能参数表
| 7 | 32JUY-10-15 | 10 | 15 | φ32 | 2900 | 1.5 | 63 |
| 8 | 32JUY-15-15 | 15 | 15 | φ32 | 2900 | 2.2 | 63 |
| 9 | 32JUY-10-20 | 10 | 20 | φ32 | 2900 | 2.2 | 63 |
| 10 | 40JUY-10-30 | 10 | 30 | φ40 | 2900 | 3 | 95 |
| 11 | 40JUY-15-20 | 15 | 20 | φ40 | 2900 | 3 | 95 |
| 12 | 40JUY-15-28 | 15 | 28 | φ40 | 2900 | 3 | 95 |
| 13 | 40JUY-20-10 | 20 | 10 | φ40 | 2900 | 3 | 95 |
| 14 | 40JUY-20-20 | 20 | 20 | φ40 | 2900 | 4 | 108 |
| 15 | 40JUY-20-25 | 20 | 25 | φ40 | 2900 | 4 | 108 |
| 16 | 40JUY-30-15 | 30 | 15 | φ40 | 2900 | 4 | 108 |
| 17 | 40JUY-20-30 | 20 | 30 | φ40 | 2900 | 5.5 | 126 |
| 18 | 50JUY-30-15 | 30 | 15 | φ50 | 2900 | 5.5 | 126 |
| 19 | 50JUY-30-20 | 30 | 20 | φ50 | 2900 | 5.5 | 130 |
| 20 | 50JUY-30-25 | 30 | 25 | φ50 | 2900 | 5.5 | 130 |
| 21 | 50JUY-30-30 | 30 | 30 | φ50 | 2900 | 7.5 | 130 |
| 22 | 50JUY-40-10 | 40 | 10 | φ50 | 2900 | 5.5 | 130 |
| 23 | 50JUY-40-15 | 40 | 15 | φ50 | 2900 | 5.5 | 130 |
| 24 | 65JUY-40-15 | 40 | 15 | φ65 | 2900 | 5.5 | 165 |
| 25 | 65JUY-40-20 | 40 | 20 | φ65 | 2900 | 7.5 | 170 |
| 26 | 65JUY-45-25 | 45 | 25 | φ65 | 2900 | 7.5 | 170 |
| 27 | 65JUY-50-8 | 50 | 8 | φ65 | 2900 | 7.5 | 170 |
| 28 | 65JUY-45-30 | 45 | 30 | φ65 | 2900 | 11 | 219 |
| 29 | 65JUY-50-25 | 50 | 25 | φ65 | 2900 | 11 | 219 |
| 30 | 65JUY-60-20 | 60 | 20 | φ65 | 2900 | 11 | 219 |
| 31 | 80JUY-60-30 | 60 | 30 | φ80 | 2900 | 15 | 280 |
| 32 | 80JUY-80-30 | 80 | 30 | φ80 | 2900 | 18.5 | 310 |
| 33 | 80JUY-100-30 | 100 | 30 | φ80 | 2900 | 22 | 350 |
| 34 | 100JUY-100-26 | 100 | 26 | φ100 | 2900 | 22 | 450 |
| 35 | 100JUY-90-30 | 90 | 30 | φ100 | 2900 | 22 | 450 |
| 36 | 100JUY-120-25 | 120 | 25 | φ100 | 2900 | 22 | 450 |
| 37 | 100JUY-130-23 | 130 | 23 | φ100 | 2900 | 22 | 450 |
注：JUY耐磨耐腐液下泵安装板尺寸可根据用户需求定制，以订货时图纸为准
JUY耐磨耐腐液下泵常见故障及排除方法
| 现象 | 产生原因 | 排除方法 |
| 不能启动与运转 | 1.馈电张有断路。 2.电压太低。3.两个兰联轴器间元轴向间隙并卡死。 4.叶轮被杂物卡住。 5.叶轮与蜗壳紧贴。6.螺帽脱落和平键损坏使叶轮打滑。 7.联轴器平键损坏。 | 1.查看熔断保险丝和接线，并更换之。 2.调高电压或等电压升高后再用。3.调整两个兰联轴器之间轴向间隙为0.5毫米。 4.排除杂物。5.重新装配，分离叶轮和蜗壳。 6.安装平键与螺帽。7.换装平键。 |
| 超负荷 | 1.泵务部装配不当，转动因难，异物 卡住。2.同心度变动，轴承损坏，轴变形。 3.旋向相反。4.扬程过低，流量过大。 | 1.重新装配，取出异物。 2.修正零件，调换轴承。 3.变换电机旋向。4.尽量避免长时间使用。 |
| 流量不足 | 1.吸口被阻，泥潭粪坑欠深，泵吸不到泥粪。2.输泥管被阻。3.电机转速低于额定转速。 4.叶轮打坏。5.扬程过高，输送过远。 6.旅向相反。7.泄漏较大。 8.叶轮上绕有杂物。9.介质太稠或供应量不路。 | 1.排除吸口阻档物，移动泵，使蜗壳全部埋入泥浆粪水中。 2.检查管道，取出阻档物。3.提高电机转速。 4.调换叶轮。5.减少扬程，缩短输送距离。6.必换电机旋向。7.检查泄漏原因，并更换引起泄漏的 另件。8.排除杂物。9.冲稀介质，增大供应量。 |
| 噪声与震动 | 1.叶轮与蜗壳磨擦。2.轴承已损坏或少油。3.泵轴与电机不同心，轴弯曲。 4.螺帽有松动。5.蜗壳中有硬物。6.工作液中有硬物。7.吸口有空气渗入。8.汲送液体温度过高。 | 1.检查泵的装配并调整之。 2.调换轴承或加油。3.调同心，校正轴。 4.拧紧螺帽。5.排除杂物。6.控制进泵杂物尺度，加密滤网。 7.深埋蜗壳。8.降低液体温度。 |
