HJ耐腐蚀碱泵

品牌：壹泵阀
型号：HJ
压力/扬程：5~135米
工作温度：-20℃～120℃
连接方式：法兰

产品名称：HJ耐腐蚀碱泵
通径/流量：3.2~1200吨/每小时
材质：不锈钢SS304、SS304L、SS316、SS316L
驱动方式：电动
适用范围：适用于纯碱和氨联碱生产的氨盐水母液，氯碱生产的常温苛性碱，氯产品和氯酸盐，次氯酸盐等碱性介质及腐蚀性介质。

产品概述
性能参数
尺寸重量

HJ耐腐蚀碱泵

HJ耐腐蚀碱泵概述

HJ系列耐腐蚀碱泵为单级单吸悬臂式离心泵。其标记、额定性能点和尺寸等均符合GB5662-85标准，等效于ISO2858-1975。它与国家推广的IH型属同一类型。泵的旋转方向：从启动端看，按顺时针方向旋转，转向与FB型泵相反。

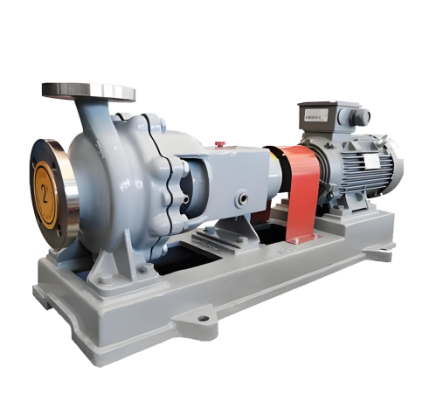

HJ耐腐蚀碱泵产品图

HJ耐腐蚀碱泵用途

制碱工业:纯碱和氨联碱生产的氨盐水母液，氯碱生产的常温苛性碱，氯产品和氯酸盐，次氯酸盐。有色冶金:电解铜镍的电解液，生产钻的酸雾液，生产锌的矿浆液，生产钒的钒酸氨，生产黄金的酸和硫酸液等的输送。

钢铁工业:电镀、酸洗、废酸处理。

制酸工业:硝酸、硫酸、盐酸、磷酸、醋酸等。

石油化工:石油精炼乙醛，烷基苯的制造。

合成纤维和塑料工业:涤纶、聚氯乙烯的生产，纺织、印染工业。

造纸工业:纸浆蒸煮液和漂白液的输送。

化肥工业:尿素、硝氨的生产

制药工业:医药和农药的生产。

环境保护:酸雾液的输送。

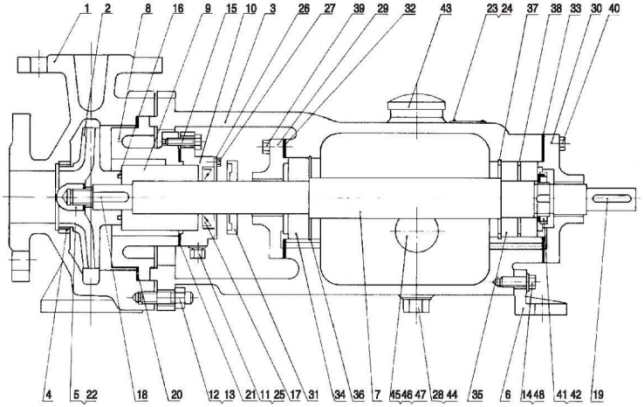

HJ耐腐蚀碱泵结构图及零部件名称

零部件名称：1.泵体 2.叶轮 3.悬架体 4.密封环 5.叶轮螺母 6.支架 7.轴 8.泵盖 9.机械密封 10.静环压盖 11.水接头12.螺柱 13.螺母 14.螺栓 15.螺栓 16.叶轮О型圈(或垫片) 17.油封 18.叶轮键 19.联轴器键 20.泵盖垫21.静环压盖垫 22.叶轮螺母垫23.铭牌24.钉25.水接头垫26.油封挡板27.螺栓28.管堵 29.轴承前盖

30.轴承后盖 31.甩水盘 32.前盖垫 33.后盖垫 34.轴承 35.轴承 36.挡圈 37.挡圈 38.轴承垫片 39.螺栓40.螺栓 41.小圆螺母 42.垫圈 43.气孔盖 44.管堵垫 45.油标 46.油标压盖 47.螺栓 48.垫圈

HJ耐腐蚀碱泵结构特点

泵体为轴问吸入，径向排出。吐出口与轴在一垂直面上，泵体上铸出支撑脚，直接固定在底座上。泵盖通过止口固定在悬梁上，泵体和悬架体将泵盖夹紧。在检修时拆除悬架体和泵体之间的联结螺母，泵的转动部分便可由泵体中退出，无须拆卸进出口管路。这是国际上一种通用的化工泵结构。对于大规格泵，泵联轴器和电机轴之间加一中间加长节。这样在检修时，拆下中间加长节，转子部分可退出泵体，电机不必移动。

HJ耐腐蚀碱泵泵的密封

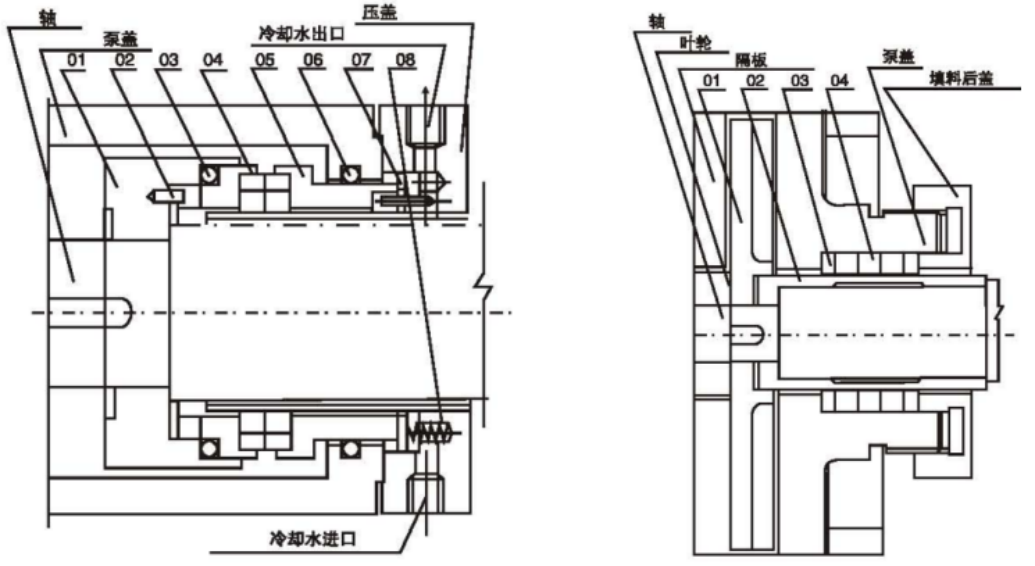

机械密封图式说明

机械密封是一种先进的轴封结构，具有泄漏量小、功耗低、寿命长等优点。本系列泵从制碱工艺介质情况出发专门设计一种单端面、内装静止式、多弹簧、平衡型机械密封。该机械密封的摩擦副组对优先采用硬质合金，以适应介质中含少量颗粒、结晶的情况。该密封型号为171型:

机械密封由下列零件组成:

传动座 01、防转销 02、动环O型密封圈 03、动环 04、静环 05、静环O型密封圈 06、挡环 07、弹簧 08。

动力密封图式说明

动力密封的机构见图，它由下列零件组成:副叶轮 01、轴套 02、挡环 03、填料 04。动力密封的工作原理

利用背叶片和副叶轮带动密封腔内的流体，高速旋转并产生离心力，此力与工作叶轮产生的压力方向相反，以至减小或完全消除导致泄漏的压差。

动力密封使用说明

因为动力密封需靠叶轮背叶片和副叶片旋转时达到密封，开车时填料不起作用，所以在设备停车时应对填料后盖进行调整，达到无泄漏，开动设备前先将填料后盖放松后启动设备，以防填料烧毁，挡进口压力超过 0.15Pma时此种密封的效果不甚理想，建议采用机械密封。

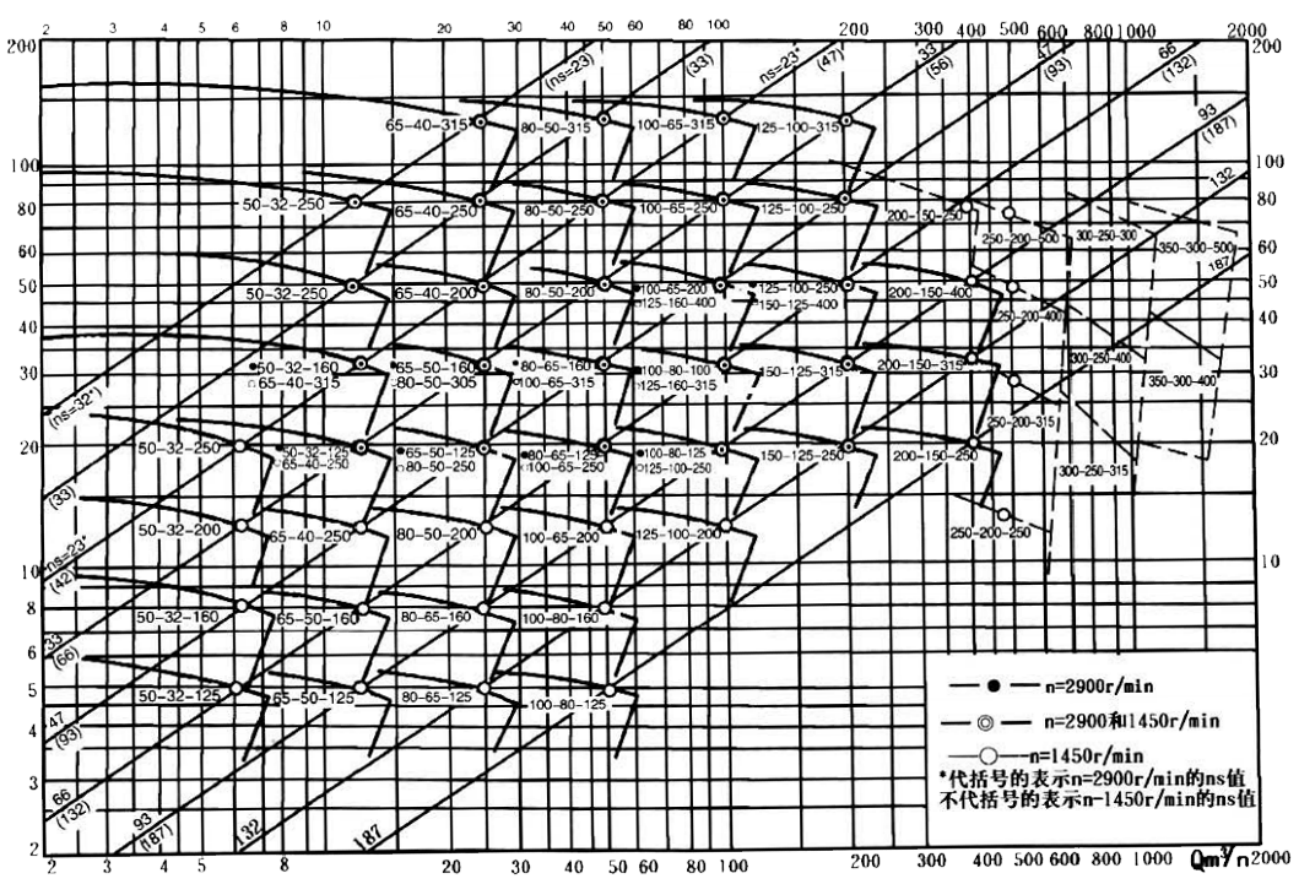

HJ耐腐蚀碱泵型谱图

HJ耐腐蚀碱泵型号及性能参数表

型号	转速 r/min	流量 m³/h	扬程 m	效率 %	轴功率Kw	配用电机			汽蚀余量m
型号	转速 r/min	流量 m³/h	扬程 m	效率 %	轴功率Kw	比重r=1.00	比重r=1.35	比重r=1.84	汽蚀余量m
32-20-125	2900	3.2	20	35	0.48	Y90L-2/2.2	Y90L-2/2.2	Y100L-2/3	5.0
32-20-160	2900	3.2	32	30	0.93	Y100L-2/3	Y112M-2/4	Y132S1-2/5.5	3.5
32-20-200	2900	3.2	50	27	0.62	Y132S1-2/5.5	Y132S2-2/7.5	Y160M1-2/11	4.0
32-20-250	2900	3.2	80	17	4.1	Y160M1-2/11	Y160M2-2/15	Y160L-2/18.5	4.5
40-20-125	2900	6.3	20	52	0.66	Y90L-2/2.2	Y90L-2/2.2	Y100L-2/3	5.0
40-25-160	2900	6.3	32	36	1.53	Y100L-2/3	Y112M-2/4	Y132S1-2/5.5	3.5
40-25-200	2900	6.3	50	34	2.52	Y132S1-2/5.5	Y132S2-2/7.5	Y160M1-2/11	3.5
40-25-250	2900	6.3	80	26	5.3	Y160M1-2/11	Y160M2-2/15	Y160L-2/18.5	4.5
50-32-125	1450	6.3	23	45	0.19	Y801-4/0.55	Y801-4/0.55	Y100L-2/3	2.0
50-32-125	2900	12.5	20	51	1.33	Y90L-2/2.2	Y90L-2/2.2	Y100L-2/3
50-32-125A	2900	11.3	16.2	49	1.02	Y90L-2/2.2	Y90L-2/2.2	Y90S-4/1.1
50-32-160	1450	6.3	8.0	40	0.34	Y801-4/0.55	Y802-4/0.75	Y132S1-2/5.5	2.0
	2900	12.5	32	46	2.37	Y100L-2/3	Y112M-2/4	Y112M-2/4
50-32-160A	2900	11.2	26	43	1.84	Y90L-2/2.2	Y100L-2/3	Y90L-4/1.5
50-32-200	1450	6.3	12.5	33	0.65	Y802-4/0.75	Y90S-4/1.1	Y160M1-2/11	2.0
50-32-200	2900	12.5	50	39	4.36	Y132S1-2/5.5	Y132S2-27.5	Y132S2-2/7.5
50-32-200A	2900	11.6	43	39	3.5	Y112M-2/4	Y132S1-2/5.5	Y132S1-2/5.5
50-32-200B	2900	10.9	38	39	2.9	Y100L-2/3	Y112M-2/4	Y100L2-4/3
50-32-250	1450	6.3	20	27	1.27	Y90L-4/1.5	Y100L1-4/2.2	Y160L-2/18.5	2.0
50-32-250	2900	12.5	80	33	8.25	Y160M1-2/11	Y160M2-2/15	Y160M2-2/15
50-32-250A	2900	11.6	69	31.5	6.70	Y132S2-2/7.5	Y160M1-2/11	Y160M2-2/15
50-32-250B	2900	10.9	60.5	31	5.80	Y132S2-2/7.5	Y160M1-2/11	Y802-4/0.75
65-50-125	1450	12.5	5	55	0.31	Y801-4/0.55	Y801-4/0.55	Y132S1-2/5.5	2.0
65-50-125	2900	25	20	62	2.2	Y100L-2/3	Y112M-2/4	Y112M-2/4
65-50-125A	2900	22.5	16	53	1.85	Y90L-2/2.2	Y100L-2/3	Y90L-4/1.5
65-50-160	1450	12.5	8	51	0.53	Y802-4/0.75	Y90S-4/1.1	Y132S2-2/7.5	2.0
65-50-160	2900	25	32	57	3.82	Y112M-2/4	Y132S1-2/5.5	Y132S1-25.5
65-50-160A	2900	22.5	26	55	2.9	Y100L-2/3	Y112M-2/4	Y100L1-4/2.2
65-40-200	1450	12.5	12.5	46	0.93	Y90S-4/1.1	Y90L-4/1.5	Y160M2-2/15	2.0
65-40-200	2900	25	50	52	6.5	Y132S2-2/7.5	Y160M1-2/11	Y160M1-2/11
65-40-200A	2900	23.3	43	52	5.13	Y132S1-2/5.5	Y132S2-2/7.5	Y160M1-2/11
65-40-200B	2900	21.7	38	52	4.23	Y132S1-2/5.5	Y132S2-2/7.5	Y132S-4/5.5
65-40-250	1450	12.5	20	39	1.75	Y100L2-4/3	Y112M-4/4	Y200L1-2/30	2.0
65-40-250	2900	25	80	46	11.84	Y160M2-2/15	Y160L-2/18.5	Y160L-2/18.5	2.0
65-40-250A	2900	23.3	69	46	9.52	Y160M1-2/11	Y160M2-2/15	Y132M-4/7.5	2.5
65-40-315	1450	12.5	32	33	3.3	Y112M-4/4	Y132S-4/5.5	Y250M-2/55	2.0
65-40-315	2900	25	125	39	21.8	Y200L1-2/30	Y200L2-2/37	Y225M-2/45
65-40-315A	2900	23.3	108	39	17.6	Y180M-2/22	Y200L1-2/30	Y90L-4/1.5
80-65-125	1450	25	5	64	0.53	Y802-4/0.75	Y90S-4/1.1	Y160M1-2/11	2.0
80-65-125	2900	50	20	69	3.9	Y132S1-2/5.5	Y132S2-2/7.5	Y132S2-2/7.5
80-65-125A	2900	46.5	17.3	69	3.2	Y112M-2/4	Y132S1-2/5.5	Y100L-4/2.2
80-65-160	1450	25	7	62	0.88	Y90S-4/1.1	Y90L-4/1.5	Y160M2-2/15	2.3
80-65-160	2900	50	32	67	6.5	Y132S2-2/7.5	Y160M1-2/11	Y160M1-2/11
80-65-160A	2900	46	28	62	5.64	Y132S2-2/7.5	Y132S2-2/7.5	Y100L2-4/3
80-50-200	1450	25	12.5	57	1.49	Y100L1-4/2.2	Y100L1-4/2.2	Y160L-2/18.5	2.0
80-50-200	2900	50	50	63	10.8	Y160M1-2/11	Y160M2-2/15	Y160L-2/18.5	2.5
80-50-200A	2900	46.5	43	61	8.9	Y160M1-2/11	Y160M2-2/15	Y160M2-2/15
80-50-200B	2900	43.5	38	58	7.8	Y160M1-2/11	Y160M1-2/11	Y132M-4/7.5
80-50-250	1450	25	20	52	2.62	Y100L2-4/3	Y132S-4/5.5	Y225M-2/45	2.5
80-50-250	2900	50	80	57	19.11	Y180M-2/22	Y200L1-2/30	Y200L1-2/30
80-50-250A	2900	46.5	69	57	15.33	Y160L-2/18.5	Y180M-2/22

HJ耐腐蚀碱泵型号及性能参数表2

型号	转速 r/min	流量 m³/h	扬程 m	效率 %	辅功率Kw	配用电机			汽蚀余量m
型号	转速 r/min	流量 m³/h	扬程 m	效率 %	辅功率Kw	比重r=1.00	比重r=1.35	比重r=1.84	汽蚀余量m
80-50-315	1450	25	32	46	4.7	Y132M-4/7.5	Y160M-4/11	Y160L-4/15	2.0
80-50-315A	2900	46.5	108	51	26.8	Y200L2-2/37	Y225M-2/45	Y250M-2/55
80-50-315B	2900	43.5	94.5	50	22.4	Y200L1-2/30	Y200L2-2/37	Y250M-2/55
100-80-125	1450	50	5	69	1.0	Y90L-4/1.5	Y100L1-4/2.2	Y100L2-4/3	2.0
100-80-125	2900	100	20	73	7.5	Y160M1-2/11	Y160M2-2/15	Y160L-2/18.5	4.3
100-80-125A	2900	93	17.3	73	6.0	Y132S2-2/7.5	Y160M1-2/11	Y160M2-2/15
100-80-125B	2900	87	15.1	72.5	4.9	Y132S2-2/7.5	Y160M1-2/11	Y160M2-2/15
100-80-160	1450	50	8	69	1.58	Y100L1-4/2.2	Y1OOL2-4/3	Y112M-4/4	3.4
100-80-160	2900	100	32	73	11.9	Y160M2-2/15	Y160L-2/18.5	Y200L1-2/30	2.5
100-80-160A	2900	93	28	68	10.4	Y160M1-2/11	Y160M2-2/15	Y160L-2/18.5	2.5
100-65-200	1450	50	12.5	68	2.5	Y100L2-4/3	Y112M-4/4	Y132S-4/5.5	2.5
100-65-200	2900	100	50	72	18.9	Y180M-2/22	Y200L1-2/30	Y225M-2/45	3.9
100-65-200A	2900	93	43	71	15.3	Y160L-2/18.5	Y180M-2/22	Y200L1-2/30	3.9
100-65-250	1450	50	20	63	4.3	Y132S-4/5.5	Y132M-4/7.5	Y160M-4/11	2.5
100-65-250	2900	100	80	65	32	Y200L2-2/37	Y225M-2/45	Y250M-2/55	3.6
100-65-250A	2900	93	69	65	25.7	Y200L1-2/30	Y200L2-2/37	Y250M-2/55
100-65-250B	2900	87	60.5	65	21	Y180M-2/22	Y200L1-2/30	Y225M-2/45
100-65-315	1450	50	32	58	7.5	Y160M-4/11	Y160M-4/11	Y160L-4/15	2.0
100-65-315	2900	100	125	62	54.9	Y250M-2/55	Y280S-2/75	Y280M-2/90	3.6
100-65-315A	2900	93	108	62	44.1	Y250M-2/55	Y280S-2/75	Y280M-2/90
100-65-315B	2900	87	95	62	36.3	Y225M-2/45	Y250M-2/55	Y280S-2/75
100-65-315C	2900	90	101	62	40	Y225M-2/45	Y250M-2/55	Y280S-2/75
125-100-200	1450	100	12.5	73	4.66	Y132S-4/5.5	Y132M-4/7.5	Y160M-4/11	2.9
125-100-200	2900	200	50	77	35.4	Y225M-2/45	Y250M-2/55	Y280S-2/75	5.0
125-100-200A	2900	186	43	72	30.2	Y200L2-2/37	Y225M-2/45	Y250M-2/55	5.0
125-100-250	1450	100	20	72	7.56	Y160M-4/11	Y160M-4/11	Y160L-4/15	2.3
125-100-250	2900	200	80	75	58	Y280S-2/75	Y280S-2/75	Y280M-2/90	4.5
125-100-250A	2900	180	65	72	44	Y250M-2/55	Y280S-2/75	Y280M-2/90	4.5
125-100-315	1450	100	32	67	13.0	Y160L-4/15	Y180L-4/22	Y200L-4/30	2.0
125-100-315	2900	200	125	70	97.2	Y315S-2/110	Y315M2-2/160		5.2
125-100-315A	2900	180	101	69	71.7	Y280M-2/90	Y315-2/132	Y315M2-2/160	5.0
125-100-400	1450	100	50	62	22	Y200L-4/30	Y225S-4/37	Y250M-4/55	2.3
125-100-400A	1450	90	43	60.5	17.4	Y180L-4/22	Y200L-4/30	Y225M-4/45	2.3
150-125-250	1450	200	20	76.8	14.1	Y180M-4/18.5	Y180L-4/22	Y200L-4/30	2.0
150-125-250A	1450	180	16.2	76	10.4	Y160L-4/15	Y180M-4/18.5	Y200L-4/30	2.0
150-125-315	1450	200	32	75	23.2	Y200L-4/30	Y225S-4/37	Y250M-4/55	2.8
150-125-315A	1450	180	26	70	18.2	Y180L-4/22	Y200L-4/30	Y225M-4/45	2.8
150-125-400	1450	200	50	70	38.9	Y225M-4/45	Y250M-4/55	Y280S-4/75	3.5
150-125-400A	1450	180	43	66	31.9	Y225S-4/37	Y225M-4/45	Y250M-4/55	3.5
200-150-250	1450	400	20	80	27.2	Y200L-4/30	Y225S-4/37	Y250M-4/55	3.5
200-150-315	1450	400	32	79	44.1	Y250M-4/55	Y280S-4/75	Y280M-4/90	3.5
200-150-315A	1450	360	26	74	34.5	Y225M-4/45	Y250M-4/55	Y280M-4/75	3.5
200-150-400	1450	400	50	78	69.8	Y280S-4/75	Y280M-4/90	Y315M1-4/132	3.5
200-150-400A	1450	360	43	73	57.7	Y280S-4/75	Y280M-4/90	Y315M1-4/132	3.5
125-100-250A	2900	280	75			Y280M-2/90	Y315S-2/110
125-100-250B	2900	250	70			Y280S-2/75	Y315S2/110
125-100-250C	2900	230	55			Y250M-2/55	Y280S2-2/75
125-100-315A	2900	270	135			Y315M2-2/160
125-100-315E	2900	250	130			Y315M1-2/132
125-100-315C	2900	230	100			Y315S-2/110	Y315M1-2/132
200-150-500A 1450		420	80			Y315M1-4/132

HJ耐腐蚀碱泵型号及性能参数表3

型号	转速 r/min	流量 m³/h	扬程 m	效率 %	辅功率Kw	配用电机			汽蚀余量m
型号	转速 r/min	流量 m³/h	扬程 m	效率 %	辅功率Kw	比重r=1.00	比重r=1.35	比重r=1.84	汽蚀余量m
300-150-500B	1450	400	70			Y315S-4/110	Y315M2-4/160
200-150-500C	1450	360	65			Y315S-4/110	Y315M1-4/132
250-200-250A	1450	600	12			Y280L-4/30	Y225S-4/37
250-200-250B	1450	540	11			Y180L-4/22	Y200L-4/30
250-200-315A	1450	650	24			Y250M-4/55	Y280S-4/75
250-200-315B	1450	600	20			Y250M-4/55	Y280S-4/75
250-200-315C	1450	550	16			Y225S-4/37	Y225M-4/45
250-200-400A	1450	650	52			Y315M1-4/132
250-200-400B	1450	550	45			Y280M-4/90	Y315M1-4/132
250-200-400C	1450	500	40			Y280S-4/75	Y315S-4/110
250-200-500A	1450	700	75
250-200-500B	1450	650	65			Y315M2-4/160
250-200-500C	1450	550	55			Y250M-4/110
300-250-315A	1450	950	22			Y280S-4/75	Y315S-4/110
300-250-315B	1450	900	20			Y280S-4/75	Y280M-4/90
300-250-315C	1450	800	16			Y250M-4/55	Y280S-4/75
300-250-400A	1450	1000	44			Y315M2-4/160
300-250-400B	1450	900	38			Y315M1-4/132
300-250-400C	1450	850	30			Y315S-4/110	Y315M2-4/160
300-250-500A	1450	1200	80
300-250-500B	1450	1100	70
300-250-500C	1450	1000	55

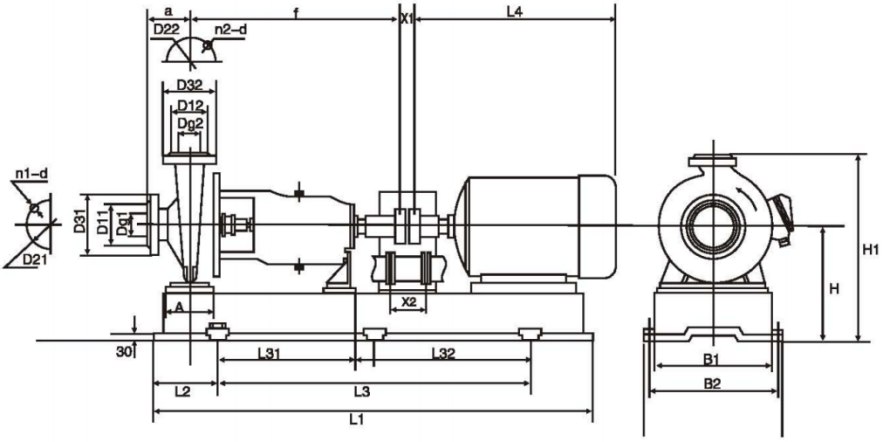

HJ耐腐蚀碱泵外形尺寸图

HJ耐腐蚀碱泵外形安装尺寸表

泵型号	泵外形及安装尺寸
泵型号	L1	L2	L31/L32	L4	H	H1	B1	B2	A	a	f	X1/X2	0
40-20-125	948	150	540	285	187	327	270	320	80	80	513	X1=20	4-φ18.5
40-25-160	948	150	540	285	187	327	270	320	80	80	513	X1=20	4-φ18.5
50-32-125	948	150	540	285	187	327	270	320	80	80	513	X1=20	4-φ18.5
50-32-125	948	150	540	335	187	327	270	320	80	80	513	X1=20	4-φ18.5
50-32-125A	948	150	540	335	187	327	270	320	80	80	513	X1=20	4-φ18.5
50-32-160	948	150	540	285	207	367	270	320	80	80	513	X1=20	4-φ18.5
50-32-160	1048	170	600	400	207	367	300	350	80	80	513	X1=20	4-φ18.5
50-32-160A	1048	170	600	380	207	367	300	350	80	80	513	X1=20	4-φ18.5
50-32-200	948	150	540	310	235	415	270	320	80	80	513	X1=20	4-φ18.5
50-32-200	1048	170	600	475	235	415	300	350	80	80	513	X1=20	4-φ18.5
50-32-200A	1048	170	600	475	235	415	300	350	80	80	513	X1=20	4-φ18.5
50-32-200B	1048	170	600	400	235	415	300	350	80	80	513	X1=20	4-φ18.5
50-32-250	1140	190	660	380	255	480	340	400	95	100	635	X1=26	4-φ24
50-32-250	1288	210	740	600	270	495	380	440	95	100	635	X1=26	4-φ24
50-32-250A	1288	210	740	600	270	495	380	440	95	100	635	X1=26	4-φ24
50-32-250B	1288	210	740	600	270	495	380	440	95	100	635	X1=26	4-φ24
65-50-125	948	150	540	285	187	495	270	320	80	80	513	X1=20	4-中18.5
65-50-125	1048	170	600	400	187	327	300	350	80	80	513	X1=20	4-φ18.5
65-50-125A	1048	170	600	380	187	327	300	350	80	80	513	X1=20	4-φ18.5
65-50-160	948	150	540	310	207	327	270	320	80	80	513	X1=20	4-Φ18.5
65-50-160	1048	170	600	475	207	367	300	350	80	80	513	X1=20	4-Φ18.5
65-50-160A	1048	170	600	400	207	367	300	350	80	80	513	X1=20	4-φ18.5
65-40-200	1048	170	600	335	235	367	300	350	80	100	513	X1=20	4-φ18.5
65-40-200	1140	190	660	600	235	415	340	400	80	100	513	X1=20	4-φ24
65-40-200A	1048	170	600	475	235	415	300	350	80	100	513	X1=20	4-φ18.5
65-40-200B	1048	170	600	475	235	415	300	350	80	100	513	X1-20	4-φ18.5
65-40-250	1140	190	660	400	255	480	340	400	95	100	635	X1=26	4-φ24
65-40-250	1288	210	740	645	270	495	380	440	95	100	635	X1=26	4-φ24
65-40-250A	1288	210	740	600	270	495	380	440	95	100	635	X1=26	4-φ24
65-40-315	1288	210	740	475	290	495	380	440	95	125	635	26/100	4-φ24
65-40-315	1620	250	940	775	330	540	400	550	95	125	635	26/100	4-φ28
65-40-315A	1620	250	940	775	330	580	480	550	95	125	635	26/100	4-φ28
80-65-125	948	150	540	310	207	580	270	320	80	100	513	X1=20	4-φ18.5
80-65-125	1048	170	600	475	207	367	300	350	80	100	513	X1=20	4-φ18.5
80-65-125A	1048	170	600	475	207	367	300	350	80	100	513	X1=20	4-φ18.5
80-65-160	1048	170	600	335	235	367	300	350	80	100	513	X1=20	4-φ18.5
80-65-160	1140	190	660	600	235	415	340	400	80	100	513	X1=20	4-Φ24
80-65-160A	1048	170	600	475	235	415	300	350	80	100	513	X1=20	4-φ18.5
80-50-200	1048	170	600	380	235	415	300	350	80	100	513	X1=20	4-φ18.5
80-50-200	1140	190	660	600	235	435	340	400	80	100	513	X1=20	4-φ24
80-50-200A	1140	190	660	600	235	435	340	400	80	00	513	X1=20	4-φ24
80-50-200B	1140	190	660	600	235	435	340	400	80	100	513	X1=20	4-φ24
80-50-250	1140	190	660	475	255	480	340	400	95	125	635	X1=26	4-φ24
80-50-250	1620	250	940	775	310	435	480	550	95	125	635	26/140	4-φ28
80-50-250A	1420	225	840	670	290	455	430	490	95	125	635	26/140	4-φ28
80-50-315	1288	210	740	600	315	855	400	440	95	125	635	26/100	4-Φ24
80-50-315	1840	300	600	930	375	655	530	600	140	125	635	26/100	6-φ28
80-50-315A	1620	250	940	815	355	635	480	550	95	125	635	26/100	4-φ28
80-50-315B	1620	250	940	775	355	635	480	550	95	125	635	26/100	4-φ28
100-80-125	1048	170	600	380	235	415	300	350	95	100	513	X1=20	4-中18.5
100-80-125	1140	190	660	600	250	430	340	400	95	100	513	X1=20	4-φ24
100-80-125A	1140	190	660	600	250	430	340	400	95	100	513	X1=20	4-φ24
100-80-125B	1140	190	660	600	250	430	340	400	95	100	513	X1=20	4-φ24
100-80-160	1140	190	660	380	250	450	340	400	95	100	635	26/140	4-φ24

进出口法兰尺寸表

进口法兰尺寸					出口法兰尺寸					配用电机		底座
Dg1	D11	D21	D31	n1-d	Dg2	D12	D22	D32	n2-d	型号	功率
50	99	125	165	4-φ18	32	76	100	140	4-18	Y801-4	0.55	(2-1-)
50	99	125	165	4-φ18	32	76	100	140	4-φ18	Y90L-2	2.2	(2-1-)
50	99	125	165	4-φ18	32	76	100	140	4-φ18	Y90L-2	2.2	(2-1-)
50	99	125	165	4-φ18	32	76	100	140	4-φ18	Y802-4	0.75	(2-2-)
50	99	125	165	4-φ18	32	76	100	140	4-φ18	Y112M-2	4	(3-3-)
50	99	125	165	4-φ18	32	76	100	140	4-φ18	Y100L-2	3	(3-3-)
50	99	125	165	4-φ18	32	76	100	140	4-φ18	Y908-4	1.1	(2-2-)
50	99	125	165	4-φ18	32	76	100	140	4-Φ18	Y132S2-2	7.5	(3-3-)
50	99	125	165	4-φ18	32	76	100	140	4-φ18	Y13281-2	5.5	(3-3-)
50	99	125	165	4-φ18	32	76	100	140	4-φ18	Y112M-2	4	(3-3-)
50	99	125	165	4-φ18	32	76	100	140	4-φ18	Y100L1-4	2.2	(4-17-)
50	99	125	165	4-φ18	32	76	100	140	4-φ18	Y160M2-2	15	(5-19-)
50	99	125	165	4-φ18	32	76	100	140	4-φ18	Y160M1-2	11	(5-19-)
50	99	125	165	4-φ18	32	76	100	140	4-φ18	Y160M1-2	11	(5-19-)
65	118	145	185	4-φ18	50	99	125	165	4-φ18	Y801-4	0.55	(2-1-)
65	118	145	185	4-φ18	50	99	125	165	4-φ18	Y112M-2	4	(3-4-)
65	118	145	185	4-φ18	50	99	125	165	4-φ18	Y100L-2	3	(3-4-)
65	118	145	185	4-φ18	50	99	125	165	4-018	Y90S-4	1.1	(2-2-)
65	118	145	185	4-φ18	50	99	125	165	4-φ18	Y132S1-2	5.5	(3-3-)
65	118	145	185	4-φ18	50	99	125	165	4-φ18	Y112M-2	4	(3-3-)
65	118	145	185	4-φ18	40	84	110	150	4-φ18	Y90L-4	1.5	(3-5-)
65	118	145	185	4-φ18	40	84	110	150	4-φ18	Y160M1-2	11	(4-6-)
65	118	145	185	4-φ18	40	84	110	150	4-φ18	Y132S2-2	7.5	(3-5-)
65	118	145	185	4-φ18	40	84	110	150	4-φ18	Y132S2-2	7.5	(3-5-)
65	118	145	185	4-φ18	40	84	110	150	4-φ18	Y112M-4	4	(4-17-)
65	118	145	185	4-φ18	40	84	110	150	4-φ18	Y160L-2	18.5	(5-19-)
65	118	145	185	4-φ18	40	84	110	150	4-φ18	Y160M2-2	15	(5-19-)
65	118	145	185	4-φ18	40	84	110	150	4-φ18	Y132S-4	5.5	(5-24-)
65	118	145	185	4-φ18	40	84	110	150	4-φ18	Y200L2-2	37	(7-23-)
65	118	145	185	4-φ18	40	84	110	150	4-φ18	Y200L1-2	30	(7-23-)
80	132	160	200	8-φ18	65	118	145	185	4-φ18	Y90S-4	1.1	(2-2-)
80	132	160	200	8-φ18	65	118	145	185	4-中18	Y132S2-2	7.5	(3-3-)
80	132	160	200	8-φ18	65	118	145	185	4-φ18	Y132S1-2	5.5	(3-3-)
80	132	160	200	8-φ18	65	118	145	185	4-φ18	Y90L-4	1.5	(3-5-)
80	132	160	200	8-φ18	65	118	145	185	4-φ18	Y160M1-2	11	(4-6-)
80	132	160	200	8-φ18	65	118	145	185	4-中18	Y132S2-2	7.5	(3-5-)
80	132	160	200	8-φ18	50	99	125	165	4-φ18	Y100L1-4	2.2	(3-5-)
80	132	160	200	8-φ18	50	99	125	165	4-φ18	Y160M2-2	15	(4-6-)
80	132	160	200	8-φ18	50	99	125	165	4-φ18	Y160M2-2	15	(4-6-)
80	132	160	200	8-φ18	50	99	125	165	4-φ18	Y160M1-1	11	(4-6-)
80	132	160	200	8-φ18	50	99	125	165	4-φ18	Y132S-4	5.5	(4-17-)
80	132	160	200	8-φ18	50	99	125	165	4-φ18	Y200L1-2	30	(7-8-)
80	132	160	200	8-φ18	50	99	125	165	4-φ18	Y180M-2	22	(6-9-)
80	132	160	200	8-φ18	50	99	125	165	4-φ18	Y160M-4	11	(5-24-)
80	132	160	200	8-φ18	50	99	125	165	4-φ18	Y250M-2	55	(8-27-)
80	132	160	200	8-φ18	50	99	125	165	4-φ18	Y225M-2	45	(7-23-)
80	132	160	200	8-φ18	50	99	125	165	4-φ18	Y200L2-2	37	(7-23-)
100	156	180	220	8-φ18	80	132	160	200	8-φ18	Y100L1-4	2.2	(3-5-)
100	156	180	220	8-φ18	80	132	160	200	8-φ18	Y160M2-2	15	(4-21-)
100	156	180	220	8-φ18	80	132	160	200	8-φ18	Y160M1-2	11	(4-21-)
100	156	180	220	B-φ18	80	132	160	200	8-φ18	Y160M1-2	11	(4-21-)
100	156	180	220	8-φ18	80	132	160	200	8-φ18	Y100L2-4	3	(4-21-)

外形安装尺寸表

泵型号	泵外形及安装尺寸
泵型号	L1	L2	L31/L32	L4	H	H1	B1	B2	A	a	f	X1/X2
100-80-160	1420	225	840	645	270	470	430	490	95	100	635	26/140	4-φ28
100-80-160A	1420	225	840	600	270	470	430	490	95	100	635	26/140	4-φ28
100-65-200	1288	210	740	400	270	495	380	440	95	100	635	26/140	4-φ24
100-65-200	1620	250	940	775	310	535	480	550	95	100	635	26/140	4-φ28
100-65-200A	1420	225	840	670	290	515	430	490	95	100	635	26/140	4-φ28
100-65-250	1288	210	740	515	290	540	380	440	110	125	635	26/140	4-φ24
100-65-250	1620	260	940	815	330	580	480	550	110	125	635	26/140	4-φ28
100-65-250A	1620	250	940	775	330	580	480	550	110	125	635	26/140	4-φ28
100-65-250B	1620	250	940	775	310	535	480	550	110	125	635	26/140	4-φ28
100-65-315	1620	260	940	600	335	615	480	550	120	125	805	30/140	4-φ28
100-65-315	2120	330	600/600	1000	375	655	600	670	120	125	805	30/140	6-φ28
100-65-315A	2120	330	600/600	1000	375	655	600	670	120	125	805	30/140	6-φ28
100-65-315B	1840	300	600/600	930	375	655	530	600	120	125	805	30/140	6-φ28
100-65-315C	1840	300	600/600	930	375	655	530	600	120	125	805	30/140	6-φ28
125-100-200	1288	210	740	515	290	470	380	440	110	125	635	26/140	4-φ24
125-100-200	1840	300	600/600	930	350	630	530	600	120	125	635	30/140	6-φ28
125-100-200A	1620	260	940	815	330	610	480	550	110	125	635	30/140	4-φ28
125-100-250	1620	260	940	600	335	615	480	550	120	140	805	30/140	4-φ28
125-100-250	2120	330	600/600	1000	375	655	600	670	120	140	805	30/140	6-φ28
125-100-250A	2120	330	600/600	1000	375	655	600	670	120	140	805	30/140	6-φ28
125-100-315	1620	250	940	710	380	695	480	550	110	140	805	30/140	4-φ28
125-100-315	2040	320	640/830	1250	465	780	700	840	115	140	805	30/140	6-φ24
125-100-315A	2040	320	640/830	1250	465	780	700	840	115	140	805	30/140	6-φ24
125-100-400	1840	300	600/600	820	430	785	530	600	140	140	805	30/140	6-φ28
125-100-400A	1840	300	600/600	775	430	785	530	600	140	140	805	30/140	6-φ28
150-125-250	1620	250	940	710	380	735	480	550	110	140	805	30/140	4-φ28
150-125-250A	1620	250	940	670	380	735	480	550	110	140	805	30/140	4-φ28
150-125-315	1840	300	600/600	820	430	785	530	660	140	140	805	30/140	6-φ28
150-125-315A	1840	300	600/600	775	430	785	530	600	140	140	805	30/140	6-φ28
150-125-400	1840	300	600/600	930	465	865	530	600	140	140	805	30/140	6-φ28
150-125-400A	1840	300	600/600	845	465	865	530	600	140	140	805	30/140	6-φ28
200-150-250	1840	300	600/600	820	430	785	530	600	140	160	805	30/180	6-φ28
200-150-315	2120	330	600/600	1000	465	865	600	670	140	160	920	30/180	6-φ28
200-150-315A	2120	330	600/600	930	465	865	600	670	140	160	920	30/180	6-φ28
200-150-400	2250	375	750/750	1050	465	915	680	750	160	160	920	30/180	6-φ28
200-150-400A	2250	375	750/750	1050	465	915	680	750	160	160	920	30/180	6-φ28
65-50-250	1140	190	660	380	230	455	340	400	95	100	635	26/140	4-φ24
65-50-250	1288	210	740	660	245	470	380	440	95	100	635	26/140	4-φ24
65-50-250A	1288	210	740	660	245	470	380	440	95	100	635	26/140	4-φ24
100-80-200	1288	210	740	475	270	520	380	440	110	125	635	26/140	4-φ24
100-80-200	1620	260	940	815	310	560	480	550	110	125	635	30/140	4-Φ28
100-80-200A	1620	260	940	775	310	560	480	550	110	125	635	30/140	4-φ28
125-80-200	1430	260	940	475	270	520	390	350	125	125	635	30/140	4-φ20
125-80-200	1430	260	940	815	270	520	390	350	125	125	635	30/140	4-φ20
125-80-200A	1430	260	940	775	270	520	390	350	125	125	635	30/140	4-φ20
125-80-250	1620	260	940	600	335	615	480	550	120	140	805	30/140	4-φ28
125-80-250	2120	330	600	1050	375	655	600	670	120	140	05	30/140	6-φ28
125-80-250A	2120	330	600	1000	375	655	600	670	120	140	805	30/140	6-φ28
125-80-350	1870	340	600/600	670	430	745	600	670	110	140	805	30/140	6-φ28
125-80-350	1870	340	600/600	1200	430	745	600	670	110	140	805	30/140	6-φ28
125-80-350A	1870	340	600/600	1250	430	745	600	670	110	140	805	30/140	6-φ28

HJ耐腐蚀碱泵进出口法兰尺寸表

进口法兰尺寸					出口法兰尺寸					配用电机		底座
Dg1	D11	D21	D31	n1-d	Dg2	D12	D22	D32	n2-d	型号	功率	底座
100	156	180	220	8-φ18	80	132	160	200	8-φ18	Y160L-2	18.5	(6-7-)
100	156	180	220	8-φ18	80	132	160	200	8-φ18	Y160M2-2	15	(6-7-)
100	156	180	220	8-φ18	65	118	145	185	4-φ18	Y112M-4	4	(5-19-)
100	156	180	220	8-φ18	65	118	145	185	4-φ18	Y200L1-2	30	(7-8-)
100	156	180	220	8-φ18	65	118	145	185	4-φ18	Y180M-2	22	(6-9-)
100	156	180	220	8-φ18	65	118	145	185	4-φ18	Y132M-4	7.5	(5-18-)
100	156	180	220	8-φ18	65	118	145	185	4-φ18	Y225M-2	45	(7-10-)
100	156	180	220	8-φ18	65	118	145	185	4-φ18	Y200L2-2	37	(7-10-)
100	156	180	220	8-φ18	65	118	145	185	4-φ18	Y200L1-2	30	(7-10-)
100	156	180	220	8-φ18	65	118	145	185	4-φ18	Y160M-4	11	(7-22-)
100	156	180	220	8-φ18	65	118	145	185	4-φ18	Y280S-2	75	(9-14-)
100	156	180	220	8-φ18	65	118	145	185	4-φ18	Y280S-2	75	(9-14-)
100	156	180	220	8-φ18	65	118	145	185	4-φ18	Y250M-2	55	(8-13-)
100	156	180	220	8-φ18	65	118	145	185	4-φ18	Y250M-2	55	(8-13-)
125	184	210	250	8-φ18	100	156	180	220	8-φ18	Y132M-4	7.5	(5-18-)
125	184	210	250	8-φ18	100	156	180	220	8-φ18	Y250M-2	55	(8-11-)
125	184	210	250	8-φ18	100	156	180	220	8-φ18	Y225M-2	45	(7-10-)
125	184	210	250	8-φ18	100	156	180	220	8-φ18	Y160M-4	11	(7-22-)
125	184	210	250	8-φ18	100	156	180	220	8-φ18	Y280S-2	75	(9-14-)
125	184	210	250	8-φ18	100	156	180	220	8-φ18	Y280S-2	75	(9-14-)
125	184	210	250	8-φ18	100	156	180	220	8-φ18	Y180L-4	22	(7-12-)
125	184	210	250	8-φ18	100	156	180	220	8-φ18	Y315M2-2	160	(11-26-)
125	184	210	250	8-φ18	100	156	180	220	8-φ18	Y315M1-2	132	(11-26-)
125	184	210	250	8-φ18	100	156	180	220	8-φ18	Y225S-4	37	(8-15-)
125	184	210	250	8-φ18	100	156	180	220	8-φ18	Y200L-4	30	(8-15-)
150	211	240	285	8-φ18	125	184	210	250	8-φ18	Y180L-4	22	(7-12-)
150	211	240	285	8-φ18	125	184	210	250	8-φ18	Y180M-4	18.5	(7-12-)
150	211	240	285	8-φ18	125	184	210	250	8-φ18	Y225S-4	37	(8-15-)
150	211	240	285	8-φ18	125	184	210	250	8-φ18	Y200L-4	30	(8-15-)
150	211	240	285	8-φ18	125	184	210	250	8-φ18	Y250M-4	55	(8-15-)
150	211	240	285	8-φ18	125	184	210	250	8-φ18	Y225M-4	45	(8-15-)
200	266	295	340	12-φ23	150	211	240	285	8-φ18	Y225S-4	37	(8-15-)
200	266	295	340	12-φ23	150	211	240	285	8-φ18	Y280S-4	75	(9-16-)
200	266	295	340	12-φ23	150	211	240	285	8-φ18	Y250M-4	55	(9-16-)
200	266	295	340	12-φ23	150	211	240	285	8-Φ18	Y280M-4	90	(10-16-)
200	266	295	340	12-φ23	150	211	240	285	8-φ18	Y280M-4	90	(10-16-)
65	118	145	185	4-φ18	50	99	125	165	4-φ18	Y100L1-4	2.2
65	118	145	185	4-φ18	50	99	125	165	4-φ18	Y160M2-2	15
65	118	145	185	4-φ18	50	99	125	165	4-φ18	Y160M1-2	11
100	156	180	220	8-φ18	80	132	160	200	8-φ18	Y132S-4	5.5
100	156	180	220	8-φ18	80	132	160	200	8-φ18	Y225M-2	45
100	156	180	220	8-φ18	80	132	160	200	8-φ18	Y200L1-2	30
125	184	210	250	8-φ18	80	132	160	200	8-φ18	Y132S-4	5.5
125	184	210	250	8-φ18	80	132	160	200	8-Φ18	Y225M-2	45
125	184	210	250	8-φ18	80	132	160	200	8-φ18	Y200L1-2	30
125	184	210	250	8-φ18	80	132	160	200	8-φ18	Y160M-4	11
125	184	210	250	8-φ18	80	132	160	200	8-φ18	Y280M-2	90
125	184	210	250	8-φ18	80	132	160	200	8-φ18	Y280S-2	75
125	184	210	250	8-φ18	80	132	160	200	8-φ18	Y180M-4	18.5
125	184	210	250	8-φ18	80	132	160	200	8-φ18	Y315M1-2	132
125	184	210	250	8-φ18	80	132	160	200	8-φ18	Y315S-2	110

HJ耐腐蚀碱泵使用须知

应往轴承箱内加注润滑油，油量应控制于油窗中间水平面。

二、开车前用手搬动联轴器，有无在安装过程中产生卡死现象，如有碰异常应于消除。

三、启动前先接通冷却冲洗液，停车时应先停车再关闭冷却冲洗液。

四、冷却冲洗液必须是干净的不结垢的软水，因此对新安装的管路和储罐应冲洗干净。防止有固体物质进入机械密封，影响密封效果和寿命。易结垢的水会堵塞冷却冲洗液通路。同样会影响密封的使用效果和寿命。五、用冷凝水作密封冲洗液效果是理想的，温度应<85摄氏度。

六、冷却冲洗液的压力为0.1~0.3Mpa，流量为0.63m'，流量过小会影响密封的使用寿命。

您还可能对以下产品感兴趣
