M-SPS正弦泵

正弦泵

正弦泵原理概述

正弦泵（也称：齿轮定速比正弦泵、无级变速正弦泵、变频调速正弦泵、V型料斗式正弦泵）的工作原理极其简单。泵由模块组成。由于叶轮是正弦形状的，因此被抽吸的介质在定子空间内传送时，在一个循环周期内，其被推送或转移的传送腔会产生4次。在一个传送腔关闭的时候，和它对立的腔室会打开。打开的长度与正在关闭的腔室的收缩长度一致。因此泵具有高吸入能力和无脉冲输送的特性。刮板阻挡压力并能给入口压力补偿。同时，刮板还具有对泵的轴承进行强制润滑，或在清洗时对轴承和密封进行彻底清洗的作用。

上海美言壹泵阀生产的正弦泵叶轮的正弦波造型意味着每次转动均可形成一个腔室(每次经过衬套空间时可发生4次）。通过该运动，可“推动”或“排放” 流动产品。控制刮板将泵腔分为吸入腔室和排出腔室，保证进出口的压差。同时，控制刮板也发挥着另一项重要作用，即通过产品对泵轴套进行强制润滑。

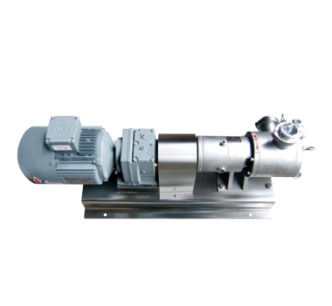

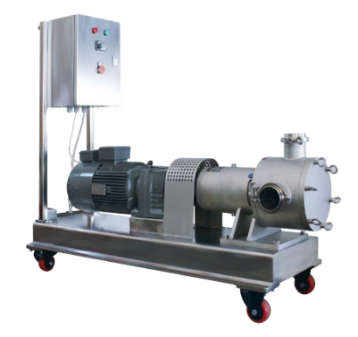

      齿轮定速比正弦泵产品图                           无级变速正弦泵产品图                    变频调速正弦泵产品图

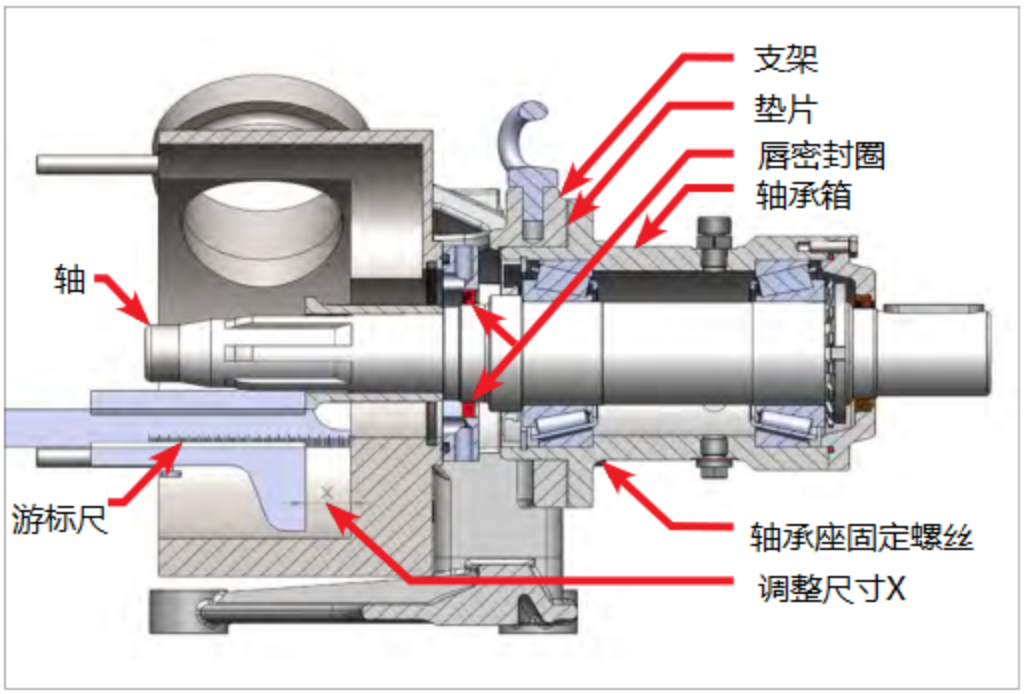

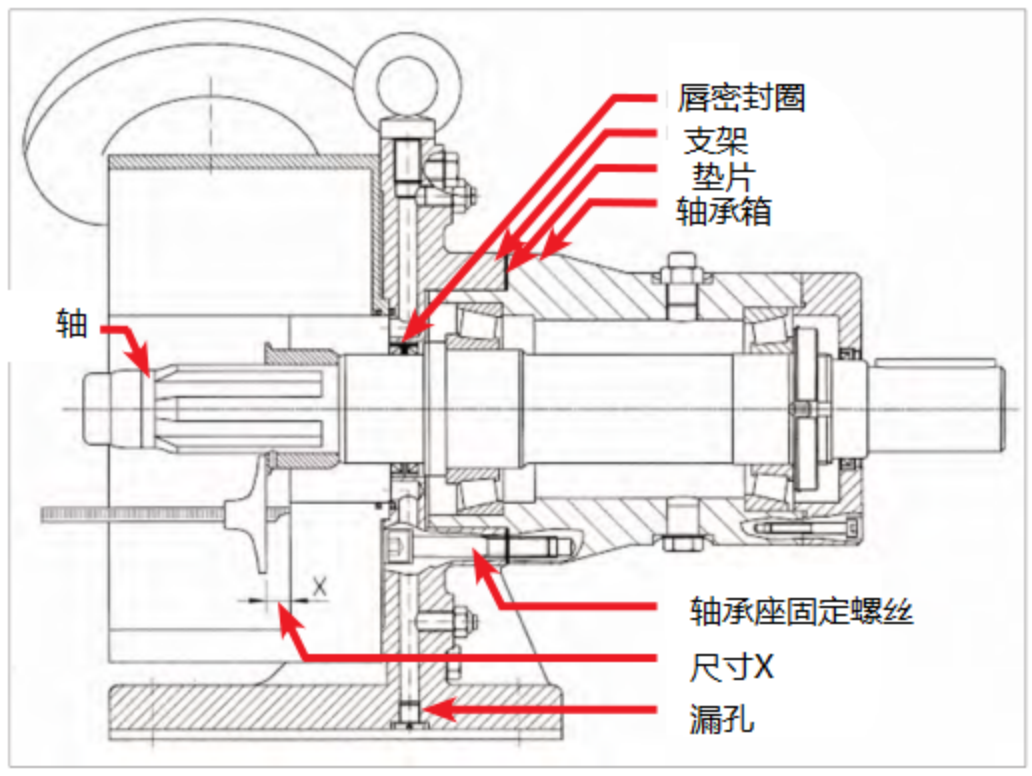

V型料斗式正弦泵产品图                        正弦泵剖面效果图

正弦泵特点

正弦泵-效率卓越，是高粘度，超低剪切输送的有效选择

超低剪切输送即使含有大量固体物质和易碎产品，仍可安全无破坏性输送

高粘度性能达到流动能力的极限，可达4,000,000cps

无脉冲，平稳输送精确调节流动容积，无干扰震动，装料机可均匀供应稳定产品量。

正弦泵：不使用转子、行星齿轮、活塞等装置，而是采用了特殊制造的叶片，叶片形状如两条正弦波曲线。同时与一个活动刮板和一个固定衬套共同动作。构成一种特殊形式的容积泵。这样可实现流体的超低剪切。无脉冲输送。即使在10bar的背压条件下(输送水)，压力计上亦不显示任何移动。

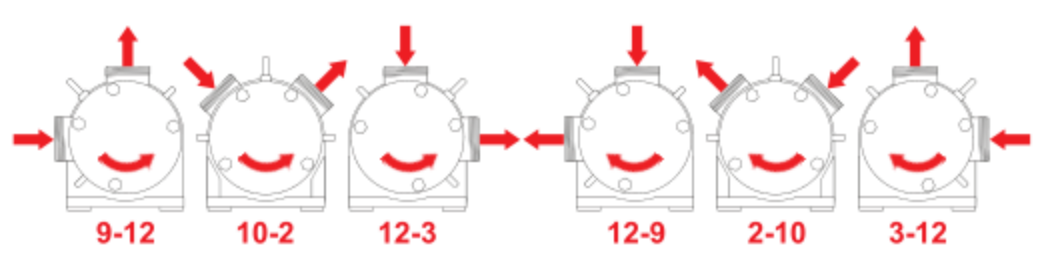

正弦泵多种进出口方向示意图

提供多种接口形式:卡箍、螺纹、法兰，上图为可选的进出口连接方向。

正弦泵多种结构形式可满足不同产品输送要求

三重唇型轴封

低压应用。唇型轴封一般安装在单独的轴套上，不磨损驱动轴。

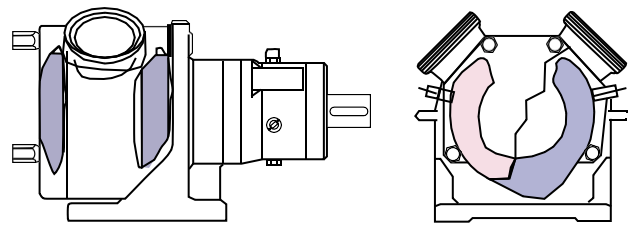

加热或冷却

许多产品（如制糖业）都需要进行加热或冷却。可提供泵壳夹套选项，可安全简便地连接到任何热水供应系统。支架上有一个用不锈钢转子密封的月型的铣槽。泵的两侧有喷嘴，加温或冷却介质在它当中流动。反压力不应该超过1Bar。可以通过加热或冷却装置控制温度和转速。

单端面或双端面机械密封

正弦泵使用的机械密封符合食品卫生标准，保证冷却和消毒符合CIP(就地清洗)和SIP(就地消毒)清洗要求。同时所有密封系统都可方便地进行更换。

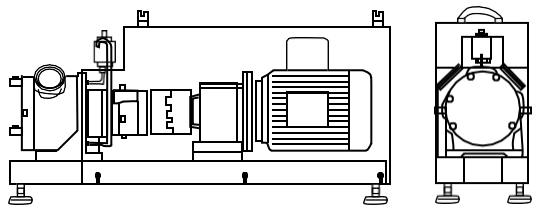

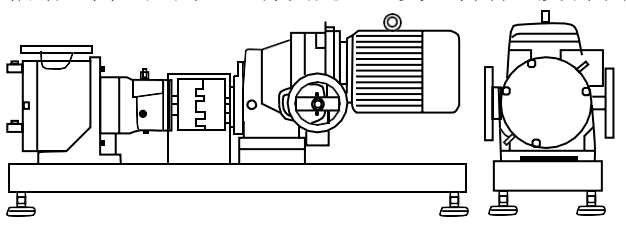

底板

配有联轴节防护装置的底板由不锈钢制造。

两种方案均配有圆形地脚，可调节高度，或外出时携带。我们也可提供特殊解决方案。

特定应用的驱动方式

根据不同的应用，选择固定或可变的转动速度调节方式。

轴封可添加其他冲洗功能

3A标准的泵采用单级内装式机械密封，保证冲洗、冷却和CIP清洗消毒。

外罩:适用于极度潮湿条件

可通过使用稳定的外罩对驱动电机进行额外保护。开阔的通风孔可确保冷却驱动系统安全。

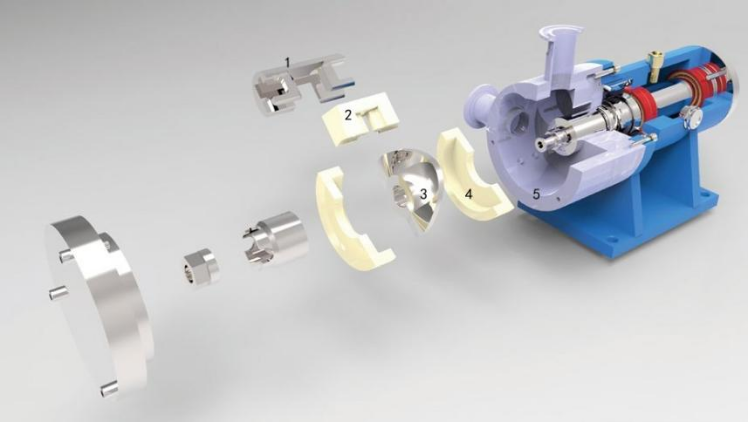

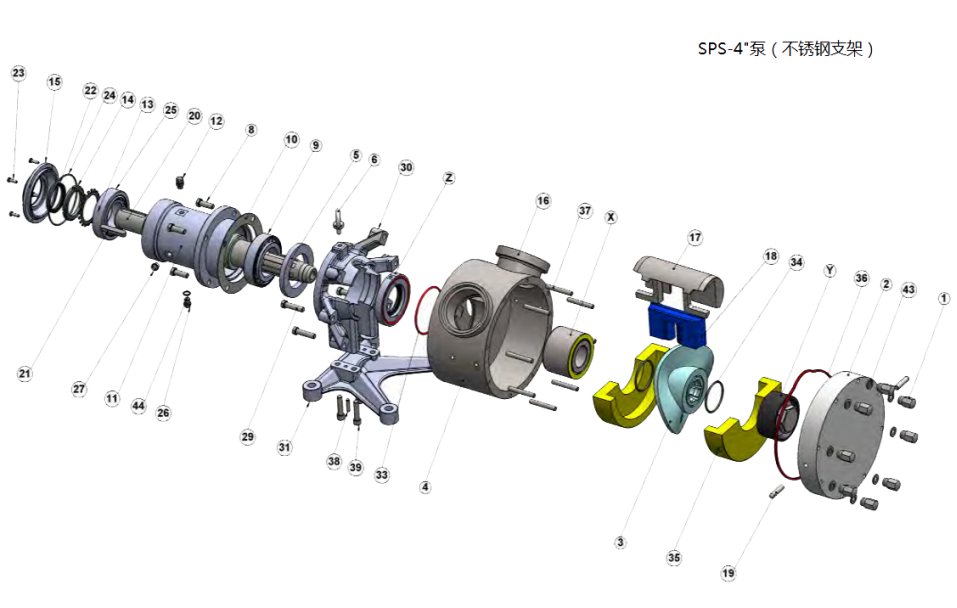

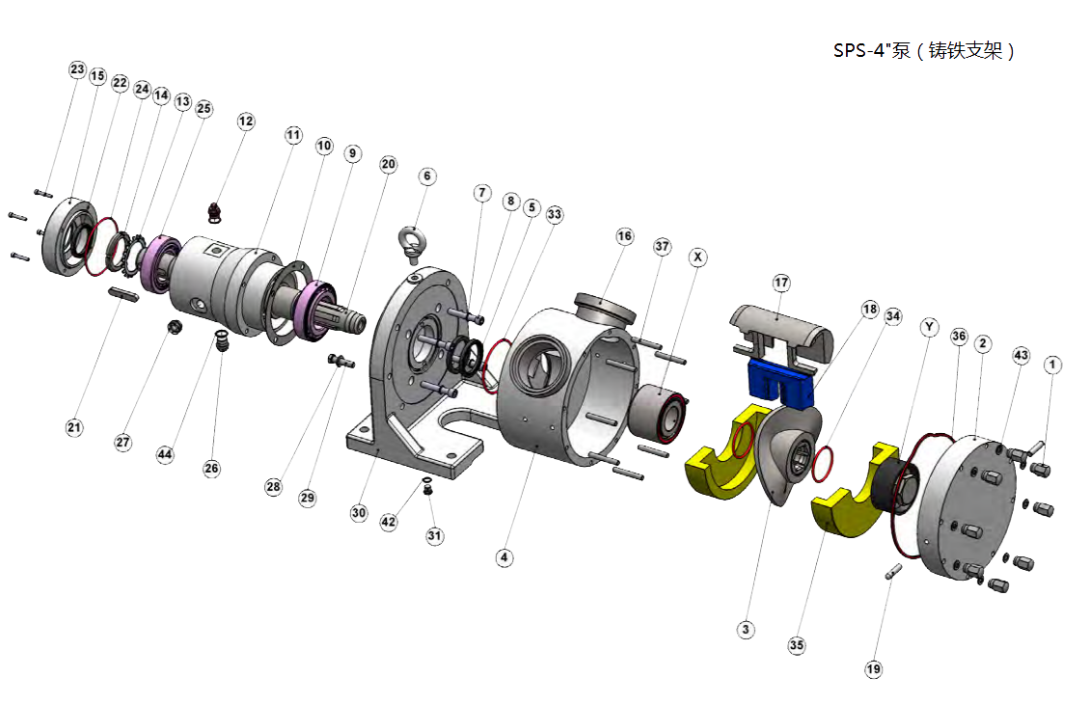

部分零部件材质及说明

说明：1、不锈钢制造的导轨；2、不同材料制造的控制刮板，用以分隔吸入口和排出口，保证出口压力；3、叶片由不锈钢制成，形状如正弦波；4、根据不同的输送介质，使用不同材料制造的衬套，如聚酰胺(Polyamide,Peek或不锈钢)；5、不锈钢制造的泵壳(W.No.1.4571)
