WFZB-N磷氨（料浆）尿（液）专用泵
- 品牌：壹泵阀
- 型号：WFZB-N
- 压力/扬程：5.5~133米，吸程6米
- 工作温度：-20℃～180℃
- 连接方式：法兰
- 产品名称：WFZB-N磷氨（料浆）尿（液）专用泵
- 通径/流量：0.75~6850吨/每小时
- 材质：铸铁、碳钢、不锈钢、增强聚丙烯、F46等
- 驱动方式：电动、防爆、户外型、移动型
- 适用范围：磷氨尿液、磷氨料浆等
- 产品概述
- 性能参数
- 尺寸重量
WFZB-N磷氨（料浆）尿（液）专用泵
WFZB-N磷氨（料浆）尿（液）专用泵概述
WFZB-N磷氨（料浆）尿（液）专用泵是当时填补国内空白的首创产品，该产品具有耐温、耐压、耐磨、“一次引流”、“终身自吸”等多种功能。目前生产不锈钢、氟塑料合金增强聚丙烯、铸钢、铸铁等多种材质的系列整机，五种不同造型共壹仟余规格。在电子、电力、化工、化肥、冶金、制药、石油、农药、油漆、造纸、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘选矿、民用建筑等行业中广泛适用，深受用户的好评。与老WFB系列相比,具有效率高,自吸时间短,自吸高度高等显著特点。

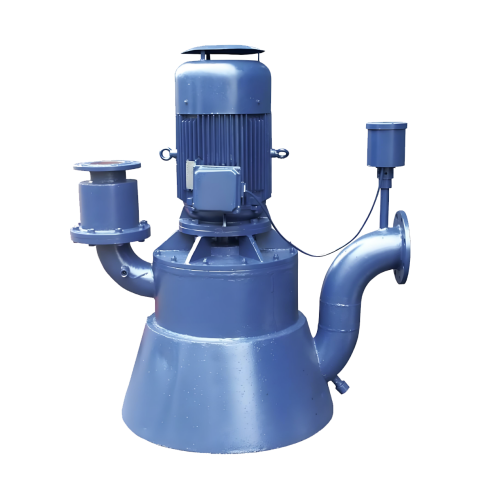

WFZB-N磷氨（料浆）尿（液）专用泵产品图
WFZB-N磷氨（料浆）尿（液）专用泵特点
1、本厂采用“泵用连环式多面离心密封装置”，革除了传统水泵的填料密封、盘根密封、机械密封、彻底制服了“跑、冒、滴、漏”，是替代原各种磷氨尿泵、长轴液下泵、潜水泵、潜污泵等最理想的设备。
2、运行过程中密封装置不摩擦，无磨损，使用寿命较同类产品长10倍以上。
3、移植真空泵原理，自吸性能稳定可靠，特别是采用“电动空气控制阀”，真正实现了“一次引流、终身自吸”。
4、振动小、噪音低、移动灵活、拆卸简便、易于安装、不需地脚固定。
5、具有优越的自控功能，可与高科技领域和高度自动化系统配套使用。
不同造型的用途特点
长方型、圆锥型为您提供了不同安装形式的选择余地；防爆型适应于易燃、易爆环境；户外型借助安全的立体户外罩，在露天作业的情况下，有效的防雨、防雾、防潮、防湿；推车移动型可将水泵推移到您所需要的任何岗位上作业。
磷氨尿专用泵特别说明：WFZB-N-AD磷氨尿专用泵，使用介质温度-20～180℃。可允0.5gMPa，170℃的蒸汽通过该泵特制的内盘进行保温，长期输送尿液、磷氨料浆。

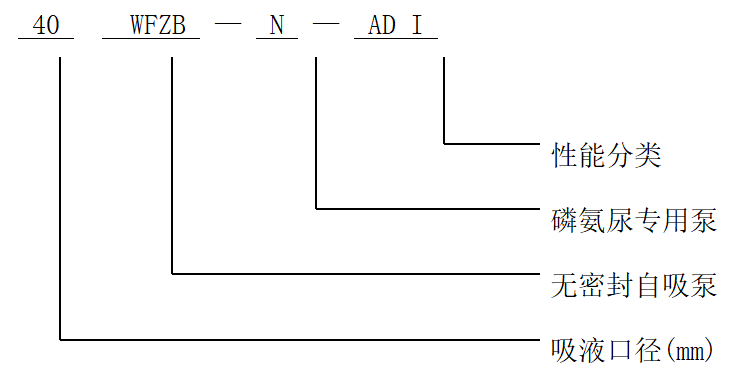

WFZB-N磷氨（料浆）尿（液）专用泵选型方法及型号说明
（1）性能参数表中“类别代号”栏的1—5含义：1型为圆柱型，2型为圆锥型，3型为防爆型，4型为户外型，5型为推车移动型。材质有铸铁（T）、碳钢（G）、增强聚丙烯（PP）、不锈钢1Cr18Ni9Ti（BXG）等多种材质。
（2）完整的型号书写方式。假设水泵的要求是：造型为推车移动型，材质为增强聚丙烯，吸液口径为40mm，性能分类为AD1。这台水泵的完整型号为“5PP40WFB-AD1。
（3）假设水泵造型是圆柱型防爆型，其它要求同上，这水泵的完整型号应写为“1.3PP40WFB-AD1”；假设水泵造型是圆锥型户外型，其它要求同上，这水泵的完整型号应写为“2.4PP40WFB-AD1”。
（4）该产品材质有：F46、UMWPE超高聚乙浠、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、0Cr18Ni12Mo2Ti、日本标准SUS321、日本标准SUS304、日本标准SUS304L、美国标准316、美国标准316L、CD4MCu、K合金、Monel合金、哈氏B合金、Ti合金、镍合金及各种铸钢、铸铁、铜、铝。
（5）水泵的法兰采用中华人民共和国国家标准制造。标准代号GB9115.2—88；GB9115.3—88。非金属材质水泵的法兰压力为0.6Mpa；金属材质水泵的法兰压力1.0Mpa。本厂水泵出厂时，进出液口各配一只反法兰。

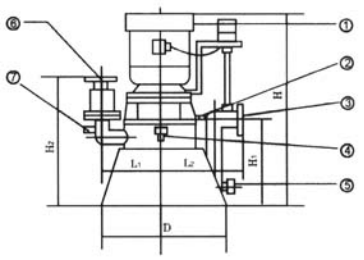

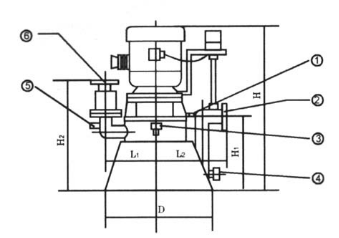

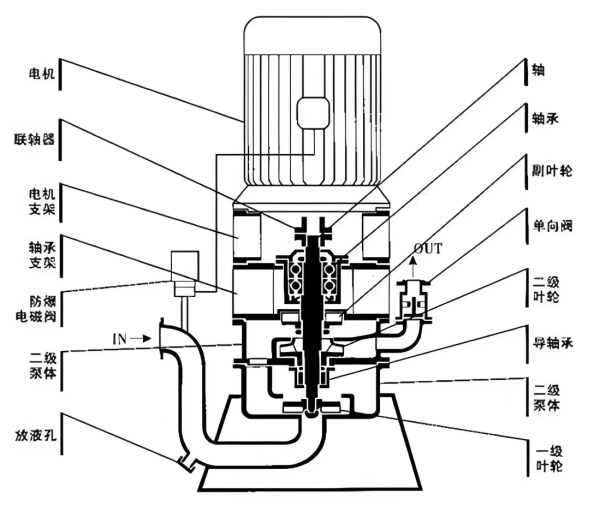

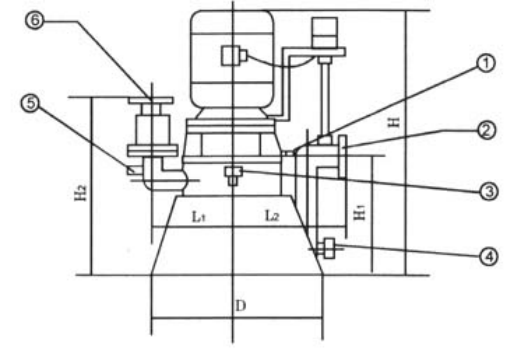

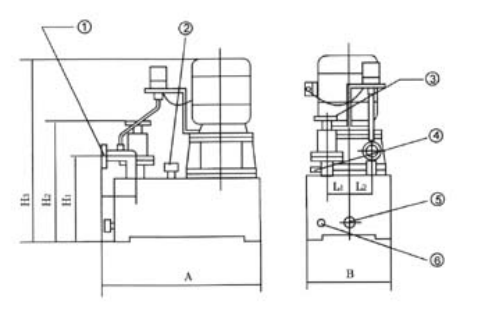

WFZB-N磷氨（料浆）尿（液）专用泵外形结构图及零部件名称
WFZB-N磷氨（料浆）尿（液）专用泵使用须知
（一）水泵部分
（1） 安装完毕，从“引流口”灌满排注的介质，作“首次引流”，以后作用不必引流。请拧紧“引流口”拼帽，防止漏气而影响自吸。
（2） 适应颗粒指标（单位mm）
| 吸液口直径 | 50以下 | 50-100 | 100-200 | 200-300 | 300-400 | 400以上 |
| 颗粒直径 | <3 | <4 | <4.5 | <5 | <6 | <7 |
（3） 必须安装随机配备的吸液口底部缓冲板结构滤网，防止超标颗粒吸收而损坏水泵和影响自吸能力。
（4） 输送浓硫酸时禁止用水作引流，防止造成人身和设备事故。
（5） 启动前必须检查水泵主轴是否灵活，用点动方式检查（水泵是否灵活，用点动方式检查）运转方向与转向标记一致。
（6） 不可将吸、出液管道的重量支承在水泵出液口法兰上，而应固定在支承架上，（支架用户自备）。管道连接各部分必须紧密、不漏气，否则影响自吸能力和流量扬程。
（7） 排注有结晶或沉淀物质的液体时，如一段时间内停泵不用，应从“放空口”排尽泵腔内引流液，防止结晶和沉淀物滞留泵腔内，二次启动时造成损坏。再次使用时按第（1）条重作“引流”。
（8） 排注无结晶、沉淀物介质，如长时间停泵再用，启动前，请从“引流口”检查引流液是否充足，如不足，请补足后才能自吸。
（9） 输液时，流量、扬程（压力）、吸程三项指标，必须严格控制在选定型号所规定的范围内。否则，将导致电机超电流波动而影响正常运行。
（10） 如在低于地面的容池和容器中使用，请参考“安装、操作示意图”（一）。
（11） 如将水泵置于液面以下的环境中使用，请参考“安装、操作示意图”（二）。
（12） 如给高位槽或水塔供液时，请参考“安装、操作示意图”（三）。
（13） 排注产生气泡、比重大、扬程高和出液管路系统水柱静止压力大的介质时，为了加快排气速度，缩短自吸时间，请参考“安装、操作示意图”（四）之提示B程序。
（14） 如在利用池水的消防系统中使用时，为了最大限度的缩短出水时间，请参考“安装、操作示意图”（五）。
（15） 替代管道泵和封闭式循环系统中使用时，请参考“安装、操作示意图”（二）。
（16） “引流口”、“溢流口”、“放空口”、“自吸排气装置”、“户外罩”均与安装尺寸和系统连接无关。“自吸排气装置”只在垂直扬程高且出液管路系统水柱静止压力大的情况下启用。一般工艺环境则不需启用。
（17） 本泵是真空泵原理自吸。如设计、使用在“对出液速度有绝对要求的环境中”，安装时不可扩大水泵的吸液管直径，否则将影响吸液速度。（无“绝对速度要求”的环境除外）
（二）电动空气控制阀部分
（1） 非专业电气工作人员，请勿打开护罩，以防触电事故。
（2） 更新或维修后安装时，电缆务必与水泵电机接线柱连接可靠。
（3） 阀体的漆封部件请勿随意拆动。维修人员在拆开之前，请注意定位标记，以便正确复位。
（4） 和水泵连接的胶管两端，必须扎紧不漏气，否则影响自吸。
（5） 每半年在导轴和导套内加一次缝纫机润滑油，实施时请参考“安装、操作示意图”（六）。
（6） “水泵部分”的（11）和（15）两种环境，不宜配用本阀。
（三）自动控制装置部分
凡配套本自控装置的用户，届时另行提供线路图。并请注意以下事项：
（1） 专业电气工作人员，请勿打开屏门，以防触电事故。
（2） 本装置为三相供电，电压380V，频率50HZ。必须在进线回路中加装断路保护等。
（3） 电源接通后，请将“开·电源·关”按钮拨向“开位”，“电源指标”灯亮，本装置即处于待命状态。
（4） 确定运行方式请用“自动·停手·手动”按钮选择。“手动启动”和“手动停止”钮只适用于手动运行方式。自动方式将根据“上、下限液位传感器”定位自动运行。
（5） 本装置分“挂壁”和“落地”两种安装方式，请见“安装、操作示意图”（七）。功率在30KW以下的，采用“挂壁式”直接启动；37—75KW功率的采用“落地屏式”星三角减压启动；90KW以上功率的，采用“落地屏式”自藕减压启动。启动方式也可按用户需要确定。
（6） 务必保护好传感器导线，防止人为损坏功能。
（7） 调整水泵电机转向不应改变装置内部的接线顺序，而应在电机接线盒内调换线头。
（8） 设定传感器上、下限液位时，请参考“安装、操作示意图”（一）或（三）。
（9） 在防爆型、推车型及“水泵部分”和（7）、（11）、（13）、（14）、（15）条目等七种情况下，不宜配用本装置。
WFZB-N磷氨（料浆）尿（液）专用泵性能参数表
| 规格型号 | 转速 | 流量 | 总扬程 | 配套功率 | 允许吸深 | 吸液口径 | 出液口径 | 整机重量 | ||
| 类别代码 | 材质代号 | 型号 | r/min | m3/h | M | ≤M | MM | MM | kg | |
| 1—5 | T.G.PP.BXG | 16WFZB-N-A | 2900 | 0.75 | 8 | 0.75 | 6 | 16 | 10 | 75 |
| 1.1 | 6.5 | |||||||||
| 1.5 | 5.5 | |||||||||
| 1—5 | T.G.PP.BXG | 32WFZB-N-A | 2900 | 4.5 | 13 | 1.5 | 6 | 32 | 25 | 99 |
| 6.5 | 10.5 | |||||||||
| 9 | 8 | |||||||||
| 1—5 | T.G.PP.BXG | 40WFZB-N-A | 2900 | 6.5 | 25 | 4 | 6 | 40 | 32 | 140 |
| 8.5 | 23 | |||||||||
| 10 | 21 | |||||||||
| 1—5 | T.G.PP.BXG | 40WFZB-N-A1 | 2900 | 13.5 | 18 | 3 | 6 | 40 | 32 | 140 |
| 1—5 | T.G.PP.BXG | 40WFZB-N-A2 | 2900 | 5 | 15 | 2.2 | 6 | 40 | 32 | 125 |
| 8 | 13 | |||||||||
| 10 | 11 | |||||||||
| 1—5 | T.G.PP.BXG | 40WFZB-N-A3 | 2900 | 14 | 8 | 2.2 | 6 | 40 | 32 | 125 |
| 1—5 | T.G.PP.BXG | 50WFZB-N-A | 2900 | 7.5 | 28 | 5.5 | 6 | 50 | 40 | 205 |
| 12.5 | 26 | |||||||||
| 15 | 24.5 | |||||||||
| 1—5 | T.G.PP.BXG | 50WFZB-N-A1 | 2900 | 10.5 | 20.5 | 3 | 6 | 50 | 40 | 170 |
| 1—5 | T.G.PP.BXG | 50WFZB-N-AD | 1450 | 5 | 11 | 1.5 | 6 | 50 | 40 | 149 |
| 6.3 | 10 | |||||||||
| 7.5 | 9 | |||||||||
| 1—5 | T.G.PP.BXG | 50WFZB-N-AD1 | 1450 | 10 | 6 | 1.5 | 6 | 50 | 40 | 149 |
| 1—4 | T.G.BXG | 50WFZB-N-B | 2900 | 10 | 40 | 11 | 6 | 50 | 40 | 215 |
| 11 | 38 | |||||||||
| 15 | 35 | |||||||||
| 1—4 | T.G.PP.BXG | 50WFZB-N-B1 | 2900 | 7 | 33 | 7.5 | 6 | 50 | 40 | 205 |
| 12 | 31 | |||||||||
| 15 | 29 | |||||||||
| 1—5 | T.G.PP.BXG | 50WFZB-N-B2 | 2900 | 10 | 26.5 | 4 | 6 | 50 | 40 | 185 |
| 1—5 | T.G.PP.BXG | 50WFZB-N-B3 | 2900 | 5 | 15 | 2.2 | 6 | 50 | 40 | 150 |
| 6.4 | 14 | |||||||||
| 7.5 | 12.5 | |||||||||
| 1—4 | T.G.BXG | 50WFZB-N-C | 2900 | 8.5 | 58 | 15 | 6 | 50 | 40 | 240 |
| 12 | 56 | |||||||||
| 15 | 54 | |||||||||
| 1—4 | T.G.BXG | 50WFZB-N-C1 | 2900 | 11 | 46 | 7.5 | 6 | 50 | 40 | 215 |
| 10 | 40 | |||||||||
| 1—5 | T.G.PP.BXG | 50WFZB-N-CD | 1450 | 5 | 19 | 3 | 6 | 50 | 40 | 170 |
| 6 | 18 | |||||||||
| 8 | 17 | |||||||||
| 1—4 | T.G.BXG | 50WFZB-N-E | 2900 | 7.5 | 82 | 22 | 6 | 50 | 40 | 260 |
| 12 | 80 | |||||||||
| 15 | 75 | |||||||||
| 1—4 | T.G.BXG | 50WFZB-N-E1 | 2900 | 12 | 68 | 18.5 | 6 | 50 | 40 | 250 |
| 11 | 62 | |||||||||
| 10 | 55 | |||||||||
| 1—5 | T.G.PP.BXG | 50WFZB-N-E2 | 2900 | 3.5 | 26 | 3 | 6 | 50 | 40 | 170 |
| 6.3 | 25 | |||||||||
| 7.5 | 24 | |||||||||
| 1—5 | T.G.PP.BXG | 65WFZB-N-A | 2900 | 15 | 27 | 7.5 | 6 | 65 | 50 | 260 |
| 20 | 26 | |||||||||
| 25 | 24 | |||||||||
| 1—5 | T.G.PP.BXG | 65WFZB-N-A1 | 2900 | 21 | 20 | 5.5 | 6 | 65 | 50 | 260 |
| 1—5 | T.G.PP.BXG | 65WFZB-N-AD | 1450 | 7 | 12 | 3 | 6 | 65 | 50 | 200 |
| 12 | 11 | |||||||||
| 15 | 9 | |||||||||
| 1—4 | T.G.BXG | 65WFZB-N-B | 2900 | 15 | 41 | 11 | 6 | 65 | 50 | 270 |
| 25 | 38 | |||||||||
| 30 | 36 | |||||||||
| 1—5 | T.G.PP.BXG | 65WFZB-N-B1 | 2900 | 20 | 26 | 7.5 | 6 | 65 | 50 | 250 |
| 1—5 | T.G.PP.BXG | 65WFZB-N-BD | 1450 | 10 | 16 | 4 | 6 | 65 | 50 | 230 |
| 12 | 14 | |||||||||
| 15 | 13 | |||||||||
| 1—4 | T.G.BXG | 65WFZB-N-C | 2900 | 15 | 58 | 18.5 | 6 | 65 | 50 | 280 |
| 25 | 56 | |||||||||
| 30 | 52 | |||||||||
| 1—4 | T.G.BXG | 65WFZB-N-C1 | 2900 | 22 | 45 | 15 | 6 | 65 | 50 | 265 |
| 1—5 | T.G.PP.BXG | 65WFZB-N-C2 | 2900 | 7.5 | 19 | 4 | 6 | 65 | 50 | 240 |
| 12.5 | 18 | |||||||||
| 15 | 17 | |||||||||
| 1—4 | T.G.BXG | 65WFZB-N-E | 2900 | 15 | 82 | 30 | 6 | 65 | 50 | 450 |
| 25 | 80 | |||||||||
| 30 | 78 | |||||||||
| 1—4 | T.G.BXG | 65WFZB-N-E1 | 2900 | 21 | 64 | 18.5 | 6 | 65 | 50 | 340 |
| 20 | 55 | |||||||||
| 1—5 | T.G.PP.BXG | 65WFZB-N-E2 | 2900 | 7.5 | 27.5 | 7.5 | 6 | 65 | 50 | 280 |
| 12.5 | 26 | |||||||||
| 15 | 24.5 | |||||||||
| 1—4 | T.G.BXG | 65WFZB-N-F | 2900 | 15 | 127 | 45 | 6 | 65 | 50 | 485 |
| 25 | 125 | |||||||||
| 30 | 123 | |||||||||
| 1—4 | T.G.BXG | 65WFZB-N-F1 | 2900 | 18 | 108 | 45 | 6 | 65 | 50 | 485 |
| 21.5 | 95 | |||||||||
| 23.5 | 85 | |||||||||
| 1—4 | T.G.BXG | 65WFZB-N-F2 | 2900 | 7.5 | 38 | 7.5 | 6 | 65 | 50 | 270 |
| 12.5 | 37 | |||||||||
| 15 | 36 | |||||||||
| 1—4 | T.G.BXG | 65WFZB-N-F3 | 2900 | 10 | 34 | 5.5 | 6 | 65 | 50 | 260 |
| 9 | 30 | |||||||||
| 8 | 26 | |||||||||
| 2—4 | T.G.PP.BXG | 80WFZB-N-A | 2900 | 30 | 28 | 11 | 6 | 80 | 65 | 380 |
| 50 | 26 | |||||||||
| 60 | 24 | |||||||||
| 70 | 20 | |||||||||
| 2—4 | T.G.PP.BXG | 80WFZB-N-AD | 2900 | 15 | 11.5 | 4 | 6 | 80 | 65 | 305 |
| 25 | 11 | |||||||||
| 30 | 10.5 | |||||||||
| 38 | 9 | |||||||||
| 2—4 | T.G.BXG | 80WFZB-N-B | 2900 | 40 | 40 | 15 | 6 | 80 | 65 | 395 |
| 50 | 38 | |||||||||
| 60 | 35 | |||||||||
| 65 | 28 | |||||||||
| 2—4 | T.G.PP.BXG | 80WFZB-N-BD | 1450 | 15 | 15 | 5.5 | 6 | 80 | 65 | 340 |
| 25 | 14 | |||||||||
| 30 | 13 | |||||||||
| 35 | 11 | |||||||||
| 2—4 | T.G.BXG | 80WFZB-N-C | 2900 | 30 | 59 | 22 | 6 | 80 | 65 | 460 |
| 50 | 55 | |||||||||
| 60 | 52 | |||||||||
| 2—4 | T.G.BXG | 80WFZB-N-C1 | 2900 | 45 | 46 | 15 | 6 | 80 | 65 | 400 |
| 40 | 38 | |||||||||
| 2—4 | T.G.PP.BXG | 80WFZB-N-C2 | 2900 | 15 | 19 | 7.5 | 6 | 80 | 65 | 320 |
| 25 | 18 | |||||||||
| 30 | 17 | |||||||||
| 2—4 | T.G.PP.BXG | 80WFZB-N-CD | 1450 | 21 | 14 | 5.5 | 6 | 80 | 65 | 340 |
| 25 | 12 | |||||||||
| 2—4 | T.G.BXG | 80WFZB-N-E | 2900 | 30 | 84 | 37 | 6 | 80 | 65 | 480 |
| 50 | 80 | |||||||||
| 60 | 76 | |||||||||
| 2—4 | T.G.BXG | 80WFZB-N-E1 | 2900 | 30 | 60 | 18.5 | 6 | 80 | 65 | 400 |
| 40 | 50 | |||||||||
| 2—4 | T.G.PP.BXG | 80WFZB-N-E2 | 2900 | 15 | 27 | 11 | 6 | 80 | 65 | 380 |
| 25 | 26 | |||||||||
| 30 | 24 | |||||||||
| 2—4 | T.G.PP.BXG | 80WFZB-N-E3 | 2900 | 22 | 22 | 5.5 | 6 | 80 | 65 | 300 |
| 20 | 18 | |||||||||
| 2—4 | T.G.BXG | 80WFZB-N-F | 2900 | 30 | 128 | 55 | 6 | 80 | 65 | 580 |
| 50 | 125 | |||||||||
| 60 | 120 | |||||||||
| 2—4 | T.G.BXG | 80WFZB-N-F1 | 2900 | 26 | 103 | 45 | 6 | 80 | 65 | 530 |
| 30 | 95 | |||||||||
| 40 | 80 | |||||||||
| 2—4 | T.G.BXG | 80WFZB-N-F2 | 2900 | 15 | 38 | 11 | 6 | 80 | 65 | 380 |
| 25 | 36 | |||||||||
| 30 | 35 | |||||||||
| 2—4 | T.G.BXG | 80WFZB-N-F3 | 2900 | 21 | 34 | 11 | 6 | 80 | 65 | 380 |
| 23 | 30 | |||||||||
| 26 | 26 | |||||||||
| 2—4 | T.G.PP.BXG | 100WFZB-N-A | 2900 | 60 | 30 | 18.5 | 5 | 100 | 80 | 560 |
| 100 | 26 | |||||||||
| 110 | 22 | |||||||||
| 120 | 20 | |||||||||
| 2—4 | T.G.PP.BXG | 100WFZB-N-AD | 1450 | 30 | 12 | 7.5 | 5 | 100 | 80 | 450 |
| 40 | 11 | |||||||||
| 50 | 10 | |||||||||
| 60 | 9 | |||||||||
| 2—4 | T.G.BXG | 100WFZB-N-B | 2900 | 60 | 40 | 22 | 5 | 100 | 80 | 580 |
| 80 | 36 | |||||||||
| 100 | 32 | |||||||||
| 120 | 28 | |||||||||
| 2—4 | T.G.PP.BXG | 100WFZB-N-BD | 1450 | 30 | 15 | 11 | 5 | 100 | 80 | 520 |
| 40 | 14 | |||||||||
| 50 | 13 | |||||||||
| 68 | 11 | |||||||||
| 2—4 | T.G.BXG | 100WFZB-N-C | 2900 | 45 | 55 | 37 | 5 | 100 | 80 | 630 |
| 80 | 48 | |||||||||
| 100 | 45 | |||||||||
| 2—4 | T.G.BXG | 100WFZB-N-C1 | 2900 | 75 | 40 | 30 | 5 | 100 | 80 | 605 |
| 85 | 35 | |||||||||
| 2—4 | T.G.BXG | 100WFZB-N-C2 | 2900 | 40 | 20 | 11 | 5 | 100 | 80 | 520 |
| 50 | 19 | |||||||||
| 60 | 18 | |||||||||
| 2—4 | T.G.BXG | 100WFZB-N-C3 | 2900 | 40 | 16 | 7.5 | 5 | 100 | 80 | 500 |
| 2—4 | T.G.BXG | 100WFZB-N-E | 2900 | 60 | 87 | 55 | 5 | 100 | 80 | 720 |
| 80 | 80 | |||||||||
| 100 | 75 | |||||||||
| 2—4 | T.G.BXG | 100WFZB-N-E1 | 2900 | 80 | 60 | 45 | 5 | 100 | 80 | 680 |
| 100 | 51 | |||||||||
| 2—4 | T.G.PP.BXG | 100WFZB-N-E2 | 2900 | 30 | 26 | 11 | 5 | 100 | 80 | 530 |
| 50 | 25 | |||||||||
| 55 | 24 | |||||||||
| 2—4 | T.G.PP.BXG | 100WFZB-N-E3 | 2900 | 62 | 22 | 11 | 5 | 100 | 80 | 530 |
| 58 | 18 | |||||||||
| 2—4 | T.G.BXG | 100WFZB-N-F | 2900 | 60 | 133 | 90 | 5 | 100 | 80 | 965 |
| 80 | 125 | |||||||||
| 100 | 120 | |||||||||
| 2—4 | T.G.BXG | 100WFZB-N-F1 | 2900 | 80 | 108 | 75 | 5 | 100 | 80 | 820 |
| 90 | 90 | |||||||||
| 100 | 80 | |||||||||
| 2—4 | T.G.BXG | 100WFZB-N-F2 | 2900 | 30 | 40 | 15 | 5 | 100 | 80 | 550 |
| 50 | 38 | |||||||||
| 60 | 36 | |||||||||
| 2—4 | T.G.PP.BXG | 100WFZB-N-F3 | 2900 | 46 | 23 | 11 | 5 | 100 | 80 | 530 |
| 2—4 | T.G.BXG | 125WFZB-N-A | 2900 | 100 | 55 | 55 | 6 | 125 | 100 | 900 |
| 150 | 50 | |||||||||
| 180 | 45 | |||||||||
| 2—4 | T.G.BXG | 125WFZB-N-A1 | 2900 | 170 | 40 | 45 | 6 | 125 | 100 | 860 |
| 185 | 30 | |||||||||
| 2—4 | T.G.PP.BXG | 125WFZB-N-A2 | 2900 | 70 | 20 | 15 | 6 | 125 | 100 | 720 |
| 80 | 19 | |||||||||
| 100 | 17 | |||||||||
| 2—4 | T.G.PP.BXG | 125WFZB-N-AD | 1450 | 105 | 16 | 15 | 6 | 125 | 100 | 740 |
| 110 | 15 | |||||||||
| 2—4 | T.G.BXG | 125WFZB-N-B | 2900 | 120 | 86 | 110 | 6 | 125 | 100 | 1150 |
| 200 | 80 | |||||||||
| 240 | 72 | |||||||||
| 2—4 | T.G.BXG | 125WFZB-N-B1 | 2900 | 150 | 65 | 75 | 6 | 125 | 100 | 1005 |
| 170 | 60 | |||||||||
| 2—4 | T.G.PP.BXG | 125WFZB-N-B2 | 2900 | 80 | 26 | 22 | 6 | 125 | 100 | 760 |
| 100 | 25 | |||||||||
| 120 | 24 | |||||||||
| 2—4 | T.G.PP.BXG | 125WFZB-N-B3 | 2900 | 85 | 22 | 18.5 | 6 | 125 | 100 | 730 |
| 90 | 20 | |||||||||
| 2—4 | T.G.BXG | 125WFZB-N-C | 2900 | 160 | 132 | 160 | 6 | 125 | 100 | 1580 |
| 180 | 125 | |||||||||
| 200 | 120 | |||||||||
| 2—4 | T.G.BXG | 125WFZB-N-C1 | 2900 | 180 | 108 | 110 | 6 | 125 | 100 | 1270 |
| 190 | 93 | |||||||||
| 208 | 80 | |||||||||
| 2—4 | T.G.BXG | 125WFZB-N-C2 | 2900 | 80 | 40 | 30 | 6 | 125 | 100 | 790 |
| 100 | 38 | |||||||||
| 120 | 36.5 | |||||||||
| 2—4 | T.G.PP.BXG | 125WFZB-N-C3 | 2900 | 92 | 23 | 18.5 | 6 | 125 | 100 | 750 |
| 85 | 26 | |||||||||
| 80 | 29 | |||||||||
| 2—4 | T.G.BXG | 125WFZB-N-E | 2900 | 70 | 52 | 37 | 6 | 125 | 100 | 820 |
| 90 | 50 | |||||||||
| 110 | 48 | |||||||||
| 2—4 | T.G.BXG | 125WFZB-N-E1 | 2900 | 90 | 45 | 30 | 6 | 125 | 100 | 790 |
| 95 | 40 | |||||||||
| 2—4 | T.G.BXG | 125WFZB-N-E2 | 2900 | 85 | 36 | 22 | 6 | 125 | 100 | 770 |
| 2—4 | T.G.BXG | 150WFZB-N-A | 2900 | 120 | 28 | 30 | 6 | 150 | 125 | 990 |
| 185 | 26 | |||||||||
| 200 | 23.5 | |||||||||
| 240 | 22.5 | |||||||||
| 2—4 | T.G.BXG | 150WFZB-N-AD | 1450 | 160 | 20 | 22 | 6 | 150 | 125 | 960 |
| 2—4 | T.G.BXG | 150WFZB-N-B | 2900 | 156 | 40 | 45 | 6 | 150 | 125 | 1060 |
| 180 | 36 | |||||||||
| 200 | 32 | |||||||||
| 2—4 | T.G.BXG | 150WFZB-N-BD | 1450 | 220 | 29 | 45 | 6 | 150 | 125 | 1080 |
| 260 | 25 | |||||||||
| 2—4 | T.G.BXG | 150WFZB-N-B1 | 2900 | 160 | 34 | 37 | 6 | 150 | 125 | 1020 |
| 180 | 29 | |||||||||
| 195 | 26 | |||||||||
| 2—4 | T.G.BXG | 150WFZB-N-BD1 | 1450 | 120 | 55 | 75 | 6 | 150 | 125 | 1205 |
| 200 | 50 | |||||||||
| 240 | 45 | |||||||||
| 2—4 | T.G.BXG | 150WFZB-N-C | 2900 | 180 | 45 | 55 | 6 | 150 | 125 | 1100 |
| 190 | 38 | |||||||||
| 2—4 | T.G.BXG | 150WFZB-N-C1 | 2900 | 165 | 36 | 37 | 6 | 150 | 125 | 1020 |
| 2—4 | T.G.BXG | 150WFZB-N-C2 | 2900 | 130 | 30 | 30 | 6 | 150 | 125 | 980 |
| 2—4 | T.G.BXG | 200WFZB-N-AD | 1450 | 250 | 26.5 | 55 | 6 | 200 | 150 | 145 |
| 400 | 25 | |||||||||
| 450 | 23.5 | |||||||||
| 2—4 | T.G.BXG | 200WFZB-N-AD1 | 1450 | 360 | 22 | 45 | 6 | 200 | 150 | 1375 |
| 2—4 | T.G.BXG | 200WFZB-N-AD2 | 1450 | 330 | 19 | 37 | 6 | 200 | 150 | 1335 |
| 2—4 | T.G.BXG | 200WFZB-N-BD | 1450 | 240 | 42 | 75 | 6 | 200 | 150 | 1520 |
| 350 | 37 | |||||||||
| 420 | 33.5 | |||||||||
| 2—4 | T.G.BXG | 200WFZB-N-BD1 | 1450 | 340 | 28.5 | 55 | 6 | 200 | 150 | 1415 |
| 2—4 | T.G.BXG | 200WFZB-N-BD2 | 1450 | 310 | 25 | 45 | 6 | 200 | 150 | 1375 |
| 380 | 18 | |||||||||
| 450 | 13 | |||||||||
| 520 | 10 | |||||||||
| 2—4 | T.G.BXG | 200WFZB-N-CD | 1450 | 280 | 55 | 110 | 6 | 200 | 150 | 1790 |
| 380 | 50 | |||||||||
| 420 | 45 | |||||||||
| 2—4 | T.G.BXG | 200WFZB-N-CD1 | 1450 | 360 | 45 | 90 | 6 | 200 | 150 | 1660 |
| 2—4 | T.G.BXG | 200WFZB-N-CD2 | 1450 | 330 | 40 | 75 | 6 | 200 | 150 | 1520 |
| 350 | 36 | |||||||||
| 2—4 | T.G.BXG | 250WFZB-N-AD | 1450 | 300 | 26.5 | 55 | 6 | 250 | 200 | 1556 |
| 380 | 25 | |||||||||
| 500 | 23.5 | |||||||||
| 2—4 | T.G.BXG | 250WFZB-N-AD1 | 1450 | 600 | 13 | 45 | 6 | 250 | 200 | 1450 |
| 880 | 8 | |||||||||
| 2—4 | T.G.BXG | 250WFZB-N-AD2 | 1450 | 340 | 35 | 75 | 6 | 250 | 200 | 1660 |
| 400 | 33 | |||||||||
| 450 | 31 | |||||||||
| 2—4 | T.G.BXG | 250WFZB-N-AD3 | 1450 | 500 | 28.5 | 75 | 6 | 250 | 200 | 1660 |
| 600 | 22.5 | |||||||||
| 720 | 18 | |||||||||
| 2—4 | T.G.BXG | 250WFZB-N-BD | 1450 | 350 | 45 | 90 | 6 | 250 | 200 | 1800 |
| 380 | 40 | |||||||||
| 450 | 37 | |||||||||
| 2—4 | T.G.BXG | 250WFZB-N-BD1 | 1450 | 300 | 50 | 90 | 6 | 250 | 200 | 1800 |
| 350 | 47 | |||||||||
| 380 | 45 | |||||||||
| 2—4 | T.G.BXG | 250WFZB-N-BD2 | 1450 | 200 | 57.5 | 90 | 6 | 250 | 200 | 1800 |
| 260 | 55 | |||||||||
| 290 | 52.5 | |||||||||
| 2—4 | T.G.BXG | 250WFZB-N-BD3 | 1450 | 480 | 30 | 90 | 6 | 250 | 200 | 1800 |
| 628 | 24.5 | |||||||||
| 800 | 20 | |||||||||
| 2—4 | T.G.BXG | 300WFZB-N-AD | 1450 | 500 | 26.5 | 90 | 6 | 300 | 250 | 1880 |
| 550 | 25 | |||||||||
| 600 | 23.5 | |||||||||
| 2—4 | T.G.BXG | 300WFZB-N-AD1 | 1450 | 400 | 42 | 90 | 6 | 300 | 250 | 1988 |
| 420 | 35 | |||||||||
| 460 | 33 | |||||||||
| 500 | 31 | |||||||||
| 2—4 | T.G.BXG | 300WFZB-N-AD2 | 1450 | 750 | 30 | 132 | 6 | 300 | 250 | 2058 |
| 960 | 25 | |||||||||
| 1255 | 18 | |||||||||
| 2—4 | T.G.BXG | 300WFZB-N-AD3 | 1450 | 350 | 50 | 110 | 6 | 300 | 250 | 2280 |
| 400 | 47.5 | |||||||||
| 450 | 45 | |||||||||
| 2—4 | T.G.BXG | 300WFZB-N-BD | 1450 | 250 | 57.5 | 110 | 6 | 300 | 250 | 2280 |
| 320 | 55 | |||||||||
| 345 | 52.5 | |||||||||
| 2—4 | T.G.BXG | 300WFZB-N-BD1 | 1450 | 678 | 55 | 200 | 6 | 300 | 250 | 2480 |
| 780 | 47.5 | |||||||||
| 2—4 | T.G.BXG | 300WFZB-N-BD2 | 1450 | 900 | 30 | 160 | 6 | 300 | 250 | 2388 |
| 740 | 40 | |||||||||
| 590 | 50 | |||||||||
| 2—4 | T.G.BXG | 300WFZB-N-BD3 | 1450 | 600 | 57 | 185 | 6 | 300 | 250 | 2400 |
| 750 | 45 | |||||||||
| 850 | 40 | |||||||||
| 978 | 35 | |||||||||
| 2—4 | T.G.BXG | 300WFZB-N-CD | 1450 | 860 | 42.5 | 200 | 6 | 300 | 250 | 2480 |
| 2—4 | T.G.BXG | 300WFZB-N-CD1 | 1450 | 700 | 57.5 | 220 | 6 | 300 | 250 | 2508 |
| 780 | 52 | |||||||||
| 890 | 45 | |||||||||
| 2—4 | T.G.BXG | 350WFZB-N-AD | 1450 | 550 | 56.5 | 90 | 6 | 350 | 300 | 2500 |
| 600 | 25 | |||||||||
| 790 | 23.5 | |||||||||
| 2—4 | T.G.BXG | 350WFZB-N-AD1 | 1450 | 580 | 35 | 145 | 6 | 350 | 300 | 2780 |
| 690 | 33 | |||||||||
| 820 | 31 | |||||||||
| 2—4 | T.G.BXG | 350WFZB-N-AD2 | 1450 | 450 | 42.5 | 110 | 6 | 350 | 300 | 2630 |
| 500 | 40 | |||||||||
| 550 | 37.5 | |||||||||
| 2—4 | T.G.BXG | 350WFZB-N-AD3 | 1450 | 500 | 50 | 145 | 6 | 350 | 300 | 2785 |
| 535 | 47.5 | |||||||||
| 590 | 45 | |||||||||
| 2—4 | T.G.BXG | 350WFZB-N-BD | 1450 | 306 | 57.5 | 110 | 6 | 350 | 300 | 2630 |
| 356 | 55 | |||||||||
| 400 | 52 | |||||||||
| 2—4 | T.G.BXG | 350WFZB-N-BD1 | 1450 | 840 | 55 | 250 | 6 | 350 | 300 | 2785 |
| 950 | 48 | |||||||||
| 1200 | 40 | |||||||||
| 2—4 | T.G.BXG | 350WFZB-N-BD2 | 1450 | 886 | 57.5 | 280 | 6 | 350 | 300 | 3088 |
| 980 | 52.5 | |||||||||
| 1186 | 45 | |||||||||
| 2—4 | T.G.BXG | 350WFZB-N-BD3 | 1450 | 860 | 42 | 200 | 6 | 350 | 300 | 2508 |
| 1050 | 35 | |||||||||
| 1180 | 32 | |||||||||
| 2—4 | T.G.BXG | 350WFZB-N-CD | 1450 | 1200 | 35 | 220 | 6 | 350 | 300 | 2688 |
| 1320 | 32 | |||||||||
| 2—4 | T.G.BXG | 350WFZB-N-CD1 | 1450 | 1156 | 40 | 250 | 6 | 350 | 300 | 2886 |
| 1280 | 35 | |||||||||
| 2—4 | T.G.BXG | 350WFZB-N-CD2 | 1450 | 1128 | 45 | 280 | 6 | 350 | 300 | 3080 |
| 1050 | 50 | |||||||||
| 2—4 | T.G.BXG | 350WFZB-N-CD3 | 1450 | 1000 | 57.5 | 315 | 6 | 350 | 300 | 3285 |
| 1200 | 50 | |||||||||
| 2—4 | T.G.BXG | 350WFZB-N-ED | 1450 | 900 | 30 | 160 | 6 | 350 | 300 | 2380 |
| 1096 | 25 | |||||||||
| 2—4 | T.G.BXG | 350WFZB-N-ED1 | 1450 | 1140 | 30 | 200 | 6 | 350 | 300 | 2600 |
| 1370 | 25 | |||||||||
| 2—4 | T.G.BXG | 400WFZB-N-AD | 1450 | 1850 | 15 | 160 | 6 | 400 | 350 | 2860 |
| 1520 | 18 | |||||||||
| 1450 | 20 | |||||||||
| 2—4 | T.G.BXG | 400WFZB-N-AD1 | 1450 | 1680 | 10 | 90 | 6 | 400 | 350 | 2150 |
| 2—4 | T.G.BXG | 400WFZB-N-AD2 | 1450 | 1600 | 8 | 75 | 6 | 400 | 350 | 1800 |
| 2—4 | T.G.BXG | 400WFZB-N-AD3 | 1450 | 2050 | 5 | 55 | 6 | 400 | 350 | 1750 |
| 2—4 | T.G.BXG | 400WFZB-N-BD | 1450 | 1700 | 20 | 185 | 6 | 400 | 350 | 2500 |
| 2085 | 15 | |||||||||
| 2—4 | T.G.BXG | 400WFZB-N-BD1 | 1450 | 1600 | 22.5 | 200 | 6 | 400 | 350 | 2650 |
| 2000 | 18 | |||||||||
| 2—4 | T.G.BXG | 400WFZB-N-BD2 | 1450 | 2226 | 20 | 250 | 6 | 400 | 350 | 2880 |
| 1880 | 25 | |||||||||
| 2—4 | T.G.BXG | 400WFZB-N-BD3 | 1450 | 1700 | 30 | 280 | 6 | 400 | 350 | 2980 |
| 2506 | 20 | |||||||||
| 2—4 | T.G.BXG | 400WFZB-N-CD | 1450 | 2308 | 8 | 110 | 6 | 400 | 350 | 2650 |
| 2—4 | T.G.BXG | 400WFZB-N-CD1 | 1450 | 1880 | 12 | 132 | 6 | 400 | 350 | 2750 |
| 2—4 | T.G.BXG | 400WFZB-N-CD2 | 1450 | 2280 | 12 | 160 | 6 | 400 | 350 | 2860 |
| 2—4 | T.G.BXG | 400WFZB-N-CD3 | 1450 | 1905 | 18 | 200 | 6 | 400 | 350 | 2850 |
| 2—4 | T.G.BXG | 450WFZB-N-AD | 1450 | 1650 | 35 | 315 | 6 | 450 | 400 | 3250 |
| 2880 | 20 | |||||||||
| 2—4 | T.G.BXG | 450WFZB-N-AD1 | 1450 | 2890 | 5 | 90 | 6 | 450 | 400 | 2650 |
| 2—4 | T.G.BXG | 450WFZB-N-BD | 1450 | 2825 | 8 | 132 | 6 | 450 | 400 | 2880 |
| 2—4 | T.G.BXG | 450WFZB-N-BD1 | 1450 | 2825 | 12 | 200 | 6 | 450 | 400 | 2968 |
| 2—4 | T.G.BXG | 600WFZB-N-AD | 1450 | 3400 | 8 | 160 | 6 | 600 | 450 | 3080 |
| 2—4 | T.G.BXG | 600WFZB-N-BD | 1450 | 4280 | 8 | 200 | 6 | 600 | 450 | 3080 |
| 2—4 | T.G.BXG | 600WFZB-N-CD | 1450 | 4020 | 5 | 110 | 6 | 600 | 450 | 2850 |
| 2—4 | T.G.BXG | 800WFZB-N-AD | 1450 | 4520 | 5 | 132 | 6 | 800 | 600 | 3280 |
| 2—4 | T.G.BXG | 800WFZB-N-BD | 1450 | 5480 | 5 | 160 | 6 | 800 | 600 | 3385 |
| 2—4 | T.G.BXG | 800WFZB-N-CD | 1450 | 6850 | 5 | 200 | 6 | 800 | 600 | 3380 |
WFZB-N磷氨（料浆）尿（液）专用泵外形尺寸（安装尺寸）表
1型泵外形尺寸表
| 规格型号 | 安装尺寸(mm) | 外形尺寸（mm) | ||||||
| 类别代码 | 型号 | H1 | H2 | L1 | L2 | A | B | H3 |
| 1 | 16WFZB-N-A | 300 | 460 | 60 | 65 | 455 | 265 | 700 |
| 1 | 32WFZB-N-A | 300 | 465 | 60 | 70 | 485 | 280 | 720 |
| 1 | 40WFZB-N-A（1-3） | 315 | 525 | 70 | 70 | 580 | 310 | 750 |
| 1 | 50WFZB-N-A | 345 | 555 | 85 | 90 | 630 | 360 | 775 |
| 1 | 50WFZB-N-AD | 315 | 515 | 65 | 75 | 485 | 280 | 720 |
| 1 | 50WFZB-N-B（1-3） | 345 | 555 | 85 | 90 | 630 | 360 | 778 |
| 1 | 50WFZB-N-C | 375 | 585 | 90 | 95 | 680 | 420 | 800 |
| 1 | 50WFZB-N-CD | 330 | 540 | 70 | 75 | 580 | 310 | 750 |
| 1 | 50WFZB-N-E | 375 | 585 | 90 | 90 | 688 | 420 | 800 |
| 1 | 65WFZB-N-A | 395 | 585 | 100 | 90 | 630 | 360 | 850 |
| 1 | 65WFZB-N-AD | 375 | 555 | 100 | 90 | 580 | 310 | 820 |
| 1 | 65WFZB-N-B | 395 | 585 | 100 | 90 | 630 | 360 | 850 |
| 1 | 65WFZB-N-BD | 380 | 560 | 100 | 90 | 585 | 310 | 828 |
| 1 | 65WFZB-N-C（1-2） | 395 | 590 | 100 | 90 | 680 | 420 | 850 |
| 1 | 65WFZB-N-E（1-2） | 400 | 585 | 100 | 110 | 680 | 425 | 840 |
| 1 | 65WFZB-N-F（1-2） | 375 | 605 | 120 | 115 | 780 | 480 | 995 |
| 1型泵示意图（长方型） | 1、吸液口 2、引流口3、出液口（带逆止阀，本厂供）4、自吸排气装置5、放空口 6、溢流口 |
2型、3型、4型泵外形尺寸
| 规格型号 | 安装尺寸（mm) | 外形尺寸（mm) | |||||
| 类别代码 | 型号 | H1 | H2 | L1 | L2 | H | D |
| 2 | 16WFZB-N-A | 250 | 400 | 185 | 220 | 780 | 430 |
| 2 | 32WFZB-N-A | 280 | 475 | 190 | 230 | 820 | 460 |
| 2 | 40WFZB-N-A（1-3） | 320 | 520 | 230 | 270 | 840 | 480 |
| 2 | 50WFZB-N-A.B | 340 | 560 | 275 | 315 | 880 | 530 |
| 2 | 50WFZB-N-AD.CD | 320 | 520 | 230 | 270 | 850 | 480 |
| 2 | 50WFZB-N-C（1） | 380 | 585 | 275 | 315 | 9600 | 585 |
| 2 | 50WFZB-N-E（1-2） | 380 | 600 | 280 | 310 | 965 | 580 |
| 2 | 65WFZB-N-A | 385 | 605 | 290 | 340 | 935 | 585 |
| 2 | 65WFZB-N-A1 | 365 | 560 | 290 | 340 | 900 | 530 |
| 2 | 65WFZB-N-AD | 370 | 570 | 290 | 340 | 880 | 530 |
| 2 | 65WFZB-N-B.B1 | 380 | 605 | 290 | 340 | 935 | 585 |
| 2 | 65WFZB-N-BD | 365 | 560 | 290 | 340 | 900 | 530 |
| 2 | 65WFZB-N-C（1-2） | 390 | 605 | 310 | 360 | 995 | 608 |
| 2 | 65WFZB-N-E | 390 | 605 | 310 | 380 | 995 | 808 |
| 2 | 65WFZB-N-E（1-2） | 385 | 610 | 310 | 370 | 995 | 608 |
| 2 | 65WFZB-N-F（1-2） | 700 | 965 | 540 | 640 | 1350 | 858 |
| 2 | 80WFZB-N-A.B | 450 | 665 | 295 | 345 | 1060 | 608 |
| 2 | 80WFZB-N-A.D | 355 | 575 | 275 | 325 | 900 | 508 |
| 2 | 80WFZB-N-BD | 375 | 595 | 280 | 330 | 935 | 558 |
| 2 | 80WFZB-N-C（1-2） | 390 | 665 | 320 | 395 | 1110 | 608 |
| 2 | 80WFZB-N-CD | 365 | 570 | 290 | 340 | 950 | 558 |
| 2 | 80WFZB-N-E（1-3） | 620 | 900 | 365 | 485 | 1250 | 708 |
| 2 | 100WFZB-N-A | 490 | 735 | 350 | 395 | 1115 | 658 |
| 2 | 100WFZB-N-AD | 470 | 715 | 335 | 370 | 955 | 558 |
| 2 | 100WFZB-N-B | 625 | 860 | 490 | 575 | 1165 | 708 |
| 2 | 100WFZB-N-BD | 490 | 735 | 350 | 395 | 1075 | 658 |
| 2 | 100WFZB-N-C（1-3） | 620 | 900 | 365 | 485 | 1250 | 708 |
| 2 | 100WFZB-N-E（1-3） | 700 | 965 | 540 | 640 | 1505 | 908 |
| 2 | 100WFZB-N-F（1-3） | 740 | 1150 | 580 | 640 | 1950 | 1108 |
| 2型示意图（圆锥型） | 1、溢流口2、吸液口3、引流口 4、放空口5、自吸排气装置 6、出液口（带逆止阀，本厂供） |
2型、3型、4型泵外形尺寸
| 3（圆）型泵示意图（防爆圆锥型） 1、溢流口2、吸液口3、引流口 4、放空口5、自吸排气装置 6、出液口（带逆止阀，本厂供） 4（圆）型泵示意图（户外圆锥型） 1、户外罩2、溢流口3、吸液口 4、引流口5、放空口 6、出液口（带逆止阀，本厂供） 7、自吸排气装置 |
| 规格型号 | 安装尺寸（mm) | 外形尺寸（mm) | |||||
| 类别代码 | 型号 | H1 | H2 | L1 | L2 | H | D |
| 2 | 125WFZB-N-A（1-2） | 680 | 950 | 495 | 555 | 1505 | 808 |
| 2 | 125WFZB-N-AD.E | 490 | 735 | 350 | 395 | 1075 | 658 |
| 2 | 125WFZB-N-B.C | 740 | 1150 | 495 | 555 | 1950 | 1108 |
| 2 | 125WFZB-N-B1 | 740 | 1150 | 495 | 555 | 1825 | 1008 |
| 2 | 125WFZB-N-B（2-3） | 680 | 950 | 495 | 555 | 1505 | 808 |
| 2 | 125WFZB-N-C2.C3 | 620 | 900 | 365 | 485 | 1250 | 708 |
| 2 | 150WFZB-N-AD | 520 | 755 | 365 | 505 | 1150 | 658 |
| 2 | 150WFZB-N-B.BD.B1 | 620 | 900 | 495 | 555 | 1250 | 808 |
| 2 | 150WFZB-N-BD1 | 680 | 950 | 495 | 555 | 1990 | 1008 |
| 2 | 150WFZB-N-C | 620 | 910 | 500 | 560 | 1510 | 908 |
| 2 | 150WFZB-N-C1 | 620 | 900 | 500 | 560 | 1250 | 708 |
| 2 | 200WFZB-N-AD（1-2） | 720 | 1000 | 500 | 555 | 1505 | 908 |
| 2 | 200WFZB-N-BD（1-2） | 730 | 1000 | 500 | 560 | 2065 | 1008 |
| 2 | 250WFZB-N-CD（1-2） | 720 | 1000 | 495 | 555 | 2130 | 1108 |
| 2 | 250WFZB-N-AD（1-3） | 740 | 1150 | 580 | 640 | 2065 | 1008 |
| 2 | 250WFZB-N-AD（1-3） | 750 | 1150 | 580 | 640 | 2130 | 1058 |
| 2 | 300WFZB-N-AD.BD.CD | 795 | 1205 | 605 | 665 | 2130 | 1108 |
| 2 | 300WFZB-N-AD.BD.CD | 795 | 1205 | 610 | 670 | 2215 | 1108 |
| 2 | 350WFZB-N-ED | 815 | 1230 | 630 | 690 | 2130 | 1108 |
| 2 | 400WFZB-N-AD.BD.CD | 825 | 1240 | 635 | 690 | 2215 | 1108 |
| 2 | 400WFZB-N-ED | 825 | 1230 | 630 | 690 | 2305 | 1108 |
| 2 | 450WFZB-N-AD | 905 | 1280 | 680 | 750 | 2508 | 1208 |
| 2 | 450WFZB-N-AD1 | 905 | 1280 | 630 | 690 | 2215 | 1108 |
| 2 | 450WFZB-N-BD.BD1 | 965 | 1280 | 640 | 720 | 2315 | 1188 |
| 2 | 600WFZB-N-AD.BD | 1205 | 1650 | 785 | 885 | 2325 | 1488 |
| 2 | 600WFZB-N-CD | 1205 | 1650 | 785 | 885 | 2325 | 1408 |
| 2 | 800WFZB-N-AD | 1685 | 2235 | 960 | 1050 | 2530 | 1728 |
| 2 | 800WFZB-N-BD | 1685 | 2245 | 960 | 1050 | 2580 | 1728 |
| 2 | 800WFZB-N-CD | 1685 | 2255 | 960 | 1050 | 2665 | 1728 |
5型泵外形尺寸
| 规格型号 | 安装尺寸（mm） | 外形尺寸（mm） | ||||||
| 类别代码 | 型号 | H1 | H2 | L1 | L2 | A | B | H3 |
| 5 | 16WFZB-N-A | 385 | 445 | 60 | 65 | 580 | 395 | 785 |
| 5 | 32WFZB-N-A | 385 | 450 | 60 | 70 | 610 | 410 | 805 |
| 5 | 40WFZB-N-A（1-3） | 400 | 610 | 70 | 70 | 705 | 440 | 835 |
| 5 | 50WFZB-N-A | 430 | 650 | 90 | 85 | 750 | 500 | 860 |
| 5 | 50WFZB-N-A1.AD | 415 | 630 | 80 | 85 | 710 | 450 | 845 |
| 5 | 50WFZB-N-B（1-3）.C.CD | 420 | 630 | 70 | 80 | 710 | 445 | 840 |
| 5 | 65WFZB-N-A.B.E | 480 | 670 | 100 | 90 | 760 | 500 | 945 |
| 5 | 65WFZB-N-AD.BD | 460 | 640 | 100 | 90 | 705 | 440 | 910 |
| 5型泵示意图（推车移动型） | 1、吸液口 2、引流口 3、出液口（带逆止阀，本厂供） 4、自吸排气装置 5、放空口 6、溢流口 |
- 全国销售热线：
+86 21 5640 2009 - 水泵客服电话：
+86 138 1691 3072 - 阀门客服电话：
+86 1381 6913 072 - 企业电子邮箱：
my1pv@1bengfa.com
COPYRIGHT © 上海美言壹泵阀有限公司 主营：水泵、阀门
沪ICP备09010762号
