ZB (TB/TR)凸轮双转子泵（立式、安全阀、皮带轮）

凸轮双转子泵

凸轮双转子泵概述

ZB（TB/TR）系列凸轮双转子泵（也称：凸轮双转子泵（带安全阀）、立式转子泵（上进下出）、皮带轮减速转子泵、法兰连接转子泵、主轴在上转子泵、卡箍移动式转子泵），系引进国外先进技术，经消化吸收，精心设计，研制而成，在目前国内同类产品中处领先地位，因为它不仅具备所有转子泵（例：齿轮泵、凸轮泵、螺杆泵……）的共性，更有它独具的输送高粘度胶状物料的特性，所以，我们又把这种泵称为胶体输送泵。

凸轮双转子泵系列泵不仅具有其它转子泵的同等用途和特征，更有它别具一格的用途，对输送高粘度胶状物料（如：牙膏、化妆品、浆状食品、膏药、油脂、油墨、油漆、化纤浆料等）尤为适用。这种泵的最大优点是经它输送的物料，不改变物料的任何化学的和物理的性能，保证原有品质不受丝毫影响。上海美言壹泵阀生产的凸轮双转子泵广泛应用于日用化工、精细化工、石油化工、食品、涂料，医药、化纤、环保、造纸等行业。

  凸轮双转子泵（带安全阀）产品图         立式转子泵（上进下出）产品图             皮带轮减速转子泵产品图

   法兰连接转子泵产品图                   主轴在上转子泵产品图                 卡箍移动式转子泵产品图

凸轮双转子泵优点

   凸轮双转子泵与其它转子泵比较，除能输送高粘度物料外，还具有以下优点：

1、先进的结构：泵的叶轮与传动的齿轮分开，且叶轮与叶轮、叶轮与泵壁之间保持一定间隙，相互不接触、不磨损，所以运转噪音低，使用寿命长。

2、可靠的密封：在泵的进轴处，采用端面外装，动、静环式泵用机械密封，耐高压、不易磨损、不泄漏。

3、选材的优良：凡与输送物料接触的零件，全用不锈钢制造，并经抛光处理，密封件采用无毒橡胶，所以也便于清洗，保证清洁卫生。

4、该泵管道接口形式多样，具有体积小、流量大、扬程压力高等其它方面的优点。

5、传动方式多样性选择：电机+齿轮定速比；电机+皮带轮、电机-变频调速器；电机+无极调速器

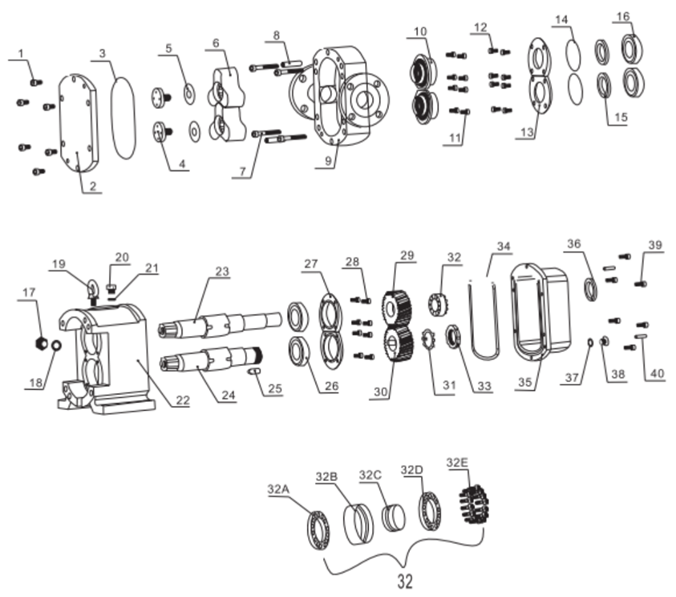

凸轮双转子泵拆解图及零部件名称

凸轮双转子泵参数范围

1、型号：ZB(TB/TR)

2、每百转流量：3-200L

3、扬程压力： 0.5 -12bar

4、电机功率： 0.55-22Kw

5、输出转速： 30-600 r/min

6、进出口径： Φ＝ 15-125 mm

7、联接方式：螺纹、卡箍、法兰

8、自吸力：0.02-0.08Mpa

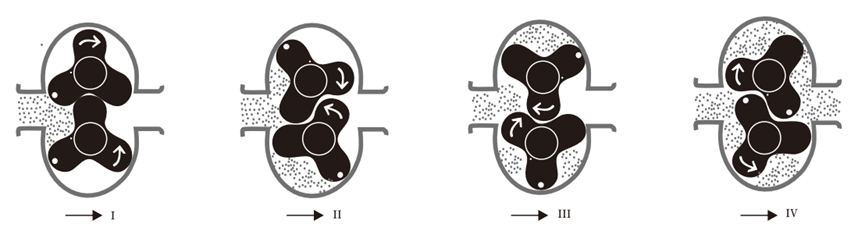

凸轮双转子泵转子工作原理图

凸轮双转子泵主要应用特点

高粘度物料输送泵:

为容积式泵，低转速，高输出扭矩、耐高温的特点使转子泵在输送高粘度、高温度的物料的领域中得以大显身手。其独特的工作原理配合使用强劲的驱动系统。保证转子泵可以在低转速下输出强有力的驱动力矩，可以保证连续地、无滞止地输送物料，并且能够保证物料在输送过程中的物料性能不会破坏，这种泵可以输送的介质的粘度可高达1000000CP。

稀薄介质输送泵:

转子泵在输送特别稀薄的介质时，特别是在要求无脉动地输出稀薄介质时，也显示出比较大的性能忧势。转子泵配备的驱动系统在被输送介质的粘度下降，泄露量增大时，可以以更高的转速运转。并保证输出流量的恒定。

卫生型输送泵:

所有与物料接触的零件均为符合卫生标准的不锈钢材料制作，能够满足所有的食品、饮料、医药、化工等行业的卫生和耐腐蚀场合的使用。

水冲洗机械密封:

可以提供具有水神洗功能的机械密封结构，防止在输送高粘度物料的过程中发生物料凝结在机械密封的端面上而影响设备正常工作的情况，并能保证机械密封在险恶环境中的使用寿命。

几乎没有易损件:

转子泵在工作中不存在任何零件的磨损(除机械密封外)，所有与物料接触的零件均为不锈钢制作，一对转子在工作中同步运转，相互间保持着一定的间隙，不产生任何的接触，不会有理论上的任何磨损，转子泵能够在高达220度的温度下的各种环境中工作。

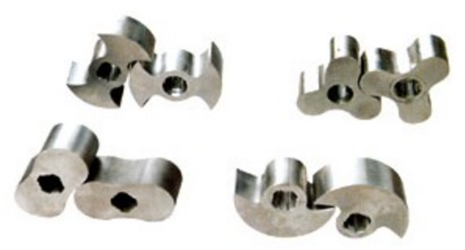

凸轮双转子泵不同转子结构形式
