ZWL直联式防爆自吸泵

ZWL直联式防爆自吸泵

ZWL直联式防爆自吸泵产品概述

ZWL型直联式无堵塞不锈钢防爆自吸泵（简称：ZWL直联式防爆自吸泵）是在反复研究国内国外同类技术的基础上开发成功的一种结构新颖的产品。该泵集自吸和无堵塞排污于一体，采用轴向回流外混式，并通过泵体、叶轮流道的独特设计，即可像一般自吸清水泵那样不需要安装底阀和灌引水，又可吸排含有大颗粒固体和长纤维杂质液体，可广泛适用于市政派去工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等化工介质最理想的杂质泵。

该泵采用直联式结构与国内国外同类产品相比，具有结构简单紧凑、振动少，自吸性能好、排污能力强、高效节能，使用维修方便等特点，在排污泵系列产品中属国内首创。各项技术性能指标居国内领先，达到国际先进水平，具有广阔的应用市场和发展前景。

ZWL直联式防爆自吸泵选用的防爆电机的主要特点在于其能够在易燃易爆的环境中安全运行，不会产生电火花，从而避免了爆炸的风险。配套防爆电机的泵通常用于煤矿、石油天然气、石油化工和化学工业等场所，也在纺织、冶金、城市燃气、交通、粮油加工、造纸、医药等部门的易燃易爆场所广泛应用。防爆电机的设计特点包括采用隔爆外壳，这种外壳能够承受内部爆炸性混合物的爆炸压力，并阻止爆炸向外壳周围的爆炸性混合物传播。此外，防爆电机还通过增安型设计，确保电动机的带电零部件不会产生足以引起爆炸危险的火花、电弧或危险温度。

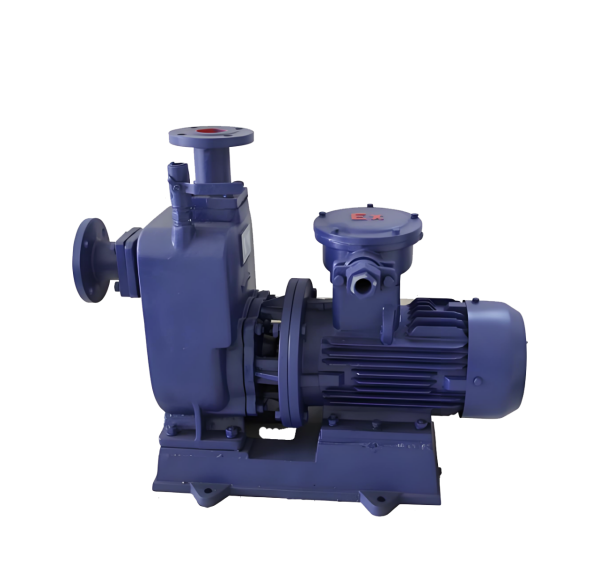

                                 ZWL直联式防爆自吸泵产品图

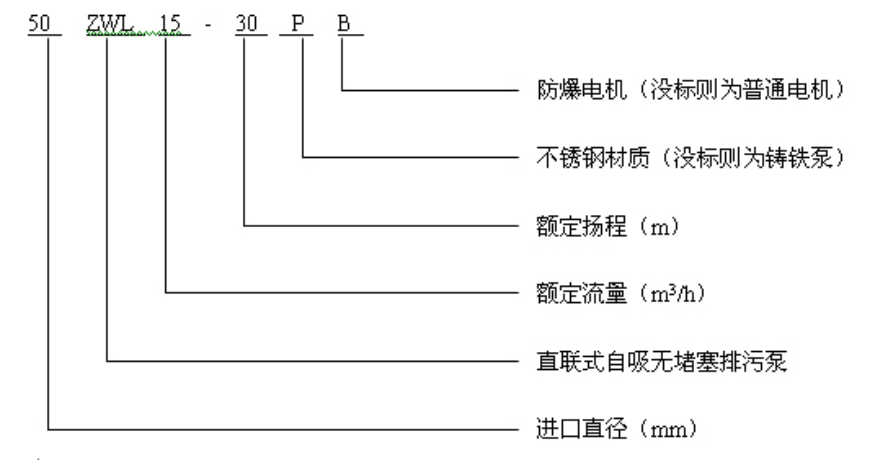

ZWL直联式防爆自吸泵型号说明

ZWL直联式防爆自吸泵工作条件

1、 环境温度≤50℃，相对湿度＜95%，介质温度≤80℃特殊要求可达200℃。

2、 介质PH值铸铁材质6-9，不锈钢2-13.

3、 介质重量不超过1240kg/m³。

4、 自吸高度不能超过规定值4.5-5.5米，吸入管长度≤10米。

5、 通过能力悬浮颗粒直径为泵口径的60%，纤维长度为泵口径的5倍。

ZWL直联式防爆自吸泵工作原理

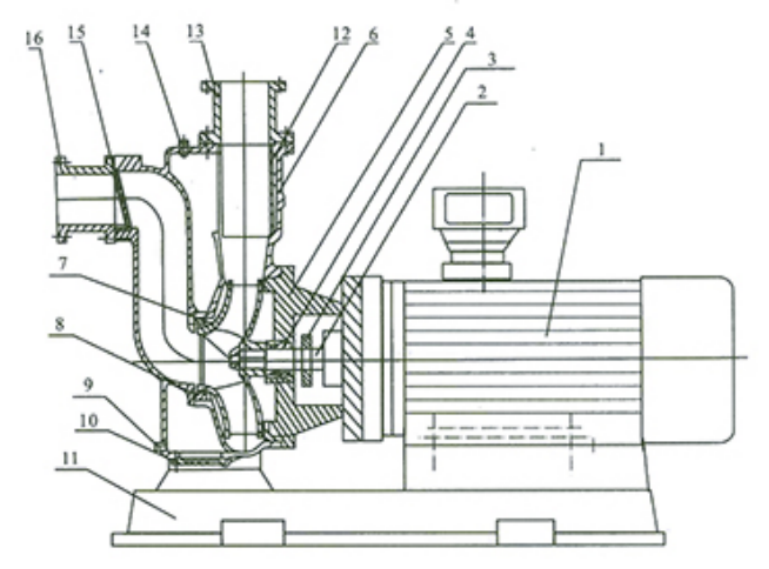

ZWL型直联式自吸无堵塞排污泵，主要由电机、泵轴、挡水圈、机械密封、泵盖、泵体、叶轮、密封环、放水栓、底板盖、底盘、气液分离管、出水接管、加水阀、止回阀片、进口接管等组成。泵的结构见图。

泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向回流外混式系统。泵停止工作后，泵内腔已储有一定容积的液体。当泵起动时，泵内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内行程一定的真空度，达到自吸的作用。

ZWL直联式防爆自吸泵结构图及零部件说明
