ZW无堵塞不锈钢自吸泵

ZW无堵塞不锈钢自吸泵

ZW无堵塞不锈钢自吸泵概述

ZW系列无堵塞不锈钢自吸离心泵（简称：ZW无堵塞不锈钢自吸泵）是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。该泵集自吸和无堵塞排污于一体，采用轴向回流外混式，并通过泵体、叶轮流道的独特设计，即可象一般清水泵那样不需要安装底阀和灌饮水，又可吸排含有大颗粒固体和长纤维杂质液体，可广泛适用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等化工介质最理想的杂质泵。该泵于国内同类产品相比，具有结构简单、自吸性能好、排污能力强、高效节能、使用维修方便等特点，在排污泵系列产品中属国内首创。各项技术性能指标居国内领先，达到国际先进水平，具有广阔的应用市场和发展前景。

ZW无堵塞不锈钢自吸泵选用的不锈钢材质由含有铬、镍等元素的不锈钢合金制成，能够抵御氧化、酸蚀和盐腐蚀等恶劣环境，具有优异的耐腐蚀性能。不锈钢通过铸造工艺制造，具有较高的强度和韧性，能够承受较高的冲击和振动负荷，适用于多种应用场景。另外不锈钢在高温和低温环境下具有良好的机械性能，能够在极端工作条件下保持较好的稳定性。不锈钢铸造或冲压都具有优良的可塑性和可加工性，能够通过各种铸造工艺制造出复杂的形状和结构，并可进行切削、焊接、冷热加工等多种加工操作。上海美言壹泵阀选用的不锈钢的主要特点：304不锈钢具有良好的耐腐蚀性和适中的强度，广泛应用于食品加工、医疗设备等领域。316不锈钢含有钼元素，具有更好的耐腐蚀性和高温强度，常用于化工、海洋工程等领域。316L不锈钢低碳版本，具有更好的焊接性和耐腐蚀性，适用于对焊接性能要求较高的场合。

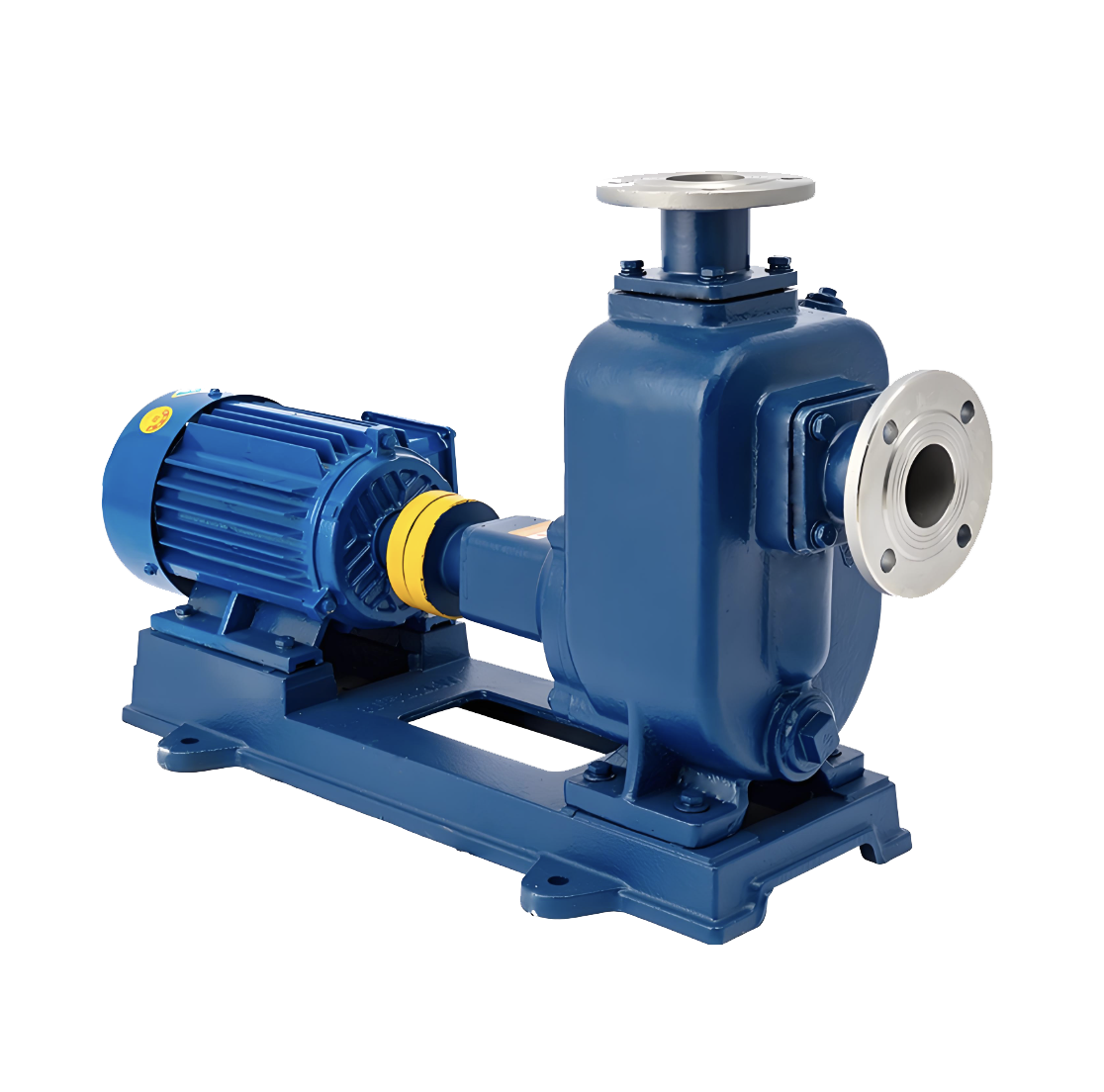

                                             ZW无堵塞不锈钢自吸泵产品图

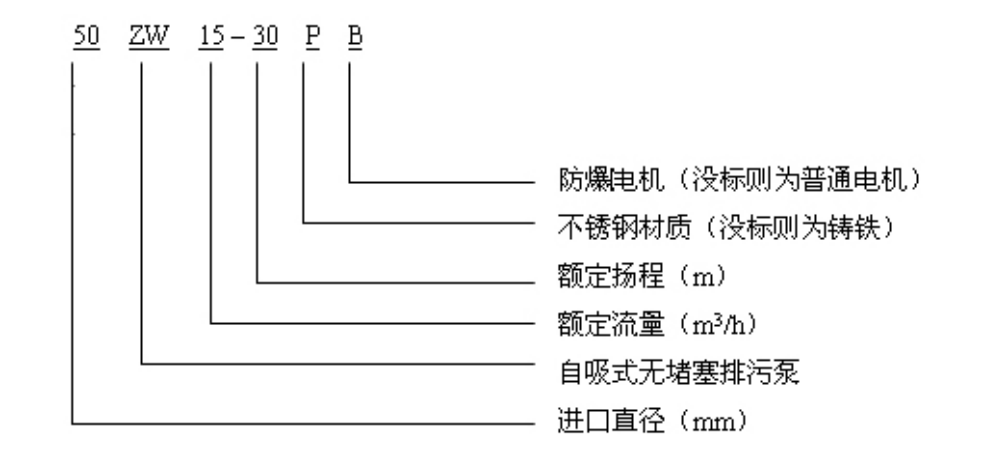

ZW无堵塞不锈钢自吸泵型号说明

ZW无堵塞不锈钢自吸泵适用范围

1、 环境温度≤50℃，介质温度≤80℃，特殊要求可达200℃。

2、 介质PH值铸铁材质为6-9，不锈钢为2-13。

3、 介质重量不超过1240千克/m³。

4、 自吸高度不能超过规定值4.5-5.5米，吸入管长度为10米。

5、 通过能力悬浮颗粒直径为泵口径的60%，纤维长度为泵口径的5倍。

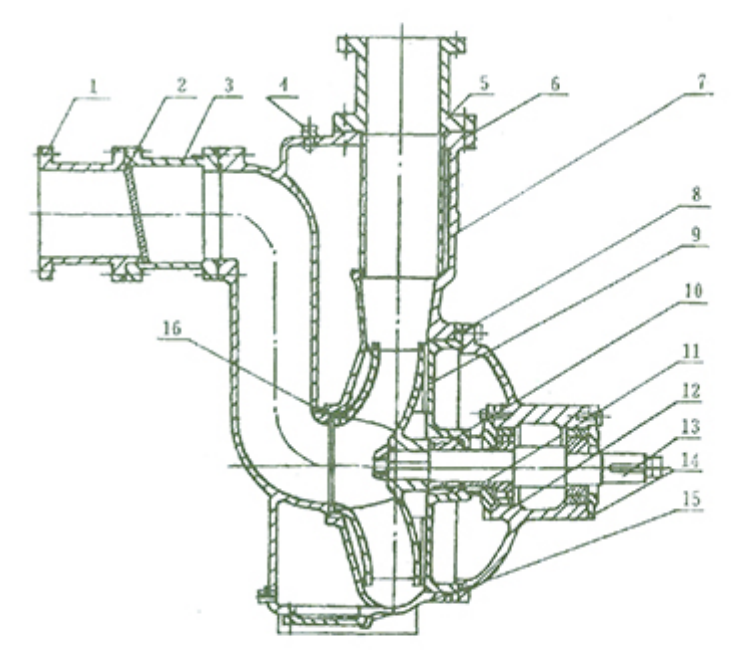

ZW无堵塞不锈钢自吸泵结构图及零部件名称

ZW系列自吸式无堵塞排污泵，主要由泵体、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。

零部件名称：1、进口接管 ，2、进口单向阀 ，3、进口阀座，4、加水阀门，5、出口接管，6、泵体，7、气液分离管 ，8、后盖，9、叶轮，10、机械密封，11、挡水圈，12、轴承座，13、泵轴，14、底盖板，15、轴承盖，16、螺栓

ZW无堵塞不锈钢自吸泵工作原理

泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向回流外混式系统。泵停止工作后，泵内腔已储有一定容积的液体。当泵起动时，泵内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。

ZW无堵塞不锈钢自吸泵特点

 Zw自吸式涡流不堵塞排污泵，又称固液泵或杂质泵。该系列泵水力设计独特，叶轮是缩在单独的叶轮室内，连接叶轮室的是压水室，当叶轮旋转时，泵内液体产生强烈的轴向涡流作用，使进口造成真空，出口产生扬程。因而杂质可以从压水室排出，所以它的流道是完全畅通的，其排污效果是其他自吸式排污泵无可比拟的。

     上海美言壹泵阀生产的ZW自吸式涡流不堵塞排污泵即可象一般自吸清水泵那样不需要安装底阀，又可吸排含有大颗料固体块、长纤维、沉淀物、废矿杂质、粪便处理及一切工程污水物。可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。它是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质最理想的杂质泵。
