ZCQ磁力自吸泵
- 品牌：壹泵阀
- 型号：ZCQ
- 压力/扬程：15-32米
- 工作温度：0℃～80℃
- 连接方式：法兰
- 产品名称：ZCQ磁力自吸泵
- 通径/流量：110~1500L/min
- 材质：不锈钢304、304L、316、316L
- 驱动方式：电动、磁力驱动
- 适用范围：类似于水的腐蚀性介质。
- 产品概述
- 性能参数
- 尺寸重量
ZCQ磁力自吸泵
ZCQ磁力自吸泵概述
ZCQ型自吸式磁力驱动离心泵（以下简称：ZCQ磁力自吸泵）是根据众用户的要求，在CQ型磁力泵的基础上吸取国外前沿技术，并经过上海美言壹泵阀工程技术人员反复研究试验而成功的新产品，其性能达到国外同类产品九十年代先进水平。
ZCQ磁力自吸泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，自吸高度4米。
ZCQ磁力自吸泵结构紧凑，外形美观，体积小，噪音地，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、减、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。因此，它是有广泛的用途，我们真诚地向用户推荐这种新产品。

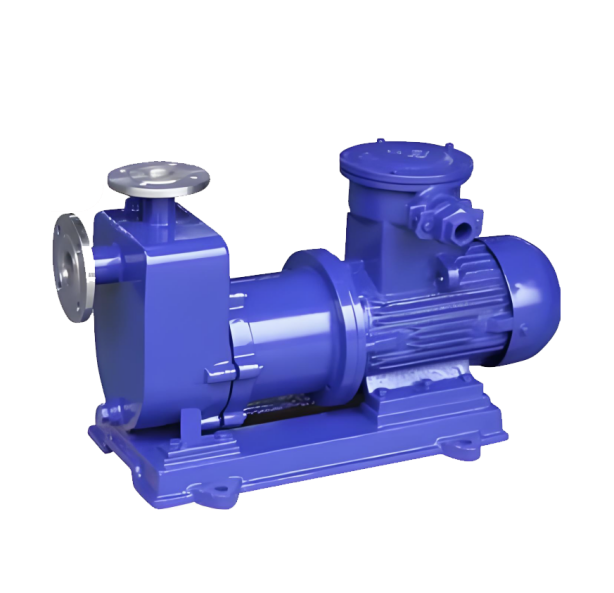

ZCQ磁力自吸泵产品图

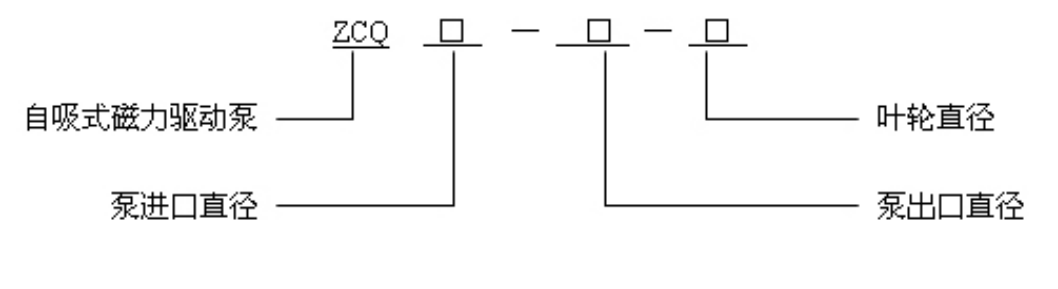

ZCQ磁力自吸泵型号意义说明

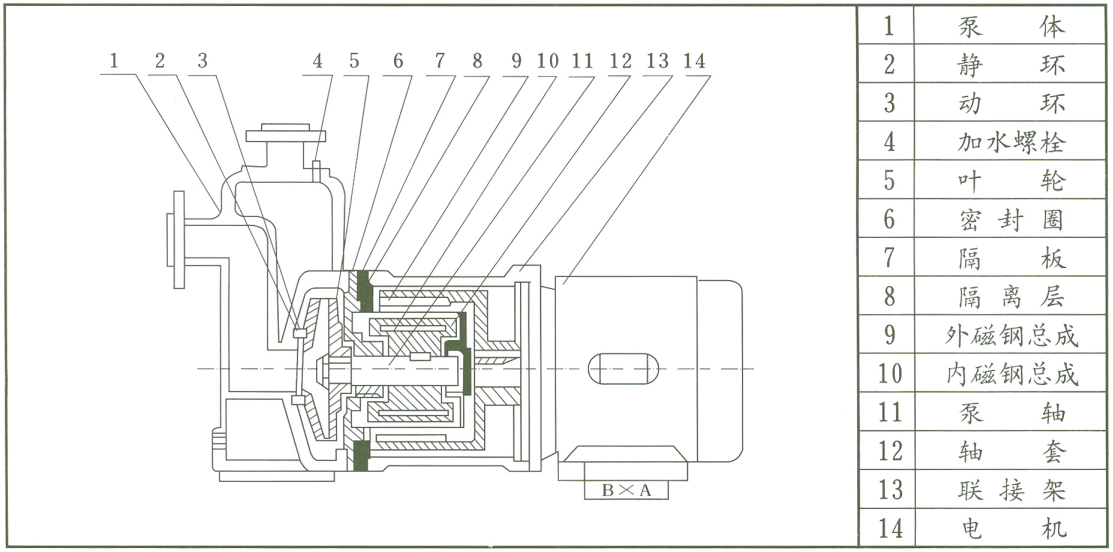

ZCQ磁力自吸泵结构示意图及零部件名称
零部件名称：1体泵，2静环，3动环，4加水螺栓，5轮叶，6密封圈，7板隔，8隔离层，9外磁钢总成，10内磁钢总成，11泵轴，12轴套，13联接架，14机电
ZCQ磁力自吸泵工作原理
本泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部分组成，结构见图一。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。

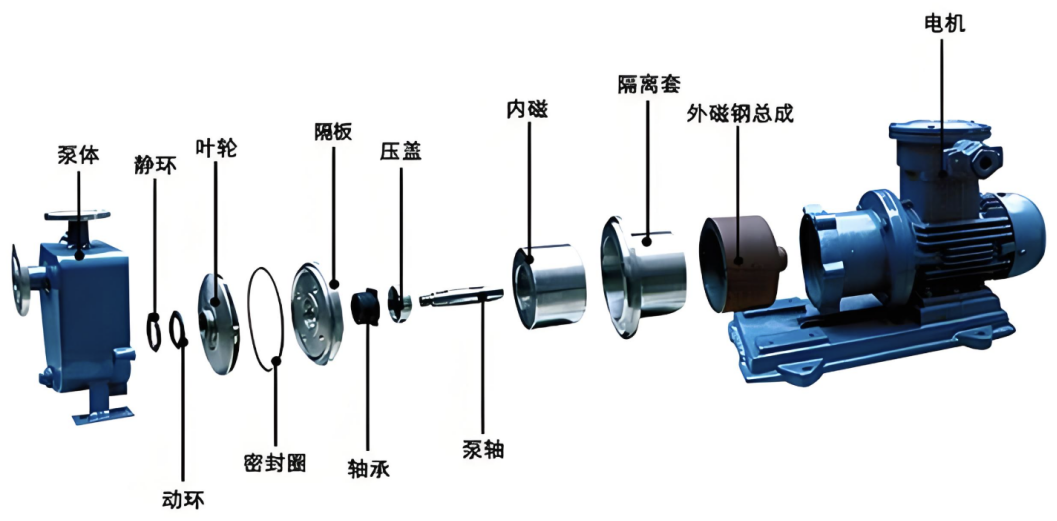

ZCQ磁力自吸泵结构分解图
ZCQ磁力自吸泵型号及性能参数表
| 型号 | 口径 | 扬程m | 流量升/分 | 电机功率（千瓦） | 转速转/分 | 电压（伏） | 吸程m | |
| 进口 | 出口 | |||||||
| ZCQ25-20-115 | 25 | 20 | 15 | 110 | 1.1 | 2900 | 380 | 4 |
| ZCQ32-25-115 | 32 | 25 | 15 | 110 | 1.1 | 2900 | 380 | 4 |
| ZCQ32-25-145 | 32 | 25 | 25 | 110 | 1.1 | 2900 | 380 | 4 |
| ZCQ40-32-132 | 40 | 32 | 20 | 180 | 2.2 | 2900 | 380 | 4 |
| ZCQ40-32-160 | 40 | 32 | 32 | 180 | 4 | 2900 | 380 | 4 |
| ZCQ50-40-145 | 50 | 40 | 25 | 240 | 4 | 2900 | 380 | 4 |
| ZCQ50-40-160 | 50 | 40 | 32 | 220 | 4 | 2900 | 380 | 4 |
| ZCQ65-50-145 | 65 | 50 | 25 | 280 | 5.5 | 2900 | 380 | 4 |
| ZCQ65-50-160 | 65 | 50 | 32 | 450 | 7.5 | 2900 | 380 | 4 |
| ZCQ80-65-125 | 80 | 65 | 20 | 800 | 7.5 | 2900 | 380 | 4 |
| ZCQ80-65-160 | 80 | 65 | 32 | 800 | 15 | 2900 | 380 | 4 |
| ZCQ100-80-160 | 100 | 80 | 32 | 1500 | 22 | 2900 | 380 | 4 |
| 注：泵体材质不锈钢（1Cr18Ni9Ti） | ||||||||

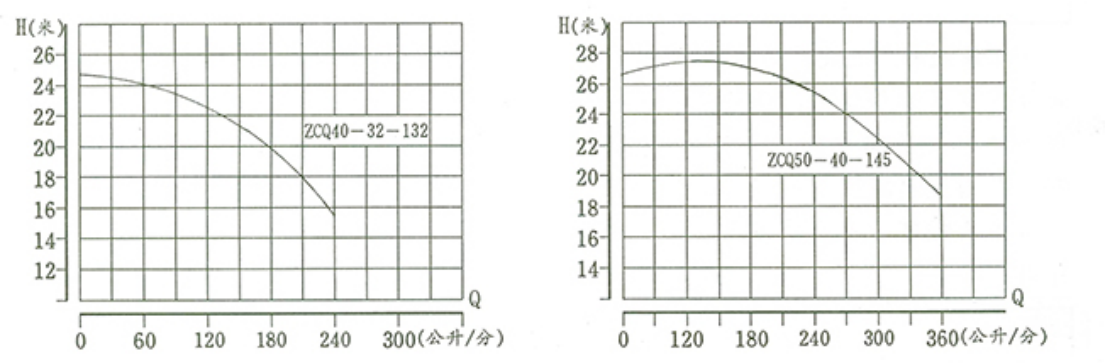

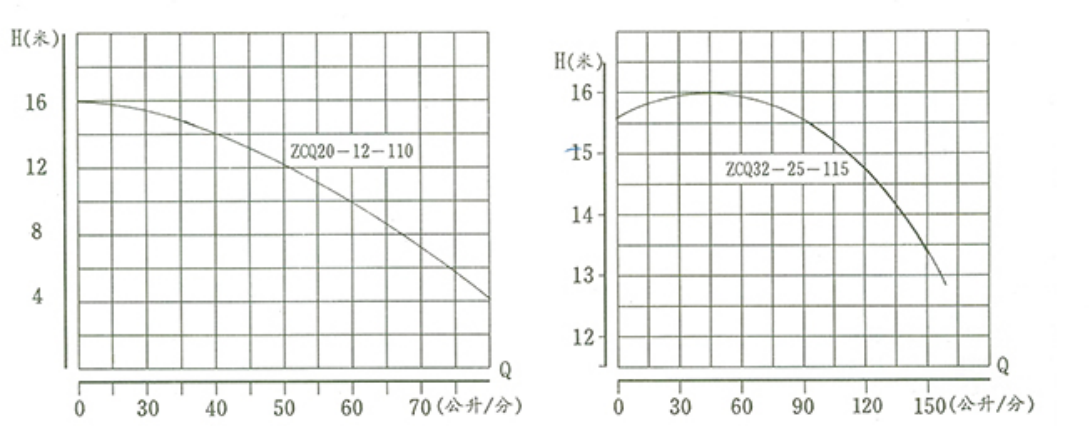

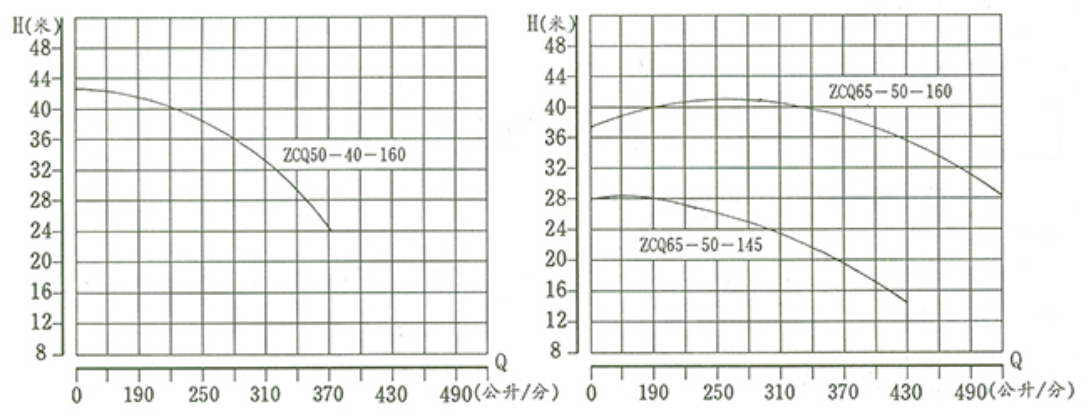

ZCQ磁力自吸泵性能曲线图（以常温清水为测试介质）
ZCQ磁力自吸泵主要材料的耐腐蚀性能（供参考） 附表
| 介质名称 | 浓度（%） | 不锈钢 | 浓度（%） | 陶瓷 | ||
| 25℃ | 50℃ | 25℃ | 80℃ | |||
| 硫酸 | ＜5 | √ | × | Δ | Δ | |
| 硝酸 | 70 | Δ | √ | Δ | Δ | |
| 盐酸 | × | Δ | Δ | |||
| 氢氟酸 | × | 0～100 | × | |||
| 醋酸 | ＜20 | √ | √ | Δ | Δ | |
| 氢氧化钠 | 70 | √ | √ | ○ | × | |
| 重铬酸钾 | 40～60 | Δ | Δ | 10～20 | Δ | Δ |
| 溴水 | ○ | Δ | Δ | |||
| 乙醇 | Δ | √ | Δ | Δ | ||
| 丙酮 | Δ | Δ | Δ | |||
| 四氯乙烷 | 50 | Δ | Δ | Δ | Δ | |
| 氟利昂22 | Δ | Δ | Δ | |||
| 漂白液 | CL12% | × | Δ | Δ | ||
| 电镀液 | Δ | Δ | ||||
| 照相液 | Δ | Δ | Δ | |||
符号说明：Δ—优良，√—良好，○—可用，但腐蚀明显，×—腐蚀严重，不适用。

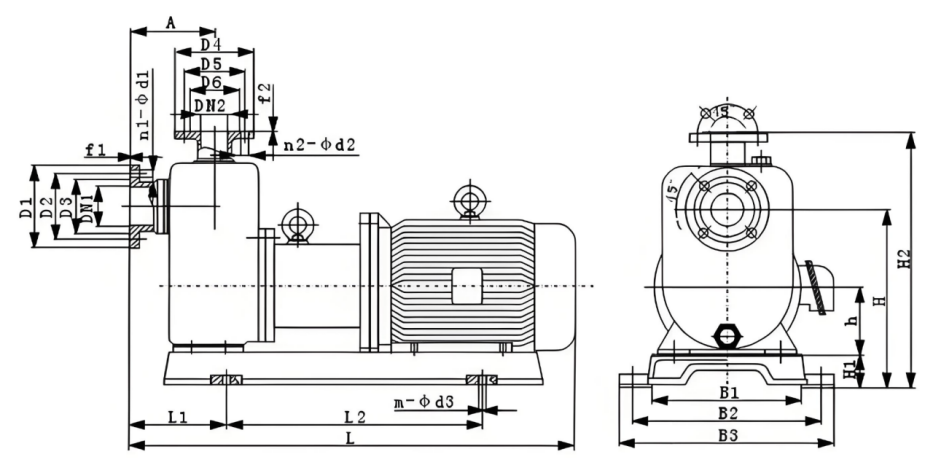

ZCQ磁力自吸泵外形安装尺寸图
ZCQ磁力自吸泵外形安装尺寸表
| 型号 | A | B1 | B2 | B3 | h | H | H1 | H2 | L | L1 | L2 | m-φd3 |
| ZCQ25-20-115 | 132 | 170 | 216 | 240 | 80 | 290 | 70 | 400 | 410 | 150 | 300 | 4-φ11.5 |
| ZCQ32-25-115 | 132 | 170 | 216 | 240 | 80 | 290 | 70 | 400 | 410 | 150 | 300 | 4-φ11.5 |
| ZCQ32-25-145 | 132 | 170 | 216 | 240 | 80 | 290 | 70 | 400 | 410 | 150 | 300 | 4-φ11.5 |
| ZCQ40-32-132 | 140 | 170 | 216 | 240 | 90 | 290 | 70 | 400 | 640 | 175 | 360 | 4-φ11.5 |
| ZCQ40-32-160 | 145 | 235 | 290 | 330 | 112 | 315 | 80 | 415 | 705 | 175 | 400 | 4-φ13.5 |
| ZCQ50-32-125 | 145 | 235 | 290 | 330 | 112 | 350 | 80 | 480 | 790 | 180 | 420 | 4-φ13.5 |
| ZCQ50-32-160 | 150 | 235 | 290 | 330 | 112 | 350 | 80 | 480 | 790 | 180 | 420 | 4-φ13.5 |
| ZCQ50-32-200 | 150 | 270 | 316 | 350 | 132 | 420 | 82 | 615 | 870 | 210 | 500 | 4-φ13.5 |
| ZCQ65-50-125 | 180 | 270 | 316 | 350 | 132 | 400 | 82 | 590 | 830 | 210 | 450 | 4-φ13.5 |
| ZCQ65-50-160 | 180 | 270 | 316 | 350 | 132 | 400 | 82 | 590 | 870 | 210 | 500 | 4-φ13.5 |
| ZCQ65-40-200 | 180 | 340 | 400 | 440 | 160 | 446 | 96 | 650 | 1040 | 230 | 610 | 4-φ18.5 |
| ZCQ80-65-125 | 200 | 270 | 316 | 350 | 132 | 446 | 82 | 630 | 960 | 230 | 520 | 4-φ13.5 |
| ZCQ80-65-160 | 200 | 340 | 400 | 440 | 160 | 446 | 96 | 630 | 1060 | 230 | 610 | 4-φ18.5 |
| ZCQ80-50-200 | 200 | 340 | 400 | 440 | 180 | 470 | 96 | 680 | 1090 | 230 | 610 | 4-φ18.5 |
| ZCQ80-50-250 | 200 | 375 | 460 | 510 | 220 | 510 | 100 | 760 | 1250 | 280 | 700 | 4-φ28 |
| ZCQ100-80-160 | 240 | 340 | 400 | 440 | 180 | 465 | 96 | 650 | 1090 | 250 | 700 | 4-φ24 |
| ZCQ100-65-200 | 240 | 375 | 460 | 510 | 220 | 510 | 100 | 760 | 1250 | 280 | 700 | 4-φ28 |
| ZCQ100-65-250 | 240 | 435 | 520 | 570 | 280 | 620 | 120 | 860 | 1410 | 300 | 880 | 4-φ28 |
ZCQ磁力自吸泵安装使用须知
一、 开箱后检查泵铭牌，校对自吸泵产品主要参数是否与使用要求相符。
二、 自吸泵应水平安装，泵体不得承受管路重量。
三、 泵与管路应保持良好的密封。
四、 泵使用前应进行检查、电机风叶转动要灵活、无卡住及异声现象，各紧固件要牢固。
五、 拧开泵上方的加水螺栓，加入储液水不少于泵体容积的三分之二，旋紧螺栓。
六、 接上电源试转一下，从电机端看，运转是否与泵转向标记一致。
七、 泵停止工作前，先关闭排出阀门，再关闭电源，最后关闭吸入管阀门。
ZCQ磁力自吸泵注意事项
1、 因自吸泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成时空载运转。
2、 被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
3、 泵在使用中环境温度应小于40℃，电机温升不得超过75℃.
4、 被输送的介质及其温度应在泵材允许的范围内（详见附表）。金属泵的使用温度＜100℃.被输送的介质比重≤1.3；介质比重＜1.3时，将影响技术性能。
5、 对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。
6、 自吸泵运行500小时后，应拆检轴承和端面动环的磨损情况，若轴承和轴套的间隙大于0.5～2mm时，应更换轴承和轴向动环。
