FZB-L悬臂式氟塑料自吸泵

FZB-L悬臂式氟塑料自吸泵

FZB-L悬臂式氟塑料自吸泵概述

FZB-L型悬臂式氟塑料自吸离心泵（简称：FZB-L悬臂式氟塑料自吸泵）,适合于在-85℃～120℃温度的条件下长期输送任意浓度的任意介质:酸、氧化剂及腐蚀性介质(禁输快速硬质 结晶体介质),过流部分全部采用聚四氟乙烯和聚全氟乙丙烯等多种氟材料经过合理配方)模压,加工而成,它集多种氟塑料之优点,具有特强的耐腐蚀性,并具有机械强度高,不老化,无毒素分解等优点。

FZB-L悬臂式氟塑料自吸泵是根据广大化工行业用户的要求,设计的新型氟塑料合 成耐腐蚀系列产品,该泵采用外混式自吸结构,除首次启动前须向泵体注满泵体溶液,以后的频繁启动不需灌注리水或抽排真空,操作方便,安全省事。该产品广泛适用于 化工、石油、制药、农药、油漆、冶炼、造纸、电镀、食品等行业。密封采用英国格兰盘根公司노国内联合生产的机械密封,自试制、生产使用几年来在市场上享有耐腐蚀之最的美名。目前,是杜绝跑、冒、漏、滴建设文明工厂的理想防腐输送设备。

FZB-L悬臂式氟塑料自吸泵系列产品的生产、制造及验收规范,严 格执行了有关标准规定,并台台检测,备案待査,以保证系列产品的质量。

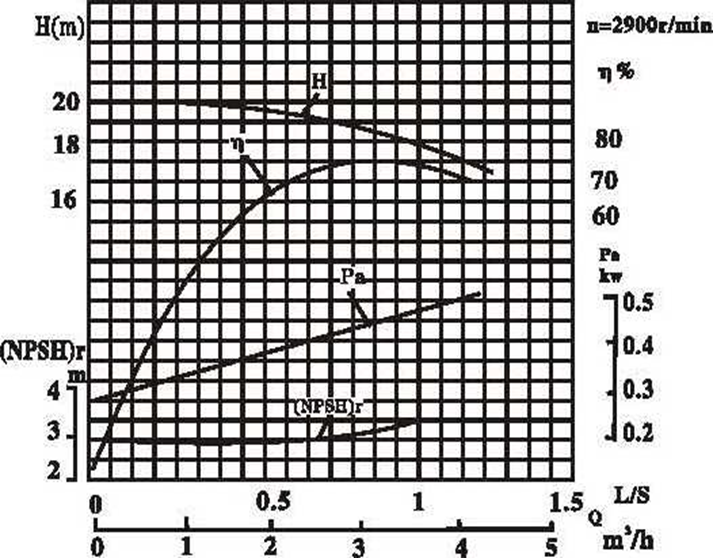

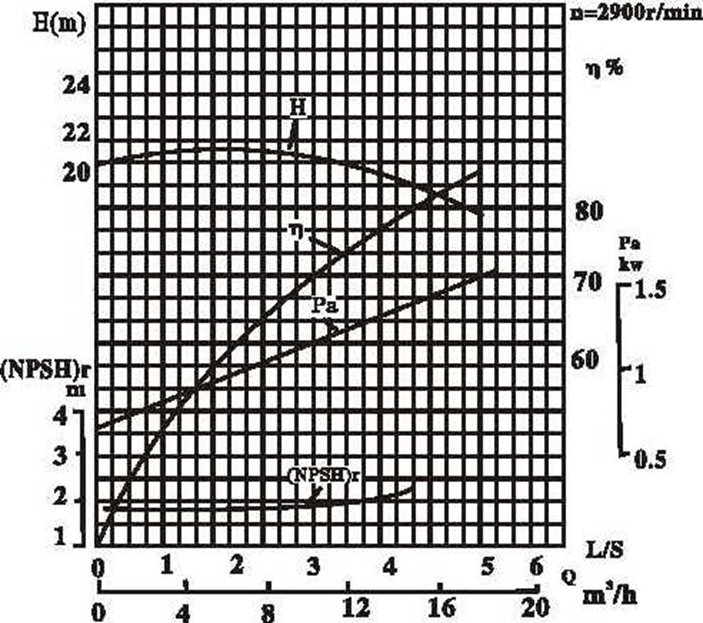

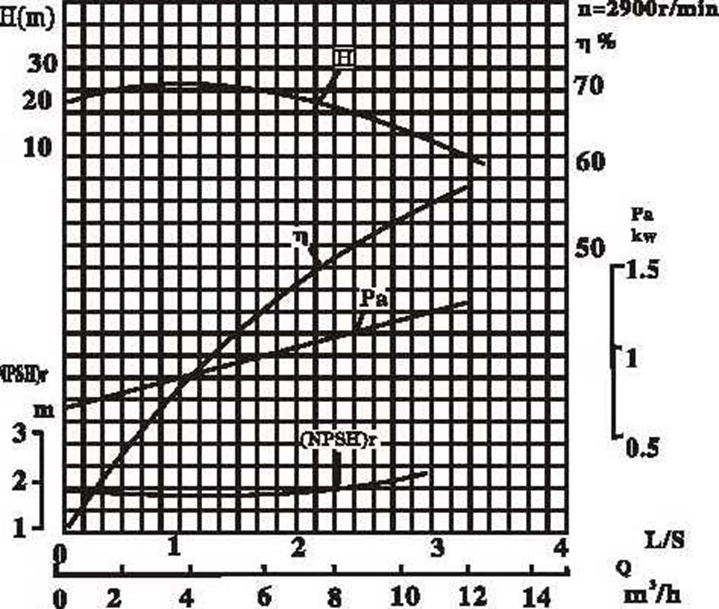

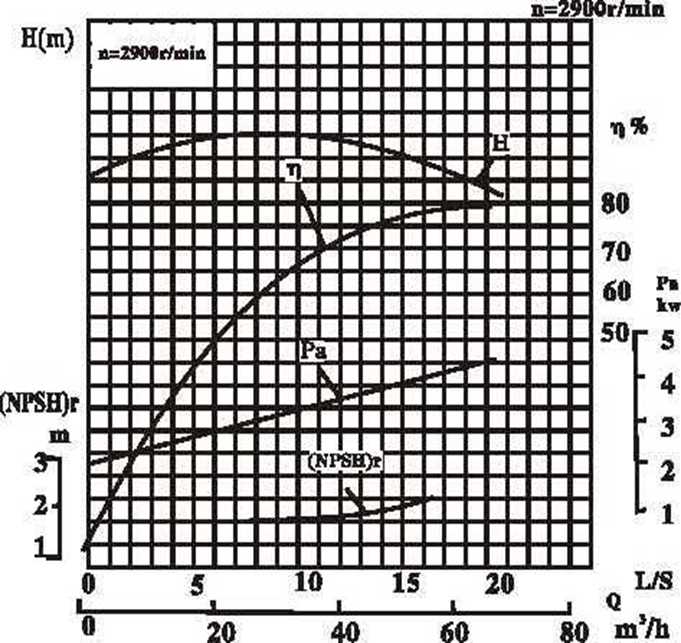

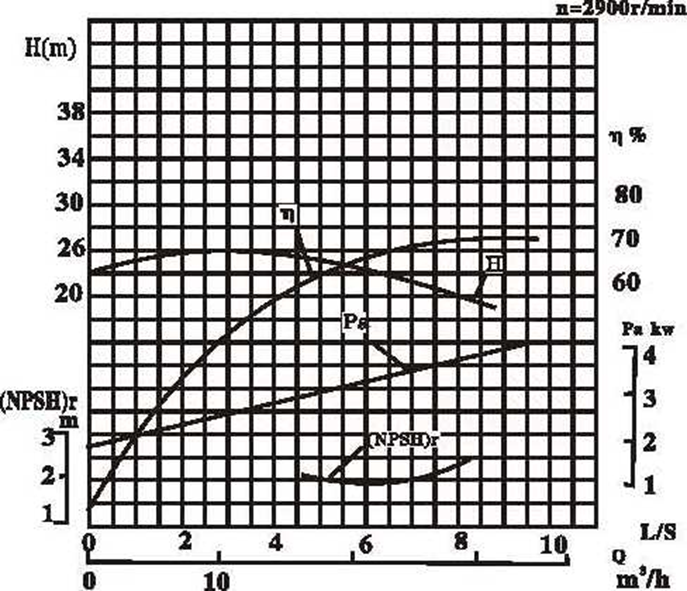

性能范围与型号说明:FZB-L悬臂式氟塑料自吸泵系列,全系列共5个型号,10个规格。流量范围8～80m3/h 扬程范围25~40m。

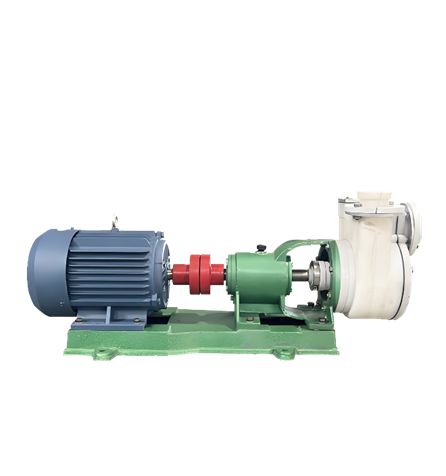

                    FZB-L型悬臂式氟塑料自吸泵产品图

FZB-L悬臂式氟塑料自吸泵型号意义说明

例如：40FZB-25L

40表示泵进口口径

FZB表示氟塑料自吸离心泵

25表示泵的扬程米

L表示长轴、悬臂式

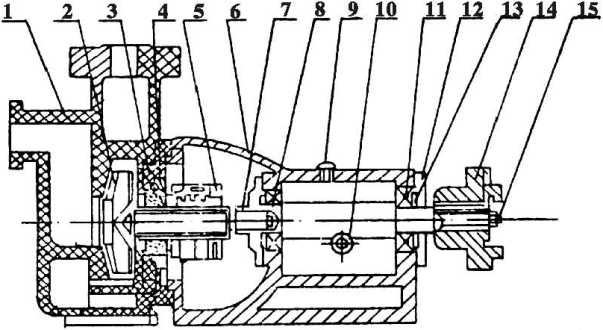

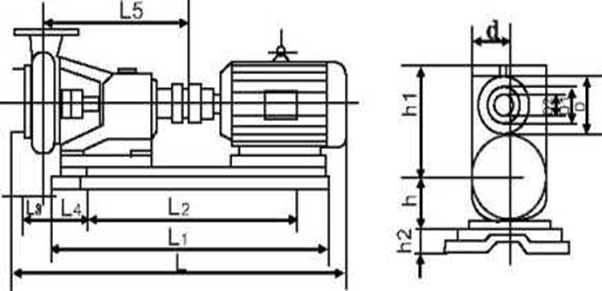

FZB-L型悬臂式氟塑料自吸泵外形结构图与零部件名称

零部件名称：1、泵体2、叶轮3、后盖4、压盖5、密封件6、托架7、泵轴8、轴承9、油盖 10、油镜!1,轴承12、轴承压盖13、油封14、联轴器15、吊紧螺栓

结构说明：FZB-L型悬臂式氟塑料自吸泵由泵体、叶轮、后盖、压盖、密封件、托架、泵轴、轴承、连 轴器、吊紧螺栓、螺母、底板组成。

1.泵体:左右两辿连接部分内埋钢质法兰圈各ー只模压氟塑料合金制成。

2.后盖:右边ー侧内埋ー只不锈钢板(CH8Ni9Ti)模压氯蠟料合金制成。

3・叶轮:采用接軸连接方法,金属轴为优质钢加工后外包氟塑料模压而成。使叶轮与金 属接轴牢固地接为一体,保证轴根与叶轮后部承受旋转时的扭矩カ,这样介质浸湿部分全部为 氟塑料。

4.机械密封:采用英国格兰公司与国内厂家联合生产的(WB2型、169型)不用冷却水可 调式端面密封新技术,由F50 - 1、高纯度三氧化铝陶瓷、填充四氟、石墨等材料制成。

FZB-L悬臂式氟塑料自吸泵工作原理

由电动机通过弹性联轴器直联泵轴带动叶轮旋转。叶轮轴根部与泵轴通过 莫氏锥度经12mm螺栓穿过泵轴中心至联轴器尾部处用螺母吊紧而转动。

叶轮中的叶片迫使液体旋转,对液体作功,使其能量增加,液体在离心力的作用下向叶轮 四周甩出,通过泵体的涡形流道将速度能转换成压カ能,当叶轮内的液体甩出后,叶轮内压カ 就低于进水管内的压カ,新的液体在这个压カ差的作用下被吸入叶轮,从而使液体连续不断地 从泵内流出。

FZB-L悬臂式氟塑料自吸泵氟塑料耐腐蚀性能
