QS充水湿式潜水喷泉泵
- 品牌：壹泵阀
- 型号：QS
- 压力/扬程：13-150米
- 工作温度：0℃～80℃
- 连接方式：法兰、套管
- 产品名称：QS充水湿式潜水喷泉泵
- 通径/流量：5-80吨/每小时
- 材质：铸铁
- 驱动方式：电动
- 适用范围：清水
- 产品概述
- 性能参数
- 尺寸重量
QS充水湿式潜水喷泉泵
产品概述
QS充水湿式喷泉泵(简称潜水电泵)、是水泵和两相、三相异步电动机合成一体的电力排灌设备。具有可靠的防水密封性能，体积小、重量轻、扬程高、不需引灌水，使用维护和管理均为方便。

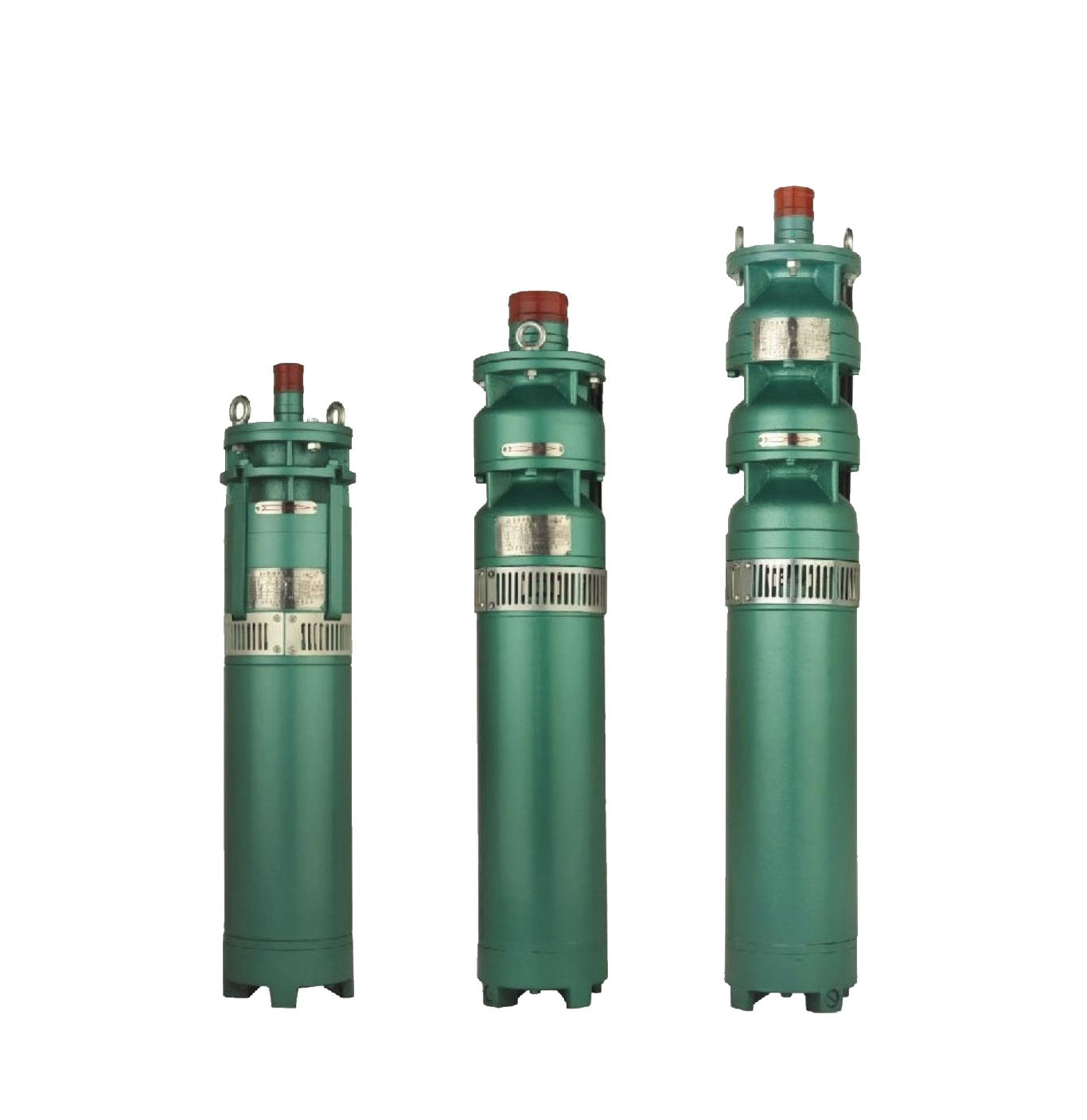

QS型充水湿式喷泉泵产品图
使用场合
1、农田园林的排灌、井灌、喷灌。
2、井下提水、水塔送水、河流、水库、水渠等提水工程。
3、排涝防汛、船舶仓底排水。
4、建筑工地、地下施工、桥梁隧道、矿山井下、地质勘探等。
适用条件
1、额定频率为 50Hz，额定电压为 380V±5％的三相交流电源。
2、水泵进水口必须在动水位 1 米以下，但潜水深度不得超过静水位以下 70 米，电机下
端距井底水深最少在 1 米以上。
3、水温一般不得高于 20℃。
4 水质要求：
(1)水中含砂量不大于 0.01％(重量比)；
(2)PH 值在 6.5～8.5 范围；
(3)氯离子含量不大于 400 毫克／升。如一般常温清水、井水、河水、湖水。

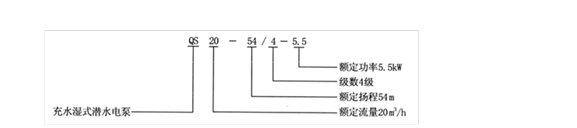

型号意义
QS型充水湿式喷泉泵型号意义详解图
QS型充水湿式喷泉泵性能参数表
| 序号 | 规格型号 | 流量 (m3/h) | 扬程 (m) | 额定功率 (kW) | 额定电流 (A) | 出水口径 (寸) | 配套电缆 规格 | 控制开关 型号 |
| 1 | QS5-72/4-3 | 5 | 72 | 3 | 7.9 | 1.5 | 3X2.5 | |
| 2 | QS5-108/6-4 | 5 | 108 | 4 | 10.1 | 1.5 | 3X4 | |
| 3 | QS5-150/8-4 | 5 | 150 | 4 | 10.1 | 1.5 | 3X4 | |
| 4 | QS10-54/3-3 | 10 | 54 | 3 | 7.9 | 2 | 3X2.5 | |
| 5 | QS10-70/4-4 | 10 | 70 | 4 | 10.1 | 2 | 3X4 | |
| 6 | QS10-100/6-5.5 | 10 | 100 | 5.5 | 13.6 | 2 | 3X4 | |
| 7 | QS10-126/7-7.5 | 10 | 126 | 7.5 | 18.6 | 2 | 3X6 | |
| 8 | QS10-150/8-7.5 | 10 | 150 | 7.5 | 18.6 | 2 | 3X6 | |
| 9 | QS15-27/2-3 | 15 | 27 | 3 | 7.9 | 2.5 | 3X2.5 | |
| 10 | QS15-54/4-4 | 15 | 54 | 4 | 10.1 | 2.5 | 3X4 | |
| 11 | QS15-67/5-5.5 | 15 | 67 | 5.5 | 13.6 | 2 | 3X4 | DZ15L-40 |
| 12 | QS15-81/6-7.5 | 15 | 81 | 7.5 | 18.6 | 2 | 3X6 | |
| 13 | QS20-30/2-3 | 20 | 30 | 3 | 7.9 | 2.5 | 3X2.5 | |
| 14 | QS20-40/3-4 | 20 | 40 | 4 | 10.1 | 2.5 | 3X4 | |
| 15 | 0S20-54/4-5.5 | 20 | 54 | 5.5 | 13.6 | 2.5 | 3X4 | |
| 16 | QS20-67/5-7.5 | 20 | 67 | 7.5 | 18.6 | 2.5 | 3X6 | |
| 17 | QS25-25/2-3 | 25 | 25 | 3 | 7.9 | 2.5 | 3X2.5 | |
| 18 | QS25-44/3-5.5 | 25 | 44 | 5.5 | 13.6 | 3(2.5) | 3X4 | |
| 19 | QS25-56/4-7.5 | 25 | 56 | 7.5 | 18.6 | 2.5(3) | 3X6 | |
| 20 | QS32-13-3 | 32 | 13 | 3 | 7.9 | 3 | 3X2.5 | |
| 21 | QS32-26/2-4 | 32 | 26 | 4 | 10.1 | 3(2.5) | 3X4 |
QS型充水湿式喷泉泵性能参数表2
| 序号 | 规格型号 | 流量 (m3/h) | 扬程(m) | 额定功率 (kW) | 额定电流 (A) | 出水口径 (寸) | 配套电缆 规格 | 控制开关 型号 |
| 22 | QS32-40/3-5.5 | 32 | 40 | 5.5 | 13.6 | 3 | 3X4 | DZ15L-40 |
| 23 | QS32-54/4-7.5 | 32 | 54 | 7.5 | 18.6 | 4 | 3X6 | |
| 24 | QS40-16-3 | 40 | 16 | 3 | 7.9 | 3 | 3X2.5 | |
| 25 | QS40-21-4 | 40 | 21 | 4 | 10.1 | 3 | 3X4 | |
| 26 | QS40-30/2-5.5 | 40 | 30 | 5.5 | 13.6 | 3 | 3X4 | |
| 27 | QS40-40/2-7.5 | 40 | 40 | 7.5 | 18.6 | 3 | 3X6 | |
| 28 | QS45-16/1-3 | 45 | 16 | 3 | 7.9 | 3 | 3X2.5 | |
| 29 | QS45-25 /2-5.5 | 45 | 25 | 5.5 | 13.6 | 4 | 3X4 | |
| 30 | QS50-24/2-5.5 | 50 | 24 | 5.5 | 13.6 | 4 | 3X4 | |
| 31 | QS60-20-5.5 | 60 | 20 | 5.5 | 13.6 | 4 | 3X4 | |
| 32 | QS65-10-3 | 65 | 10 | 3 | 7.9 | 4 | 3X2.5 | |
| 33 | QS65-18-5.5 | 65 | 18 | 5.5 | 13.6 | 4 | 3X4 | |
| 34 | QS65-25 /2-7.5 | 65 | 25 | 7.5 | 18.6 | 4 | 3X6 | |
| 35 | QS80-22 /2-7.5 | 80 | 22 | 7.5 | 18.6 | 4 | 3X6 |
QS型充水湿式喷泉泵的安装、启动和停车
1. QS型潜水电泵机组由:水泵、潜水电机(包括电缆)和输水管三部分组成。
2. 水泵部分:潜水泵为单吸立式多级离心泵。
3. 电机部分:水泵与电机同轴,潜水电机为密闭充水湿式、立式三相鼠笼异步电动机。 潜水电机轴上部装有迷宫式防沙器和两个反向装配的骨架油封,防止流砂进入电机。
4. 潜水电机采用水润滑轴承,下部装有橡胶调压膜,组成调压室,调节由于温度引起 的压カ变化;电机绕组采用聚乙烯绝缘,尼龙护套耐水电磁线,电缆联接方式按QS型电缆 接头エ艺(按附图),把接头绝缘脱去刮净漆层,分别接好,焊接牢固,用生橡胶绕ー层。再 用防水粘胶带缠2〜3层,外面包上2〜3层防水胶布或用水胶粘结合层橡胶带(自行车里带) 以防渗水。
5. 电机密闭,采用精密止口螺栓,电缆出口加胶垫进行密封。
6. 电机上端有一个注水孔,有一个放气孔,下部有一个放水孔。
7. 电机下部装有上下止推轴承,止推轴承上有沟槽用于冷却,和它对磨的是不锈钢推 カ盘,承受水泵的上下轴向カ。
QS型充水湿式喷泉泵故障排除
| 故障 | 原因 | 排除方法 |
| 不上 水或 出水 不足 | 1•动水位低于泵吸入口; 2. 输水管漏水严重;或水管脱开; 3. 转子和轴松动; 4. 部分叶轮松动; 5. 电机反转; 6. 管路堵塞。 | 1. 增加输水管,若还不出水并超过水泵使用扬程范围 建议换泵; 2. 更换水管或另行装好输水管; 3. 更换转子; 4. 重新装配叶轮; 5. 调换电源接头; 6. 清除堵物。 |
| 水泵 流量 降低 | 1. 密封环严重磨损; 2. 滤水网导流壳叶轮流道被堵塞; 3. 电压、频率较低; 4. 动水位下降超过水泵额定扬程。 | 1. 更换密封环。 2. 清除堵物。 3. 停机待电压频率值达到规定值时运行。 4. 更换高扬程泵。 |
| 机组 剧烈 震动 或电 流过 大电 表指 针摆 动 | 1. 泵轴或电机轴弯曲; 2. 泵轴电机轴和轴承之间磨损过大; 3. 止推轴承磨损或损坏; 4. 推力盘紧固螺帽损坏; 5. 推力盘破裂: 6. 电机转子扫膛; 7. 叶轮转子不平衡或转子断条; 8. 联接螺栓松动; 9. 水泵低扬程大流量电机超载; 10. 水泵涌水量不够间歇出水。 | 1. 修理或更换泵轴或电机轴。 2. 更换轴承。 3. 更换止推轴承。 4. 上好螺帽或修好轴头。 5. 更换好的推力盘。 6. 找出原因进行修理。 7. 作好动平衡,更换转子。 8. 上好螺栓。 9. 加闸阀控制流量在エ况点运行。 10. 加闸阀控制出水量。 |
| 绝缘电阻过低绕阻烧毁 | 1. 断相(线路或起动设备)； 2. 电压过低; 3. 轴承抱住; 4. 叶轮与密封之间锈死等; 5. 泵内有异物卡死叶轮不能转。 | 1. 修好断相。 2. 调整电压。 3. 修整好轴承。 4. 撬动水泵旋转或拆下水泵重装一次。 5. 取出异物。 |
| 绝缘电阻过低 绕组烧毁 | 1. 接头进水; 2. 绕组破坏; 3. 电缆破裂; 4. 电机内缺水; 5. 缺相运转; 6. 长时间超载运转; 7. 电机埋入泥沙中。 | 1. 修好接头。 2. 包扎好或更换绕组。 3. 包扎好电缆。 4. 电机内保证灌满清水。 5. 检査好线路和设备保证正常运转。 6. 降低负荷使电机电流不超过铭牌规定值。 7. 按安装要求安装电泵。 |
