Q、QD多级干式潜水泵
- 品牌：壹泵阀
- 型号：Q、QD
- 压力/扬程：16~55米
- 工作温度：0℃～80℃
- 连接方式：套管
- 产品名称：Q、QD多级干式潜水泵
- 通径/流量：3~10吨/每小时
- 材质：铸铁
- 驱动方式：电动、多级
- 适用范围：适用于农田维灌、园林喷灌、井下提水、水塔送水、城建、工矿企业用水等。
- 产品概述
- 性能参数
- 尺寸重量
Q、QD多级干式潜水泵
Q、QD多级干式潜水泵概述
Q、QD型多级干式潜水电泵(简称：Q、QD多级干式潜水泵)，由电动机和多级系两部分组成，水系由叶轮、导叶、泵体、进水节、出水节及系轴和轴套、导轴承组成:电动机采用双强面机械密封，每个因定止口密封处采用“0“形附油橡胶密封圈作静密封。该系列电泵为多级叶轮结构、扬程高，适用范围广，是农田维灌、园林喷灌、井下提水、水塔送水、城建、工矿企业用水等场合理想的排水工具。（执行标准：JB/T8092-1996）

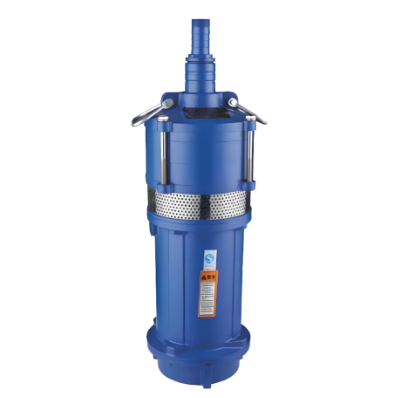

Q/QD型多级干式潜水电泵产品图
Q、QD多级干式潜水泵使用条件
1、工作介质为无离蚀性清水，介质中含沙量体积不超过0.10%，粒不大于0.20mmm;
2、介便温度不超过40℃，介质的PH值在6.5-8.5之间
3、电泵应在款定扬程的使用范围内使用。并且完全漫入水中使用，潜水汉座不大于5mc
4、电源频布为50Hz,电压单相为220V三相为380V，电压波动范围为额定值的0.9-1.1倍;
5、水质PH值在6.5-8.5范围内。如河水、湖水、井水等。
Q、QD多级干式潜水泵用途
该泵为泵电一体、干式电机结构，具有外径小、扬程高，使用对水源无污染等特点。适用于家庭井下提水、水塔送水，也可用于农业浅井排灌、旱粮田井灌、园林声浇水、丘陵田灌溉、蔬菜大棚喷灌等。
Q、QD多级干式潜水泵一般故障原因及消除方法
| 一般故障 | 发生原因 | 消除方法 |
| 启动不起有嗡嗡声 | 两相运行：有导线断相或开关、起动设备断线现象；电压太低；轴承损坏卡死；泵体内有异物卡死；保护开关断相或脱扣线圈烧坏；定转子轻度锈蚀。 | 修复线路；调整电压；修复或更换；清除异物；换开关或脱扣线圈；拆开泵壳，正方向扳动螺母。 |
| 不出水、间断出水或出水很少 | 泵进水口露出水面；滤水网堵严；电泵反转；输水管严重泄漏或叶轮卡滞；电动机未起动；进水段密封环磨损泄漏；实际使用扬程太高；转子断条。 | 调低电泵到离动水面半米以下；清除井内杂物；调换接头；更换管道或清除堵塞物；按启动不起查明修复；更换进水段；重选用适当扬程的电泵；更换转子。 |
| 保护开关频繁跳闸 | 电泵超载；保护开关整定电流值太小；三相电压不平衡；脱扣线圈烧毁。 | 按电流过大类查明原因修复；适当调整整定电流值或更换开关；调整电源电压；更换脱扣线圈。 |
| 电流不稳或过载 | 使用扬程太低，流量偏大；水位下降，间断出水；轴承损坏，定、转于相擦；轴弯或上、下端盖不同心。 | 调整阀门，控制流量；降低泵位至动水位水面半米以下；更换轴承；调直或修复。 |
| 电机绕组对地绝缘电阻低于规定值 | 电线擦破；接头密封受损；电磁线绝缘下降或破损。 | 找出擦破处包扎或大补；重新包扎接头密封；更换绕组。 |
| 机组转动剧烈振动 | 电机转子，泵转动部分不平衡；轴承磨损；轴弯曲；紧固螺栓松动；未灌水试转。（指QS泵） | 校平衡；更换；调直；拧紧螺栓；从泵壳出水处灌水。 |
| 电机绕组烧毁 | 保护设备失灵或整定电流值过大，而且使用电流过大；缺相动转；电机陷入泥沙之中。 | 修复保护设备；检修线路及有关设备；调整电泵位置。 |

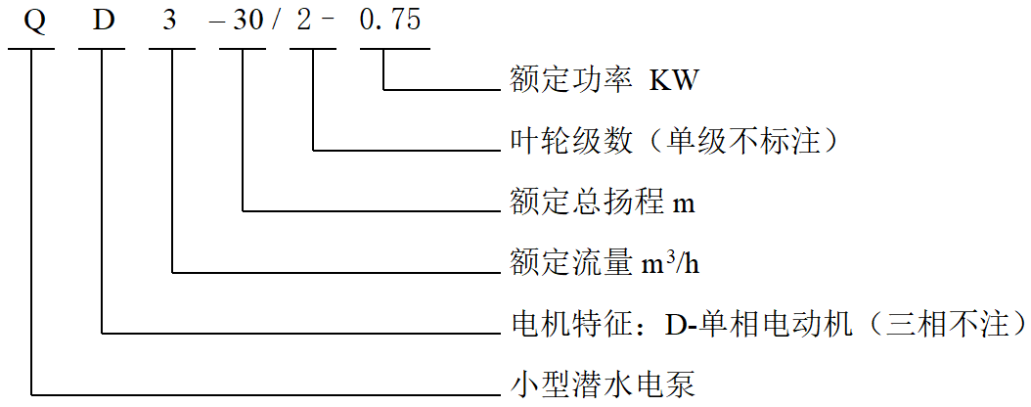

Q、QD多级干式潜水泵型号意义
Q、QD多级干式潜水泵型号及技术参数表
| 型号 | 规定流量 | 规定扬程 | 额定功率 | 额定电压 | 额定电流 | 额定转速 | 配管内径 | 外形尺寸 | 推荐扬程使用范围 |
| m3/h | m | KW | V | A | r/min | mm | mm | m | |
| QD2-16-0.37 | 2 | 16 | 0.73 | 220 | 3.2 | 2860 | 25 | 175×401 | 5-18 |
| QD3-21/2-0.55 | 3 | 21 | 0.55 | 220 | 4.0 | 2860 | 25 | 175×432 | 10-22 |
| QD3-30/2-0.75 | 3 | 30 | 0.75 | 220 | 5.24 | 2860 | 25 | 189×454 | 21-35 |
| QD3-45/3-1.1 | 3 | 45 | 1.1 | 220 | 7.02 | 2860 | 25 | 189×485 | 39-50 |
| QD10-20/2-1.1 | 10 | 20 | 1.1 | 220 | 7.02 | 2860 | 40/50 | 193×530 | 10-23 |
| QD3-55/4-1.5 | 3 | 55 | 1.5 | 220 | 9.44 | 2860 | 25 | 189×562 | 27-62 |
| QD6-35/2-1.5 | 6 | 35 | 1.5 | 220 | 9.44 | 2860 | 40 | 193×576 | 25-38 |
| QD10-26/2-1.5 | 10 | 26 | 1.5 | 220 | 9.44 | 2860 | 40/50 | 193×576 | 10-29 |
| Q3-30/2-0.75 | 3 | 30 | 0.75 | 380 | 1.99 | 2860 | 25 | 189×454 | 21-35 |
| Q3-45/3-1.1 | 3 | 45 | 1.1 | 380 | 2.74 | 2860 | 25 | 189×485 | 25-50 |
| Q10-20/2-1.1 | 10 | 20 | 1.1 | 380 | 2.74 | 2860 | 40/50 | 198×530 | 10-23 |
| Q3-55/4-1.5 | 3 | 55 | 1.5 | 380 | 3.58 | 2860 | 25 | 189×562 | 40-63 |
| Q6-35/2-1.5 | 6 | 35 | 1.5 | 380 | 3.58 | 2860 | 40 | 193×576 | 25-38 |
| Q10-26/2-1.5 | 10 | 26 | 1.5 | 380 | 3.58 | 2860 | 40/50 | 193×576 | 10-29 |
Q、QD多级干式潜水泵维护保养
1、电泵如长期停止使用，应在清水中运转几分钟，并清理干净，拆去管子、接头，放尽泵内积水，放在通风干燥处妥善保存。
2、每运转2000小时左右须拆开轴承室，更换润滑油脂。
3、经常注意清理进出口水孔，防止堵塞，防止滤网损坏。
4、搬运安装要小心防止砸裂电机机壳、泵壳，防止损坏电缆线（电源线）。
5、长期停用的电泵重新使用，应在正式安装前通电试转，如不能起动，一般系转轴因长期不用，旋转部位因锈蚀而卡住，必须检修排除后，方可重新安装使用。
Q、QD多级干式潜水泵安全事项
1、禁止湿手赤足推闸刀、拔揿钮、接电缆或将接头置于有水的地方。
2、从电泵接地标志处引一导线接地、接地要可靠。
3、电泵安装后在其附近设置“防止触电”的警示牌。电泵运转时严禁任何人在附近水域游泳、洗涤或放牲畜下水等。
4、电泵无论发生任何故障都必须先切断电源，然后检查，以免竟外事故发生。
5、定期用500伏兆欧表检查电机绕组，对地绝缘电阻应不低于50兆欧，否则应停用修理。
Q、QD多级干式潜水泵安装使用及注意事项
1、潜水电泵必须按实际需要在推荐的扬程范围内选用，以防过载运行而损坏电机。选用电泵扬程应考虑管路及弯头损失，一般每10米水平管道损失1米扬程，每一弯头损失1米扬程。
2、使用前，先检查电缆线及插头是否完好无损，各处螺栓有无松动，有无油浸出泵壳。电机相线间及接地线与相线间绝缘电阻值应大于50兆欧，还必须安装漏电断路器等保安设施。每台电泵都附有接地标记，应进行可靠接地。
3、在河塘安装电泵时，最好垂直放置在竹篓或其他网篮内，以防水草等杂物进入、堵塞叶轮。可用三角架或借助船、桥、码头等吊放。切不可直接置于河底，否则电机会逐渐陷入泥中造成散热不良、温升过高而烧坏电机。
4、电泵潜水浓度以动水位以下0.5-5米为宜。深度太浅容易因水位下降而出水不良甚至干运转烧坏电机。
5、使用电泵必须具备适当的电源容量。如电源距使用电泵的地点较远，加配电缆线的规格应按距离远近适当回粗，接头请用防水绝缘胶带密封包扎，确保绝缘并架空。必要时请专业电工测量电泵运行电压是否在额定电压的±10%范围内，以免因电缆线过长，电压下降过大，致使电泵欠压运行，烧坏电机。
6、如发现有破损的零件，应及时更换，切勿使泵带“病”工作。
7、电泵应单独使用适当的保护开关，当开关频繁跳闸后，切不可强行启动，应检查电泵是否发生故障，否则易烧坏启动器内的脱扣线圈。所配起动器整定电流的庙宇旋扭不得随意转动，以免失去保护作用。
8、电泵“开”、“停”不应过于频繁，否则容易出现故障，缩短电泵寿命。
9、电泵启动后，若出水或不出水，则说明可能是叶轮反转，必须切断电源，将三相线中任意两相对调后重新启用。在工作过程中，若出现不出水现象，则说明可能叶轮堵转或卡滞，必须立即切断电源，清理堵塞物后再使用，否则会烧毁电机。
10、电泵放入或吊出水面，必须用钢丝绳吊住电泵吊环或提手上下，切不可乱拉电缆线。电泵运转时电缆线最好架空，以免地面上有重物经过时压破，发生意外事故。
11、使用软管时还应对电泵进行固定，防止启动时电泵转动发生故障。
12、电泵在使用过程中必须专人看管。防止缺相，水位下降导致干运转等现象发生。当出现水量突然减少、声音异常、激烈抖动等情况时，应立即切断电源，待查明原因排队故障后方可继续使用。
13、单相电泵电路中装有热保护器，它具有温度和电流的双重保护特性，电泵在异常情况下（如过载、堵转、短路），电机温升超限，热保护器自动切断电源，泵停止工作。此时应查明情况并排除原因，待电机温升下降后，方可重新开机作业。
