QX、QDX 潜水电泵

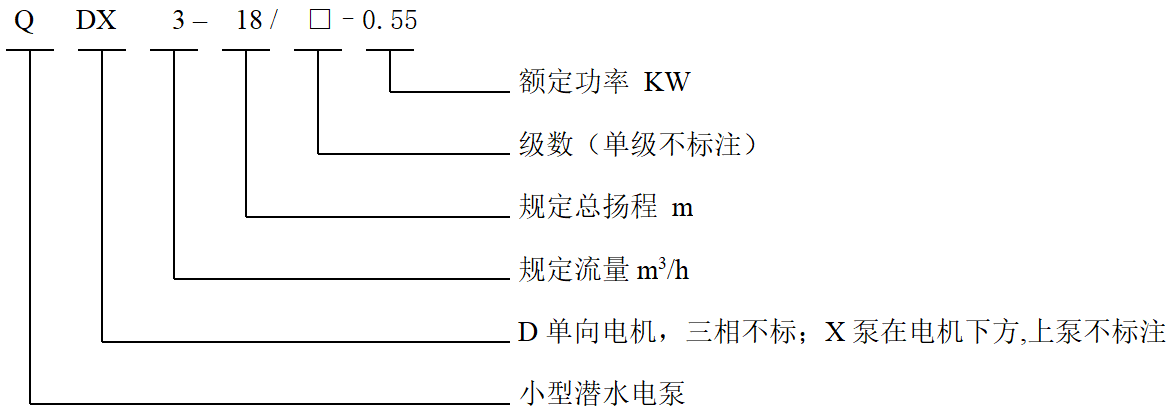

QDX 潜水电泵型号及性能参数表

QX潜水电泵型号及性能参数表

注：上表中各型号电泵使用电源频率为50HZ，电机额定转速为2860r/min。

QX、QDX 潜水电泵维护保养

1、电泵如长期停止使用，应在清水中运转几分钟，并清理干净，拆去管子、接头，放尽泵内积水，放在通风干燥处妥善保存。

2、每运转2000小时左右须拆开轴承室，更换润滑油脂。

3、经常注意清理进出口水孔，防止堵塞，防止滤网损坏。

4、搬运安装要小心防止砸裂电机机壳、泵壳，防止损坏电缆线（电源线）。

5、长期停用的电泵重新使用，应在正式安装前通电试转，如不能起动，一般系转轴因长期不用，旋转部位因锈蚀而卡住，必须检修排除后，方可重新安装使用。

QX、QDX 潜水电泵安全事项

1、禁止湿手赤足推闸刀、拔揿钮、接电缆或将接头置于有水的地方。

2、从电泵接地标志处引一导线接地、接地要可靠。

3、电泵安装后在其附近设置“防止触电”的警示牌。电泵运转时严禁任何人在附近水域游泳、洗涤或放牲畜下水等。

4、电泵无论发生任何故障都必须先切断电源，然后检查，以免竟外事故发生。

5、定期用500伏兆欧表检查电机绕组，对地绝缘电阻应不低于50兆欧，否则应停用修理。

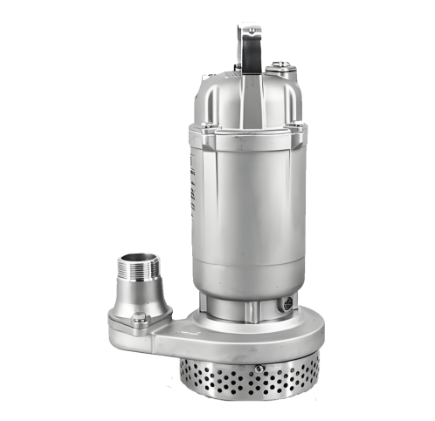

QX、QDX 潜水电泵由电机、泵体、机械密封（动密封、静密封）等部件组成，采用优质材料精制而成。具有结构科学、小巧轻便、用途广泛等特点，是先进的排灌设备。

电泵泵体上贴有警告标志，为了您和他人的安全，请保持此标志完整清晰，不要随意撕落、涂沫或涂改。

另外，因产品不断开发，本公司保留技术更改权。未列入本说明书内的产品，其技术参数请参见铭牌数据，在下一版本说明书中将作出调整。

感谢您选购本公司产品，务请依照说明书，正确操作与使用。

QX、QDX 潜水电泵系列安装使用及注意事项

1、潜水电泵必须按实际需要在推荐的扬程范围内选用，以防过载运行而损坏电机。选用电泵扬程应考虑管路及弯头损失，一般每10米水平管道损失1米扬程，每一弯头损失1米扬程。

2、使用前，先检查电缆线及插头是否完好无损，各处螺栓有无松动，有无油浸出泵壳。电机相线间及接地线与相线间绝缘电阻值应大于50兆欧，还必须安装漏电断路器等保安设施。每台电泵都附有接地标记，应进行可靠接地。

3、在河塘安装电泵时，最好垂直放置在竹篓或其他网篮内，以防水草等杂物进入、堵塞叶轮。可用三角架或借助船、桥、码头等吊放。切不可直接置于河底，否则电机会逐渐陷入泥中造成散热不良、温升过高而烧坏电机。

4、电泵潜水浓度以动水位以下0.5-5米为宜。深度太浅容易因水位下降而出水不良甚至干运转烧坏电机。

5、使用电泵必须具备适当的电源容量。如电源距使用电泵的地点较远，加配电缆线的规格应按距离远近适当回粗，接头请用防水绝缘胶带密封包扎，确保绝缘并架空。必要时请专业电工测量电泵运行电压是否在额定电压的±10%范围内，以免因电缆线过长，电压下降过大，致使电泵欠压运行，烧坏电机。

6、如发现有破损的零件，应及时更换，切勿使泵带“病”工作。

7、电泵应单独使用适当的保护开关，当开关频繁跳闸后，切不可强行启动，应检查电泵是否发生故障，否则易烧坏启动器内的脱扣线圈。所配起动器整定电流的庙宇旋扭不得随意转动，以免失去保护作用。

8、电泵“开”、“停”不应过于频繁，否则容易出现故障，缩短电泵寿命。

9、电泵启动后，若出水或不出水，则说明可能是叶轮反转，必须切断电源，将三相线中任意两相对调后重新启用。在工作过程中，若出现不出水现象，则说明可能叶轮堵转或卡滞，必须立即切断电源，清理堵塞物后再使用，否则会烧毁电机。

10、电泵放入或吊出水面，必须用钢丝绳吊住电泵吊环或提手上下，切不可乱拉电缆线。电泵运转时电缆线最好架空，以免地面上有重物经过时压破，发生意外事故。

11、使用软管时还应对电泵进行固定，防止启动时电泵转动发生故障。

12、电泵在使用过程中必须专人看管。防止缺相，水位下降导致干运转等现象发生。当出现水量突然减少、声音异常、激烈抖动等情况时，应立即切断电源，待查明原因排队故障后方可继续使用。

13、单相电泵电路中装有热保护器，它具有温度和电流的双重保护特性，电泵在异常情况下（如过载、堵转、短路），电机温升超限，热保护器自动切断电源，泵停止工作。此时应查明情况并排除原因，待电机温升下降后，方可重新开机作业。
