自耦降压启动控制柜

  • 品牌:壹泵阀
  • 型号:B、DB
  • 压力/扬程:控制台数:1~4台
  • 工作温度:-5℃~40℃
  • 连接方式:挂壁式、落地式
  • 产品名称:自耦降压启动控制柜
  • 通径/流量:功率11KW~160KW
  • 材质:铁柜、不锈钢柜
  • 驱动方式:自耦降压
  • 适用范围:适用于农业生产、市政工程、高层建筑的给排水、消防、增压泵的自动控制及空调冷热水循环泵控制等多种场合。
  • 产品概述
  • 性能参数
  • 尺寸重量

自耦降压启动水泵控制柜

自耦降压启动控制柜概述

自耦降压启动控制柜是水泵控制柜的一种类型,也称水泵自动控制箱,该系列产品是国内早期新颖的给排水自动控制装置,主要分直接启动(0.75kW~15kW)、Y-△降压启动(15kW~132kW)、自耦减压启动(15kW~200kW)和软启动等四大类。根据不同的需要,设置了液位控制型、压力控制型、温度控制型、时间控制型、空调联控型、潜污泵专用型及消防控制型等七大控制类型,并具有主回路短路、缺相、过载、过流及专用泵的泵体泄漏、定子绕组的超温等保护功能。另外,各型又分单控型,多泵主用、备用互控型,主、备互控型产品都具备故障时主用泵自动切除,备用泵自动投入无水停机、自动交换轮换、超水位停机报警等功能。上海美言壹泵阀生产的各类水泵控制柜广泛应用于农业生产、市政工程、高层建筑的给排水、消防、喷淋、增压泵的自动控制及空调冷热水循环泵控制锅炉补水等多种场合,也适合其它交流电机的控制及起动,是各类水泵理想的配套产品。

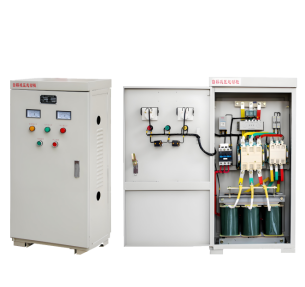

                      自耦降压启动控制柜产品图

自耦降压启动控制柜工作条件

a.周围最高空气温度不超过40℃,最低温度不低于-5℃。

b.周围空气温度24h的平均温度不超过35℃。

c。安装地点海拔高度不超过2000m。

d,空气月平均最大湿度不大于90%(平均气温在25℃时)。

e.周围空气中无爆炸危险的介质且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。

f,工作电压在380士10%。

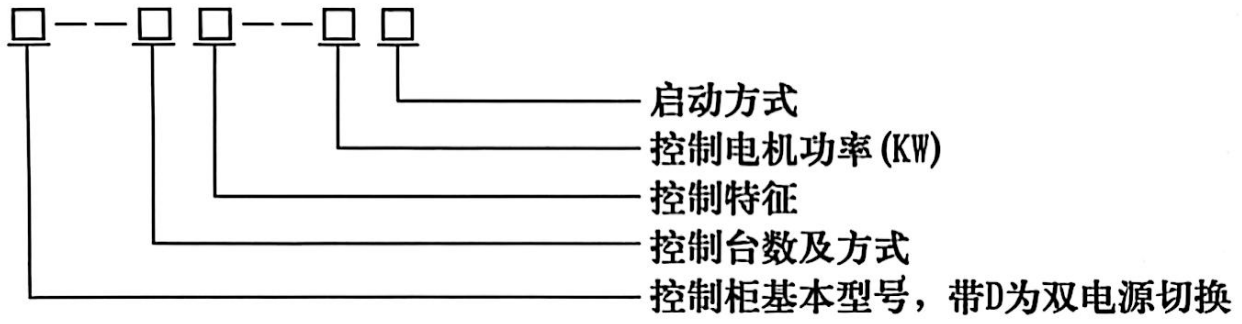

自耦降压启动控制柜型号意义

1、启动方式

QJBZ
直接启动Y一△启动自耦降压启动软启动

2、控制台数及方式

1234
单控一控二一控三一控四

3、控制特征

LPTSCXBSKD
液位控制压力控制温度控制时间控制空调水泵控制消防、喷淋控制潜水泵专用控制带双电源控制

自耦降压启动控制柜控制类型功能及特点说明

L型:液位控制。采用出厂时附带的高性能Key浮环开关,可实现按液位高低的变化自动控制给水、排主要用于有水箱的场合。水。

P型:压力控制。以外接电接点压力表或压力开关等作传感信号,可根据检测到的管网压力变化自动开泵、停泵。本箱也同时适用于按钮遥控方式。主要用于生活给水及消防稳压系统。

T型:温度控制。以温度传感器等作检测元件,配用温度控制器,根据设定的温度范围开泵、关泵。主要用于恒温、热交换系统等。

S型:时间控制。本型采用微机时钟控制器,用户可根据定时需要控制水泵的开启和关闭。主要用于各种有规律的间歇式供水场合。

C型:空调专用控制。本型是专为空调水泵设计的配套产品,水泵开启由控制中心操作,实现空调水泵与空调机组的联动,水泵运行时输出一个供制冷机组开机的控制接点,实现必须先开水泵后开机组的控制程序,确保空调系统安全运行。

X型:消防专用控制。本型按国家消防规范设计。消防、喷淋泵的启动可由机箱面板手动,②消火栓按钮启动,③压力开关启动,④消防中心DC24V启动。并有输给消防中心的各泵开停状态问答信号。如用户需要双电源自动切换装置和消防泵定期巡检功能,请在订货时写明。

W型:潜污泵专用控制。本型是根据潜水泵的特殊工况设计的。采用浮球开关或电极等来实现高液位开泵,低液位停泵。并具有泵体泄漏保护和泵电机定子绕组过热保护。



自耦降压启动控制柜参数一览表

序 号功 率(kW)电 流(A)柜 体(H×L×D)
一控一一控二一控三一控四
111221200×500×3501400×600×4001700×700×4502000×1000×550
215301200×500×3501400×600×4001700×700×4502000×1000×550
318.5371200×500×3501400×600×4001700×700×4502000×1000×550
422441400×600×4001400×600×4001800×800×5002200×1200×600
530601400×600×4001400×600×4001800×800×5002200×1200×600
637741400×600×4001600×600×4002000×1000×5502200×1200×600
745901400×600×4001700×700×4502000×1000×5502200×1200×600
8551401600×600×4001700×700×4502000×1000×5502200×1200×600
9751501600×600×4001800×800×5002000×1000×5502200×1200×600
10901801700×700×4501800×800×5002200×1200×6002200×1200×600
111102201800×800×5002000×1000×5502200×1200×6002200×1500×600
121322601800×800×5002000×1000×5502200×1200×6002200×1500×600
131603201800×800×5002000×1000×5502200×1200×6002200×1500×600


启动方式一次方案一览表

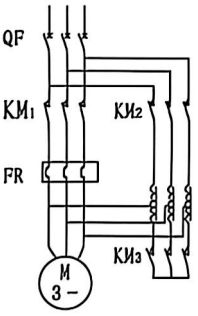

启动方式主电路简图适用条件及优点
自耦降压启动起动电流小,电机接法简单, 适用于15kW以上的电机。

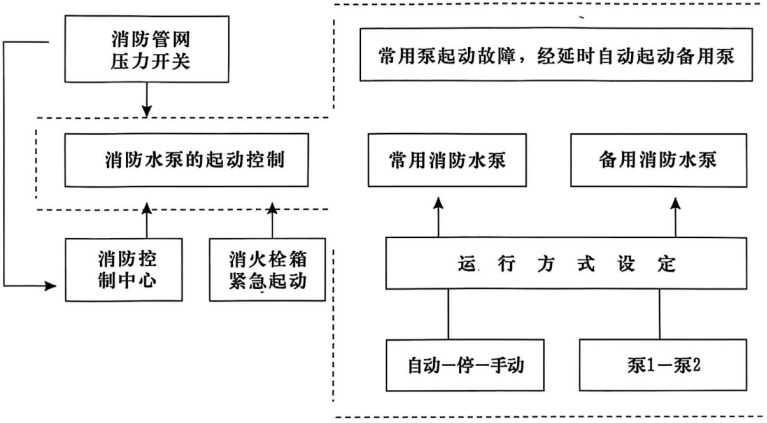

消防自动控制原理图

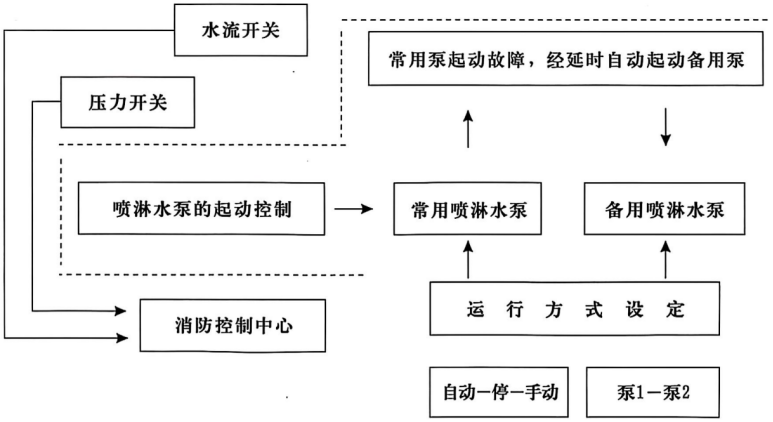

喷淋泵自动控制原理图

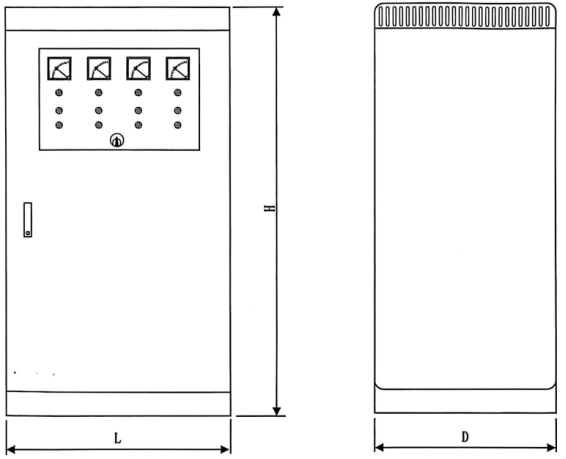

自耦降压启动控制柜外形尺寸图


自耦降压启动控制柜外形尺寸表

序 号功 率(kW)电 流(A)柜 体(H×L×D)
一控一一控二一控三一控四
111221200×500×3501400×600×4001700×700×4502000×1000×550
215301200×500×3501400×600×4001700×700×4502000×1000×550
318.5371200×500×3501400×600×4001700×700×4502000×1000×550
422441400×600×4001400×600×4001800×800×5002200×1200×600
530601400×600×4001400×600×4001800×800×5002200×1200×600
637741400×600×4001600×600×4002000×1000×5502200×1200×600
745901400×600×4001700×700×4502000×1000×5502200×1200×600
8551401600×600×4001700×700×4502000×1000×5502200×1200×600
9751501600×600×4001800×800×5002000×1000×5502200×1200×600
10901801700×700×4501800×800×5002200×1200×6002200×1200×600
111102201800×800×5002000×1000×5502200×1200×6002200×1500×600
121322601800×800×5002000×1000×5502200×1200×6002200×1500×600
131603201800×800×5002000×1000×5502200×1200×6002200×1500×600


自耦降压启动控制柜外部安装说明

磁性浮球开关控制

(1)液位控制:只需选用一只磁性浮球开关

a、给水工作状态(采用浮球常闭接点)将接浮球开关常闭接点的两根引线分别接在Y1、Y2位置,这样当水满时,浮球自然上升到白球位置常闭接点断开,水泵停止工作。当水位下降至起泵位置(图八黑球所示),浮球开关常闭接点接通,水泵开始工

作。b、排水工作状态(采用浮球常开接点)将浮球常开接点的两根引线接人Y1、Y2端子,当水位渐满,浮球自然升浮,当升至起泵位置(图九黑球所示),常开接点接通,水泵开始工作,水位也就逐渐下降,当降到停泵位置(图九白球所示),浮球常开接点断开,水泵停止工作。

(2)定液位备用泵自动切人

浮球开关应选用二只,即停泵、起泵共用一只浮球1SL,另一只浮球3SL控制备用泵。a、给水工作状态(采用浮球常闭接点)

先将控制器内Y1、Y3短接,再将起泵、停泵共用浮球1SL的两根引线接人Y1、Y2端子,备用泵浮球3SL的常闭接点接人Y1、Y4端子。当水位降到起泵位置(1SL黑球所示),主用泵开始工作,如果用水流量大于主用泵给水流量(或主用泵出现故障),水位继续下降,当降至备用泵起动位置(3SL浮球所示),备用泵投人工作即主、备泵同时工作。当水位上升到停泵位置(1SL白球所示),主、备泵停止工作。示意图见图十。b、排水工作(采用浮球常开接点)

先将Y1、Y3短接,再将起泵、停泵共用浮球1SL常开接点接人Y1、Y2端子,备用泵浮球3SL的常开接点接人Y1、Y4端子,这样随着水位的上升或下降,浮球开关位置的变化,将控制水泵的开启或停止或投人备用泵。示意图见图十一

2、水银浮球开关控制

(1)液位控制:选用两只浮球开关,分别控制水泵的开启和停止,停泵浮球1SL接Y1、Y2端子,起泵浮球2SL核Y1、Y3端子。

a、排水工作状态(采用常开浮球开关),图十二所示。

b、给水工作状态(采用常闭浮球开关),只须将图十二中浮球开关上下对换即停泵浮1SL在上方,起泵浮球2SL在下方即可。

(2)定液位备用泵自动投人:选用三只浮球开关,分别控制水泵的起动,停止或备用泵投人,1SL接Y1.

Y2,2SL按Y1、Y3,3SL按Y1、Y4。

a、给水工作状态(采用常闭浮球开关),图十三所示。

b、排水工作状态(采用常开浮球开关),只须将图十三中泵浮球1SL与备用泵浮球3SL上下对换,即:停泵浮球1SL在最下方,备用泵浮球3SL在最上方,起泵浮球2SL位在中间即可。

3、电极控制

采用液位控制器和电极探头可以对热水、腐蚀性较大液体的液位控制,探头是用不锈钢管子制成,故可对任何一种液体液位达到精确控制。示意图见图十四、十五、十六。
