Y/△（星三角）降压启动水泵控制柜概述

水泵控制柜也称水泵自动控制箱，该系列产品是国内早期新颖的给排水自动控制装置，主要分直接启动(0.75kW~15kW)、Y-△降压启动(15kW~132kW)、自耦减压启动(15kW~200kW)和软启动等四大类。根据不同的需要，设置了液位控制型、压力控制型、温度控制型、时间控制型、空调联控型、潜污泵专用型及消防控制型等七大控制类型，并具有主回路短路、缺相、过载、过流及专用泵的泵体泄漏、定子绕组的超温等保护功能。另外，各型又分单控型，多泵主用、备用互控型，主、备互控型产品都具备故障时主用泵自动切除，备用泵自动投入无水停机、自动交换轮换、超水位停机报警等功能。上海美言壹泵阀生产的各类水泵控制柜广泛应用于农业生产、市政工程、高层建筑的给排水、消防、喷淋、增压泵的自动控制及空调冷热水循环泵控制锅炉补水等多种场合，也适合其它交流电机的控制及起动，是各类水泵理想的配套产品。

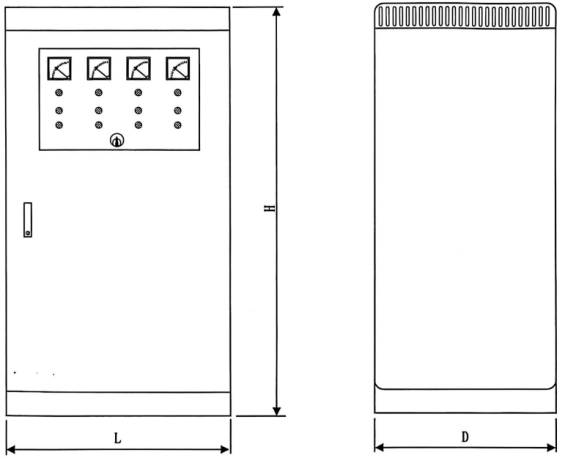

         Y-△降压启动水泵控制柜产品图

Y/△（星三角）降压启动水泵控制柜工作条件

a.周围最高空气温度不超过40℃，最低温度不低于-5℃。

b.周围空气温度24h的平均温度不超过35℃。

c。安装地点海拔高度不超过2000m。

d，空气月平均最大湿度不大于90%(平均气温在25℃时)。

e.周围空气中无爆炸危险的介质且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。

f，工作电压在380士10%。

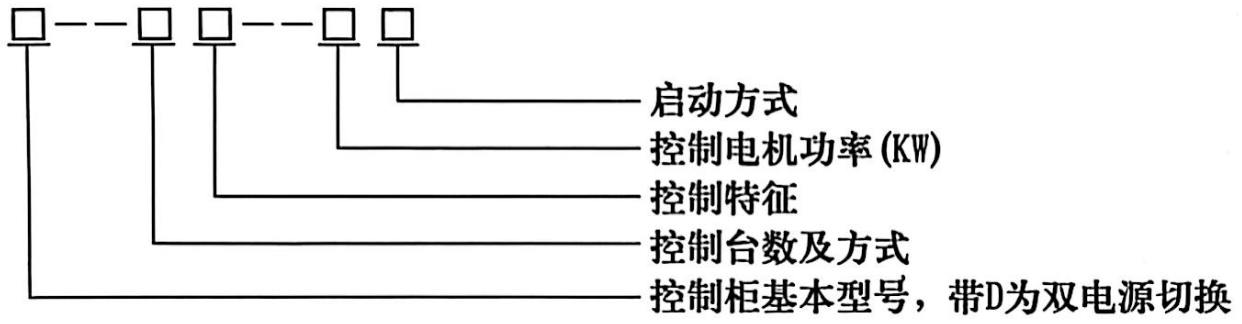

Y/△（星三角）降压启动水泵控制柜型号意义

1、启动方式

2、控制台数及方式

3、控制特征

Y/△（星三角）降压启动水泵控制柜控制类型功能及特点说明

L型:液位控制。采用出厂时附带的高性能Key浮环开关，可实现按液位高低的变化自动控制给水、排主要用于有水箱的场合。水。

P型:压力控制。以外接电接点压力表或压力开关等作传感信号，可根据检测到的管网压力变化自动开泵、停泵。本箱也同时适用于按钮遥控方式。主要用于生活给水及消防稳压系统。

T型:温度控制。以温度传感器等作检测元件，配用温度控制器，根据设定的温度范围开泵、关泵。主要用于恒温、热交换系统等。

S型:时间控制。本型采用微机时钟控制器，用户可根据定时需要控制水泵的开启和关闭。主要用于各种有规律的间歇式供水场合。

C型:空调专用控制。本型是专为空调水泵设计的配套产品，水泵开启由控制中心操作，实现空调水泵与空调机组的联动，水泵运行时输出一个供制冷机组开机的控制接点，实现必须先开水泵后开机组的控制程序，确保空调系统安全运行。

X型:消防专用控制。本型按国家消防规范设计。消防、喷淋泵的启动可由机箱面板手动，②消火栓按钮启动，③压力开关启动，④消防中心DC24V启动。并有输给消防中心的各泵开停状态问答信号。如用户需要双电源自动切换装置和消防泵定期巡检功能，请在订货时写明。

W型:潜污泵专用控制。本型是根据潜水泵的特殊工况设计的。采用浮球开关或电极等来实现高液位开泵，低液位停泵。并具有泵体泄漏保护和泵电机定子绕组过热保护。
