BQW矿用防爆潜水排污泵
- 品牌：壹泵阀
- 型号：BQW
- 压力/扬程：7~60米
- 工作温度：0℃～80℃
- 连接方式：套管、法兰
- 产品名称：BQW矿用防爆潜水排污泵
- 通径/流量：9~100吨/每小时
- 材质：铸铁
- 驱动方式：电动
- 适用范围：适用于含有甲烷或煤尘爆炸气体混合物地下水及含有悬浮煤粉的煤水，石化系统易爆环境中的污水及一般地下水。
- 产品概述
- 性能参数
- 尺寸重量
BQW矿用防爆潜水排污泵
BQW矿用防爆潜水排污泵概述
BQW矿用防爆潜水排污泵是上海美言壹泵阀通过充分的市场调研基础上自行研制开发的一种用传统干式隔爆三相异步电动机驱动的下吸式外装使用矿用隔爆型潜污水电泵。

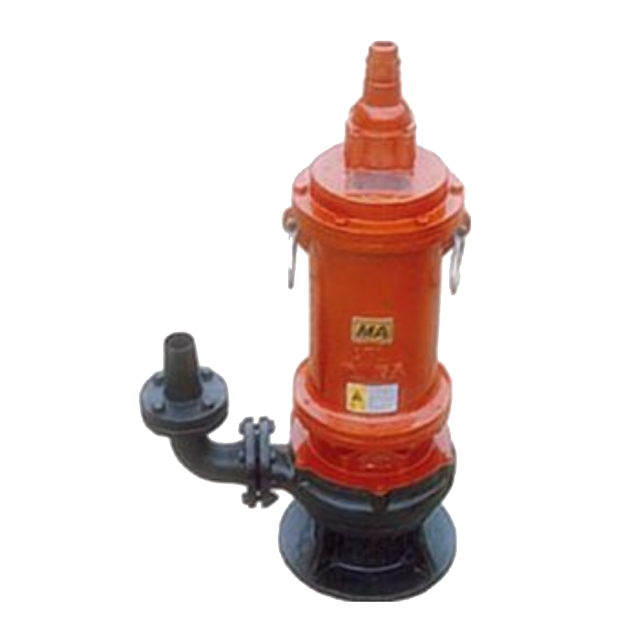

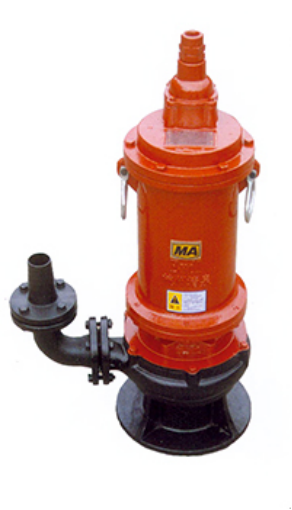

BQW矿用防爆潜水排污泵产品图
BQW矿用防爆潜水排污泵特点
按隔爆标准设计制造，在电机部分采用严格的隔爆措施，电动机机壳采用铸钢件，转子轴采用不锈钢材料，过流部件用球铁材料精制而成。机组能抽干工作面地表浅层水，也可以长期潜入水中工作。电泵结构紧凑、轻小易移、无需引水、双面密封、经久耐用、安全可靠、适应性强等优点。
BQW矿用防爆潜水排污泵用途
在采掘工作面、巷道、井底水窝、局部积水水坑、煤厂排水、工程排水等场合使用，是一种先进可靠的排水工具。适用于煤矿井下巷道及采掘工作面，其他工作介质中含有甲烷或煤尘爆炸性气体混合物的环境中排放地下水及含有悬浮煤粉的煤水。也适用于石化系统易爆环境。
BQW矿用防爆潜水排污泵使用条件
电泵在下列适用体积下能连续正常运行
1、 电源频率为50Hz，额定电压380V或660V（允许偏差±5%）的三相交流电。（用户订货时须标明电泵电压值）。
2、 电泵潜水中和潜水深度不超过5m。
3、 输送介质的温度不超过40℃。
4、 被抽送液体的PH值为6.5—10。
5、 污水中含有固体杂质的体积比一般不超过2%。
6、 海拔高度不得超过1000米。
BQW矿用防爆潜水排污泵输送介质
1、 含有甲烷或煤尘爆炸气体混合物地下水及含有悬浮煤粉的煤水。
2、 石化系统易爆环境中的污水及一般地下水。
BQW矿用防爆潜水排污泵电机使用
电机为全封闭、矿用隔爆型干式三相潜污水电泵用电动机
外壳防护形式：IP×8 绝缘等级：F级
标准电压（50HZ）：三相 380V或660V
外壳标志：隔爆标志“ExdI”及安全标志“MA”

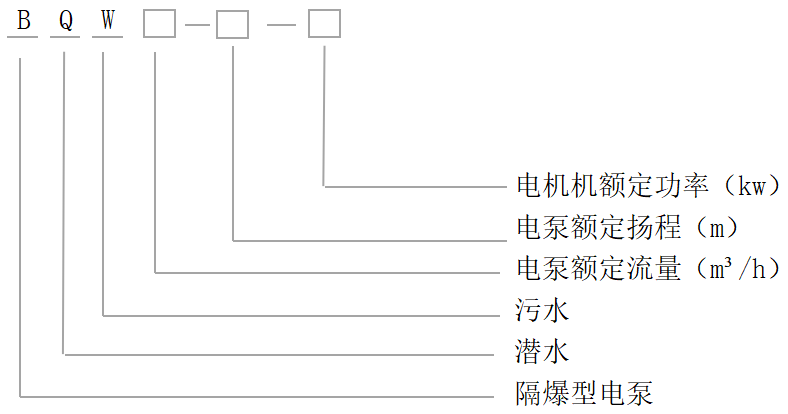

BQW矿用防爆潜水排污泵型号说明

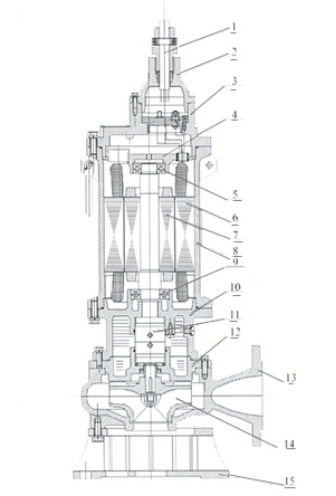

BQW矿用防爆潜水排污泵结构简图及零部件名称材质
| 序号 | 名称/Name | 材料/Material |
| 1 | 电缆/Cable | 矿用U型电缆 |
| 2 | 出线盒/Lead box | HT250铸铁 |
| 3 | 上盖/Top cover | HT250铸铁 |
| 4 | 上轴承支架/Upper bracket | HT250铸铁 |
| 5 | 上轴承/Upper bearing | |
| 6 | 定子/Stator | |
| 7 | 转子/Rotor | 3Cr13不锈钢 |
| 8 | 机座/Baseframe | 45#钢 |
| 9 | 下轴承/Lower bearing | |
| 10 | 下轴承支架/ Lower bracket | HT250铸铁 |
| 11 | 机械密封/Mechanical seal | 硬质合金 |
| 12 | 叶轮上盖/Impeller head | QT600-3球铁 |
| 13 | 蜗壳/Scroll-case | QT600-3球铁 |
| 14 | 叶轮/Impeller | QT600-3球铁 |
| 15 | 底座/Pedestal | HT250铸铁 |

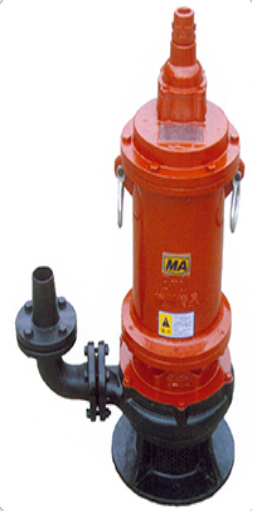

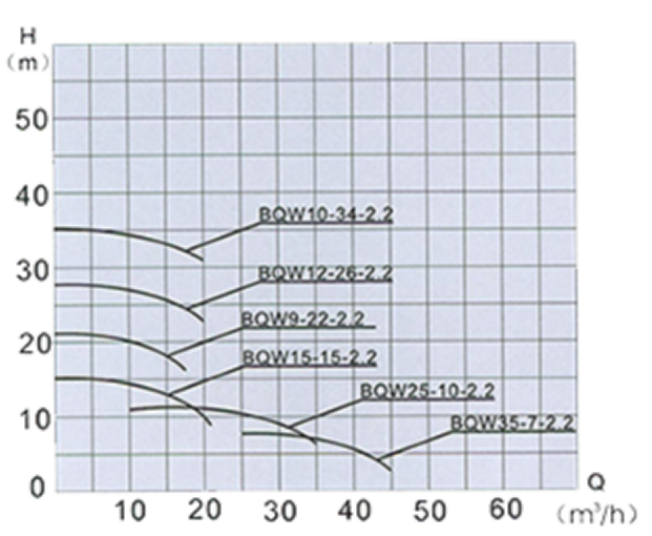

BQW矿用防爆潜水排污泵性能曲线及产品图
BQW25-10-2.2
BQW矿用防爆潜水排污泵性能参数
| 性能型号 | 流量m3/h | 扬程m | 功率kw | 出水口径 | 转速r/min | 电压v | 泵外径mm | 电流A | 电缆长度m | 重量㎏ | |
| mm | inch | ||||||||||
| BQW10-34-2.2 | 10 | 34 | 2.2 | 40 | 1.5″ | 2860 | 380/660 | 250 | 5.7/3.3 | 5 | 67 |
| BQW12-26-2.2 | 12 | 26 | 2.2 | 40 | 1.5″ | 2860 | 380/660 | 250 | 5.7/3.3 | 5 | 67 |
| BQW9-22-2.2 | 9 | 22 | 2.2 | 50 | 2.0″ | 2860 | 380/660 | 270 | 5.7/3.3 | 5 | 68 |
| BQW15-15-2.2 | 15 | 15 | 2.2 | 50 | 2.0″ | 2860 | 380/660 | 270 | 5.7/3.3 | 5 | 65 |
| BQW25-10-2.2 | 25 | 10 | 2.2 | 65 | 2.5″ | 2860 | 380/660 | 270 | 5.7/3.3 | 5 | 67 |
| BQW35-7-2.2 | 35 | 7 | 2.2 | 65 | 2.5″ | 2860 | 380/660 | 270 | 5.7/3.3 | 5 | 70 |

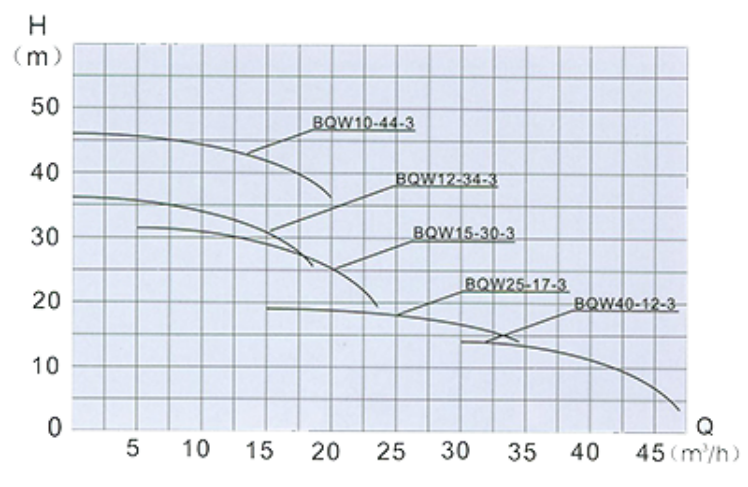

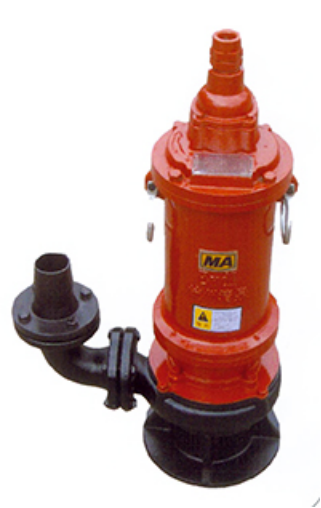

BQW矿用防爆潜水排污泵性能曲线及产品图
BWQ25—17—3
BQW矿用防爆潜水排污泵性能参数
| 性能型号 | 流量m3/h | 扬程m | 功率kw | 出水口径 | 转速r/min | 电压v | 泵外径mm | 电流A | 电缆长度m | 重量㎏ | |
| mm | inch | ||||||||||
| BQW10-44-3 | 10 | 44 | 3 | 40 | 1.5″ | 2860 | 380/660 | 270 | 7.4/4.4 | 5 | 73 |
| BQW12-34-3 | 12 | 34 | 3 | 40 | 1.5″ | 2860 | 380/660 | 270 | 7.4/4.4 | 5 | 72 |
| BQW15-22-3 | 15 | 22 | 3 | 50 | 2.0″ | 2860 | 380/660 | 270 | 7.4/4.4 | 5 | 73 |
| BQW15-30-3 | 15 | 30 | 3 | 40 | 1.5″ | 2860 | 380/660 | 270 | 7.4/4.4 | 5 | 72 |
| BQW25-17-3 | 25 | 17 | 3 | 65 | 2.5″ | 2860 | 380/660 | 305 | 7.4/4.4 | 5 | 70 |
| BQW40-12-3 | 40 | 12 | 3 | 65 | 2.5″ | 2860 | 380/660 | 305 | 7.4/4.4 | 5 | 70 |

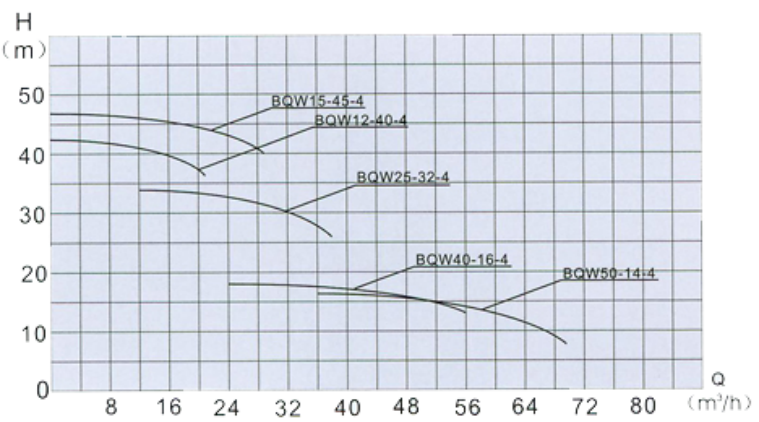

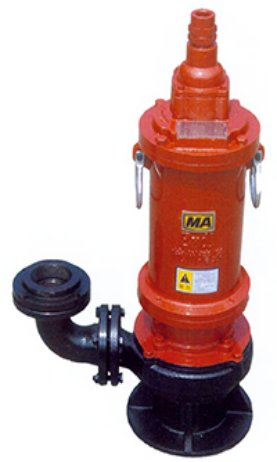

BQW矿用防爆潜水排污泵性能曲线及产品图
BWQ25—32—4
BQW矿用防爆潜水排污泵性能参数表
| 性能型号 | 流量m3/h | 扬程m | 功率kw | 出水口径 | 转速r/min | 电压v | 泵外径mm | 电流A | 电缆长度m | 重量㎏ | |
| mm | inch | ||||||||||
| BQW12-40-4 | 12 | 40 | 4 | 40 | 1.5″ | 2860 | 380/660 | 280 | 9.8/5.6 | 5 | 76 |
| BQW15-32-4 | 15 | 32 | 4 | 50 | 2″ | 2860 | 380/660 | 270 | 9.8/5.6 | 5 | 77 |
| BQW15-45-4 | 15 | 45 | 4 | 40 | 1.5″ | 2860 | 380/660 | 270 | 9.8/5.6 | 5 | 77 |
| BQW25-32-4 | 25 | 32 | 4 | 50 | 2.0″ | 2860 | 380/660 | 305 | 9.8/5.6 | 5 | 77 |
| BQW40-16-4 | 40 | 16 | 4 | 65 | 2.5″ | 2860 | 380/660 | 305 | 9.8/5.6 | 5 | 79 |
| BQW50-14-4 | 50 | 14 | 4 | 65 | 2.5″ | 2860 | 380/660 | 305 | 9.8/5.6 | 5 | 79 |

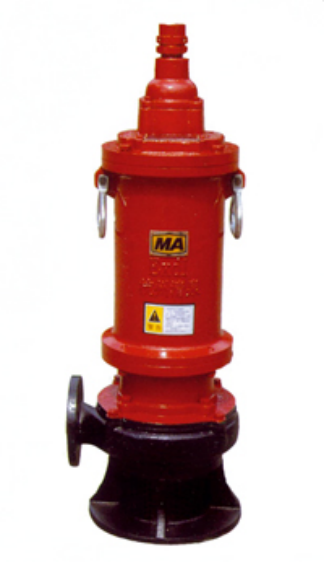

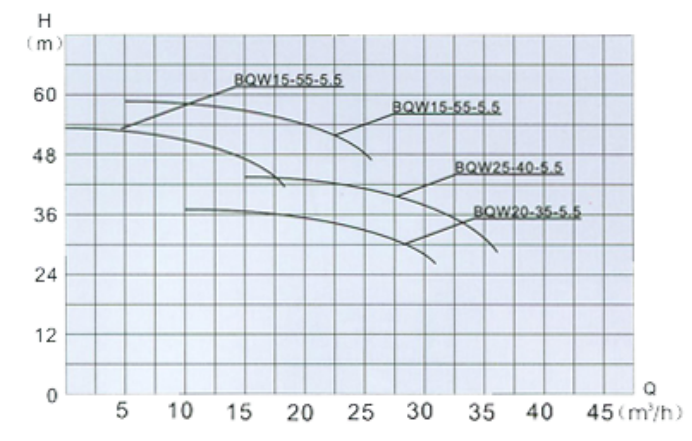

BQW矿用防爆潜水排污泵性能曲线及产品图
BWQ25—40—5.5
BQW矿用防爆潜水排污泵性能参数表
| 性能型号 | 流量m3/h | 扬程m | 功率kw | 出水口径 | 转速r/min | 电压v | 泵外径mm | 电流A | 电缆长度m | 重量㎏ | |
| mm | inch | ||||||||||
| BQW12-50-5.5 | 12 | 50 | 5.5 | 40 | 1.5″ | 2860 | 380/660 | 315 | 13.1/7.6 | 5 | 86 |
| BQW15-55-5.5 | 15 | 55 | 5.5 | 40 | 1.5″ | 2860 | 380/660 | 315 | 13.1/7.6 | 5 | 85 |
| BQW20-35-5.5 | 20 | 35 | 5.5 | 50 | 2.0″ | 2860 | 380/660 | 315 | 13.1/7.6 | 5 | 86 |
| BQW25-40-5.5 | 25 | 40 | 5.5 | 50 | 2.0″ | 2860 | 380/660 | 315 | 13.1/7.6 | 5 | 85 |
| BQW30-36-5.5 | 30 | 36 | 5.5 | 50 | 2.5″ | 2860 | 380/660 | 315 | 13.1/7.6 | 5 | 85 |

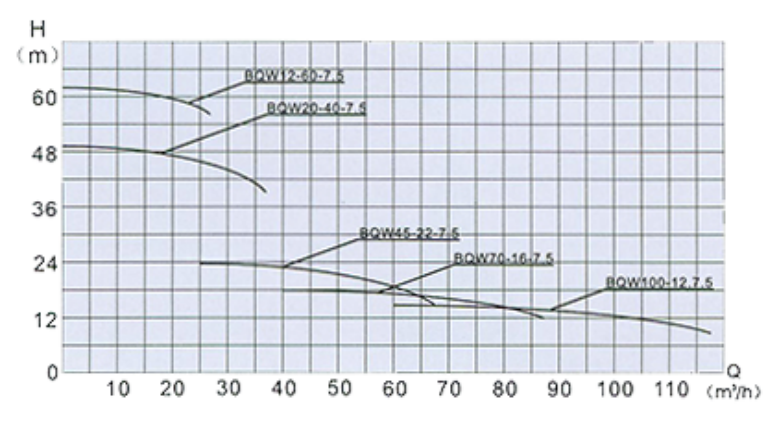

BQW矿用防爆潜水排污泵性能曲线及产品图
BWQ20—40—7.5
BQW矿用防爆潜水排污泵性能参数表
| 性能型号 | 流量m3/h | 扬程m | 功率kw | 出水口径 | 转速r/min | 电压v | 泵外径mm | 电流A | 电缆长度m | 重量㎏ | |
| mm | inch | ||||||||||
| BQW12-60-7.5 | 12 | 60 | 7.5 | 40 | 1.5″ | 2860 | 380/660 | 325 | 16/9.4 | 5 | 125 |
| BQW12-40-7.5 | 20 | 40 | 7.5 | 40 | 1.5″ | 2860 | 380/660 | 325 | 16/9.4 | 5 | 130 |
| BQW45-22-7.5 | 45 | 22 | 7.5 | 80 | 3.5″ | 2860 | 380/660 | 525 | 16/9.4 | 5 | 138 |
| BQW70-16-7.5 | 70 | 16 | 7.5 | 80 | 3.5″ | 2860 | 380/660 | 525 | 16/9.4 | 5 | 138 |
| BQW100-12-7.5 | 100 | 12 | 7.5 | 80 | 3.5″ | 2860 | 380/660 | 525 | 16/9.4 | 5 | 138 |

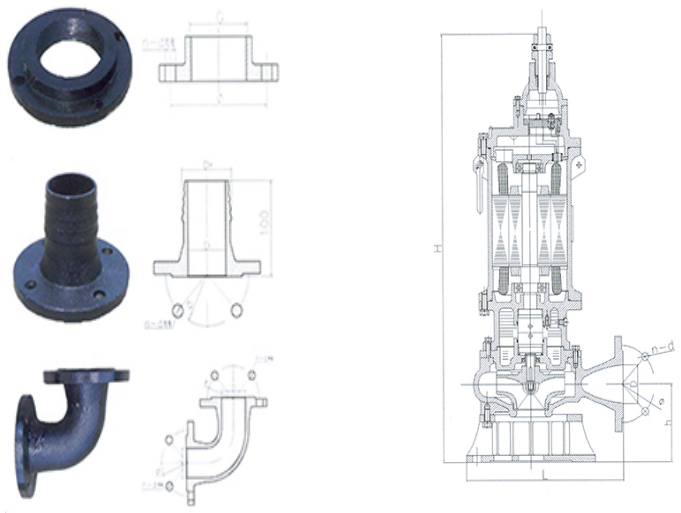

BQW矿用防爆潜水排污泵法兰及接口尺寸图 安装尺寸图
BQW矿用防爆潜水排污泵安装尺寸参数表
| 尺寸型号 | Hmm | Lmm | hmm | Dmm | n—dmm | Φmm | Dr | Ginch |
| BQW10-34-2.2 | 680 | 270 | 145 | Φ40 | 4-Φ14 | Φ40 | 50 | 1.5″ |
| BQW12-26-2.2 | 680 | 250 | 135 | Φ40 | 4-Φ14 | Φ40 | 50 | 1.5″ |
| BQW9-22-2.2 | 710 | 250 | 135 | Φ50 | 4-Φ14 | Φ50 | 65 | 2.0″ |
| BQW15-15-2.2 | 710 | 270 | 145 | Φ50 | 4-Φ14 | Φ50 | 65 | 2.0″ |
| BQW25-10-2.2 | 710 | 270 | 145 | Φ65 | 4-Φ14 | Φ65 | 75 | 2.5″ |
| BQW35-7-2.2 | 710 | 270 | 145 | Φ65 | 4-Φ14 | Φ65 | 75 | 2.5″ |
BQW矿用防爆潜水排污泵法兰及接口尺寸图 安装尺寸图
BQW矿用防爆潜水排污泵安装尺寸参数表
| 尺寸型号 | Hmm | Lmm | hmm | Dmm | n—dmm | Φmm | Dr | Ginch |
| BQW10-44-3 | 705 | 270 | 140 | Φ40 | 4-Φ14 | Φ40 | 50 | 1.5″ |
| BQW12-34-3 | 705 | 270 | 140 | Φ40 | 4-Φ14 | Φ40 | 50 | 1.5″ |
| BQW15-22-3 | 705 | 270 | 140 | Φ50 | 4-Φ14 | Φ50 | 65 | 2.0″ |
| BQW15-30-3 | 705 | 270 | 140 | Φ40 | 4-Φ14 | Φ40 | 50 | 1.5″ |
| BQW25-17-3 | 720 | 305 | 140 | Φ65 | 4-Φ14 | Φ65 | 75 | 2.5″ |
| BQW40-12-3 | 720 | 305 | 140 | Φ65 | 4-Φ14 | Φ65 | 75 | 2.5″ |
BQW矿用防爆潜水排污泵法兰及接口尺寸图 安装尺寸图
BQW矿用防爆潜水排污泵安装尺寸参数表
| 尺寸型号 | Hmm | Lmm | hmm | Dmm | n—dmm | Φmm | Dr | Ginch |
| BQW12-40-4 | 725 | 280 | 135 | Φ40 | 4-Φ14 | Φ40 | 50 | 1.5″ |
| BQW15-32-4 | 740 | 270 | 140 | Φ50 | 4-Φ14 | Φ50 | 65 | 2″ |
| BQW15-45-4 | 740 | 270 | 140 | Φ40 | 4-Φ14 | Φ40 | 50 | 1.5″ |
| BQW25-32-4 | 740 | 305 | 140 | Φ50 | 4-Φ14 | Φ50 | 65 | 2″ |
| BQW40-16-4 | 780 | 305 | 160 | Φ65 | 4-Φ14 | Φ65 | 75 | 2.5″ |
| BQW50-14-4 | 780 | 305 | 160 | Φ65 | 4-Φ14 | Φ65 | 75 | 2.5″ |
BQW矿用防爆潜水排污泵法兰及接口尺寸图 安装尺寸图
BQW矿用防爆潜水排污泵安装尺寸参数表
| 尺寸型号 | Hmm | Lmm | hmm | Dmm | n—dmm | Φmm | Dr | Ginch |
| BQW12-50-5.5 | 755 | 315 | 145 | Φ40 | 4-Φ14 | Φ40 | 50 | 1.5″ |
| BQW15-55-5.5 | 765 | 315 | 150 | Φ40 | 4-Φ14 | Φ40 | 50 | 1.5″ |
| BQW20-35-5.5 | 780 | 315 | 180 | Φ50 | 4-Φ14 | Φ50 | 65 | 2″ |
| BQW25-40-5.5 | 755 | 315 | 145 | Φ50 | 4-Φ14 | Φ50 | 65 | 2″ |
| BQW30-36-5.5 | 755 | 315 | 145 | Φ50 | 4-Φ14 | Φ50 | 65 | 2″ |
BQW矿用防爆潜水排污泵法兰及接口尺寸图 安装尺寸图
BQW矿用防爆潜水排污泵安装尺寸参数表
| 尺寸型号 | Hmm | Lmm | hmm | Dmm | n—dmm | Φmm | Dr | Ginch |
| BQW12-60-7.5 | 920 | 325 | 145 | Φ40 | 4-Φ14 | Φ40 | 50 | 1.5″ |
| BQW12-40-7.5 | 940 | 325 | 145 | Φ40 | 4-Φ14 | Φ40 | 50 | 1.5″ |
| BQW45-22-7.5 | 1010 | 525 | 210 | Φ80 | 4-Φ14 | Φ80 | 100 | 3.5″ |
| BQW70-16-7.5 | 1010 | 525 | 210 | Φ80 | 4-Φ14 | Φ80 | 100 | 3.5″ |
| BQW100-12-7.5 | 1010 | 525 | 210 | Φ80 | 4-Φ14 | Φ80 | 100 | 3.5″ |
