WQ带耦合潜水排污泵

品牌：壹泵阀
型号：WQ
压力/扬程：7-30m
工作温度：小于等于80
连接方式：法兰，带耦合

产品名称：WQ带耦合潜水排污泵
通径/流量：7-950立方/每小时
材质：铸铁
驱动方式：电动
适用范围：水、污水

产品概述
性能参数
尺寸重量

WQ带耦合潜水排污泵

WQ带耦合潜水排污泵产品图

WQ带耦合潜水排污泵，简称：WQ潜水泵。是上海美言壹泵阀有限公司借鉴八十年代引进联邦德国ABS制泵公司先进技术的基础上，由我单位科研人员的共同努力，同时广泛征求国内水泵专家的意见，经多次改良而研制成功的，经测试各项性能指标均达到国外同类产品先进水平。本产品具有高效节能，结构独特等功能。产品投放市场后以其独特的功效，可靠的质量受到广大用户的欢迎和好评。

WQ带耦合潜水排污泵产品特点

1、采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

2、机械密封采用新型硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行8000小时以上。

3、整体结构紧凑、体积小、噪声小、节能效果显著、检修方便、无需建泵房、潜入水中即可工作，大大减少工程造价。

4、该泵密封油室内设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，对水泵电机绝对保护。

5、可根据用户需要配备全自动安全保护控制柜，对泵的漏水，漏电，过载及超温等进行绝对保护，提高了产品的安全性与可靠性。

6、浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

7、可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来极大方便，人可不必为此而进入污水坑。

8、能够在全扬程范围内使用，而保证电机不会过载。

9、有两种不同的安装方式，固定式自动耦合安装系统，移动式自由安装系统。

WQ带耦合潜水排污泵产品用途

1、工厂、商业严重污染废水的排放。

2、城市污水处理厂排水系统。

3、住宅区的污水排水站。

4、人防系统排水站，自来水厂的给水装置。

5、医院、宾馆的污水排放。

6、市政工程、建筑工地。

7、勘探。矿山配套附机。

8、农村、沼气池、农田灌溉。

WQ带耦合潜水排使用条件

1、介质温度不超过60℃，介质重度为1~1.3kg/dm³，PH值在5~9范围内。

2、无内自流循环冷却系统的泵，电机部分露出液面不超过1/2.

3、本泵主要零件材料为铸铁，所以不能应用于抽送高度腐蚀液体。

WQ带耦合潜水排污泵技术性能参数表

序号	泵型号	排出口径（mm）	流量（m3/h）	扬程（m）	转速（r/min）	功率(KW)	效率（%）	重量(Kg)	水泵电器控制柜	自动耦合器
1	40WQ12-15-1.5	40	12	15	2900	1.5	48	55	QZD-1.5	GAK-50
2	50WQ20-7-0.75	50	20	7	1450	0.75	62	50	QZD-0.75
3	50WQ10-10-0.75	50	10	10	2900	0.75	54	45	QZD-0.75
4	50WQ15-15-1.5	50	15	15	2900	1.5	51	55	QZD-1.5
5	50WQ15-20-2.2	50	15	20	2900	2.2	51	60	QZD-2.2
6	50WQ17-25-3	50	17	25	2900	3	53	70	QZD-3
7	50WQ25-32-5.5	50	25	32	2900	5.5	49	105	QZD-5.5
8	65WQ25-15-2.2	65	25	15	2900	2.2	52	65	QZD-2.2	GAK-65
9	65WQ37-13-3	65	37	13	2900	3	60	80	QZD-3
10	65WQ25-28-4	65	25	28	2900	4	58	90	QZD-4
11	80WQ40-7-2.2	80	40	7	2900	2.2	50	70	QZD-2.2	GAK-80
12	80WQ29-8-2.2	80	29	8	2900	2.2	45	70	QZD-2.2
13	80WQ43-13-3	80	43	13	2900	3	65	80	QZD-3
14	80WQ40-15-4	80	40	15	2900	4	57	90	QZD-4
15	80WQ50-25-7.5	80	50	25	2900	7.5	56	140	QZD-7.5
16	100WQ80-9-4	100	80	9	1450	4	62	130	QZD-4	GAK-100
17	100WQ110-10-5.5	100	110	10	1450	5.5	67	150	QZD-5.5
18	100WQ65-15-5.5	100	65	15	1450	5.5	59	150	QZD-5.5
19	100WQ100-15-7.5	100	100	15	1450	7.5	70	165	QZD-7.5
20	100WQ80-20-7.5	100	80	20	1450	7.5	71	170	QZD-7.5
21	100WQ100-22-15	100	100	22	1450	15	61	280	JJ1-15
22	150WQ145-9-7.5	150	145	9	1450	7.5	63	180	QZD-7.5	GAK-150
23	150WQ200-10-15	150	200	10	1450	15	64	300	JJ1-15
24	150WQ160-15-15	150	160	15	1450	15	67	300	JJ1-15
25	150WQ180-22-18.5	150	180	22	1450	18.5	74	400	JJ1-18.5
26	150WQ150-26-18.5	150	150	26	1450	18.5	72	400	JJ1-18.5
27	150WQ130-30-22	150	130	30	1450	22	69	420	JJ1-22
28	150WQ200-30-37	150	200	30	1450	37	65	750	JJ1-37
29	150WQ150-35-37	150	150	35	1450	37	63	760	JJ1-37
30	200WQ300-7-11	200	300	7	980	11	75	370	JJ1-11	GAK-200
31	200WQ250-11-15	200	250	11	1450	15	72	350	JJ1-15
32	200WQ250-15-18.5	200	250	15	1450	18.5	72	420	JJ1-18.5
33	200WQ400-10-22	200	400	10	1450	22	75	450	JJ1-22
34	200WQ310-13-22	200	310	13	1450	22	71	450	JJ1-22
35	200WQ400-13-30	200	400	13	1450	30	76	650	JJ1-30
36	200WQ250-22-30	200	250	22	1450	30	71	720	JJ1-30
37	200WQ350-25-37	200	350	25	1450	37	73	850	JJ1-37
38	200WQ250-35-45	200	250	35	1450	45	69	950	JJ1-45
39	200WQ400-30-55	200	400	30	1450	55	72	1300	JJ1-55
40	250WQ600-9-30	250	600	9	980	30	78	850	JJ1-30	GAK-250
41	250WQ600-12-37	250	600	12	1450	37	76	850	JJ1-37
42	250WQ600-15-45	250	600	15	1450	45	73	950	JJ1-45
43	250WQ600-20-55	250	600	20	1450	55	73	1300	JJ1-55
44	250WQ600-25-75	250	600	25	1450	75	71	1550	JJ1-75
45	300WQ800-12-45	300	800	12	980	45	74	1550	JJ1-45	GAK-300
46	300WQ480-15-45	300	480	15	1450	45	66	1500	JJ1-45
47	300WQ400-20-45	300	400	20	1450	45	64	1550	JJ1-45
48	300WQ600-20-55	300	600	20	1450	55	73	1550	JJ1-55
49	300WQ800-20-75	300	800	20	1450	75	75	1600	JJ1-75
50	300WQ950-20-90	300	950	20	1450	90	76	1700	JJ1-90
51	300WQ950-24-110	300	950	24	1450	110	76	2000	JJ1-110

WQ带耦合潜水排污泵结构示意图

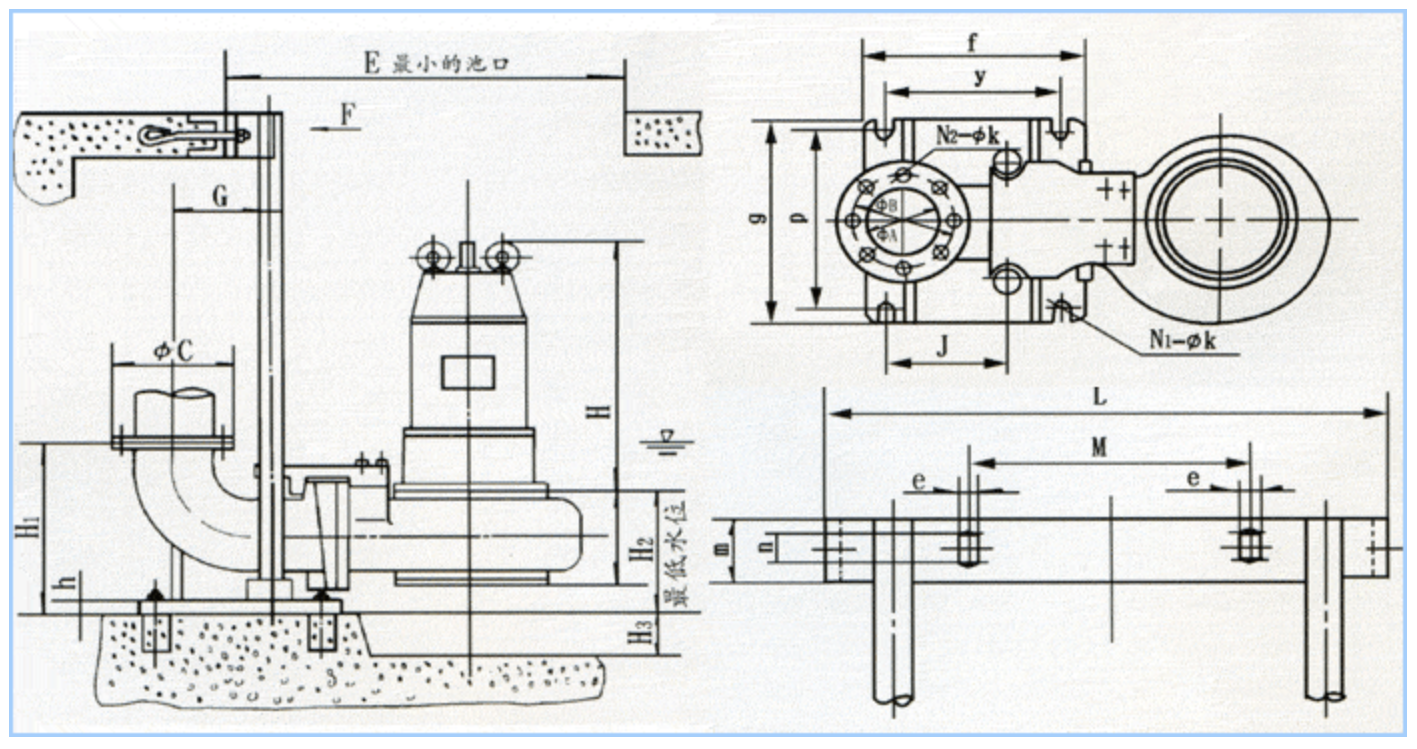

WQ带耦合潜水排污泵固定式自动安装尺寸表

序号	泵型号	фA	фB	фC	H	K	G	H1	H2	H3	h	N2-фK	g	P	f	y	N2-фd	J	R	T1	T2	L	M	m	n	e	E
1	40WQ12-15-1.5	100	40	130	560	330	100	265	360	100	20	4-ф16	260	230	310	210	4-ф14	175	105	110	95	470	400	100	50	16	550×550
2	50WQ20-7-0.75	110	50	140	580	331	105	270	380	100	20	4-ф16	260	230	310	210	4-ф14	175	130	140	120	470	400	100	50	16	550×550
3	50WQ10-10-0.75	110	50	140	550	286	105	270	350	100	20	4-ф16	260	230	310	210	4-ф14	175	100	105	93	470	400	100	50	16	550×550
4	50WQ15-15-1.5	110	50	140	560	286	105	270	360	100	20	4-ф16	260	230	310	210	4-ф14	175	105	110	95	470	400	100	50	16	550×550
5	50WQ15-20-2.2	110	50	140	605	300	105	270	400	100	20	4-ф16	260	230	310	210	4-ф14	175	115	120	105	470	400	100	50	16	550×550
6	50WQ17-25-3	110	50	140	660	350	105	270	450	100	20	4-ф16	260	230	310	210	4-ф14	175	140	150	130	470	400	100	50	16	550×550
7	50WQ25-32-5.5	110	50	140	800	370	120	315	480	100	20	4-ф16	260	230	310	210	4-ф14	175	150	160	135	470	400	100	50	16	600×550
8	65WQ25-15-2.2	130	65	160	610	323	120	315	410	150	20	4-ф18	275	250	310	225	4-ф14	180	110	115	100	470	400	100	50	18	550×550
9	65WQ37-13-3	130	65	160	665	358	120	315	460	150	20	4-ф18	275	250	310	225	4-ф14	180	130	140	120	470	400	100	50	18	650×600
10	65WQ25-28-4	130	65	160	710	353	140	350	505	150	20	4-ф18	275	250	310	225	4-ф14	180	135	145	125	470	400	100	50	18	650×600
11	80WQ40-7-2.2	150	80	190	640	360	140	350	440	150	20	4-ф18	290	255	340	260	4-ф18	210	130	140	120	470	400	100	50	18	650×600
12	80WQ29-8-2.2	150	80	190	640	360	140	350	440	150	20	4-ф18	290	255	340	260	4-ф18	210	125	135	120	470	400	100	50	18	650×600
13	80WQ43-13-3	150	80	190	680	360	140	350	475	150	20	4-ф18	290	255	340	260	4-ф18	210	130	140	120	470	400	100	50	18	650×600
14	80WQ40-15-4	150	80	190	710	365	140	350	500	150	20	4-ф18	290	255	340	260	4-ф18	210	135	145	123	470	400	100	50	18	650×600
15	80WQ50-25-7.5	150	80	190	790	385	182	410	545	150	20	4-ф18	290	255	340	260	4-ф18	210	140	146	130	510	440	100	50	18	700×600
16	100WQ80-9-4	170	100	210	770	482	182	410	550	200	25	4-ф20	340	305	410	310	4-ф18	250	185	200	170	510	440	100	50	20	750×650
17	100WQ110-10-5.5	170	100	210	850	462	182	410	560	200	25	4-ф20	340	305	410	310	4-ф18	250	185	200	170	510	440	100	50	20	750×650
18	100WQ65-15-5.5	170	100	210	850	460	182	410	560	200	25	4-ф20	340	305	410	310	4-ф18	250	185	195	165	510	440	100	50	20	750×650
19	100WQ100-15-7.5	170	100	210	855	470	182	410	560	200	25	4-ф20	340	305	410	310	4-ф18	250	190	195	170	510	440	100	50	20	750×650
20	100WQ80-20-7.5	170	100	210	855	475	182	410	560	200	25	4-ф20	340	305	410	310	4-ф18	250	190	195	170	510	440	100	50	20	750×650
21	100WQ100-22-15	170	100	210	1050	520	275	590	690	200	25	4-ф20	340	305	410	310	4-ф18	265	210	220	200	600	525	100	50	20	900×750
22	150WQ145-9-7.5	225	150	265	860	480	275	590	570	250	25	4-ф20	400	360	410	300	8-ф18	265	190	195	185	600	525	100	50	20	750×650
23	150WQ200-10-15	225	150	265	990	580	275	590	630	250	25	4-ф20	400	360	410	300	8-ф18	265	220	240	210	600	525	100	50	20	1000×800
24	150WQ160-15-15	225	150	265	990	585	275	590	630	250	25	4-ф20	400	360	410	300	8-ф18	265	225	245	210	600	525	100	50	20	1000×800
25	150WQ180-22-18.5	225	150	265	1050	550	275	590	690	250	25	4-ф20	400	360	410	300	8-ф18	265	245	260	227	600	525	100	50	20	1000×800
26	150WQ150-26-18.5	225	150	265	1050	560	275	590	690	250	25	4-ф20	400	360	410	300	8-ф18	265	250	265	230	600	525	100	50	20	1000×800
27	150WQ130-30-22	225	150	265	1060	560	275	590	700	250	25	4-ф20	400	360	410	300	8-ф18	265	260	275	235	600	525	100	50	20	1000×800
28	150WQ200-30-37	225	150	265	1350	740	275	590	850	250	25	4-ф20	400	360	410	300	8-ф18	265	320	330	310	600	525	100	50	20	1300×900
29	150WQ150-35-37	225	150	265	1350	740	310	570	850	250	25	4-ф20	400	360	410	300	8-ф18	265	320	330	310	600	525	100	50	20	1300×900
30	200WQ300-7-11	280	200	320	1050	540	310	570	420	250	30	4-ф20	480	440	500	400	8-ф18	325	200	220	180	600	525	100	50	20	1300×900
31	200WQ250-11-15	280	200	320	1050	530	310	570	420	250	30	4-ф20	480	440	500	400	8-ф18	325	190	200	180	600	525	100	50	20	1300×900
32	200WQ250-15-18.5	280	200	320	1050	550	310	570	420	250	30	4-ф20	480	440	500	400	8-ф18	325	210	220	200	600	525	100	50	20	1300×900
33	200WQ400-10-22	280	200	320	1060	730	310	570	530	250	30	4-ф20	480	440	500	400	8-ф18	325	295	325	266	600	525	100	50	20	1350×900
34	200WQ310-13-22	280	200	320	1060	730	310	570	430	250	30	4-ф20	480	440	500	400	8-ф18	325	300	330	270	600	525	100	50	20	1400×1100
35	200WQ400-13-30	280	200	320	1120	735	310	570	430	250	30	4-ф20	480	440	500	400	8-ф18	325	300	330	270	600	525	100	50	20	1600×1300
36	200WQ250-22-30	280	200	320	1120	735	310	570	420	250	30	4-ф20	480	440	500	400	8-ф18	325	280	290	270	600	525	100	50	20	1600×1300
37	200WQ350-25-37	280	200	320	1160	700	310	570	450	250	30	4-ф20	480	440	500	400	8-ф18	325	290	310	270	600	525	100	50	20	1600×1300
38	200WQ250-35-45	280	200	320	1450	780	310	570	480	250	30	4-ф20	480	440	500	400	8-ф18	325	380	420	340	600	525	100	50	20	1600×1300
39	200WQ400-30-55	280	200	320	1550	780	440	710	430	250	30	4-ф20	480	440	500	400	8-ф18	325	370	410	330	600	525	100	50	20	1600×1300
40	250WQ600-9-30	335	250	375	1650	800	440	710	510	350	35	4-ф24	550	500	610	470	12-ф18	435	350	370	330	700	615	150	90	24	1800×1500
41	250WQ600-12-37	335	250	375	1650	800	440	710	510	350	35	4-ф24	550	500	610	470	12-ф18	435	350	370	330	700	615	150	90	24	1800×1500
42	250WQ600-15-45	335	250	375	1650	800	440	710	510	350	35	4-ф24	550	500	610	470	12-ф18	435	350	370	330	700	615	150	90	24	1800×1500
43	250WQ600-20-55	335	250	375	1680	800	440	710	510	350	35	4-ф24	550	500	610	470	12-ф18	435	370	390	350	700	615	150	90	24	1800×1500
44	250WQ600-25-75	335	250	375	1750	840	480	765	510	350	35	4-ф24	550	500	610	470	12-ф18	435	380	410	350	700	615	150	90	24	1800×1500
45	300WQ800-12-45	395	300	440	1770	840	480	765	540	400	35	4-ф28	680	600	745	615	12-ф23	552	370	395	305	700	615	150	90	28	1800×1500
46	300WQ480-15-45	395	300	440	1700	840	480	765	540	400	35	4-ф28	680	600	745	615	12-ф23	552	370	395	305	700	615	150	90	28	1800×1500
47	300WQ400-20-45	395	300	440	1700	840	480	765	540	400	35	4-ф28	680	600	745	615	12-ф23	552	370	395	305	700	615	150	90	28	1800×1500
48	300WQ600-20-55	395	300	440	1770	840	480	765	540	400	35	4-ф28	680	600	745	615	12-ф23	552	370	395	305	700	615	150	90	28	1800×1500
49	300WQ800-20-75	395	300	440	1770	84	480	765	540	400	35	4-ф28	680	600	745	615	12-ф23	552	370	395	305	700	615	150	90	28	1800×1500
50	300WQ950-20-90	395	300	440	1770	840	480	765	540	400	35	4-ф28	680	600	745	615	12-ф23	552	370	395	305	700	615	150	90	28	1800×1500
51	300WQ950-24-110	395	300	440	2100	840	480	765	540	400	35	4-ф28	680	600	745	615	12-ф23	552	390	430	345	700	615	150	90	28	1800×1500
