AS单叶片、AV旋流式潜水排污泵
- 品牌：壹泵阀
- 型号：AS、AV
- 压力/扬程：2~26米
- 工作温度：0℃～80℃
- 连接方式：法兰
- 产品名称：AS单叶片、AV旋流式潜水排污泵
- 通径/流量：1~174吨/每小时
- 材质：铸铁
- 驱动方式：电动
- 适用范围：适用于含有固体颗粒、长纤维物的液体，以及特别脏、粘和滑的污水污物，也可用于抽送清水及带腐蚀性介质。
- 产品概述
- 性能参数
- 尺寸重量
AS单叶片、AV旋流式潜水排污泵
AS单叶片、AV旋流式潜水排污泵简介及特点
AS单叶片潜水排污泵、AV旋流式潜水排污泵是在吸取包括德国ABS公司在内的先进潜污泵技术的基础上，根据国家标准进行设计生产的新型排污设备。本系列水泵具有结构简单、排污力强及高效节能的优点，同是可配备自动控制及自动
安装装置，使泵的组合更为优良，而泵的运行则更为安全可靠。
1、采用独特的大通道开式叶轮结构，大大提高了污物通过能力，能有效的通过直径约50%的固体粒。
2、本系列水泵特别设计了一种特殊的撕裂机构，够把纤维物质撕裂，切断，然后甗利排放，无需在泵上加装滤网，因此本系列水泵特别适用于输送含苞欲放有长纤维物质的污水。
3、设计合理、配套电机功率小、节能效果显著，
4、采用最新材料精制面成的机械密封处于油室内运行，可使泵安全运行8000小时以上。
5、能够在全扬程范围内使用且保证电机不会过载。
6、对产品的漏电、漏水以及过载等进行了保证控制，提高了产品的安全性与可靠性。
7、可根据用户需要配备液位自动控制柜，根据所需液位变化，自动控制系的起动与停止，不需专人看管，使用极为方便，且易于实现自动化管理。
8、双导轨自动耦合装置(自)系统给安装，维修带来极大的方便，人可不必为此而进出污水坑。

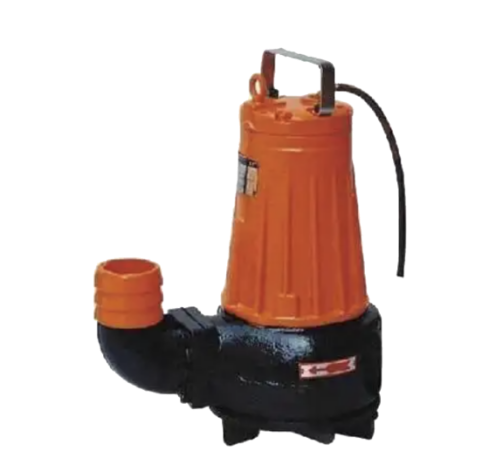

AS单叶片、AV旋流式潜水排污泵产品图
AS单叶片、AV旋流式潜水排污泵主要用途
适用于制药、造纸、化工、煤加工工业及城市污水排放系统等行业输送含有固体颗粒、长纤维物的液体，以及特别脏、粘和滑的污水污物，也可用于抽送清水及带腐蚀性介质。
AS单叶片、AV旋流式潜水排污泵工作条件
1、介质温度不超过60℃，介质密度为1.0-13x10'kg/m'，PH值在5-9范围内:
2、电机部分露出水面不宜超过1/21
3、本型泵主要零件材料为铸铁，所以不能用于抽送高度腐蚀性液体。注:用户如有特殊要求(如介质腐蚀性高)，可于订货时提出，以便提供更为可靠材料的产品。

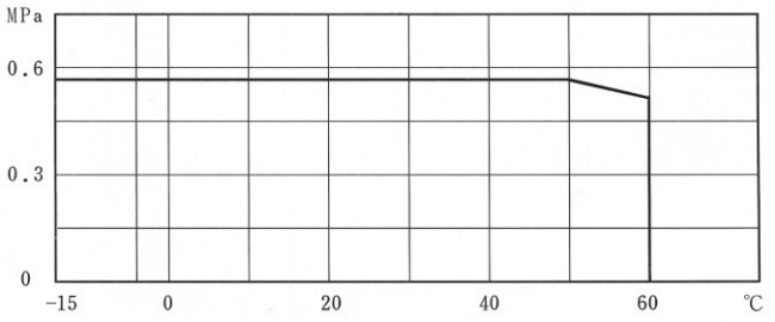

压力温度图

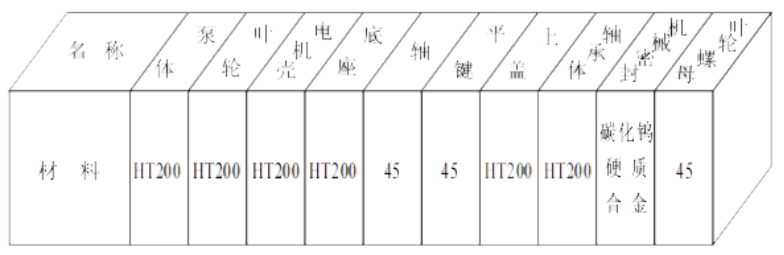

AS单叶片、AV旋流式潜水排污泵结构材料

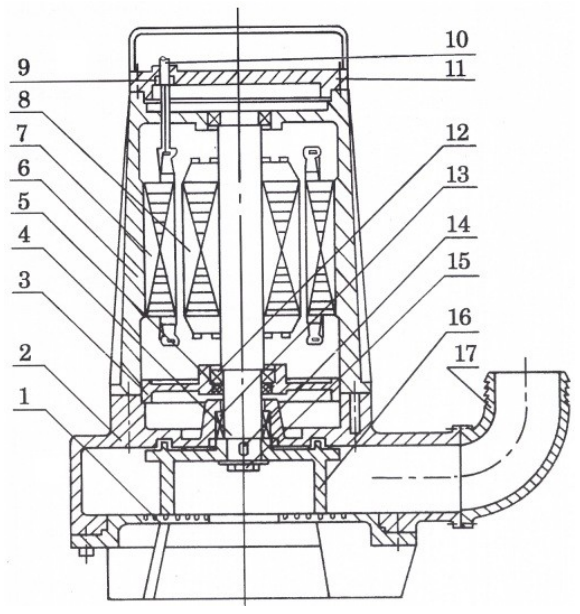

AS单叶片、AV旋流式潜水排污泵结构简图及零部件名称
| 1 | 底 座 | 2 | 原 体 | 3 | 轴承体 | 4 | 轴 | 5 | 唇形密封 | 6 | 电机壳 |
| 7 | 定 子 铁 芯 | 8 | 转 子 铁 芯 | 9 | 进线密封 | 10 | 电 缆 | 11 | 上 盖 | 12 | 轴 承 |
| 3 | 机械密封 | 14 | 平 键 | 5 | 叶轮螺母 | 16 | 叶 轮 | 17 | 弯 管 |

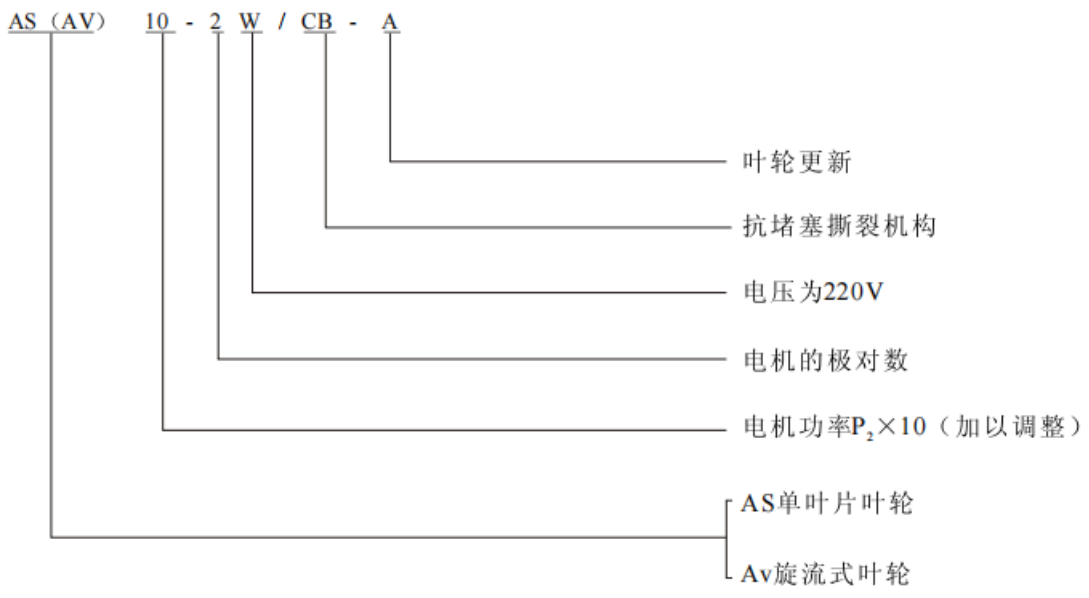

AS单叶片、AV旋流式潜水排污泵型号意义

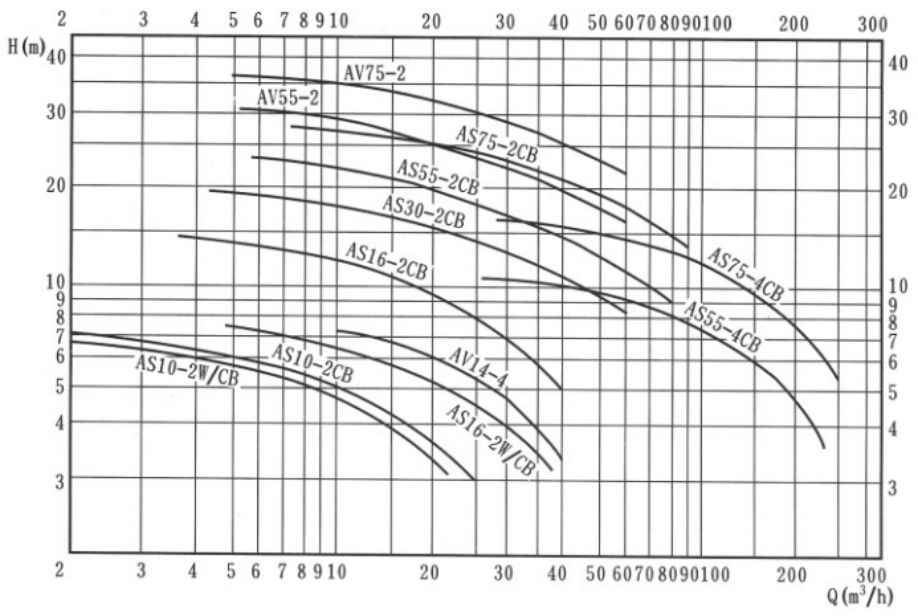

AS单叶片、AV旋流式潜水排污泵性能曲线
AS、AV泵型号及性能参数表(1-3KW)
| 扬程等流量型号 等 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 转速 (r/min) | 叶轮直径(mm) | 配用电机功率(KW) | 泵口径 (mm) | 配 用 控制柜 | 通过 颗粒 (φmm) |
| AS10-2W/CB | 28.6 | 16.5 | 5.2 | 2850 | 110 | 1.1 | 80 | DFK-1.1 | 30 | ||||||||
| AS10-2CB | 29.4 | 7.3 | 6 | 2850 | 110 | 1.1 | 80 | DFK-1.1 | 30 | ||||||||
| AS10-2CB-A | 32.8 | 26.6 | 17 | 8 | 1.5 | 2850 | 118 | 1.1 | 80 | DFK-1.1 | 30 | ||||||
| AS16-2CB | 52 | 44 | 35.5 | 26.5 | 17.5 | 9.6 | 4 | 0.6 | 2850 | 128 | 1.5 | 80 | DFK-1.5 | 30 | |||
| AS30-2CB | 83.5 | 79 | 72.2 | 62.7 | 49.8 | 33.7 | 22.9 | 15.8 | 10.2 | 5.5 | 1 | 2850 | 142 | 3.0 | 80 | DFK-3.0 | 40 |
| AV14-4 | 54 | 35 | 17.5 | 5 | 1450 | 170 | 1.5 | 80 | DFK-1.5 | 30 |
注：1、扬程单位为m,流量单位为m3/h; 2 、自由安装时所配软管内径为76mm;
3 、电压380V(AS10-2W/CB电压为220V); 4 、 自动安装时配用自耦装置GAK-80。
AS、AV泵型号及性能参数表(5.5-7.5KW)
| 扬程等流量型号 等 | 流量 (m³/h) | 扬 程 (m) | 效牵 (%) | 电机功率(kw) | 轴 功率 (kw) | □ 径 (m) | 转速 (r/min) | 通过颖粒(φmm) | 重量 (kg) | 配用 控制柜 型号 | 自 耦装 置型号 | 电压 (V) |
| AS55-2CB | 406580 | 14.41210.6 | 384543 | 5.5 | 4.13 4.725.37 | 100 | 2900 | 60 | 165 | DFK-5.5 | GAK-100 | 380 |
| AS75-2CB | 5085100 | 16.51311 | 415048 | 7.5 | 5.48 6.026.24 | 100 | 2900 | 60 | 185 | DFK-7.5 | GAK-100 | 380 |
| AS55-4CB | 60100120 | 9.27.56.8 | 4250.549 | 5.5 | 3.58 4.044.53 | 150 | 1450 | 70 | 180 | DFK-5.5 | GAK-150 | 380 |
| AS75-4CB | 87145174 | 12.2108.4 | 435251 | 7.5 | 6.727.47.3 | 150 | 1450 | 70 | 200 | DFK-7.5 | GAK-150 | 380 |
| AV55-2 | 306090 | 201410 | 404745 | 5.5 | 4.14 4.735.39 | 100 | 2900 | 60 | 165 | DFK-5.5 | GAK-100 | 380 |
| AV75-2 | 3060120 | 262010 | 41.350.448.5 | 7.5 | 5.49 6.036.25 | 100 | 2900 | 60 | 185 | DFK-7.5 | GAK-100 | 380 |

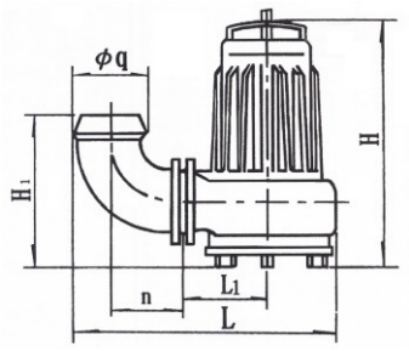

AS单叶片、AV旋流式潜水排污泵移动式安装外形尺寸图
AS、AV泵型号及移动式安装外形尺寸表
| 泵型号 | L₁ | L | H | H₁ | φq | n |
| AS10-2W/CB | 130 | 346 | 438 | 180 | φ75.19 | 68 |
| AS10-2CB | 130 | 346 | 438 | 180 | φ75.19 | 68 |
| AS10-2CB-A | 130 | 346 | 438 | 180 | φ75.19 | 68 |
| AS16-2CB | 130 | 346 | 438 | 180 | φ75.19 | 68 |
| AS30-2CB | 154 | 371 | 435 | 180 | φ75.19 | 68 |
| AS55-2CB | 240 | 620 | 705 | 526 | φ127 | 160 |
| AS75-2CB | 240 | 620 | 705 | 526 | φ127 | 160 |
| AS55-4CB | 248 | 745 | 760 | 572 | φ152 | 190 |
| AS75-4CB | 248 | 745 | 760 | 572 | φ152 | 190 |
| AV14-4 | 130 | 346 | 438 | 180 | φ75.19 | 68 |
| AV55-2 | 240 | 620 | 705 | 526 | φ127 | 160 |
| AV75-2 | 240 | 620 | 705 | 526 | φ127 | 160 |
AS单叶片、AV旋流式潜水排污泵固定式安装外形尺寸图
注： ( )内尺寸适用AS10-2W/CB 、AS10-2CB 、AS10-2CB-A 、AS16-2CB 、AS30-2CB。
AS、AV泵型号及固定式安装外形尺寸表
| 泵 型 号 | 中A | φB | φC | K | G | H₁ | H₂ | H₃ | M | g | D | y | N-φd | J | R | T₁ | T₂ | L | E |
| AS10-2W/CB | 80 | 150 | 190 | 330 | 140 | 350 | 360 | 150 | 400 | 340 | 305 | 255 | 4-φ18 | 180 | 107 | 107 | 107 | 470 | 500×500 |
| AS10-2CB | 80 | 150 | 190 | 330 | 140 | 350 | 360 | 150 | 400 | 340 | 305 | 255 | 4-φ18 | 180 | 107 | 107 | 107 | 470 | 500×500 |
| AS10-2CB-A | 80 | 150 | 190 | 330 | 140 | 350 | 360 | 150 | 400 | 340 | 305 | 255 | 4-φ18 | 180 | 107 | 107 | 107 | 470 | 500×500 |
| AS16-2CB | 80 | 150 | 190 | 350 | 140 | 350 | 360 | 150 | 400 | 340 | 305 | 255 | 4-φ18 | 180 | 107 | 107 | 107 | 470 | 500×500 |
| AS30-2CB | 80 | 150 | 190 | 350 | 140 | 350 | 400 | 150 | 400 | 340 | 305 | 255 | 4-φ18 | 180 | 126 | 126 | 126 | 470 | 500×500 |
| AS55-2CB | 100 | 170 | 210 | 460 | 182 | 410 | 560 | 200 | 440 | 340 | 305 | 310 | 4-φ18 | 250 | 155 | 200 | 230 | 510 | 700×700 |
| AS75-2CB | 100 | 170 | 210 | 460 | 182 | 410 | 560 | 200 | 440 | 340 | 305 | 310 | 4-φ18 | 250 | 155 | 200 | 230 | 510 | 700×700 |
| AS55-4CB | 150 | 225 | 265 | 480 | 275 | 590 | 570 | 250 | 525 | 400 | 360 | 300 | 8-φ18 | 265 | 205 | 155 | 180 | 600 | 700×700 |
| AS75-4CB | 150 | 225 | 265 | 480 | 275 | 590 | 570 | 250 | 525 | 400 | 360 | 300 | 8-φ18 | 265 | 205 | 155 | 180 | 600 | 700×700 |
| AV14-4 | 80 | 150 | 190 | 350 | 140 | 350 | 400 | 150 | 400 | 340 | 305 | 255 | 4-φ18 | 180 | 126 | 126 | 126 | 470 | 500×500 |
| AV55-2 | 100 | 170 | 210 | 460 | 182 | 410 | 560 | 200 | 440 | 340 | 305 | 310 | 4-φ18 | 250 | 155 | 200 | 230 | 510 | 700×700 |
| AV75-2 | 100 | 170 | 210 | 460 | 182 | 410 | 560 | 200 | 440 | 340 | 305 | 310 | 4-φ18 | 250 | 155 | 200 | 230 | 510 | 700×700 |
AS单叶片、AV旋流式潜水排污泵安装方式
移动式安装
在这种安装型式中，用泵底座支承，出口弯管直接与软管连接，即简单又方便，很容易移至不同工地使用提泵时只需用铁索链穿进起吊把手中，链索放在泵坑(或污水源)上部并系好，起吊简单方便。此方式可配置水位控制浮球开关，全自动水泵控制器。
固定式自动安装
此安装方式是借用自动耦合装置，使其与泵相连而耦合。底座周定于泵坑底部(在建造污水坑时，应预先埋好地脚螺柱，使用时将耦合底席固定即可)泉可以导轨中上下自由移动。当泉放下时，耦合装置自动中与耦合底座耦合;而提升时泵则与耦合底座自动脱浇，这种方式可根据用户要求配备水位控制器，中间端子箱及全自动水泵控制器。

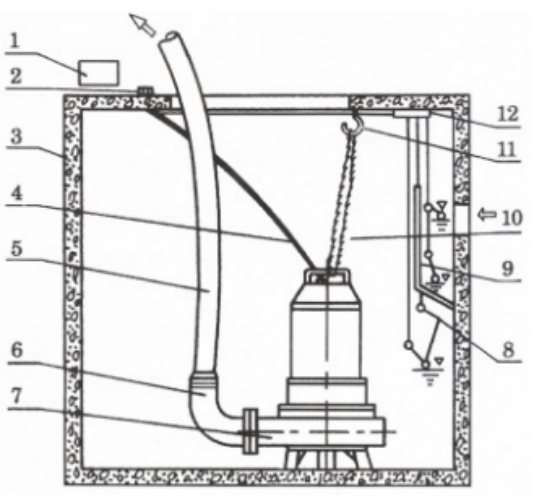

移动式安装示意图及名称
| 1 | 电机保护器 | 2 | 电缆线出管 | 3 | 水 池 | 4 | 电 缆 线 |
| 5 | 出水软管 | 6 | 软管接头 | 7 | 泵 | 8 | 浮球开关 |
| 9 | 隔 板 | 10 | 小 链 | 11 | 吊 钩 | 12 | 浮球固定架 |

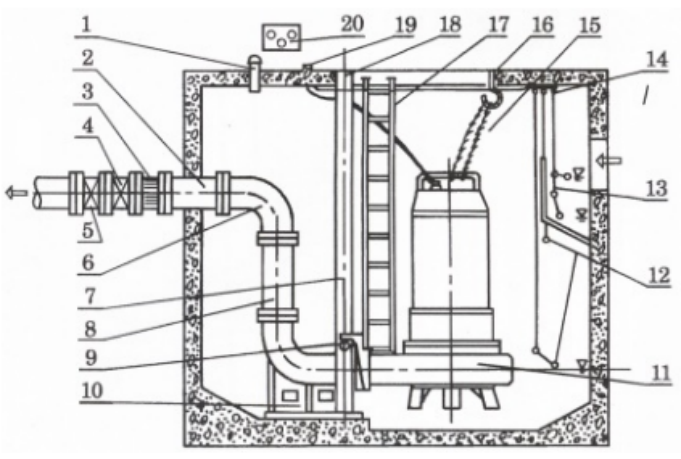

固定式安装示意图及名称
| 1 | 通风节 | 2 | 预埋管 | 3 | 膨胀节 | 4 | 逆 止 阀 |
| 5 | 闸 阀 | 6 | 弯 管 | 7 | 导 轨 | 8 | 出水管 |
| 9 | 支 架 | 10 | 底 座 | 11 | 潜污泵 | 12 | 浮 球 开 关(水位开关) |
| 13 | 隔 板 | 14 | 浮球固定架 | 15 | 小 链 | 16 | 挂 钩 |
| 17 | 人 梯 | 18 | 支撑架 | 19 | 电缆出线管 | 20 | 电机保护器 |
注:订货必须提供下列尺寸。
(1)池深:池的下底至上底的高度。
(2)出水口高:出水口中心线至池的下底的高度。
