SH单级双吸卧式中开泵

品牌：壹泵阀
型号：SH、SH型
压力/扬程：8~125米
工作温度：0℃～120℃
连接方式：法兰

产品名称：SH单级双吸卧式中开泵
通径/流量：50~6500吨/每小时
材质：铸铁、不锈钢、黄铜
驱动方式：电动、双吸
适用范围：适用于清水或物理化学性质类似于水的其他液体，也可用于输送多泥砂水或各类腐蚀性液体等。

产品概述
性能参数
尺寸重量

SH单级双吸卧式中开泵

SH单级双吸卧式中开泵概述

SH型单级双吸卧式中开离心泵（也称：双吸泵、中开泵）是新型节能型卧式中开泵，供输送清水或物理化学性质类似于水的其他液体，根据用户需求通过改变泵的结构及材质可用于输送多泥砂水或各类腐蚀性液体，该系列泵适用于工厂、矿山、城市给排水、电站、农田排灌及各种水利工程。

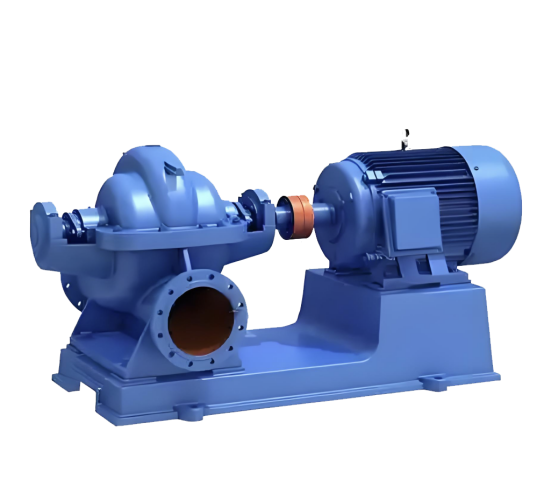

SH单级双吸卧式中开泵产品图

SH单级双吸卧式中开泵材料

如用户未提出特殊要求，S系列泵主要零部件泵体、泵盖、叶轮、双吸密封环、轴套等为灰铸铁材料，轴为45号碳钢。根据用户需要，轴可采用2Cr13、40Cr等材料，其它主要过流部件可采用球墨铸铁、铸钢、青铜及不锈钢等材料。

过流部件主要材料代号表

材料代号	材料牌号
Ⅰ	MT-4
Ⅱ	1Cr18Ni9Ti
Ⅲ	1Cr18Ni12Mo2Ti
未注	HT200

SH单级双吸卧式中开泵结构说明

本型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去，S型水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转SH型）。

泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。

泵体与泵盖构成叶轮的工作室。在进出法兰上，制有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水的管螺孔。

经过静平衡校验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。

泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。

双吸密封环用以减少水泵压力室的水漏回吸水室。

泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。

轴封为软填料密封（根据用户需要可采用机械密封结构）。

SH单级双吸卧式中开泵结构图及零部件名称

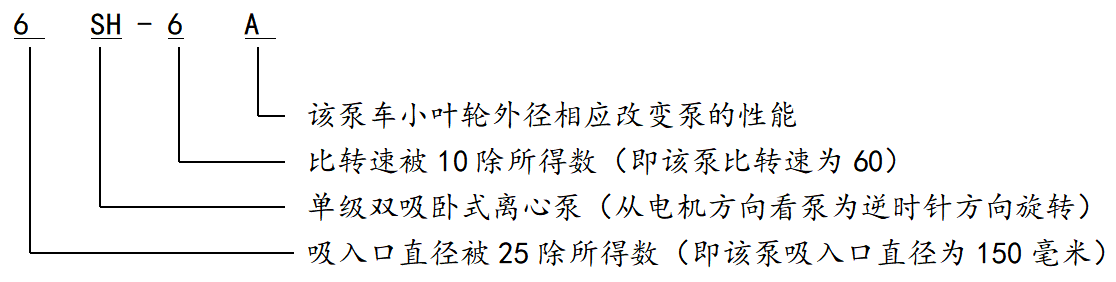

型号意义

例如：6SH-6A

故障及其消除方法

故障	原因	消除方法
1、泵不吸水，压力表及真空表指针剧烈跳动	①注入水不够②管路或仪表漏气	①再往泵内注水②拧紧堵塞漏气处
2、泵不吸水，真空表显示高度真空	①底阀没打开或已淤塞②吸水管路阻力太大③吸水高度太高	①校正或更换底阀②清洗或更换吸水管路③降低吸水高度
3、泵不出水，压力表显示油压力	①出水管路阻力太大②旋转方向不对③叶轮堵塞④转速不够	①检查或缩短出水管路②纠正电动机旋转方向③清洗叶轮④提高转速
4、流量不足或扬程太低	①叶轮或进出水管路阻塞②双吸密封环磨损过多，或叶轮损坏③转速低于规定值	①清洗叶轮或管路②更换损坏的零件 ③调正至额定转速
5、泵消耗的功率过大	①填料压得太紧②叶轮与双吸密封环摩擦③流量过大	①拧松填料压盖②检查原因，消除机械摩擦③调节出水闸阀，使之在规定范围内运转
6、泵内部声音反常，泵不上水	①吸水管阻力太大，或吸水高度过高②吸水处油空气吸入 ③所输送液体温度过高④流量过大而发生汽蚀现象	①清理进水管及底阀，降低吸水高度②检查底阀，降低吸水高度，堵塞漏气处③调节液体温度④调节出水闸阀，使之在规定范围内运转
7、泵不正常振动	①泵发生汽蚀 ②叶轮不平衡③泵轴与电机轴不同心 ④地脚螺栓松动	①调节出水闸阀，使之在规定范围内运转②叶轮校正静平衡③校正泵轴与电机轴的同轴度④拧紧地脚螺栓
8、轴承过热	①轴承内没有油 ②泵轴与电机轴不在同一中心线上	①检查并清洗轴承体，加润滑油②校正两轴的同轴度使在同一中心线上

SH单级双吸卧式中开泵型号及技术性能表

型号	流量Qm3/h	扬程Hm	转速nr/min	功率p KW		效率%	汽蚀余量r m	重量kg
型号	流量Qm3/h	扬程Hm	转速nr/min	轴功率	电机功率	效率%	汽蚀余量r m	重量kg
100S90	608095	959082	2950	25.530.133.7	37	616563	2.5	110
100S90A	507286	787570	2950	17.723.026.0	30	606463	2.5	110
150S78（6SH-6）	125160198	827870	2950	404552	55	7075.572	3.7	140
150S78A（6SH-6A）	112144180	676255		30.133.438.5	45	6872.670	3.7	140
150S50（6SH-9）	130160220	525040		25.227.331.1	37	7380.477	3.9	130
150S50A（6SH-9A）	112144180	444035		18.620.024.5	30	7275.570
150S50B（6SH-9B）	108133160	383632		17.218.019.4	22	6572.572
200S95（8SH-6）	183280324	1039587		83.191.4102.4	132	6279.575	5.3	260
200S95A（8SH-6A）	180270324	928578		67.383.394.3	110	677573
200S95B（8SH-6B）	180260306	827568		64.873.880.9	90	627270
200S63（8SH-9）	216280351	696353		54.858.366.7	75	7482.776	5.8	230
200S63A（8SH-9A）	180270324	544637		37.845.146.6	55	707570	5.8	230
200S42（8SH-13）	216280351	484235		34.838.140.2	45	8184.281	6	180
200S42A（8SH-13A）	198270310	433631		30.533.134.4	37	768076	6	180
250S65（10SH-6）	360485612	716558	1450	92.8109.2130.6	132	7578.674	3.1	485
250S65A（10SH-6A）	342420540	614850		7788.598	90	7477.775	3.1	485
250S39（10SH-9）	360485612	423932		54.261.567.5	75	7683.679	3.2	380
250S39A（10SH-9A）	324468576	353025		41.748.450.9	55	747977	3.2	380
250S24（10SH-13）	360485576	272419		33.136.936.4	45	8085.882	3.5	365
250S24A（10SH-13A）	324414482	222017		25.627.227.9	37	8083.380	3.5	365
250S14（10SH-19）	360485576	161411		19.621.522.1	30	8085.878	3.8	320
250S14A（10SH-19A）	320432504	13118		14.515.214.6	18.5	7882.775	3.8	320
300S90（12SH-6）	590790936	939082		202243279	320	7479.675	4.2	840
300S90A（12SH-6A）	576756918	867870		190216.4247	280	7174.271
300S90B（12SH-6B）	540720900	726757		150180200	220	707370
300S58（12SH-9）	576790972	635850		131.8147.9165.5	200	7584.280	4.4	810
300S58A（12SH-9A）	529720893	534942		100.5118.0130.9	160	7682.578		810
300S58B（12SH-9B）	504684835	464337	1450	87100108	132	738078		810
300S32（12SH-13）	612790900	363228		757986	90	8086.880	4.6	710
300S32A（12SH-13A）	551720810	312624		58.160.767.9	75	808478	4.6	710
300S19（12SH-19）	612790935	221916	1450	45.947.147.9	55	8086.885	5.2	488
300S19A（12SH-19A）	504720829	201613		38.739.239.1	45	718075	5.2	488
300S12（12SH-28）	612790900	141210		29.230.433.1	37	8084.874	5.5	667
300S12A（12SH-28A）	522684792	11108		21.723.922.7	30	7278.476	5.5	667
350S125（14SH-6）	85012601660	140125100		463533628	680	7080.572	5.4	1580
350S125A（14SH-6A）	80311811570	12511290		391461550	570	7078.270
350S125B（14SH-6B）	74510981458	1089677		313373425	500	707772
350S75（14SH-9）	97212601440	807565		271303319	360	78.585.280	5.8	1200
350S75A（14SH-9A）	90011701332	706556		220244.4257	280	7884.279
350S75B（14SH-9B）	8281081224	595547		177.4196.3203.5	220	7582.477
350S44（14SH-13）	92712601476	504437		163.4172.5188.3	220	8187.579	6.3	1105
350S44A（14SH-13A）	86411161332	413630		121129.5136	160	8084.580	6.3	1105
350S26（14SH-19）	97212601440	302622		99102105	132	8087.582	6.7	875
350S26A（14SH-19A）	86411161296	262116		76.576.977.4	90	8083.473	6.7	875
350S16（14SH-28）	97212601440	201613		63.864.468.9	75	8385.474	7.1	760
350S16A（14SH-28）	86410441260	161310		514749	55	7478.370	7.1	760
400S90（16SH-9）	135016201800	969085		458.2473508	560	788482	6.2	1950
400S90A（16SH-9A）	121514601621	787369		327345371.3	450	798482
400S90B（16SH-9B）	108413001445	625855	970	223245264	315	828482
400S40	90010801260	424037		129140150	185	808584	5.1	1940
400S40A	81510071084	353331		95.8107109	160	8184.584
400S40B	725870967	282624.7		67.473.378.4	110	828483
500S98（20SH-6）	162020202340	1149879		664.8678.1680.3	800	7879.574	4.1	2400
500S98A（20SH-6A）	150018722170	968367		509539542	630	7778.573
500S98B（20SH-6B）	140017462020	867459		431.4450.1432.8	560	7678.775
500S59（20SH-9）	162020202340	675947		374388.2374	450	7983.680	4.5	2235
500S59A（20SH-9A）	150018722170	574939		315332.3320	400	7475.672
500S59B（20SH-9B）	140017462020	464032		2401255.8248	315	737471
500S35（20SH-13）	162020202340	403528		207.6218.2209.9	280	8588.285	4.8	1640
500S35A（20SH-13A）	140017462020	312721		144150.6138	220	8285.284	4.8	1640
500S22	162020202340	242219		137.5143.6142.4	185	7784.285	5.2	1555
500S22A	140017462020	201714		103100.694	132	7480.382	5.2	1555
500S13（20SH-28）	162020202340	151310		83.885.779.7	110	7983.480	5.7	1505
600S22（24SH-28）	252031703600	252218		209.2215.8215.2	250	828882	7	2500
600S22A（24SH-28A）	216028603240	211816		152.5161.1168.1	185	818784
600S32（24SH-19）	216031703600	363227		278.6310.4311.4	355	768985
600S32A（24SH-19A）	180028503240	302623		204229236	280	728886
600S47（24SH-13）	216031703600	564740		412456456	560	808986	6.5	3850
600S47A（24SH-13A）	198029203240	464037		318361380	450	788886	6.5	3850
600S75（24SH-9）	216031703600	847567		568736821	900	878880	6	4300
600S75A（24SH-9A）	198029503240	746560		486.6600.2661.8	710	828780
600S75B（24SH-9B）	180027103060	605551		367.6477.5531.3	560	808580
600S100（24SH-6）	216031703600	11010092		829.61015.61073.8	1250	788584
600S100A（24SH-6A）	198030003240	1009085		697.3875.4914.6	1120	788482
600S100B（24SH-6B）	180028303060	908075		588.2751.9781.3	900	758280
800S22	432055006480	252219	730	358.7370.2389.9	450	828986	7	4500
800S22	300044005040	161412	585	163.4190.6193.8	250	808885	5	4500
800S22A	396048305500	191715	730	246.9254.1261.2	315	838886	7	4500
800S22A	280038704500	13119	585	123.9133.3131.3	185	808784	5	4500
800S32	432055006480	353229	730	502.2538.5588.2	630	828987	7	5100
800S32	300044005200	232018	585	234.9272.3299.9	315	808885	4.5
800S32A	350049506000	302623	730	353389437	450	818886	7
800S32A	270039604680	191714	585	174.6210.7212.4	250	808784	4.5
800S47	432055006480	514742	730	740.7782.2842.2	1000	819088	6.5	7300
800S47	300044005200	353026	585	357.4403.9428.1	450	808986	4.2
800S47A	350050706000	454036	730	530621684	710	818986	6.5
800S47A	280040604800	302522	585	285.9314.1334.4	355	808886	4.2
800S76	400055006500	807671	730	1103.11293.61444.6	1600	798887	6	7888
800S76	300044005500	544943	585	551.5674.9757.7	800	808785	1.2	7888
800S76A	350050806000	706562	730	84510341206	1250	798784	6	7815
800S76A	280040705000	484237	585	463541607	630	798683	4.2	7815
800S76B	300046805500	605551	730	628.6824.7920.3	1000	788583	6	7762
800S76B	250037504500	403530	585	358.3425.5459.6	500	768480	4	7762

SH单级双吸卧式中开泵外形尺寸图（带底座）

SH单级双吸卧式中开泵外形安装尺寸表一（带底座）

泵型号	C	电动机			泵外形尺寸			底座尺寸							E	H1	L	吐出锥管法兰尺寸
泵型号	C	型号	功率(KW)	电压(V)	L1	h	H	L2	L3	L4	b	b1	h3	4-Фd	E	H1	L	Dg2	D2	D02	b2	n-Фd2
100S90	3	Y200L2-2	37	380	775	475	200	1143	145	780.5	385	490	40	Ф25	150	365	1478.5	100	220	180	24	8-Ф17.5
100S90A	3	Y200L1-2	30		775	475	200	1143	145	780.5	385	490	40		150	365	1478.5	100	220	180	24	8-Ф17.5
150S100	4	Y280S-2	75		1000	640	280	1415.5	182	928	430	670	40		300	385	1774.5	150	280	240	24	8-Ф23
150S50(6SH-9)	4	Y200L2-2	37		775	475	200	1163	173	787.5	430	500	30				1421					8-Ф23
150S50A(6SH-9A)		Y200L1-2	30		775	475	200	1163	173	787.5	430	500					1421
150S50B(6SH-9B)		Y180M-2	22		670	430	180	1163	173	787.5	430	500					1316
150S78(6SH-6)		Y250M-2	55		930	575	250	1315	173	874.5	430	585					1644
150S78A(6SH-6A)		Y225M-2	45		815	530	225	1315	173	874.5	430	585					1529
200S42(8SH-13)		Y225M-2	45		815	530	225	1238	175	822	440	570	35		350	455	1532.5	200	335	295	26
200S42A(8SH-13A)		Y200L2-2	37		775	475	200	1213	175	809	440	530					1563.5
200S63(8SH-9)		Y280S-2	75		1000	640	280	1363	188	927	440	660					1523.5
200S63A(8SH-9A)		Y250M-2	55		930	575	250	1284	188	877	440	620					1747.5
250S14(10SH-19)		Y200L-4	30		775	475	200	1364	234	80	620	560			300	570	1677.5	250	390	350	28	12-Ф23
250S14A(10SH-19A)		Y180M-4	18.5		670	430	180	1286	234	840	620	520					1671.5
250S24(10SH-13)		Y225M-4	45		845	530	225	1469	235	1000	630	580		Ф30			1822.5
250S24A(10SH-13A)		Y225S-4	37		820	530	225	1469	235	1000	630	580		Ф30			1797.5

SH单级双吸卧式中开泵外形安装尺寸表二（带底座）

泵型号	C	电动机			泵外形尺寸			底座尺寸							E	H1	L	吐出锥管法兰尺寸
		型号	功率(KW)	电压(V)	L1	h	H	L2	L3	L4	b	b1	h3	4-Фd				Dg2	D2	D02	b2	n-Фd2
250S39(10SH-9)	4	Y280S-4	75	380	1000	640	280	1610	235	1070	630	700	40	Ф25	300	570	1987.5	250	390	350	28	12-Ф23
250S39A(10SH-9A)		Y250M-4	55		930	575	250	1550	235	1006	630	650					1917.5
300S12(12SH-28)		Y225S-4	37		820	530	225	1517.5	285.5	1000	750	610	45	Ф30	/	630	1832.5	/	/	/	/	/
300S12A(12SH-28A)		Y200L-4	30		775	475	200	1488.5		951	750	540					1787.5
300S19(12SH-19)		Y250M-4	55		930	575	250	1656		1100	750	660			300		1912.5	300	440	400	28	12-Ф23
300S19A(12SH-19A)		Y225M-4	45		845	530	225	1531.5		1000	750	610					1827.5
300S32(12SH-13)		Y280M-4	90		1050	640	280	1790		1240	750	720				640	2156.5
300S32A(12SH-13A)		Y280S-4	75		1000												2100.5

SH型外形安装尺寸图（基础底座）

SH单级双吸卧式中开泵外形安装尺寸表一（基础底座）

泵型号	C	电动机			电机尺寸						E	L	L2	吐出锥管法兰尺寸
		型号	功率(KW)	电压(V)	L1	H	h	B	A	n-Фd1				Dg2	D2	D02	b2	n-Фd2
200S95(8SH-6)	4	Y315M-2	132	380	1310	315	865	457	508	4-Ф28	375	2164.5	695	200	335	295	26	8-Ф23
		JK112-2	125		1360	375	875	590	620	4-Ф26		2214.5	724
00S95A(8SH-6A)		Y315S-2	110		1240	315	865	406	508	4-Ф28		2094.5	695
200S95B(8SH-6B)		Y280S-2	75		1000	280	640	368	457	4-Ф24		1854.5	669
250S65(10SH-6)		JS115-4	135		1245	375	875	590	620	4-Ф26		2349.5	854	250	390	350	28	12-Ф23
		JR115-4			1735							2839.5
		Y315M-4	132		1340	315	865	457	508	4-Ф28	500	2444.5	777
250S65A(10SH-6A)		Y315S-4	110		1270			406				2374.5
300S58(12SH-9)		315L2-4	200		1340			508	508			2483.5	795	300	440	400
		Y355-4		6000	1965	355	1225	900	630			3008.5	934
		JS2-355M2-4	190	380	1260		850	560	610	4-Ф30		2403.5	833
		JR2-355M2-4			1750							2893.5
		JS126-4		3000	1295	450	1005	550	710	4-Ф32	300	2438.5	884
		JR126-4			1740							2883.5
		JR117-4	180	380	1785	375	855	640	620	4-Ф26		2928.5	869
		JS117-4			1345							2488.5

SH单级双吸卧式中开泵外形安装尺寸表二（基础底座）

泵型号	C	电动机			电机尺寸						E	L	L2	吐出锥管法兰尺寸
		型号	功率(KW)	电压(V)	L1	H	h	B	A	n-Фd1				Dg2	D2	D02	b2	n-Фd2
300S58A(12SH-9A)	4	Y315L1-4	160	380	1340	315	865	508	508	4-Ф28	300	2483.5	795	300	440	400	28	12-Ф23
		JS2355M1-4			1260	355	850	560	610	4-Ф30		2403.5	833
		JR2355M1-4			1750							2898.5
		JS116-4	155		1245	375	875	590	620	4-Ф26		2388.5	869
		JR116-4			1735							2878.5
		JS117-4	150	3000	1345			640				2488.5
300S58B(12SH-9B)		JR117-4			1785							2928.5
		Y315M-4	132	380	1310	315	865	457	508	4-Ф28		2483.5	795
		JS2355S2-4			1200	355	850	500	610	4-Ф30		2343.5	833
		JR2355S2-4			1690							2833.5
		JS115-4	135		1295	375	875	590	620	4-Ф26		2388.5	869
300S90(12SH-6)		JR115-4			1735						500	2878.5
		JS2400M2-4	320		1400	400	960	630	686	4-Ф36		2592.5	933
		JR2400M2-4			1880							3072.5
		Y355M-4(IP23)	315			355		560	610	4-Ф28		/	867
				6000	2025	400	1445	1000	710	4-Ф35		3217.5	1008

SH单级双吸卧式中开泵外形安装尺寸表三（基础底座）

泵型号	C	电动机			电机尺寸						E	L	L2	吐出锥管法兰尺寸
		型号	功率(KW)	电压(V)	L1	H	h	B	A	n-Фd1				Dg2	D2	D02	b2	n-Фd2
300S90A(12SH-6A)	4	Y355-43-4	280	380	1865	355	1255	900	630	4-Ф28	300	3057.5	968	300	440	400	28	12-Ф23
		JS2400M1-4			1400	400	960	630	686	4-Ф36		2592.5	933
		JR2400M1-4			1880							3072.5
300S90B(12SH-6B)		JS126-4	225		1295	450	1005	550	710	4-Ф32		2487.5	918
		JR126-4			1740							2932.5
		Y355-37-4	220	6000	1865	355	1255	900	630	4-Ф28		3057.5	968
		JS2400S1-4			1330	400	960	560	686	4-Ф36		2522.5	933
		JR2400S1-4		380	1810							3002.5
300S16(14SH-28)		Y280S-4	75		1000	280	640	368	457	4-Ф24		2132.5	706	/	/	/	/	/
300S16A(14SH-28A)		Y250M-4	55		930	250	575	349	406			2062.5	684
350S26(14SH-19)		JS115-4	135		1245	375	875	590	620	4-Ф26		2419.5	856	350	500	460	30	16-Ф23
		JR115-4			1735						500	2909.5
		Y315M-4	132		1340	315	865	457	508	4-Ф28		2514.5	782
		JS2355S2-4			1200	355	850	610	610	4-Ф30		2374.5	820
		JR2355S2-4			1690							2864.5

SH单级双吸卧式中开泵外形安装尺寸表四（基础底座）

泵型号	C	电动机			电机尺寸						E	L	L2	吐出锥管法兰尺寸
		型号	功率(KW)	电压(V)	L1	H	h	B	A	n-Фd1				Dg2	D2	D02	b2	n-Фd2
350S26A(14SH-19A)	4	Y315S-4	110	380	1270	315	865	457	508	4-Ф28	300	2444.5	782	350	500	460	30	16-Ф23
		JS114-4	115		1195	375	875	490	620	4-Ф26		2369.5	856
		JR114-4			1635							2809.5
		JS2355S2-4	112		1200	355	850	500	610	4-Ф30		2374.5	820
		JR2355S2-4			1690							2864.5
350S44(14SH-13)		JS126-4	225		1295	450	1005	550	710	4-Ф32		2551.5	924
		JR126-4			1740							2996.5
		Y355-37-4	220	6000	1865	355	1255	900	630	4-Ф28		3121.5	974
		JS2400S1-4			1300	400	960	560	686	4-Ф36		2586.5	939
		JR2400S1-4		380	1810							3066.5
350S44A(14SH-13A)		Y315L1-4	160		1340	315	865	508	508	4-Ф28		2596.5	835
		JS2355M1-4			1260	355	850	610	610	4-Ф30		2516.5	873
		JR2355M1-4			1750							3006.5
		JS116-4	155		1245	375	875	620	620	4-Ф26		2501.5	909
		JR116-4			1735							2991.5

SH单级双吸卧式中开泵外形安装尺寸表五（基础底座）

泵型号	C	电动机			电机尺寸						E	L	L2	吐出锥管法兰尺寸
		型号	功率(KW)	电压(V)	L1	H	h	B	A	n-Фd1				Dg2	D2	D02	b2	n-Фd2
350S75(14SH-9)	4	Y400-46-4	355	6000	2025	400	1446	1000	710	4-Ф35	500	3290.5	999	350	500	460	30	16-Ф23
		JS147-4	360		1780	560	1270	870	940	4-Ф42		3045.5	1019
		JR147-4			2205							3470.5
350S75A(14SH-9A)		355S43-4	280		1865	355	1255	900	630	4-Ф28		3130.5	979
		JS2400M1-4		380	1400	400	960	630	686	4-Ф36		2665.5	944
		JR2400M1-4			1880							3145.5
		JS138-4	300	6000	1560	500	1125	860	790	4-Ф32		2825.5	899
		JR138-4			1995							3260.5
		JS128-4		380	1395	450	1005	650	710			2660.5	929
		JR128-4	225		1840							3105.5
350S75B(14SH-9B)		JS126-4			1295	450	1005	550	710	4-Ф32		2560.5
		JR126-4	220		1740							3005.5
		Y355-37-4		6000	1865	355	1255	900	630	4-Ф28		3130.5	979
		JS1400S1-4		380	1330	400	960	560	686	4-Ф36		2595.5	944
		JR1400S1-4	230		1810							3075.5
		JS127-4		3000	1395	450	1005	650	710	4-Ф32		2660.5	929
		JR127-4			1840							3105.5

SH单级双吸卧式中开泵外形安装尺寸表六（基础底座）

泵型号	C	电动机			电机尺寸						E	L	L2	吐出锥管法兰尺寸
		型号	功率(KW)	电压(V)	L1	H	h	B	A	n-Фd1				Dg2	D2	D02	b2	n-Фd2
350S125(14SH-6)	4	Y450-54-4	710	6000	2195	450	1625	1120	800	4-Ф35	750	3648.5	1146	350	520	470	38	16-Ф25
		JS158-4	680		1915	630	1435	1020	1120	4-Ф42		3368.8	1121
		JR158-4			2325				1110			3778.5
350S125A(14SH-6A)		JR148-4	570	3000	1780	560	1270	870	870			3233.5	1146
		JS148-4			2205							3658.5
		Y450-46-4	560	6000	2195	450	1625	1120	800	4-Ф35		3648.5
		Y450-50-4	630									3333.5
350S125B(14SH-6B)		JS1410-4	500		1880	560	1270	970	940	4-Ф42		3758.5
		JR1410-4			2305							3478.5
		Y400-54-4			2025	400	1445	1000	710	4-Ф35		3178.5	1126
		JS147-4		3000	1780	560	1270	970	940	4-Ф42		3658.5	1146
		JR147-4			2205							3658.5

SH单级双吸卧式中开泵外形安装尺寸表七（基础底座）

泵型号	C	电动机			电机尺寸						E	L	L2	吐出锥管法兰尺寸
泵型号	C	型号	功率(KW)	电压(V)	L1	H	h	B	A	n-Фd1	E	L	L2	Dg2	D2	D02	b2	n-Фd2
400S90(16SH-9)	6	JSQ1410-4	500		1865	560	1100	970	940	4-Ф42	300	3500	1128	400	565	515		16-Ф25
		JRQ1410-4	500		2300	560	1130	970	940	4-Ф42	300	3935	1128
		JSQ147-4	500		1765	560	1130	870	940	4-Ф42	300	3400	1128
400S90A(16SH-9A)		JRQ147-4	500		2200	560	1130	870	940	4-Ф42	300	3835	1128
		Y400-54-4	500		2027	400	1445	1000	710	4-Ф35	300	3662	1110
		Y400-50-4	450		2027	400	1445	1000	710	4-Ф35	300	3662	1110
		JSQ148-4	440		1765	560	1130	870	940	4-Ф42	300	3400	1128
400S90B(16SH-9B)		JRQ148-4	400		2200	560	1130	870	940	4-Ф42	300	3835	1128
		JSQ148-4	400		1765	560	1130	870	940	4-Ф42	300	3400	1128
		JRQ148-4	400		2200	560	1130	870	940	4-Ф42	300	3835	1128
		JS138-4	410		1560	500	1125	860	790	4-Ф35	300	3195	1008
		JR138-4	410		1995	500	1125	860	790	4-Ф35	300	3630	1008

SH单级双吸卧式中开泵外形安装尺寸表八（基础底座）

泵型号	C	电动机			电机尺寸						E	L	L2	吐出锥管法兰尺寸
泵型号	C	型号	功率(KW)	电压(V)	L1	H	h	B	A	n-Фd1	E	L	L2	Dg2	D2	D02	n-Фd2
500S98	7	Y500-6	800	6000	2220	500	1500	1250	900	4-Ф42	1000	3870	1354	500	620	670	20-Ф26
500S98		JS1512-6	780		1920	630	1435	1020	1100	4-Ф42	1000	3590	1169
500S98A		Y450-6	630		2080	450	1350	1120	800	4-Ф35	1000	3590	1169
500S98A		JS1510-6	650		1920	630	1435	1020	1100	4-Ф42	1000	3590	1169
500S98B		Y450-6	560		2080	450	1350	1120	800	4-Ф35	1000	3590	1169
500S98B		JS158-6	550		1920	630	1435	1020	1100	4-Ф42	1000	3590	1169
500S59		Y450-6	450		2080	450	1350	1120	800	4-Ф35	800	3730	1227
500S59		JS157-6	460		1720	630	1435	820	1100	4-Ф42	800	3510	1167
500S59A		Y400-6	400		1860	400	1200	1000	710	4-Ф35	800	3510	1167
500S59A		JS1410-6	380		1880	560	1270	970	940	4-Ф42	800	3550	1187
500S59B		Y400-6	315		1860	400	1200	1000	710	4-Ф35	800	3510	1167
500S59B		JS148-6	310		1780	560	1270	870	940	4-Ф42	800	3450	1187
500S35	6	Y400-6	280		1860	400	1200	1000	710	4-Ф35	800	3240	1027
		JS137-6	280	380	1520	500	1125	760	790	4-Ф32	800	2920	978
		JS2-400S3-6	220	380	1400	400	960	630	686	4-Ф32	800	2800	972
500S35A		Y355-6	220	6000	1720	355	1065	900	630	4-Ф28	800	3100	1007
500S35A		Y355M-6		380	1720	355	1255	560	610	4-Ф28	800	3100	946

SH单级双吸卧式中开泵外形安装尺寸表九（基础底座）

泵型号	C	电动机			电机尺寸						E	L	L2	吐出锥管法兰尺寸
泵型号	C	型号	功率(KW)	电压(V)	L1	H	h	B	A	n-Фd1	E	L	L2	Dg2	D2	D02	n-Фd2
500S35A	6	JS2-400S3-6	220	380	1330	400	960	560	686	4-Ф36	800	2730	972	500	620	670	20-Ф26
500S22	5	Y355M-6	185		1515	355	985	560	610	4-Ф28	600	2900	877
		JS127-6	185		1410	450	1005	650	710	4-Ф32	600	2810	955
		JS2-400S2-6	190		1330	400	960	560	686	4-Ф36	600	2730	955
500S22		Y315M1-6	132		1210	315	865	457	508	4-Ф28	600	2590	851
		JS125-6	130		1310	450	1005	550	710	4-Ф32	600	2680	955
		JS2-355M2-6	132		1260	355	850	560	610	4-Ф30	600	2630	889
500S13		Y315S-6	110		1160	315	865	406	508	4-Ф28	-	2480	818	-	-	-	-
		JS117-6	115		1200	355	875	490	620	4-Ф26		2510	893	-	-	-	-
		JS2-355M1-6	112		1260	355	850	560	610	4-Ф30		2570	875	-	-	-	-

SH单级双吸卧式中开泵外形安装尺寸表十（基础底座）

泵型号	C	电动机			电机尺寸						E	L	L2	吐出锥管法兰尺寸
泵型号	C	型号	功率(KW)	电压(V)	L1	H	h	B	A	n-Фd1	E	L	L2	Dg2	D2	D02	n-Фd2
600S22	6	Y355M-6	250	380	1520	355	990	560	610	4-Ф28		3000	900	600	725	780	20-Ф30
600S22		Y355-6	250	6000	1720	355	1260	900	630	4-Ф28		3200	961
600S22A		Y355M-6	185	380	1520	355	990	560	610	4-Ф28		3000	900
600S32		Y400-6	355	6000	1860	400	1450	1000	710	4-Ф35		3180	1053
600S32A		Y355L-6	280	380	1590	355	990	630	610	4-Ф28		3200	972
600S32A		Y400-6	280	6000	1860	400	1450	1000	710	4-Ф35		3480	1053
600S47	7	Y450-6	560		2080	450	1650	1120	800	4-Ф35	600	3780	1172
600S47A		Y450-6	450		2080	450	1450	1120	800	4-Ф35		3780	1172
600S75		Y500-6	800		2220	500	1900	1250	900	4-Ф42		3930	1292
600S75A		Y500-6	710		2220	500	1900	1250	900	4-Ф42		3930	1292
600S75B		Y450-6	560		2080	450	1650	1120	800	4-Ф35		3780	1172
600S100	8	Y1250-6/1180	1250		2480	930	1690	1800	1400	4-Ф48		4260	1108
600S100A		Y1000-6/1180	1000		2380	930	1690	1700	1400	4-Ф48		4160	1108
600S100B		Y500-6	800		2220	500	1900	1250	900	4-Ф42		4000	1333

SH单级双吸卧式中开泵外形安装尺寸表十一（基础底座）

泵型号	C	电动机			电机尺寸						E	L	L2	吐出锥管法兰尺寸
泵型号	C	型号	功率(KW)	电压(V)	L1	H	h	B	A	n-Фd1	E	L	L2	Dg2	D2	D02	n-Фd2
800S76	8	Y630-8	1600	6000	3100	630	1900	1600	1120	4-Ф56	1200	5835	1739	800	1015	950	24-Ф33
800S76		Y560-10	800		2900	560	1700	1400	1000			5635	1763
800S76A		Y630-8	1250		2300	630	1900	1600	1120			5035	1793
800S76A		Y500-10	630		2320	500	1500	1250	900			5055	1688
800S76B		Y560-8	1000		2900	560	1700	1400	1000			5635	1763
800S76B		Y500-10	500		2320	500	1500	1250	900			5055	1688
800S47	7	Y560-8	1000		2900	560	1700	1400	1000	4-Ф48		5658	1818
800S47		Y500-10	450		2320	500	1500	1250	900			5078	1743
800S47A		Y500-8	710		2321	500	1500	1250	900			5078	1743
800S47A		Y450-10	355		2191	450	1350	1120	800			4948	1623
800S32		Y500-8	630		2321	500	1500	1250	900			4448	1403
800S32		Y450-10	315		2191	450	1350	1120	800			4318	1283
800S32A		Y450-8	450		2191						800
800S32A		Y450-10	250		2191
800S22		Y450-8	450		2191							4418	1333		975	920	24-Ф30
800S22		Y450-10	250		2191
800S22A		Y450-8	315		219*1
800S22A		Y355L-10	185	380	1541	355	1120	630	610			3768	1192

更多技术参数请直接联系我公司销售人员免费获取，谢谢！

您还可能对以下产品感兴趣
