S型单级双吸离心泵概述

S型单级双吸卧式中开离心泵（也称：双吸泵、中开泵）是新型节能型卧式中开泵，供输送清水或物理化学性质类似于水的其他液体，根据用户需求通过改变泵的结构及材质可用于输送多泥砂水或各类腐蚀性液体，该系列泵适用于工厂、矿山、城市给排水、电站、农田排灌及各种水利工程。

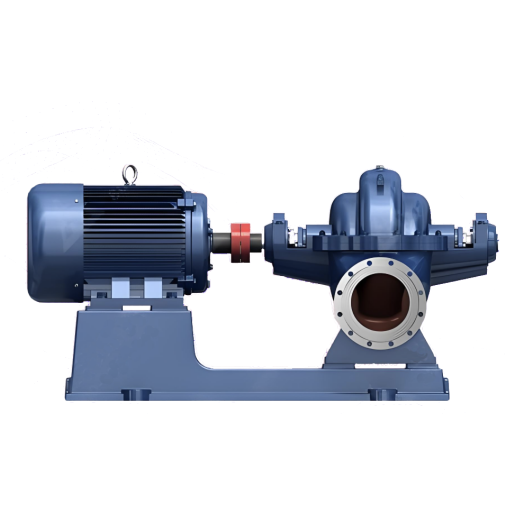

                      S型不锈钢单级双吸离心泵产品图

S型单级双吸离心泵材料

如用户未提出特殊要求，S系列泵主要零部件泵体、泵盖、叶轮、双吸密封环、轴套等为灰铸铁材料，轴为45号碳钢。根据用户需要，轴可采用2Cr13、40Cr等材料，其它主要过流部件可采用球墨铸铁、铸钢、青铜及不锈钢等材料。

过流部件主要材料代号表

S型单级双吸离心泵结构说明

本型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去，S型水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转SH型）。

泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。

泵体与泵盖构成叶轮的工作室。在进出法兰上，制有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水的管螺孔。

经过静平衡校验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。

泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。

双吸密封环用以减少水泵压力室的水漏回吸水室。

泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。

轴封为软填料密封（根据用户需要可采用机械密封结构）。

S型单级双吸离心泵结构图及零部件名称

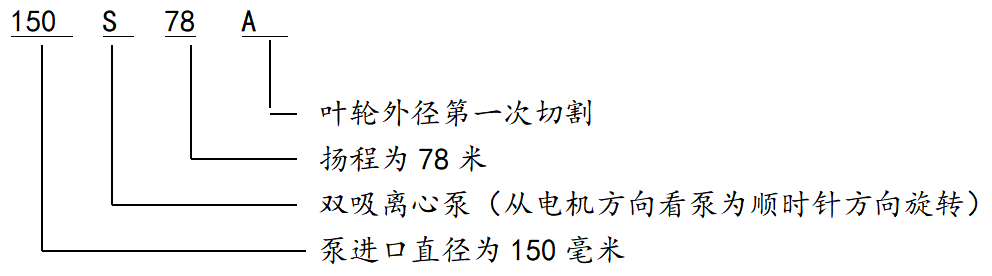

S型单级双吸离心泵型号意义

例如：150S78A
