CG齿轮变速单螺杆泵

CG齿轮变速单螺杆泵

CG齿轮变速单螺杆泵产品概述

CG型齿轮变速单螺杆泵（简称：CG齿轮变速单螺杆泵）是一种内啮合的密闭式螺杆泵，属转子式容积泵，由于这种泵对介质的适应性强，流动平稳，吸入性能好，压力脉动小，除可以输送各种可流动的介质外，还可以输送高粘稠介质、含有硬质悬浮颗粒或固体颗粒的介质、含有纤维的介质，调节性能好，范围宽，效率高，因此，在环境保护、船舶、石油、医药、日化、食品、酿造、建筑、采矿、化学、印刷、造纸、电厂、锅炉等各种行业得到广泛应用。

CG型料斗式齿轮变速单螺杆泵选用的齿轮变速箱的主要特点包括传动效率高、结构紧凑、体积小、重量轻、噪音低、运行平稳可靠、易于维护和过载能力强等。上海美言壹泵阀配用齿轮变速箱齿轮采用高强度低碳合金钢制造，经过渗碳淬火处理，齿面硬度达到HRC58-62，确保了高精度和良好的接触性。其传动效率高达95%以上，能耗低，性能优越，适合频繁启动。此外，齿轮变速箱易于拆卸和维护，过载能力强，齿轮变速箱的传动比可以通过多级组合进行调整，能够满足不同泵参数的各种特殊使用要求。

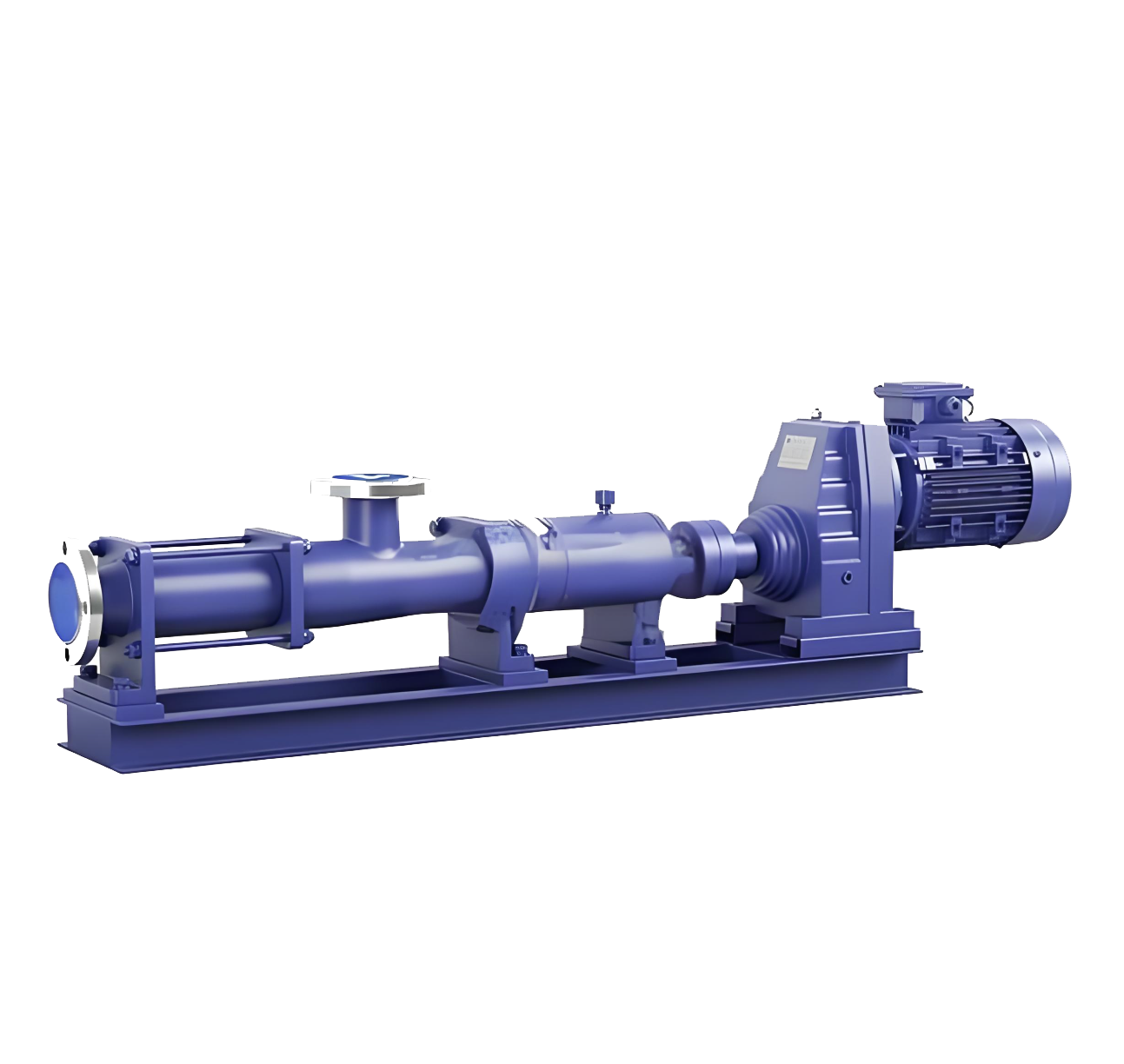

                         CG型料齿轮变速单螺杆泵产品图

CG齿轮变速单螺杆泵工作原理

CG型齿轮变速单螺杆泵是一种内啮合回转式容积泵，主要工作部件是偏心螺杆（转子）和固定的衬套（定子），由于转、定子的特殊几何形状，分别形成数个单独的密封容腔，转子的运转，将各个密封腔内的介质连续地、匀速地、容积不变地从吸入端输送到压出端。由于有这些特性，单螺杆泵特别适合下列工况的工作：

1、输送高粘度的介质；

2、输送含有固体颗粒或纤维的介质；

3、要求连续、压力稳定、出现周期性压力波动、

4、要求搅动小、不破坏被输送介质的固有结构；

5、低的噪声。

CG齿轮变速单螺杆泵型号说明

例如：CG35-1

C表示齿轮箱变速，L表示料斗式

G系列单螺杆泵

35代表螺杆的名义直径

1表示一级泵，2表示二级泵

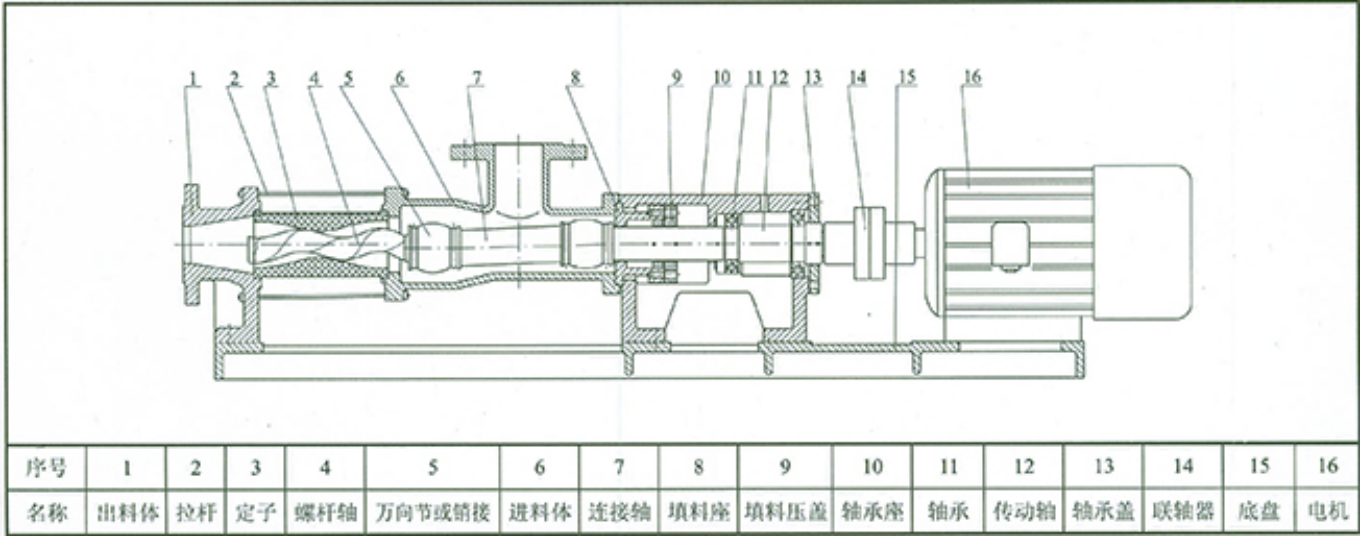

CG齿轮变速单螺杆泵外形结构图

结构图零部件名称：1、出料体，2、拉杆，3、定子，4、螺杆轴，5、万向节或销接，6、进料，7、连接轴，8、填料座，9、填料压盖，10、轴承座，11、轴承，12、传动轴，13、轴承盖，14、联轴器，15、底盘，16、电机

CG齿轮变速单螺杆泵应用范围

CG型齿轮变速单螺杆泵作为一种通用泵，流量可以根据要求，通过改变速度进行调节，运行速度可高可低，出口压力可随泵的级数增加而增加，每增加一级，压力增加0.6Mpa，在以下范围和行业广泛应用。

1、 环境保护：工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送，特别适用于油水分离器、板框压滤机等设备；

2、 船舶工业：轮底清洗、油水、油渣、油污水等介质的输送；

3、 石油工业：输送原油、原油与水的混合物、煤田气和水的混合物、往地层内灌注聚合物等等，从而降低了机械采油、采煤田气的成本，增加了油口采收率；

4、 医药、日化：各种粘稠浆、乳化液、各种软膏化妆品的输送；

5、 食品罐头工业：各种粘稠淀粉、食油、蜂蜜、糖浆、果浆、奶油、鱼靡肉糜以及其下脚料的输送；

6、 酿造工业：各种发酵粘稠浆液、浓酒糟。粮食制品渣、各种酱类、浆类和含有块状固态物的粘液等；

7、 建筑工业：水泥砂浆、石灰浆、涂料及其它糊状体的喷涂与输送；

8、 采矿工业：矿井内的含固体颗粒的地下水和污浆水排送到地面；

9、 化学工业：各种悬浮液、油脂、各种胶体浆、各种粘合剂；

10、印刷、造纸工业：高粘度油墨、墙纸的PVC高分子塑料和各种浓度的纸浆、短纤维浆料的输送；

11、工业锅炉、电厂：水煤浆是输送。

CG齿轮变速单螺杆泵选型原则

1、 根据介质的磨损性选择泵的转速

2、 根据介质的磨损性选择泵的转速

注：a、表中给出了所输送的具体介质及其磨损性的特例，请注意介质的特性随其浓度和温度的变化而变化；

b、当泵的规格越大时，转速应选低一些。

3、按输出压力定级数

注：在选择转速时也要根据经验，因为一些其它因素也影响着转速的选择，在最后确定了上述数值的同时最好与本公司协商而定。

4、单螺杆泵用的橡胶基本特性

注：  ●很好   ○优   ×不行
