CWB磁力漩涡泵

CWB磁力漩涡泵

CWB型单级磁力驱动漩涡泵（简称：CWB磁力漩涡泵）采用磁力传动结构，保证泵在使用过程中的绝对密封，达到无泄漏输送腐蚀性、易燃、易爆、剧毒等化学介质。

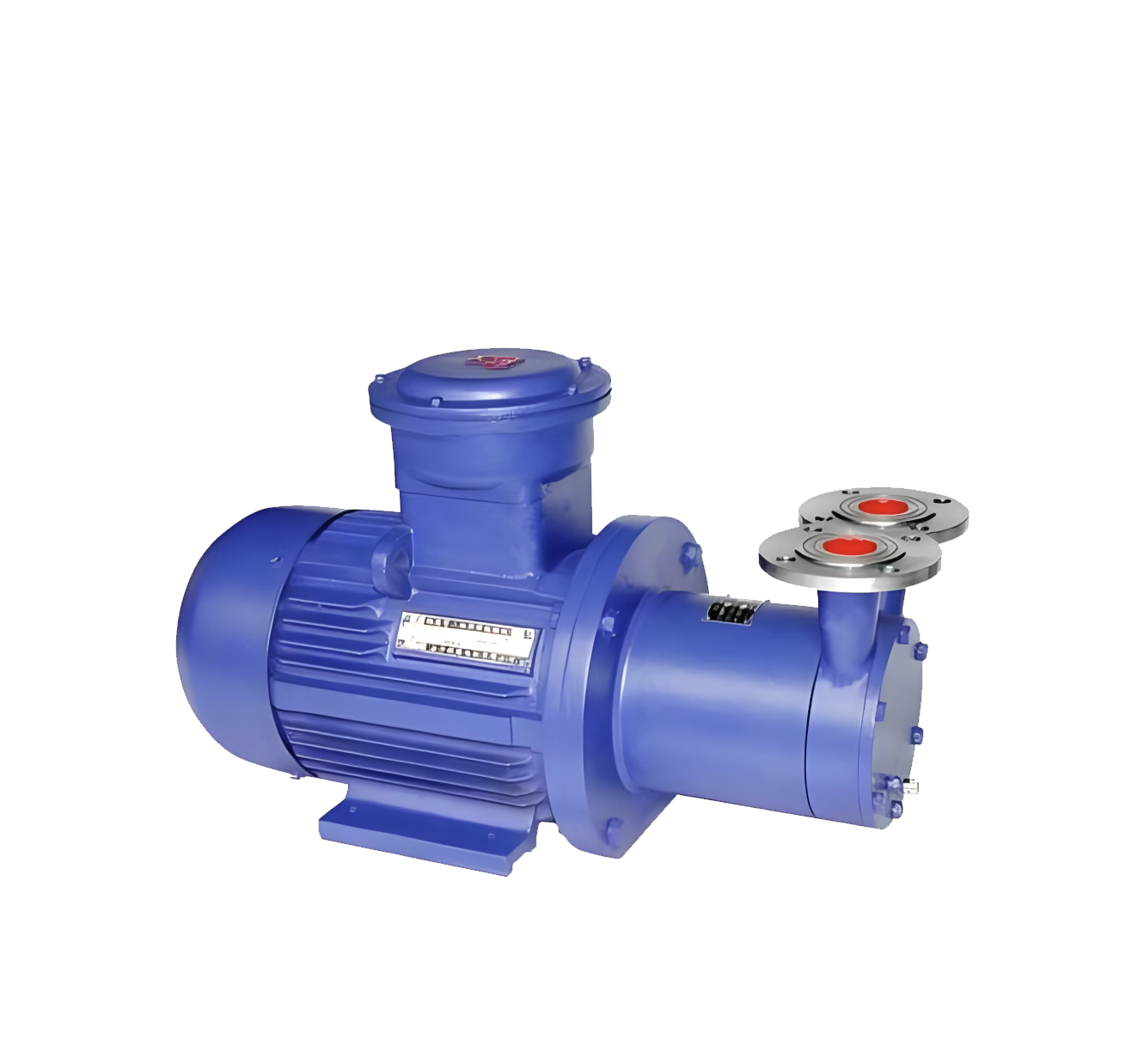

                                      CWB型磁力漩涡泵产品图

CWB磁力漩涡泵主要性能特点

1、高扬程、小流量，比转数一般小于40；1

2、结构简单、体积小、重量轻；

3、具有自润滑回路，提高滑动轴承使用寿命；

4、增设冷却回路，及时带走磁涡流热；

5、采用悬臂叶片，减小叶轮径向力；

6、随输送介质黏度增加，泵的效率急剧下降，因而介质黏度应不大于5×10 -6 M ³ /S。 磁力旋涡泵特别适用于小流量高扬程的腐蚀性介质的输送。

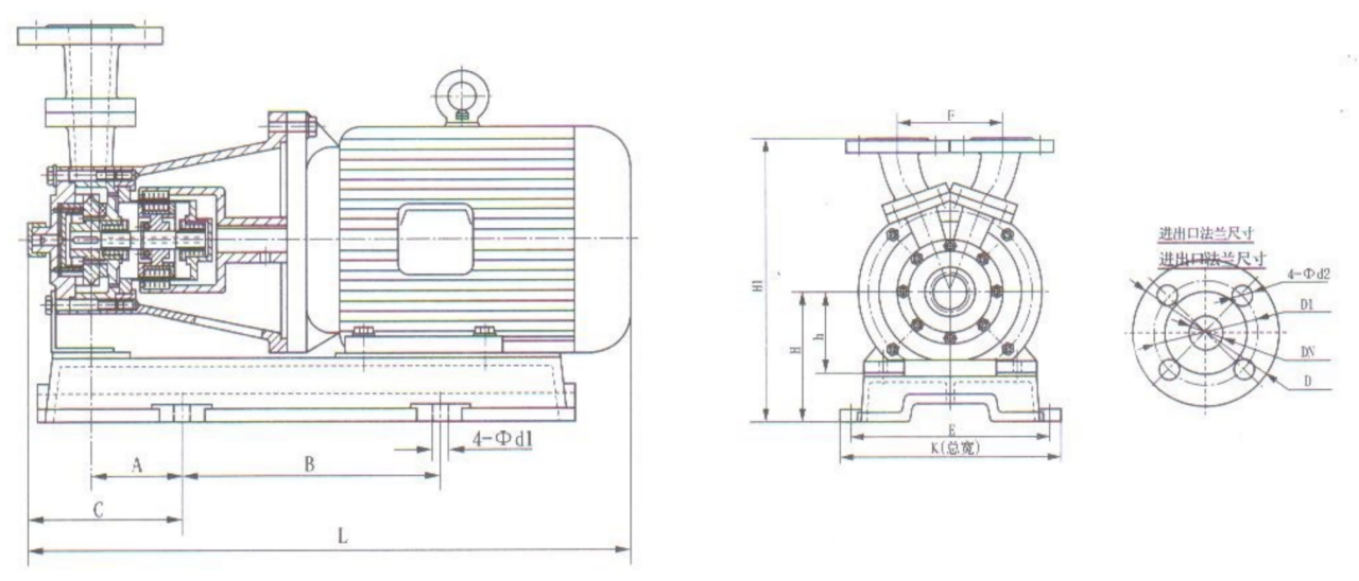

CWB磁力漩涡泵外形结构图

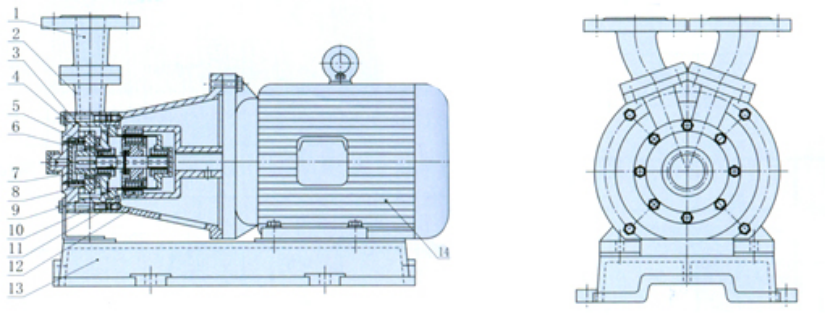

CWB磁力漩涡泵零部件结构名称

CWB磁力漩涡泵使用注意事项

(一)因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空运转，同时避免在工作 中途停电后再启动时所造成的空载运转。

(二)被输送介质中，若含有固体颗粒，泵入口要加过滤网；如含有铁磁质微粒，需加磁性过 滤器。

(三)泵在使用中环境温度应小于40℃,电机温升不得超过75℃。

(四)被输送的介质及其温度应小于100℃,密度不大于1600kg/m³, 粘度不大于5×10-6m²/S的

不含硬颗粒和纤维的液体。

(五)对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。

(六)磁力泵运行1500小时后，应拆检轴承和端面动环的磨损情况，若轴承和轴套的间隙大于 0.5~1mm,   叶轮轴向窜动1.5～2mm时，应更换轴承和轴向动环。

(七)本系列泵在使用时必须有专业人员进行安装，安装时必须有效接地，详见接线图。

(八)本系列泵内外联轴器采用高性能永磁材料，可能对下列器件产生潜在危害，请将下列器 件与本系列泵保持距离。如：心脏起博器、信用卡、磁卡、计算器、计算机磁盘、手表等。

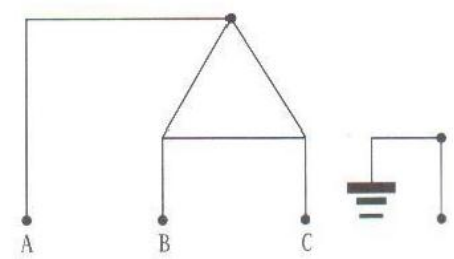

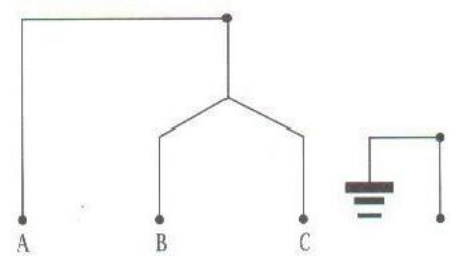

                     星型接线图                                          角型接线图
