W型旋涡泵

1W单级旋涡泵

1W型单级漩涡泵用途

1W型单级旋涡泵是供吸送清水和物理化学性质类似于水的液体之用,使用液温不得超过60℃,常用于锅炉给水的配套,在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防防稳压、热效换机组、农业远程喷灌等部门有广泛的应用。

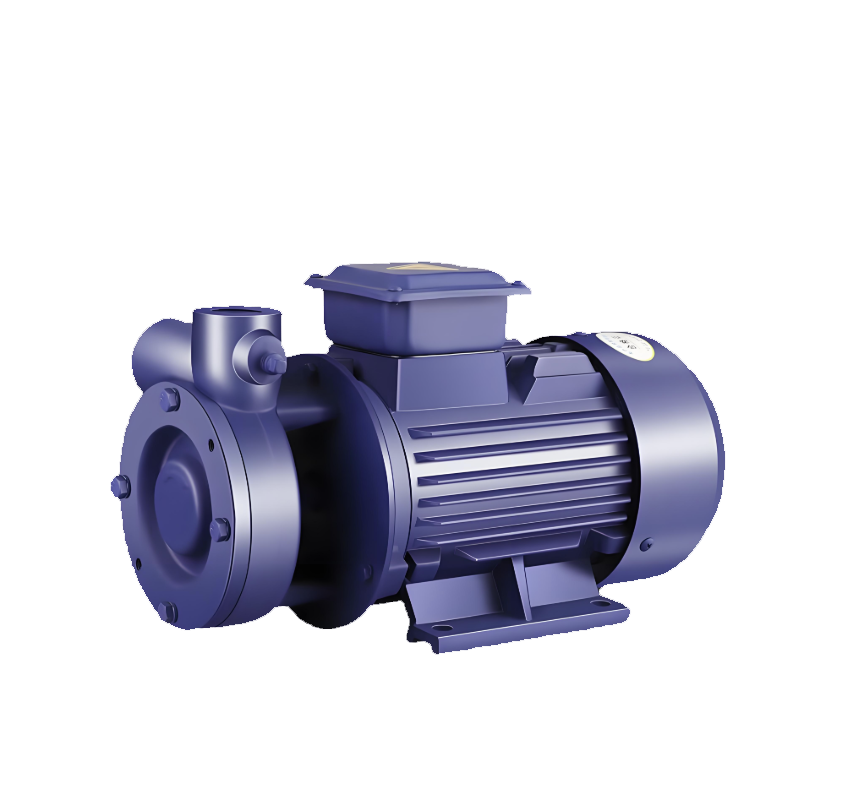

                                      1W单级旋涡泵产品图

1W型单级漩涡泵原理

由星形叶轮在带有不连贯槽道的盖板之间旋转来输送液体的泵称为漩涡泵。它的工作原理是：星形轮在旋转时,产生了离心力,液体在此离心力的作用下,由泵壳侧面孔流入叶片根部并被抛向外圆,进入两侧盖板的槽道中。这部分液体原来随着叶片作圆周运动,具有一定的速度能,在盖板槽道中速度能变为压力能。之后又被叶片所攫取。在液体质点由入口到出口的过程中,这样的作用多次重复,能量逐次增加,就象液体在离心水泵中受多级叶轮的作用那样。液体在槽道中随星形叶轮运动,到了截止点,由于槽道突然被堵塞,液体就从出口孔流出。出口孔设在出口盖板上,在入口盖板上,设有入口孔,它开在截止区后槽道突然出现的地方,这里显然是负压,以便把液体吸进来。 旋涡泵具有良好的自吸功能

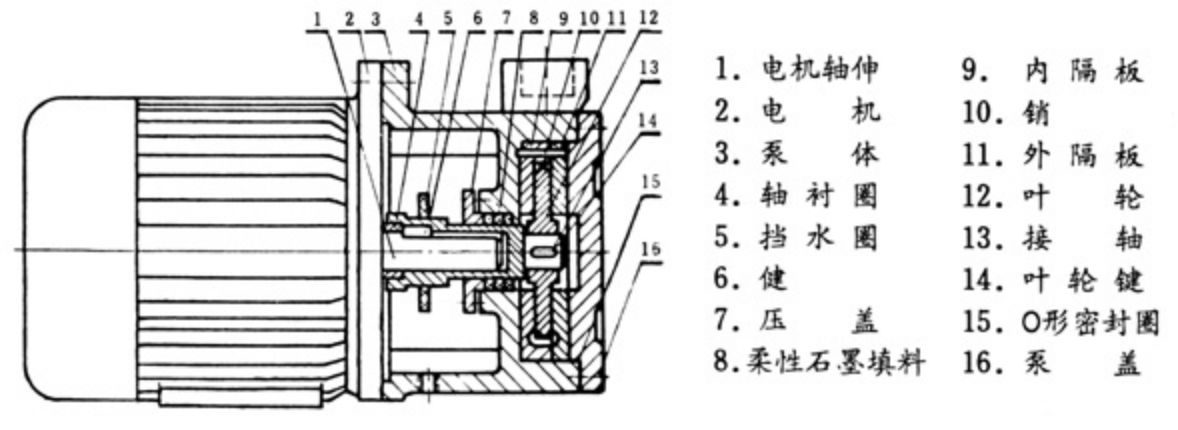

1W型单级漩涡泵结构图

结构图零部件名称：1. 电机轴伸，2. 电机，3 . 泵体  4. 轴衬圈 5 . 挡 水圈6 . 健 ，7 . 压盖，8. 柔性石墨填料，9. 内隔板 ，10.销，11.外隔板，12.叶轮，13.接轴，14. 叶轮键，15 . 0形密封圈，16 . 泵盖

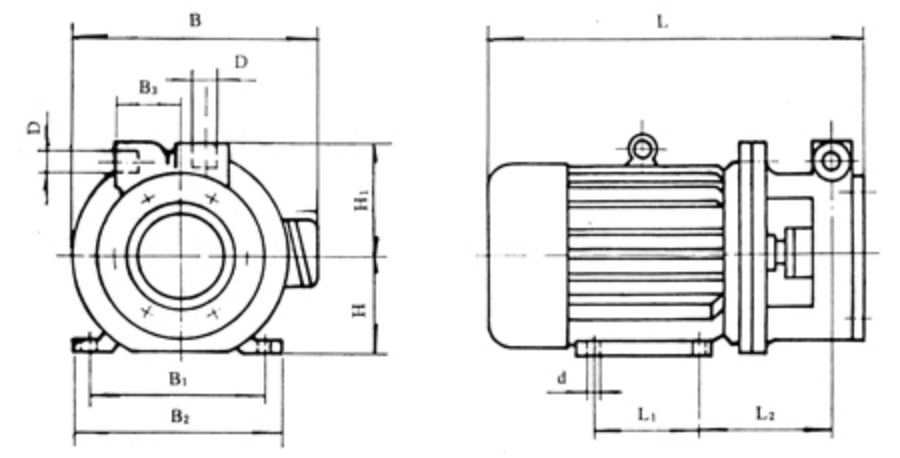

1W型单级漩涡泵结构说明

1W型单级旋涡泵采用泵与电机直联结构，其进水口为水平方向，吐出口垂直向上。 从泵端看，泵为逆时针转动。 叶轮可在悬臂轴上自由滑动，运转时能自动调正叶轮二面的间隙，外隔板可借助于叶轮上的二螺孔与叶轮一起拆出叶轮，内隔板采用9-4铝铁青铜，轴采用不锈钢，填料采用新型密封材料柔性石墨。 本泵性能稳定，结构得意，拆装方便。

1W型单级漩涡泵使用范围

1W型单级旋涡泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。 因此，它是有广泛用途，我们真诚地向用户推荐这种新产品。

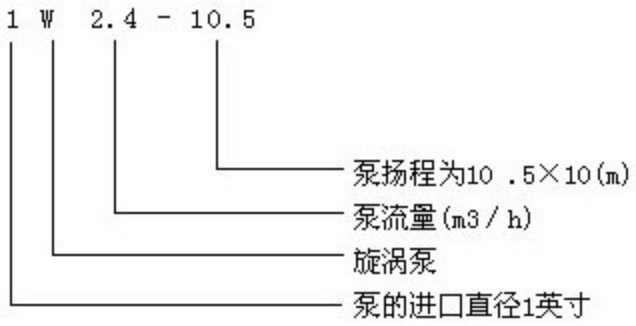

1W型单级漩涡泵型号意义
