柱塞阀

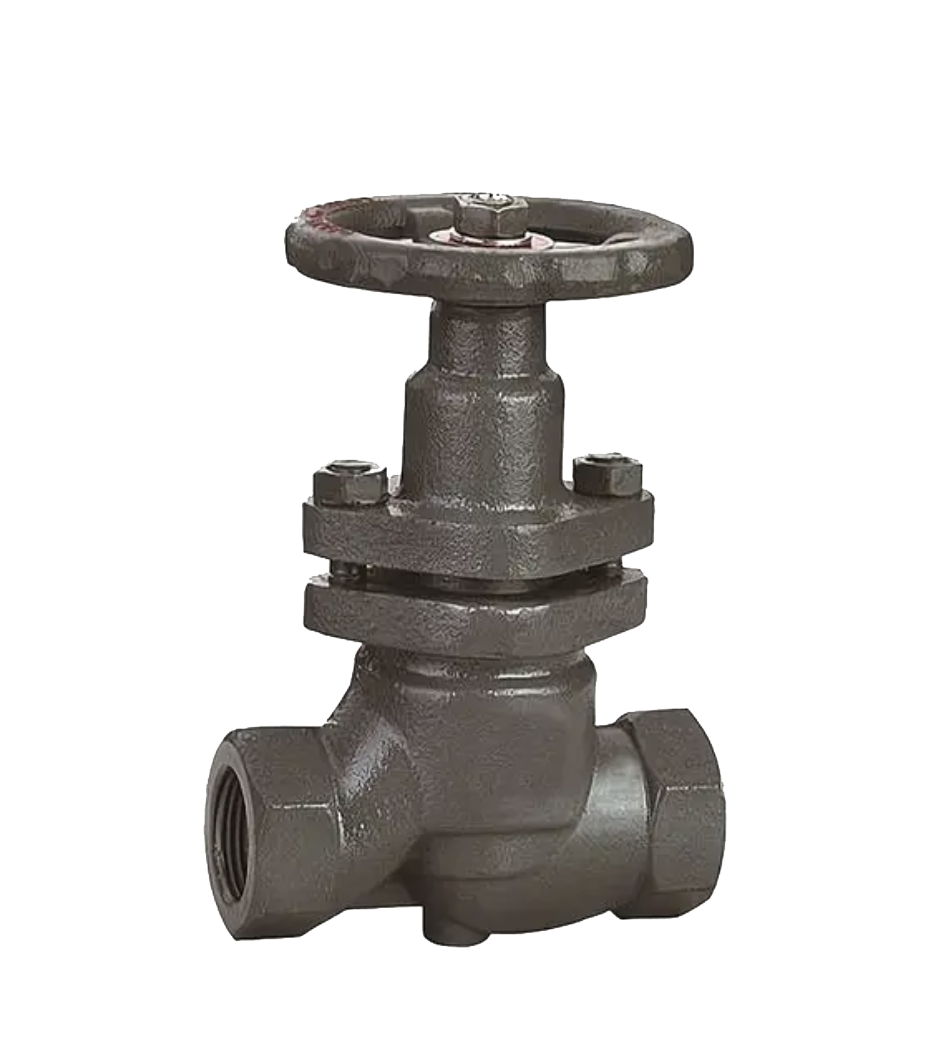

柱塞阀是由阀体、阀盖、阀杆、柱塞、手轮、密封圈、孔架等零部件组成。顾名思义柱塞阀的阀芯是圆柱形，当旋转手轮的，通过阀杆带动柱塞，使之在两个密封圈之间上下往复运动，完成阀门的开启和关闭。 柱塞阀的密封形式主要是以柱塞阀中柱塞与密封圈之间采用过盈配合，当柱塞塞入密封圈内孔时，密封圈被压缩进而紧紧抱住柱塞密封面。这时，依靠过盈密封圈所产生的径向分力将大于流体压力，从而保证了阀门的密封。当柱塞抽出时，密封圈在材料的弹性作用下，恢复原状，此时，流体通过孔架及下密封圈而流向出口。由于上海美言壹泵阀生产的柱塞阀密封圈都是采用新型非金属材料制成，混合综合性能好，具有经受长期高温、高压而不丧失弹性的性能，况且柱塞与密封圈之间的接触面积大。因此密封可靠、经久耐用。柱塞阀主要有直通式柱塞阀和角式柱塞阀，连接方式有内螺纹连接、法兰连接形式各种型号规格，以下图片仅供选型参考，还以我司提供的图纸为准。
